Name: Cabezal micrométrico Serie 152 - para mesa de coordenadas X e Y - 152-389
Brand: Mitutoyo
SKU: 152-389

SKU: 152-389

Cantidad

Sobre el producto

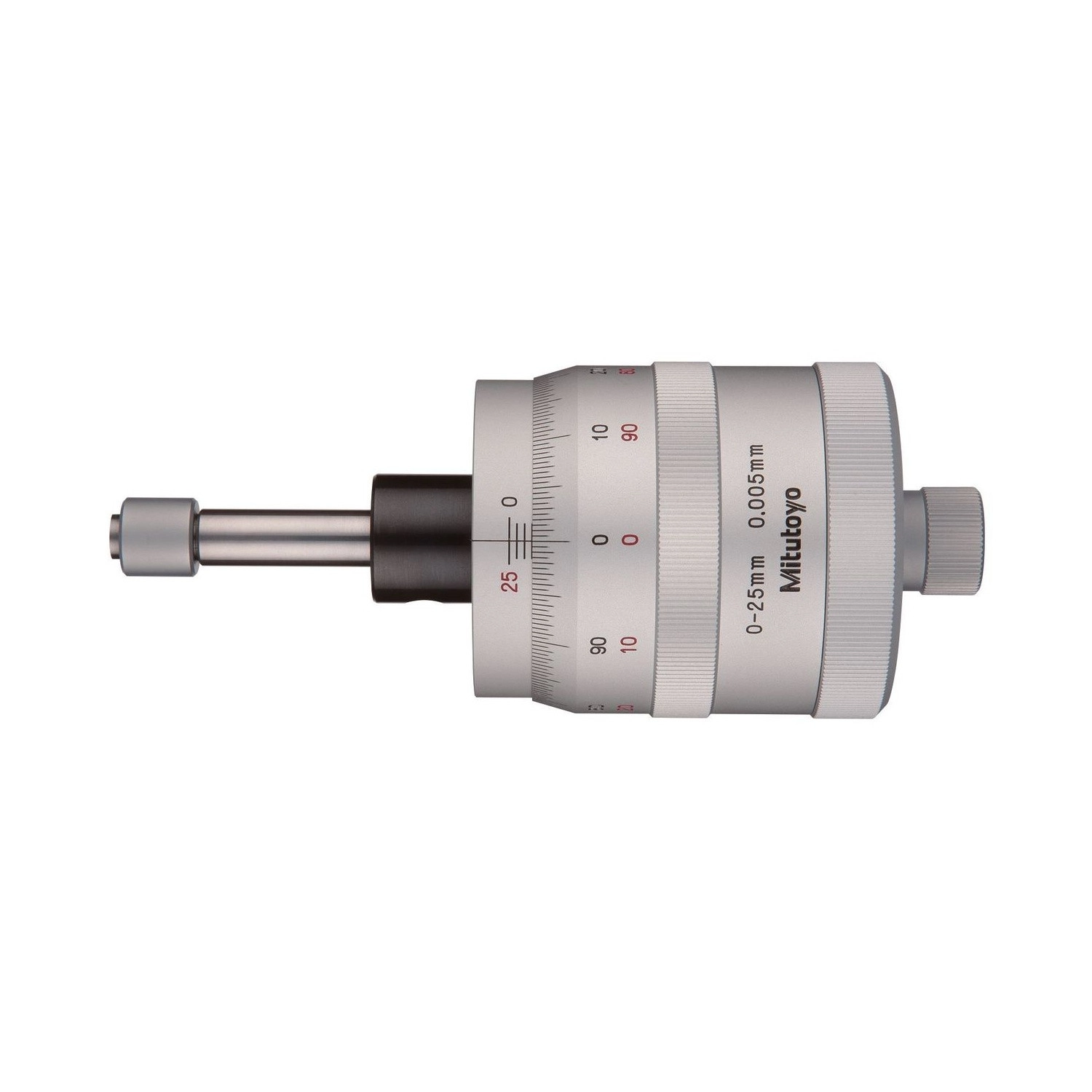

El Cabezal Micrométrico Mitutoyo 152-389, de la serie 152, está hecho para el desplazamiento de mesas de coordenadas en los ejes X e Y: recorrido de 0 a 25 mm, graduación de 0,005 mm y error máximo de ±2 µm.

La graduación es bidireccional, para el eje Y, y se lee con facilidad en los dos sentidos. El paso del husillo es de 1 mm, y el vástago liso tiene ø18 mm.

La cara de medición es de acero aleado, con 60 HRC o más, lapeada, y la escala es de aluminio anodizado blanco, según el catálogo.

Recorrido 0 - 25 mm · mesa de coordenadas XY
Graduación 0,005 mm · bidireccional
Error máximo ±2 µm · paso del husillo 1 mm
Cara de acero aleado · 60 HRC o más, lapeada

Diferenciales

Aspectos destacados del producto

Lo que distingue al 152-389 dentro de la línea de cabezales Mitutoyo.

Desplazamiento en los ejes X e Y.

Lectura fácil en los dos sentidos, para el eje Y.

Con error máximo de ±2 µm.

Una vuelta del tambor desplaza 1 mm.

Liso, para fijación en la mesa.

60 HRC o más, lapeada.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 152-389.

0 - 25 mm Recorrido

Desplazamiento de la mesa.
0,005 mm Graduación

Bidireccional, para el eje Y.
±2 µm Error máximo (JMPE)

En todo el recorrido.
1 mm Paso del husillo

Desplazamiento por vuelta del tambor.
Acero aleado, 60 HRC o más Cara

Lapeada.

Soluciones

¿Qué problemas resuelve?

Situaciones de montaje en las que el 152-389 es la elección correcta.

Desafío Leer el eje Y en sentido contrario

En una mesa de coordenadas, el eje Y avanza y retrocede, y una escala de un solo sentido confunde la lectura.

Solución

El 152-389 tiene graduación bidireccional para el eje Y.

Desafío Desplazamiento fino de la mesa

Posicionar la mesa por centésimas exige paso y graduación pequeños.

Solución

El 152-389 tiene paso de 1 mm y graduación de 0,005 mm.

Desafío Fijar el cabezal en la mesa

El cabezal necesita un vástago estándar para el soporte de la mesa.

Solución

El 152-389 tiene vástago liso de ø18 mm.

Desafío Posicionamiento sin pila

En una mesa de coordenadas manual, el cabezal analógico no necesita batería.

Solución

El 152-389 es analógico, con lectura en la escala.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 152
Modelo: Para la mesa de coordenadas X e Y.
Marca: Mitutoyo
Capacidad: 0-25mm
Graduación / Graduado: 0,005mm
Precisión: ±2µm
Tecnología: Analógico

Detalles técnicos

Recorrido: 0 - 25 mm
Graduación: 0,005 mm, bidireccional (eje Y)
Error máximo (JMPE): ±2 µm
Vástago: ø18 mm, liso
Paso del husillo: 1 mm
Cara de medición: Acero aleado, 60 HRC o más, lapeada
Escala: Aluminio anodizado blanco

Funciones

Funciones de operación del 152-389

Desplazamiento X/Y

Mueve la mesa de coordenadas en el eje en que está montado.

Lectura bidireccional

La escala se lee en los dos sentidos del eje Y.

Posicionamiento fino

Graduación de 0,005 mm con paso de 1 mm.

Variantes de la serie

Cabezales micrométricos de la serie 152 disponibles en la tienda

Código	Rango	Graduación	Error máximo (JMPE)
152-389 (este)	0 - 25 mm	0,005 mm	±2 µm

Artículos incluidos

Cabezal Micrométrico 152-389

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 152-389?

Para el desplazamiento de mesas de coordenadas en los ejes X e Y. La graduación es bidireccional, para el eje Y.

¿Cuál es la graduación del 152-389?

0,005 mm, con error máximo de ±2 µm.

¿Cuál es el paso del husillo del 152-389?

1 mm por vuelta.

¿De qué material es la cara del 152-389?

Acero aleado, con 60 HRC o más, lapeada.

¿El 152-389 tiene salida de datos?

No, es analógico: la lectura se hace en la escala.
