Sobre el producto

El Software de Generación Automática de Programas de Medición MiCAT Planner Mitutoyo (MICAT PLANNER) crea solo el programa de medición para la CMM a partir del modelo CAD 3D con GD&T o con PMI. El programa sale listo para MCOSMOS CNC.

El software usa tres informaciones: el modelo CAD con las tolerancias, un modelo virtual de la CMM con todas las puntas y racks, leído de MCOSMOS, y las reglas de medición del usuario, como número de puntos y método de muestreo, por contacto o por escaneo. Con ellas, define los puntos, elige la sonda y optimiza la ruta más corta, con el mínimo de reposicionamiento y cambio de punta y sin colisiones.

En el caso de estudio de Mitutoyo, programar a partir del dibujo 2D llevó de 45 a 60 minutos, y con MiCAT Planner y el modelo 3D con PMI, cerca de 3 minutos, una reducción de hasta el 95%. Como las reglas quedan en el software, el programa sale igual sin importar quién lo cree, y sigue editable en MCOSMOS.

Programa automático a partir del CAD 3D
Para MCOSMOS CNC
Ruta optimizada y sin colisiones
Hasta 95% menos tiempo, según Mitutoyo

Diferenciales

Aspectos destacados del producto

Lo que distingue a MICAT PLANNER entre los softwares de programación de CMM.

Tolerancia leída del CAD.

Zonas de prevención.

Menos cambio de punta.

Programa siempre igual.

Puntas y racks reales.

Ciclo calculado al instante.

Especificaciones

Características principales

Lo que hace en la práctica cada recurso de MICAT PLANNER.

CAD 3D con GD&T o PMI Entrada

Modelo de la pieza, sin ensamblaje.
Programa MCOSMOS CNC Salida

Editable después.
Cerca de 3 min Caso de estudio

Frente a 45 a 60 min en 2D.
ACIS y STEP Formatos CAD

NX, Creo, CATIA v5 y SolidWorks opcionales.
17 Idiomas

Incluye portugués y español.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que MICAT PLANNER es la elección correcta.

Desafío Programación que toma horas

Crear el programa de la pieza punto a punto ocupa tiempo de máquina y de programador.

Solución

MiCAT Planner genera el programa automáticamente a partir del CAD 3D; con PMI, Mitutoyo midió cerca de 3 minutos.

Desafío Cada programador lo hace a su manera

Los programas de personas distintas dan resultados distintos para la misma pieza.

Solución

Las reglas de medición de MiCAT Planner valen para todos: el programa sale igual, sin importar quién lo cree.

Desafío Colisión con una brida o un soporte

Un obstáculo olvidado en el programa puede golpear la sonda.

Solución

MiCAT Planner crea zonas de prevención y calcula puntos y trayectoria que las evitan, incluidas las zonas del rack.

Desafío GD&T mal interpretado

Según la experiencia, los símbolos de forma y posición se leen de maneras distintas.

Solución

MiCAT Planner entiende cada símbolo, tolerancia y referencia y los convierte en los puntos de medición necesarios.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: MICAT PLANNER
Modelo: MiCAT Planner
Descripción: Genera el programa de medición para MCOSMOS CNC a partir del modelo CAD 3D con GD&T o PMI, por la ruta más corta y sin colisiones, con reglas de medición definidas por el usuario.
Tipo: Software de generación automática de programas de medición para CMM CNC
Notas y observaciones: Formatos CAD: ACIS (.sat) y STEP (.step/.stp); NX, Creo Parametric, CATIA v5 y SolidWorks son opcionales. Requiere el modelo 3D de la pieza; no admite ensamblajes. En 17 idiomas, incluidos portugués y español.

Detalles técnicos

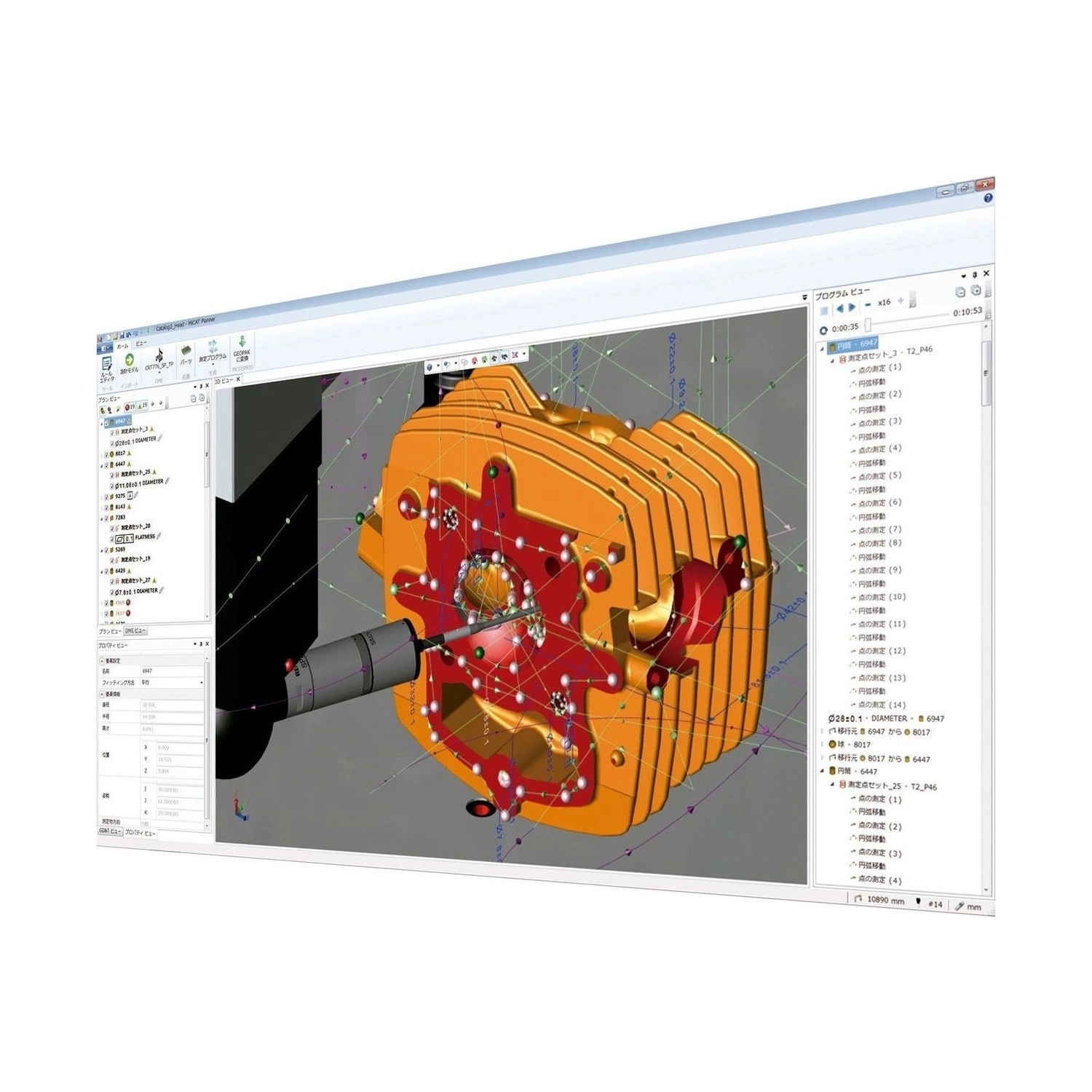

Pantallas: Vista 3D, de características, de propiedades y de programa, sincronizadas
Tiempo de ciclo: Estimado según la CMM real, incluido el cambio de punta y la velocidad de escaneo
Reglas de medición: Varios conjuntos a la vez, por método de fabricación o por cliente
Zonas de prevención: Para bridas, soportes, columnas y el rack
Edición individual: Excepción para un elemento, sin cambiar la regla de los demás
Idiomas: Japonés, inglés, alemán, francés, español, portugués, italiano, chino simplificado y tradicional, coreano, polaco, checo, holandés, turco y ruso

Funciones

Cómo usar MICAT PLANNER

Importar

Abrir el modelo CAD 3D de la pieza, con PMI o con GD&T agregado con el asistente.

Definir reglas

Elegir número de puntos, distribución y velocidad de escaneo por tipo de elemento.

Generar

Crear el programa automáticamente, con ruta optimizada y sin colisiones.

Exportar

Llevar el programa a MCOSMOS CNC y editarlo si hace falta.

Variantes de la serie

MiCAT Planner disponible en la tienda

Código	Software	Genera programa para	Entrada
MICAT PLANNER (este)	MiCAT Planner	MCOSMOS CNC	CAD 3D con GD&T o PMI

Artículos incluidos

Software MiCAT Planner

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es MiCAT Planner (MICAT PLANNER)?

Es el software de Mitutoyo que genera automáticamente el programa de medición de la CMM a partir del modelo CAD 3D con GD&T o PMI, para MCOSMOS CNC.

¿MiCAT Planner (MICAT PLANNER) funciona con CAD sin PMI?

Sí. Si el modelo no tiene los elementos y características, el asistente GD&T permite configurarlos a mano, y los valores de tolerancia se pueden editar.

¿Qué formatos de CAD acepta MiCAT Planner (MICAT PLANNER)?

ACIS (.sat) y STEP (.step/.stp); NX (.prt), Creo Parametric (.prt), CATIA v5 (.CATPART) y SolidWorks (.sldprt) son opcionales. Necesita el modelo 3D de la pieza y no admite ensamblajes.

¿El programa de MiCAT Planner (MICAT PLANNER) se puede editar?

Sí. Después de generado, se gestiona y edita en MCOSMOS como cualquier otro programa de pieza.

¿Cuánto tiempo ahorra MiCAT Planner (MICAT PLANNER)?

En los ejemplos de Mitutoyo, sin PMI la programación bajó de 51 a 23 minutos, y con PMI, de 43 a 3 minutos.

¿Con qué máquinas trabaja MiCAT Planner (MICAT PLANNER)?

Con las CMM Mitutoyo de las series CRYSTA, STRATO, LEGEX, MACH-3A y MACH-V, sensores de contacto y de escaneo, cabezales y racks ACR3 de 4 y 8 puertos.
