Durómetros para esponja, goma y plásticos tipo A HARDMATIC HH-336 - 811-336-11

Durómetros para esponja, goma y plásticos tipo A HARDMATIC HH-336 - 811-336-11 - Mitutoyo

Name: Durómetros para esponja, goma y plásticos tipo A HARDMATIC HH-336 - 811-336-11
SKU: 811-336-11

SKU: 811-336-11

Cantidad

Sobre el producto

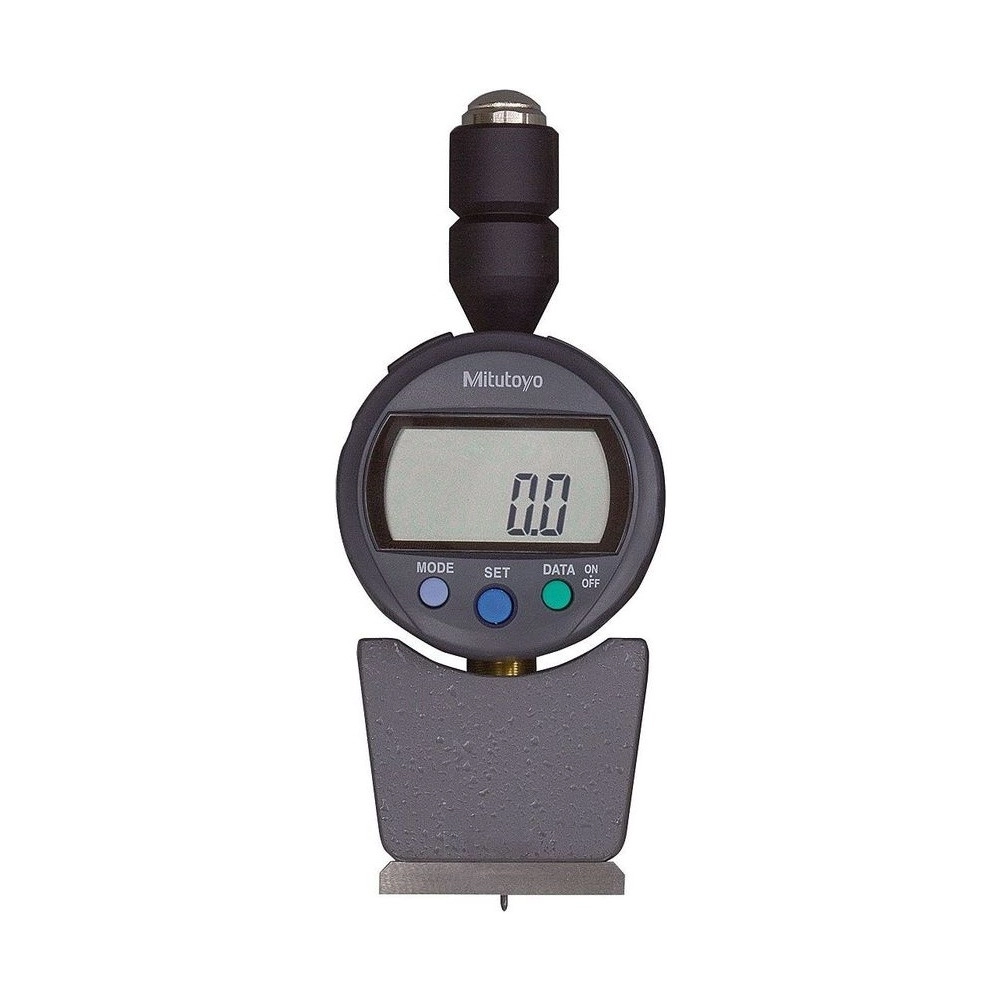

El Durómetro Shore HARDMATIC HH-336-01 Mitutoyo 811-336-11 es el durómetro Shore tipo A de la línea HARDMATIC HH-300, indicado para caucho en general y plástico blando. La dureza se lee sujetando el instrumento contra la superficie de la pieza, sin preparación de banco.

El HH-336-01 tiene penetrador en cono truncado circular de 35°, con punta de ø0,79 mm, accionado por resorte espiral (WA = 550 + 75HA mN): la fuerza va de 1300 mN en 10 grados hasta 7300 mN en 90 grados (HA de 10 a 90). La aguja sale 2,5 mm de la base de apoyo, que mide 44 × 18 mm.

Es el modelo compacto, con pantalla digital con graduación de 0,5, función de retención y salida Digimatic, alimentado por pila de óxido de plata SR44. Mide 59 × 40 × 147 mm y pesa 290 g. Mitutoyo indica para él la base de uso dual opcional CTS-103 (811-013).

Shore tipo A · caucho en general y plástico blando
Digital, salida Digimatic
Modelo compacto, 290 g
Resorte de 1300 a 7300 mN

Diferenciales

Aspectos destacados del producto

Lo que distingue al 811-336-11 entre los durómetros Shore HARDMATIC.

Caucho en general y plástico blando.

Punta de ø0,79 mm.

Pantalla con graduación de 0,5.

Base de apoyo de 44 × 18 mm.

De 1300 a 7300 mN.

Opcional, uso dual.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 811-336-11.

Shore A Tipo

Caucho en general y plástico blando.
Digital Pantalla

Graduación de 0,5.
WA = 550 + 75HA mN Resorte

HA de 10 a 90.
59 × 40 × 147 mm Dimensiones

Largo × ancho × alto.
290 g Peso

Modelo compacto.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 811-336-11 es la elección correcta.

Desafío Dureza de caucho y plástico blando

En la línea HH-300, cada tipo Shore está indicado para un grupo de materiales, y el tipo correcto depende de lo que se va a medir.

Solución

El HH-336-01 usa la escala Shore tipo A, indicada por Mitutoyo para caucho en general y plástico blando.

Desafío Registrar la dureza sin anotar a mano

Transcribir valores de dureza abre espacio al error.

Solución

El HH-336-01 tiene función de retención y salida Digimatic para enviar la lectura a la recolección de datos.

Desafío Medir fuera del laboratorio

No toda pieza puede ir al banco de ensayo.

Solución

El HH-336-01 es portátil y mide en cualquier lugar y posición, apoyado contra la superficie de la pieza.

Desafío Conocer la fuerza aplicada

La lectura Shore depende de la fuerza del resorte sobre el penetrador.

Solución

En el HH-336-01, el resorte espiral sigue WA = 550 + 75HA mN, de 1300 mN en 10 grados hasta 7300 mN en 90 grados (HA de 10 a 90).

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 811
Modelo: HH-336-01
Tipo: Compacto
Mostrador: Digital
Aplicaciones: Caucho en general, plástico blando
Clasificación por especificación: Tipo A
Forma de la punta del penetrador/Diámetro del eje: ø1,25±0,15mm
Forma de la punta del penetrador/Tipo de punta: Cono circular truncado
Forma de la punta del penetrador/Tipo de ángulo: 35°±0,25°
Forma de la punta del penetrador/Tipo de diámetro: ø0,79±0,01mm
Base de apoyo del penetrador: 44×18mm
Dimensión de salida de la aguja: 2.5mm
Graduación: 0,5
Carga del dispositivo WE, WA, WD: fuerza del resorte (mN) HE, HA, HD: dureza: Resorte espiral, WA = 550 + 75HA mN, HA de 10 a 90 (1300 mN en 10 grados, 7300 mN en 90 grados)
Función: Función de retención Salida: Digimatic
Alimentación: Pila de óxido de plata SR44
Dimensiones externas (L×P×A): 59 × 40 × 147 mm
Peso de la unidad principal: 290 g
Notas y observaciones: Durómetro Shore HH-336-01 tipo A, compacto, digital, para caucho en general y plástico blando. Función de retención y salida Digimatic; pila SR44. Base de uso dual opcional CTS-103 (811-013).

Detalles técnicos

Principio: Instrumento sujeto contra la superficie de la pieza; lectura del valor indicado
Uso: Portátil, en cualquier lugar y posición
Línea: HARDMATIC HH-300: tipos E, A y D, compactos y de base larga, analógicos y digitales
Accesorio opcional: Base de uso dual CTS-103 (811-013)

Funciones

Cómo usar el 811-336-11

Elegir la escala

Usar el tipo A para caucho en general y plástico blando.

Apoyar

Sujetar el HH-336-01 contra la superficie de la pieza, con la base de 44 × 18 mm asentada.

Leer

Leer la dureza en la pantalla, con la función de retención.

Registrar

Enviar la lectura por la salida Digimatic.

Montar

Usar la base de uso dual opcional CTS-103 cuando la rutina lo pida.

Variantes de la serie

Durómetros Shore HARDMATIC HH-300 disponibles en la tienda

Código	Modelo	Tipo	Formato y pantalla
811-330-10	HH-330	Tipo E	Compacto, digital
811-331-10	HH-331	Tipo A	Base larga, analógico
811-332-10	HH-332	Tipo A	Base larga, digital
811-333-10	HH-333	Tipo D	Base larga, analógico
811-334-10	HH-334	Tipo D	Base larga, digital
811-335-10	HH-335	Tipo A	Compacto, analógico
811-336-11 (este)	HH-336-01	Tipo A	Compacto, digital
811-337-10	HH-337	Tipo D	Compacto, analógico
811-338-11	HH-338-01	Tipo D	Compacto, digital

Artículos incluidos

Durómetro Shore HARDMATIC HH-336-01

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué materiales sirve el HH-336-01 (811-336-11)?

Para caucho en general y plástico blando. Es la escala Shore tipo A de la línea HARDMATIC HH-300.

¿Cómo se mide con el HH-336-01 (811-336-11)?

Sujetando el instrumento contra la superficie de la pieza y leyendo el valor indicado. Por ser portátil, mide en cualquier lugar y posición.

¿El HH-336-01 (811-336-11) tiene salida de datos?

Sí, salida Digimatic, además de la función de retención. La pantalla tiene graduación de 0,5 y usa pila SR44.

¿Cuál es el penetrador del HH-336-01 (811-336-11)?

Cono truncado circular, 35° ± 0,25°, ø0,79 ± 0,01 mm, con eje de ø1,25 mm. La aguja sale 2,5 mm de la base de apoyo.

¿Cuál es el tamaño y el peso del HH-336-01 (811-336-11)?

59 × 40 × 147 mm (largo × ancho × alto) y 290 g. La base de apoyo mide 44 × 18 mm.

¿Hay base para usar el HH-336-01 (811-336-11) montado?

Sí. Mitutoyo indica la base de uso dual opcional CTS-103 (811-013) para el HH-336-01.
