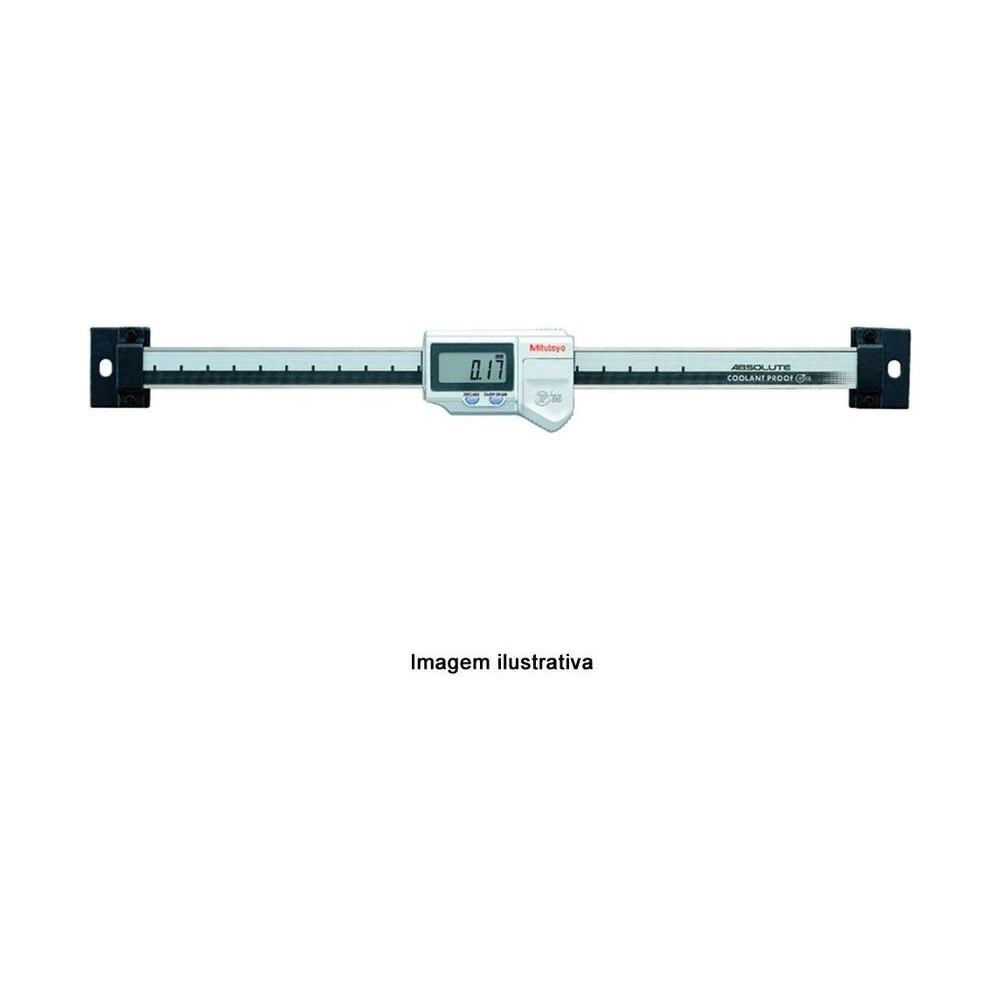

Escala digital Digimatic ABSOLUTE SD-10G con protección IP66 - 0-100MM / 0.01MM - 572-600 - Mitutoyo

Name: Escala digital Digimatic ABSOLUTE SD-10G con protección IP66 - 0-100MM / 0.01MM - 572-600
Brand: Mitutoyo
SKU: 572-600

SKU: 572-600

Cantidad

Sobre el producto

La Escala Digimatic ABSOLUTE Mitutoyo 572-600, modelo SD-10G, es la más corta de la única sublínea de la Serie 572 con protección IP66: 0 a 100 mm de recorrido para el lugar donde la escala queda expuesta a viruta y a refrigerante de corte.

En números, el SD-10G de la sublínea SD-G: capacidad de 0-100 mm, resolución de 0,01 mm, exactitud de 0,03 mm y repetibilidad de 0,01 mm. Es el mejor valor de la serie, y vale solo hasta 200 mm de recorrido.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y es la única sublínea con protección IP66 contra agua y polvo, declarada nominalmente por el catálogo, lo que la destina a ambiente agresivo. No trae preset ni inversión de conteo, y la pila dura cerca de 13.000 horas. Acompaña el manual de operación. El display del propio instrumento atiende el montaje en dispositivo pequeño; el contador EC es opcional.

Capacidad 0-100 mm · resolución 0,01 mm
Exactitud 0,03 mm · repetibilidad 0,01 mm
Protección IP66 · contra agua y polvo
Salida de datos Digimatic · batería de aprox. 13.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-600 dentro de la sublínea SD-G de la Serie 572.

La única sublínea de la Serie 572 con sellado declarado.

La más corta de la sublínea, para dispositivo dedicado.

El mejor escalón de la serie, válido hasta 200 mm.

Más del doble que las sublíneas multifunción.

ABSOLUTE: al encender ya está en la referencia.

Se conecta a computadora y a sistema de recolección.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-600.

IP66 Protección

Sellado total contra polvo y resistencia a chorro de agua en cualquier dirección. Es lo que separa la SD-G de las otras ocho sublíneas de la serie.
0 a 100 mm Capacidad

El menor recorrido de la sublínea, dimensionado para dispositivo dedicado dentro de la máquina.
0,03 mm Exactitud

El mejor valor de la serie. Vale solo hasta 200 mm de recorrido, franja en la que están los cuatro SD-G de la tienda.
Aprox. 13.000 horas Pila

En una escala instalada en máquina, cambiar la pila significa parar la máquina. La SD-G dura más del doble que las sublíneas E y F.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-600 es la elección correcta.

Desafío Viruta y refrigerante sobre la escala

Una escala sin sellado instalada cerca de la zona de corte acumula viruta en el riel y sufre con el refrigerante, lo que lleva a lectura errática y a mantenimiento no programado.

Solución

El 572-600 es de la sublínea SD-G, la única de la Serie 572 con protección IP66 declarada por el catálogo.

Desafío Espacio corto en el dispositivo

Dentro de la máquina el espacio para la escala es el que sobra, y el recorrido excedente no mejora ninguna medición: solo ocupa lugar.

Solución

Los 100 mm del 572-600 son el menor recorrido de la sublínea, para caber donde la escala necesita estar.

Desafío Parar la máquina para cambiar la pila

Una escala embutida no tiene cambio rápido: llegar hasta ella suele significar abrir la protección e interrumpir la producción.

Solución

La pila del 572-600 dura cerca de 13.000 horas, más del doble que las sublíneas multifunción.

Desafío Volver a encontrar el origen en cada arranque

Una escala incremental pierde la referencia al apagarse, y recuperarla cuesta tiempo en cada arranque de turno.

Solución

El 572-600 es ABSOLUTE: conserva el cero con el instrumento apagado.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SD-10G
Alcance (mm): 0-100mm
Resolución (mm): 0,01mm
Capacidad: 0-100mm
Graduación / Graduado: 0,01mm
Precisión: 0,03mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 13.000 horas
Índice de protección: IP66
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 100 mm
Protección: IP66
Lectura: Solo milímetro

Variaciones de la serie

Otros modelos de la sublínea SD-G de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-600 (este)	SD-10G	0-100 mm	0,01 mm	0,03 mm
572-601	SD-15G	0-150 mm	0,01 mm	0,03 mm
572-602	SD-20G	0-200 mm	0,01 mm	0,03 mm
572-613	SD-4"/10G	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Qué garantiza el IP66 del 572-600?

Dos niveles. El primer 6 es de polvo: sellado total, no entra nada. El segundo 6 es de agua: resistencia a chorro en cualquier dirección, lo que cubre salpicadura de refrigerante de corte y lavado de la máquina. Lo que no cubre es la inmersión.

¿Cuál es la diferencia del 572-600 con una escala SD-D del mismo recorrido?

El sellado. El catálogo declara IP66 solo para la sublínea SD-G. La SD-D no tiene protección, a cambio tiene pila de cerca de 20.000 horas contra las 13.000 de la G.

¿El 572-600 lee en pulgadas?

No, solo en milímetros. El modelo de la sublínea que lee en ambas unidades es el 572-613, con el mismo recorrido de 100 mm.

¿El 572-600 tiene preset?

No. La matriz de funciones del catálogo lista al SD-G junto con SD-D y SDV-D como las sublíneas sin preset y sin inversión de sentido de conteo. Quien necesita esos recursos usa las sublíneas E o F, que no tienen sellado.

¿El 572-600 pierde el cero al apagarse?

No. Es una escala ABSOLUTE: la posición es absoluta y al encender el instrumento ya está en la referencia, sin error por velocidad de desplazamiento.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-600 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
