Escala digital Digimatic ABSOLUTE SD-12" D - 0-300MM / 0-12" - 572-213-10 - Mitutoyo

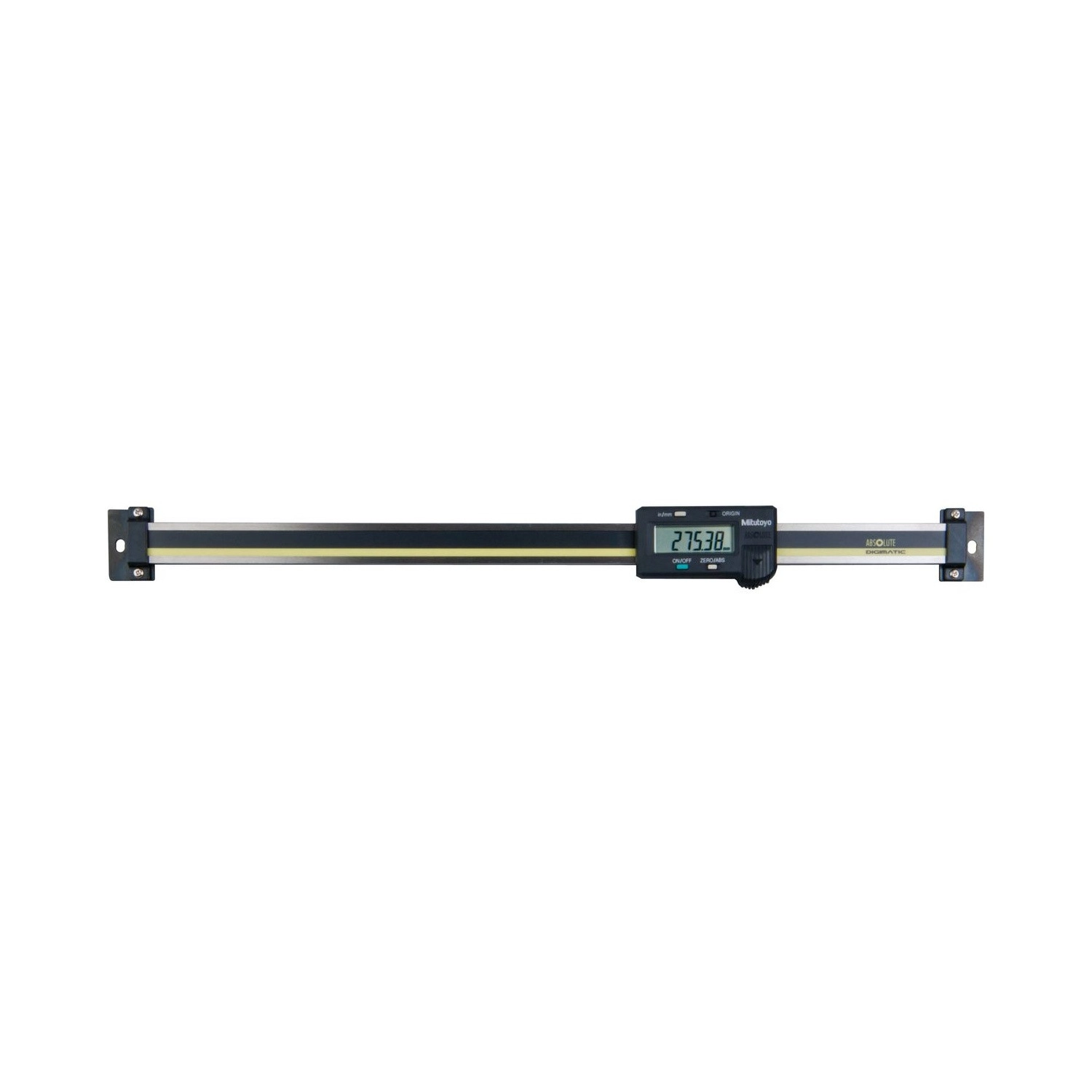

Name: Escala digital Digimatic ABSOLUTE SD-12" D - 0-300MM / 0-12" - 572-213-10
Brand: Mitutoyo
SKU: 572-213-10

SKU: 572-213-10

Cantidad

Sobre el producto

La Escala Digimatic ABSOLUTE Mitutoyo 572-213-10, modelo SD-12"D, mide 0 a 300 mm o 0 a 12 pulgadas. Su nombre no lleva el sufijo DX por un motivo: la versión compacta de la línea directa llega solo hasta 200 mm. En este recorrido el cuerpo vuelve a 444 mm y la masa a 370 g, los mismos de una escala multifunción. Lo que queda es la pila de 20.000 horas.

En números, el SD-12"D de la sublínea SD-D: capacidad de 0-300 mm / 0-12", resolución de 0,01 mm, exactitud de 0,04 mm / .002" y repetibilidad de 0,01 mm. Es el primer escalón por encima del mejor valor de la serie, que es 0,03 mm.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y es la versión directa de la línea: no trae preset ni inversión de conteo, y el congelamiento del display depende de la Unidad de Congelamiento vendida aparte. A cambio, la pila dura cerca de 20.000 horas, cuatro veces la de las sublíneas multifunción. Acompaña el manual de operación. El contador EC es opcional y sirve de display externo cuando el instrumento queda en mala posición de lectura.

Capacidad 0-300 mm / 0-12" · resolución 0,01 mm
Exactitud 0,04 mm / .002" · repetibilidad 0,01 mm
Versión directa · cuerpo compacto, sin preset
Salida de datos Digimatic · batería de aprox. 20.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-213-10 dentro de la línea directa horizontal de la Serie 572.

300 mm, ya fuera del formato compacto.

La ventaja de la línea directa, preservada en este recorrido.

Milímetro y pulgada, alternados en el display.

Primer escalón por encima del mejor valor de la serie.

Se conecta a computadora y a sistema de recolección.

ABSOLUTE: enciende ya en la referencia.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-213-10.

La compactación termina en 200 mm Por qué no es DX

La tabla de dimensiones del catálogo lista la versión compacta en 100, 150 y 200 mm. En 300 mm el modelo es el SD-D común, con 444 mm de cuerpo y 370 g.
0 a 300 mm / 0-12" Capacidad

El mayor recorrido de la línea directa horizontal en esta tienda, declarado en las dos unidades.
0,04 mm / .002" Exactitud

El primer escalón por encima del mejor valor de la serie, que es 0,03 mm y vale hasta 200 mm.
Aprox. 20.000 horas Pila

Lo que la línea directa preserva en cualquier recorrido: cuatro veces la autonomía de las multifunción.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-213-10 es la elección correcta.

Desafío Buscar la versión compacta en este recorrido

Quien conoció la línea por los modelos DX espera encontrarla también en 300 mm, y elige por el nombre sin verificar el tamaño.

Solución

En 300 mm la versión compacta no existe: el 572-213-10 es el SD-D común, con cuerpo de 444 mm y 370 g.

Desafío Recorrido largo sin gastar pila

Las escalas con preset e inversión consumen cuatro veces más, y en recorrido largo la escala suele quedar en posición de difícil acceso.

Solución

El 572-213-10 mantiene las cerca de 20.000 horas de la línea directa incluso en esta capacidad.

Desafío Exactitud que cambia al subir de recorrido

El salto de 200 a 300 mm no cambia solo el tamaño: la exactitud declarada pasa de 0,03 a 0,04 mm.

Solución

El número está en la tabla de esta página, al lado del recorrido, para que la comparación se haga antes de la compra.

Desafío Pieza medida en pulgadas

En 300 mm de recorrido el valor leído tiene tres dígitos antes de la coma, y convertir un número de ese tamaño a mano es donde entra el error.

Solución

El 572-213-10 alterna entre milímetro y pulgada en el propio display.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SD-12"D"
Alcance (mm): 0-300mm
Alcance (in): 0-12"
Resolución (mm): 0,01mm
Capacidad: 0-300mm/0-12"
Graduación / Graduado: .0005"/0,01mm
Precisión: 0,04mm/.002"
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 20.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 300 mm / 0-12"
Cuerpo (L1): 444 mm
Masa: 370 g
Último modelo compacto: 572-212-20, 200 mm, cuerpo de 311 mm

Variaciones de la serie

Otros modelos de la línea directa horizontal de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-200-30	SD-10DX	0-100 mm	0,01 mm	0,03 mm
572-201-30	SD-15DX	0-150 mm	0,01 mm	0,03 mm
572-202-30	SD-20DX	0-200 mm	0,01 mm	0,03 mm
572-210-20	SD-4"DX	0-100 mm / 0-4"	0,01 mm	0,03 mm / .001"
572-211-20	SD-6"DX	0-150 mm / 0-6"	0,01 mm	0,03 mm / .001"
572-212-20	SD-8"DX	0-200 mm / 0-8"	0,01 mm	0,03 mm / .001"
572-213-10 (este)	SD-12"D	0-300 mm / 0-12"	0,01 mm	0,04 mm / .002"

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué el 572-213-10 no se llama DX como los otros de la línea?

Porque la versión compacta existe solo hasta 200 mm. La tabla de dimensiones del catálogo lista el DX en 100, 150 y 200 mm; en 300 mm el modelo es el SD-D común, con cuerpo de 444 mm y masa de 370 g.

¿El 572-213-10 pierde alguna otra ventaja de la línea directa?

No. La pila de cerca de 20.000 horas, la salida de datos y el sistema ABSOLUTE continúan. Lo que no tiene es la compactación, y eso vale solo a partir de 300 mm.

¿Por qué la exactitud del 572-213-10 es 0,04 mm?

Porque en la Serie 572 la exactitud acompaña al recorrido. Hasta 200 mm el catálogo declara 0,03 mm; a partir de 300 mm, 0,04 mm.

¿El 572-213-10 tiene preset o inversión de conteo?

No. Son funciones de las sublíneas E y F. En los modelos directos no existen, y el congelamiento depende de la Unidad de Congelamiento, vendida aparte.

¿Cuánto dura la pila del 572-213-10?

Aproximadamente 20.000 horas, cuatro veces la de las escalas multifunción de la misma capacidad.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-213-10 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
