Escala digital Digimatic ABSOLUTE SDV-32"E - 0-800MM / 0-32" - 572-576

Escala digital Digimatic ABSOLUTE SDV-32"E - 0-800MM / 0-32" - 572-576 - Mitutoyo

Name: Escala digital Digimatic ABSOLUTE SDV-32"E - 0-800MM / 0-32" - 572-576
Brand: Mitutoyo
SKU: 572-576

SKU: 572-576

Cantidad

Sobre el producto

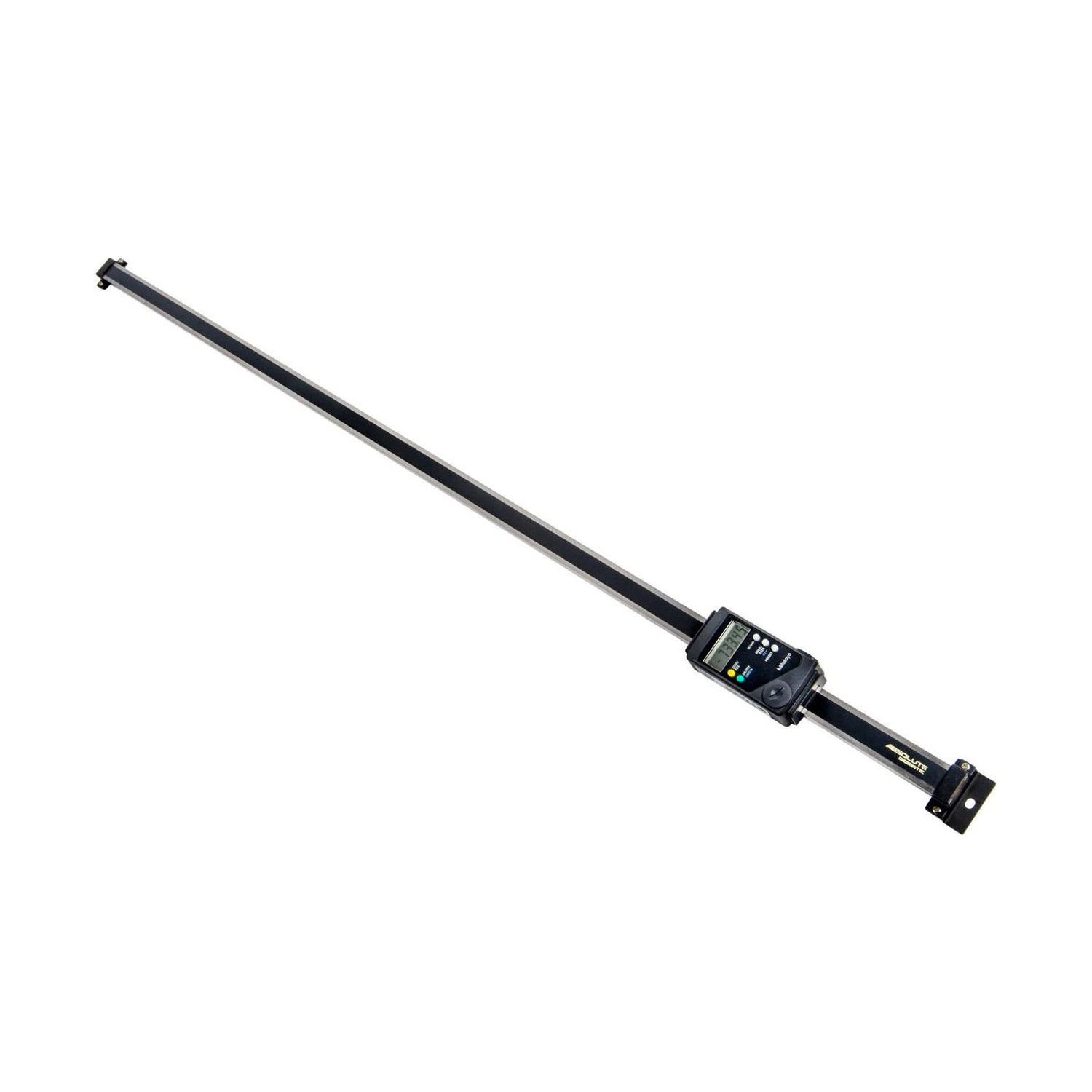

La Escala Digimatic ABSOLUTE Mitutoyo 572-576, modelo SDV-32"E, mide 0 a 800 mm o 0 a 32" en vertical, alternando la unidad en el display.

En números, el SDV-32"E de la sublínea SDV-E: capacidad de 0-800 mm / 0-32", resolución de .0005" / 0,01 mm, exactitud de 0,06 mm / .0025" y repetibilidad de 0,01 mm. Es el penúltimo escalón de la serie: solo el modelo de 1000 mm declara más.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y acepta invertir el sentido del conteo, lo que en un montaje vertical decide si el número crece subiendo o bajando. Acompaña el manual de operación. En una columna de esa altura el visor casi nunca queda en la línea de visión, y ahí el contador EC, opcional, resuelve la lectura a distancia.

Capacidad 0-800 mm / 0-32" · resolución .0005" / 0,01 mm
Exactitud 0,06 mm / .0025" · repetibilidad 0,01 mm
Display vertical · inversión de sentido de conteo
Salida de datos Digimatic · batería de aprox. 5.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-576 dentro de la sublínea SDV-E de la Serie 572.

800 mm continuos, sin empalme en el trayecto.

O .0025", último escalón de la escalera en pulgada.

Sin conversión manual entre planos.

La lectura posible de cerca en columna alta.

Inversión de conteo y congelamiento nativos.

ABSOLUTE: el cero no depende de quedar encendida.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-576.

0 a 800 mm / 0 a 32" Capacidad

Recorrido continuo de columna de porte medio.
.0005" / 0,01 mm Resolución

La misma de toda la mitad doble.
0,06 mm / .0025" Exactitud

El modelo de 40" repite .0025" pero declara 0,07 mm.
572-566 Versión solo en milímetro

Mismo recorrido leyendo solo en mm.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-576 es la elección correcta.

Desafío Elegir entre 32" y 40" por la pulgada

Los dos declaran .0025", y la diferencia solo aparece en la columna en milímetro: 0,06 contra 0,07 mm.

Solución

La página del 572-576 muestra los dos números lado a lado, y la tabla de la serie completa la comparación.

Desafío Empalmar escalas para llegar a 800 mm

Dos escalas menores crean una transición en medio del recorrido, y ahí se concentra el error.

Solución

El 572-576 cubre los 800 mm en un recorrido único.

Desafío Mantener instrumento por unidad

El taller que trabaja con plano métrico y en pulgada termina duplicando el instrumental.

Solución

El 572-576 lee en las dos unidades y evita el segundo instrumento.

Desafío Leer visor fuera del eje

En columna alta, un display horizontal obliga a buscar posición para ver.

Solución

El display del 572-576 es vertical y queda alineado al recorrido.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-32"E"
Alcance (mm): 0-800mm
Alcance (in): 0-32"
Resolución (mm): 0,01mm
Capacidad: 0-800mm/0-32"
Graduación / Graduado: .0005"/0,01mm
Precisión: 0,06mm/.0025"
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 5.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 800 mm / 0 a 32"
Lectura en pulgada y mm: .0005" / 0,01 mm
Versión métrica: 572-566, mismo recorrido leyendo solo en milímetro

Variaciones de la serie

Otros modelos de la sublínea SDV-E de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-560	SDV-10E	0-100 mm	0,01 mm	0,03 mm
572-561	SDV-15E	0-150 mm	0,01 mm	0,03 mm
572-562	SDV-20E	0-200 mm	0,01 mm	0,03 mm
572-563	SDV-30E	0-300 mm	0,01 mm	0,04 mm
572-565	SDV-60E	0-600 mm	0,01 mm	0,05 mm
572-566	SDV-80E	0-800 mm	0,01 mm	0,06 mm
572-567	SDV-100E	0-1000 mm	0,01 mm	0,07 mm
572-570	SDV-4"E	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"
572-571	SDV-6"E	0-150 mm / 0-6"	.0005" / 0,01 mm	0,03 mm / .001"
572-572	SDV-8"E	0-200 mm / 0-8"	.0005" / 0,01 mm	0,03 mm / .001"
572-573	SDV-12"E	0-300 mm / 0-12"	.0005" / 0,01 mm	0,04 mm / .002"
572-575	SDV-24"E	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-576 (este)	SDV-32"E	0-800 mm / 0-32"	.0005" / 0,01 mm	0,06 mm / .0025"
572-577	SDV-40"E	0-1000 mm / 0-40"	.0005" / 0,01 mm	0,07 mm / .0025"

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la exactitud del 572-576?

0,06 mm en milímetro o .0025" en pulgada.

¿El 572-576 y el modelo de 40" tienen la misma exactitud?

En pulgada sí, los dos declaran .0025". En milímetro el 572-576 declara 0,06 mm y el de 40" declara 0,07 mm.

¿Cuál es la versión del 572-576 que lee solo en milímetro?

El 572-566, con el mismo recorrido vertical de 800 mm.

¿Cuál es la resolución del 572-576?

.0005" en pulgada y 0,01 mm en milímetro, la misma de toda la mitad de doble unidad.

¿El 572-576 mantiene la referencia después de apagado?

Sí. Es una escala ABSOLUTE, y eso evita rereferenciar la máquina en cada arranque.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-576 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
