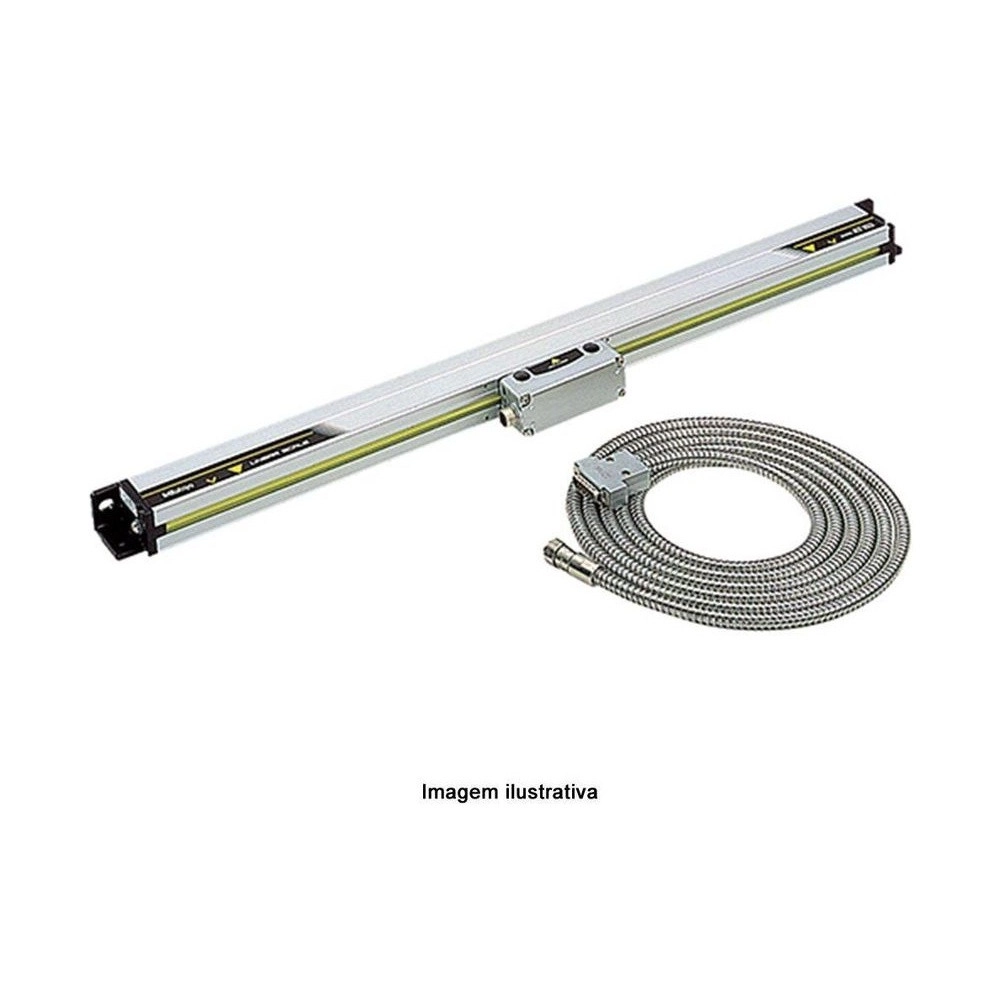

Escala Lineal AT103 de 2000 mm / 80" - 539-136-30 - Mitutoyo

SKU: 539-136-30

Garantía
Producto original Mitutoyo
Accesorios incluidos
Cable de señal y certificado de inspección individual
Compra Segura
100% protegida
Sobre el producto

Modelo código 539-136-30 que es la escala lineal de recorrido largo de la serie 539: la familia va de 100 a 6000 mm en 42 modelos, y cubre eje de máquina grande sin empalme y sin trabajar por tramos.

Este es el AT103-2000, de 2000 mm. Está en la mitad buena de la familia en dos puntos que van juntos: la exactitud sale por la fórmula (5+5L₀/1000) µm, que aquí da 15 µm, y la velocidad máxima de respuesta es la plena, 120 m/min. Por encima de 3250 mm de recorrido la familia cambia de fórmula y baja a 50 m/min.

Para quien necesita más exactitud en el mismo recorrido, Mitutoyo fabrica por encargo la AT103F, de clase 0 por la JIS, y la AT103S, aún más fina. La AT103 estándar trabaja con contador KA, KLD y PSU-200.

Resumen técnico
  • Recorrido efectivo 2000 mm · escala AT103
  • Exactitud 15 µm · a 20 °C
  • Respuesta hasta 120 m/min · cable de 5 m
  • Protección IP53 · 0 a 45 °C

Aspectos destacados del producto

Lo que distingue al 539-136-30 dentro de la familia.

Hasta 6 metros de recorrido

La familia AT103 va de 100 a 6000 mm en 42 modelos, sin empalmar escala.

Este mide 2000 mm

Con exactitud de 15 µm por la fórmula (5+5L₀/1000) µm del catálogo.

Velocidad plena

120 m/min: la AT103 solo baja a 50 m/min por encima de 3250 mm de recorrido.

Tres contadores

Trabaja con KA, KLD y también con el PSU-200.

Versiones más exactas por encargo

AT103F en clase 0 por la JIS y AT103S, para cuando la tolerancia aprieta.

Certificado individual

Cada unidad sale de fábrica con certificado de inspección propio.

Características principales

Lo que significa en la práctica cada dato del 539-136-30.

  • 100 a 6000 mm Recorrido de la familia

    Son 42 modelos. El recorrido de la escala debe ser igual o mayor que el del eje.

  • 2000 mm Recorrido de este modelo

    Es la longitud útil que el cabezal recorre sobre la regla.

  • 15 µm Exactitud

    La fórmula (5+5L₀/1000) µm vale hasta 3000 mm de recorrido; por encima de 3250 el catálogo pasa a (5+8L₀/1000).

  • 120 m/min Velocidad máxima

    Vale hasta 3250 mm de recorrido. Por encima la familia trabaja a 50 m/min.

  • KA, KLD, PSU-200 Contadores

    Según el diagrama de sistema del catálogo, la PSU-200 atiende a las escalas de señal senoidal de la serie 539, y la AT103 es una de ellas.

  • IP53 Protección

    Contra polvo y salpicadura, para quedar montada en la máquina.

¿Qué problemas resuelve este producto?

Situaciones de máquina en las que el 539-136-30 es la elección correcta.

Desafío Eje mayor que cualquier escala del stock

Empalmar dos escalas o medir por tramos suma error en cada cambio de referencia, y el error no aparece en el informe.

Solución

La AT103 llega a 6000 mm en una sola pieza; este modelo cubre 2000 mm.

Desafío La máquina falla la posición y el husillo está bien

Cuando la posición viene de la rotación del husillo, holgura y desgaste entran en la cuenta sin avisar.

Solución

La escala mide el carro directo, y el error del husillo deja de importar.

Desafío Elegir el recorrido y descubrir la exactitud después

La exactitud de la escala lineal depende del recorrido, y una ficha que solo trae la fórmula no responde cuál es la del modelo.

Solución

Aquí la cuenta está hecha: (5+5L₀/1000) µm con L₀ de 2000 da 15 µm.

Desafío Tolerancia ajustada en un eje largo

Recorrido largo con exigencia fina elimina la mayor parte de las escalas de catálogo.

Solución

La AT103F, clase 0 por la JIS, y la AT103S se fabrican por encargo para ese caso.

Información Técnica

Especificaciones, detalles de construcción, funciones, modelos de la familia y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 539
  • Modelo: AT103-2000
  • Curso efectivo L0 (mm): 2000 (80")
  • Largo del cable de señal (m): 5
  • Exactitud (20°C): Recorrido efectivo 100 a 3000: (5+5L0/1000)μm
  • Señal de salida: Doble señal senoidal con desfase de 90°
  • Máxima velocidad de respuesta: 120m/min
  • Paso de señal de salida: 20μm
  • Punto de referencia de escala: Salida en pasos de 50 mm
  • Nivel de Protección: IP53
  • Contador compatible: Contador KA / Contador KLD200
  • Temperatura de funcionamiento: 0 a 45°C

Detalles técnicos

Recorrido efectivo
2000 mm
Longitud del cable de señal
5 m
Recorrido de la familia
100 a 6000 mm (42 modelos)

Funciones

Funciones de operación del 539-136-30
Lectura de posición en la máquina

La escala se fija en el eje e informa la posición real del carro al contador, en vez de que la máquina la deduzca de la rotación del husillo. La holgura y el desgaste del husillo dejan de entrar en la cuenta.

Punto de referencia cada 50 mm

Tras apagar, basta pasar por un punto de referencia para que la máquina recupere el origen: en el AT103-2000 salen cada 50 mm de recorrido.

Señal para el contador

La salida es el formato que esperan los contadores de la línea.

Protección contra el ambiente

Nivel IP53 y operación de 0 a 45 °C: es sensor para quedar montado en máquina, no en sala de medición.

Paso de señal de 20 µm

El paso de la señal de salida es de 20 µm; la resolución final de lectura se define en el contador conectado a la escala.

Variantes de la serie

Modelos AT103 disponibles en la tienda

Código Recorrido efectivo Exactitud Cable de señal
539-136-30 (este) 2000 mm 15 µm 5 m
539-142-30 3000 mm 20 µm 7 m
539-146-30 4000 mm 37 µm 10 m
539-154-30 6000 mm 53 µm 15 m

Artículos incluidos

  • Escala lineal AT103-2000
  • Cable de señal de 5 m
  • Certificado de inspección individual

Preguntas y Respuestas

¿Qué es la escala lineal 539-136-30?

Es el sensor de posición de un eje de máquina, de la familia AT103, con recorrido efectivo de 2000 mm. Sujeta al eje, informa al contador dónde está realmente el carro, en vez de que la máquina deduzca la posición por la rotación del husillo.

¿Cuál es la exactitud del 539-136-30?

15 µm a 20 °C. El catálogo declara la exactitud de la AT103 como fórmula: (5+5L₀/1000) µm para recorrido de hasta 3000 mm, y (5+8L₀/1000) µm de 3250 a 6000 mm. Con L₀ de 2000 el resultado es 15 µm, y el valor no incluye error de dígito.

¿Por qué el 539-136-30, de la AT103, tiene dos velocidades máximas en el catálogo?

Porque por encima de 3250 mm de recorrido la regla es más larga y el límite baja de 120 a 50 m/min. Este modelo, de 2000 mm, trabaja a 120 m/min.

¿Qué contador funciona con el 539-136-30?

Contador KA, KLD y PSU-200. La salida es doble senoide con desfase de 90°, el formato que ellos esperan. La resolución final de lectura se define en el contador, no en la escala.

¿El 539-136-30 aguanta el ambiente de la máquina?

La protección es IP53 y el rango de operación va de 0 a 45 °C. Es sensor para quedar montado; aun así, el chorro directo de refrigerante y la viruta acumulada sobre el perfil acortan la vida de cualquier escala lineal.
