KOMEG MAG-S - Sistema de Fijación Modular para Piezas - K551089

KOMEG MAG-S - Sistema de Fijación Modular para Piezas - K551089 - Mitutoyo Tienda Oficial | Producto Original

KOMEG MAG-S - Sistema de Fijación Modular para Piezas - K551089 - Mitutoyo

Name: KOMEG MAG-S - Sistema de Fijación Modular para Piezas - K551089
SKU: K551089

SKU: K551089

Cantidad

Sobre el producto

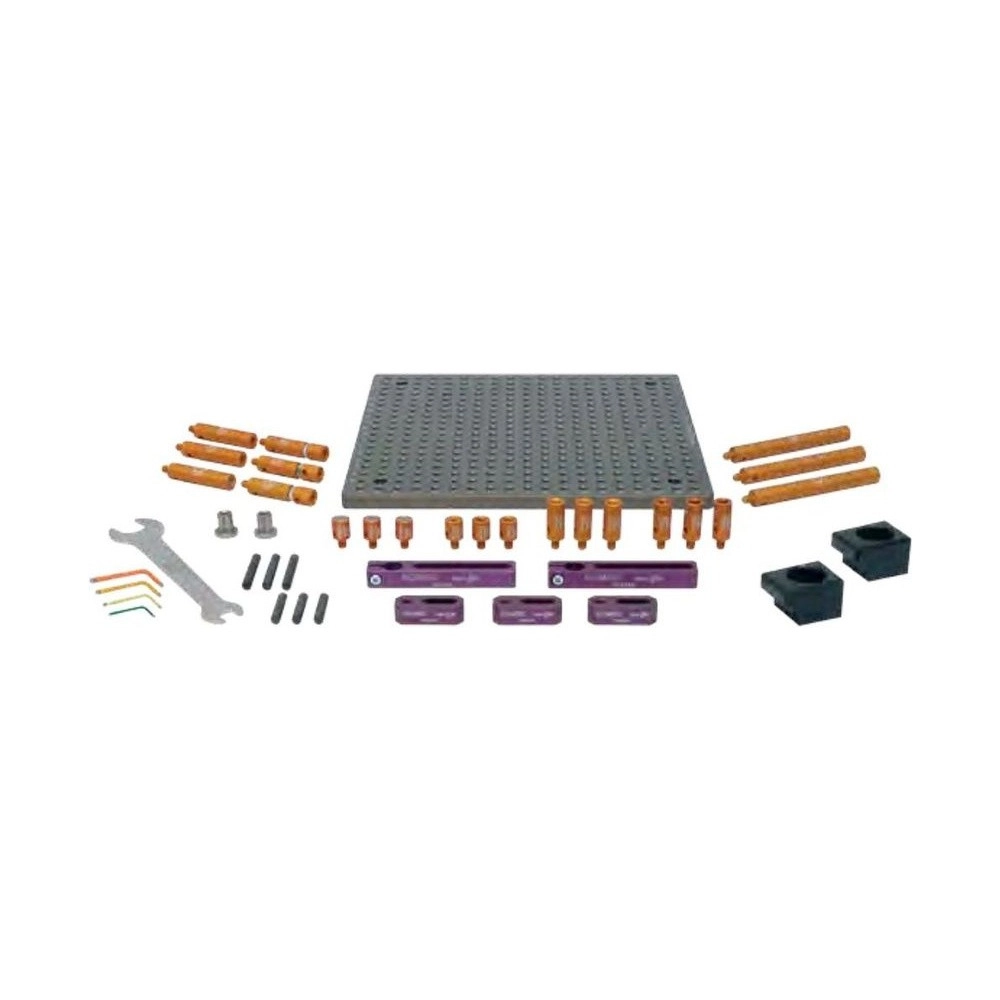

El Dispositivo de Fijación KOMEG ECO-FIX KIT MAG-S Mitutoyo (K551089) reúne 70 piezas en una base de 250 × 250 mm, el kit de 250 mm con más componentes de la línea ECO-FIX.

El kit viene completo, con todos los componentes de fijación, y no requiere juntas adicionales. Quien usa MCOSMOS a partir de la versión 3.0 puede configurar el montaje en 3D en Fixture Builder antes de llevar la pieza a la máquina.

Es un sistema de fijación modular KOMEG, fabricado en Alemania, de alta reproducibilidad: los componentes se combinan en varias configuraciones, eliminan el 6.º grado de libertad de la pieza y ahorran tiempo en la fijación. Los colores de los componentes facilitan ver y manipular cada pieza.

Base de 250 × 250 mm
70 piezas en el kit
Fijación modular
Fabricado en Alemania

Diferenciales

Aspectos destacados del producto

Lo que distingue al K551089 entre los sistemas de fijación de piezas.

70 piezas en el kit.

Para piezas distintas.

La fijación se repite.

Montaje en 3D en MCOSMOS.

No requiere juntas adicionales.

KOMEG.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del K551089.

250 × 250 mm Base

Placa de fijación.
70 piezas Composición

Kit completo.
Alemania Fabricación

KOMEG.
Fixture Builder Software

MCOSMOS 3.0 o posterior.
CMM y más Aplicación

Óptica, forma y altura.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el K551089 es la elección correcta.

Desafío Cambio constante de pieza

Montar un dispositivo dedicado para cada pieza toma tiempo.

Solución

Los componentes modulares del ECO-FIX KIT MAG-S se combinan en varias configuraciones de fijación.

Desafío Pieza que se mueve en la mesa

Sin una fijación firme, la pieza se desplaza y la medición no se repite.

Solución

El ECO-FIX KIT MAG-S sujeta la pieza en la base de 250 × 250 mm y elimina el 6.º grado de libertad.

Desafío Probar la fijación en la propia máquina

Montar y desmontar en la CMM ocupa la máquina.

Solución

Quien usa MCOSMOS 3.0 o posterior configura la fijación en 3D en Fixture Builder antes de montar el ECO-FIX KIT MAG-S.

Desafío Un dispositivo para cada instrumento

Cada equipo suele pedir una fijación propia.

Solución

El ECO-FIX KIT MAG-S sirve también en máquinas ópticas, medidores de forma, perfil y rugosidad y trazadores de altura.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: ECO-FIX KIT
Modelo: Mag-S
Composición: 70 pçs

Detalles técnicos

Sistema: Fijación modular KOMEG, fabricado en Alemania
Componentes: Colores distintos para visualización y manipulación
Software de montaje: Fixture Builder, para usuarios de MCOSMOS 3.0 o posterior
Equipos: CMM, máquinas ópticas, proyectores de perfil, medidores de forma, perfil y rugosidad, trazadores de altura
Línea ECO-FIX KIT: Cancún 125 × 125 mm (61 piezas), Cancún Plus 125 × 250 mm (61), Kit S 250 × 250 mm (59), MAG-S 250 × 250 mm (70), Opti-S 250 × 250 mm (45) y Kit L 500 × 400 mm (98)

Funciones

Cómo usar el K551089

Montar

Combinar los componentes del kit en la configuración de fijación que pide la pieza.

Posicionar

Colocar la pieza sobre la base de 250 × 250 mm.

Repetir

Volver a montar la misma fijación para el lote siguiente, con el mismo resultado.

Medir

Medir la pieza fija en la CMM, en la máquina óptica, en el medidor de forma o en el trazador de altura.

Variantes de la serie

ECO-FIX KIT disponibles en la tienda

Código	Kit	Base	Composición
K551231	ECO-FIX KIT Cancún	125 × 125 mm	61 piezas
K551235	ECO-FIX KIT Cancún Plus	125 × 250 mm	61 piezas
K551048	ECO-FIX KIT S	250 × 250 mm	59 piezas
K551049	ECO-FIX KIT L	500 × 400 mm	98 piezas
K551089 (este)	ECO-FIX KIT MAG-S	250 × 250 mm	70 piezas
K551233	ECO-FIX KIT Opti-S	250 × 250 mm	45 piezas

Artículos incluidos

ECO-FIX KIT MAG-S con base de 250 × 250 mm
70 componentes de fijación (kit completo)

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el ECO-FIX KIT MAG-S (K551089)?

Un kit del sistema de fijación modular KOMEG, fabricado en Alemania, con base de 250 × 250 mm y 70 piezas, para sujetar la pieza durante la medición.

¿Cuántas piezas tiene el ECO-FIX KIT MAG-S (K551089)?

70 piezas, con todos los componentes de fijación; el kit no requiere juntas adicionales.

¿Cómo se compara el ECO-FIX KIT MAG-S (K551089) con los otros ECO-FIX KIT?

Cambian la base y el número de piezas: Cancún 125 × 125 mm (61 piezas), Cancún Plus 125 × 250 mm (61), Kit S 250 × 250 mm (59), MAG-S 250 × 250 mm (70), Opti-S 250 × 250 mm (45) y Kit L 500 × 400 mm (98).

¿En qué equipos se puede usar el ECO-FIX KIT MAG-S (K551089)?

Máquinas de medición por coordenadas, máquinas ópticas, proyectores de perfil y procesamiento de imagen, medidores de forma, perfil y rugosidad, y trazadores de altura y medición 2D.

¿Dónde se fabrica el ECO-FIX KIT MAG-S (K551089)?

En Alemania, por KOMEG, y lo vende Mitutoyo.

¿Cuál es el tamaño de la base del ECO-FIX KIT MAG-S (K551089)?

250 × 250 mm. En la línea ECO-FIX KIT, las bases van de 125 × 125 mm, en el Cancún, a 500 × 400 mm, en el Kit L.
