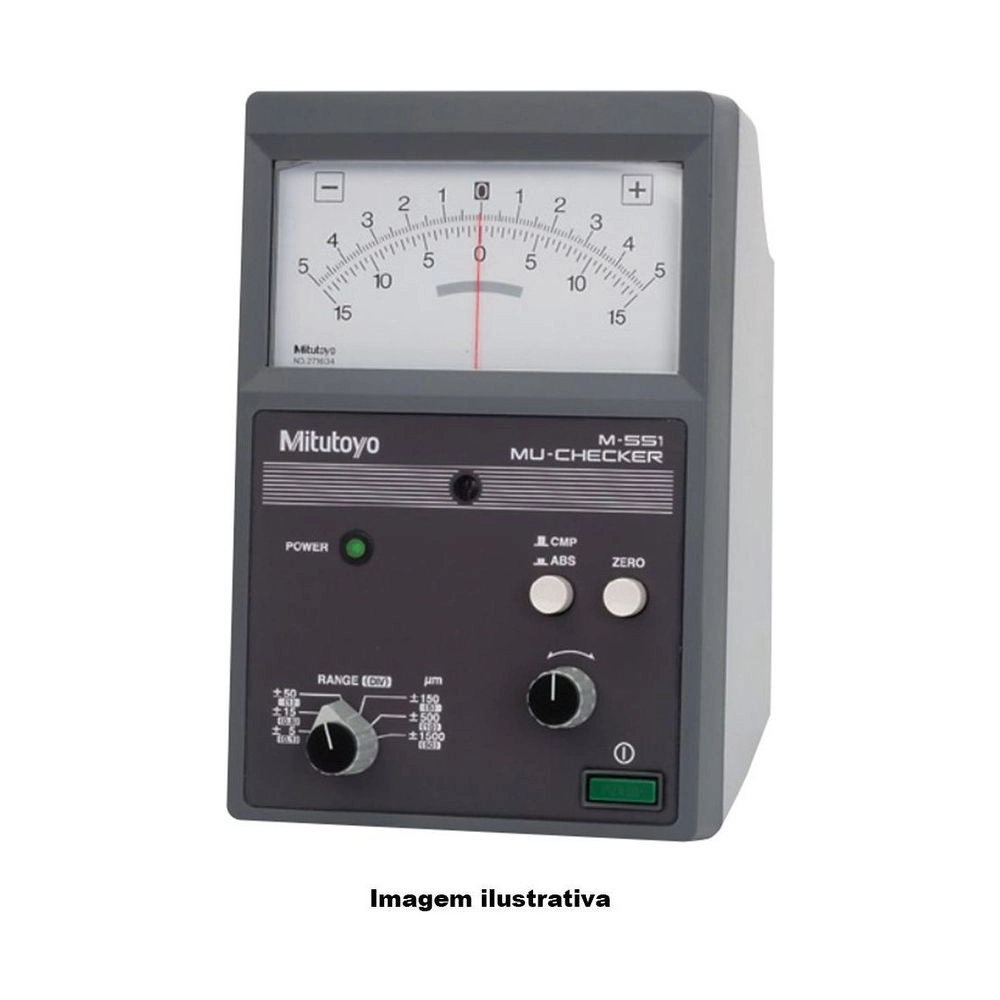

Amplificador analógico de tipo estándar de la serie 519, para medición general con un cabezal Mu-Checker. La pantalla es de aguja, fácil de leer y de respuesta rápida (aprox. 0,3 s).

Tiene seis intervalos de medición, de ±1500 a ±5 µm, con lectura mínima de 50 a 0,1 µm, y la función de ajuste de cero con un toque viene de serie. La exactitud de indicación es de ±1% de la escala completa.

La salida analógica de ±1 V en la escala completa, con exactitud de ±0,1%, permite conectar un registrador externo o un secuenciador. Acepta un cabezal y funciona con 100, 120, 220 o 240 VAC.

Amplificador analógico · tipo estándar
6 intervalos, ±1500 a ±5 µm
Ajuste de cero con un toque
Salida analógica ±1 V · 1 cabezal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 519-551 dentro del sistema Mu-Checker.

Seis intervalos en el selector, de la alta sensibilidad al amplio alcance.

En el intervalo de ±5 µm; 50 µm en el de ±1500 µm.

Tecla ZERO de serie; ajuste de 1/3 de la escala en el modo CMP.

Para registrador o controlador programable, con ±0,1%.

Aguja ágil, que muestra la variación de la pieza al instante.

De la escala completa, con deriva térmica de 100 ppm/°C.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 519-551.

6, de ±1500 a ±5 µm Intervalos

Con el selector RANGE, la misma caja va de la medición de alta sensibilidad, con lectura mínima de 0,1 µm en el intervalo de ±5 µm, a la de amplio alcance, con 50 µm en el de ±1500 µm: el intervalo sigue la tolerancia de la pieza (catálogo 2019, pág. G-27).
±1% de la escala completa Indicación

Aguja fácil de leer, con respuesta de aprox. 0,3 s: la variación aparece mientras la pieza gira o se desliza bajo la punta, como en el descentramiento del núcleo de un disquete que el folleto mide con el 519-522 (catálogo 2019, pág. G-27; folleto E13003, pág. 4).
Con un toque Ajuste de cero

La tecla ZERO pone a cero la lectura en la pieza patrón, de serie; en el modo CMP, la zona de ajuste es de 1/3 de la escala o menos, y el cero también acepta señal externa, lo que permite combinar el Mu-Checker con otros equipos (catálogo 2019, pág. G-27; folleto E13003, pág. 16).
±1 V en la escala completa Salida analógica

Con exactitud de ±0,1% de la escala, sin la sonda, lleva la medición a un registrador analógico o a un controlador programable, vendidos por separado: así el folleto registra la rectitud de chapa con el cabezal 519-385 (catálogo 2019, págs. G-27 y G-28; folleto E13003, pág. 4).
1, de palanca o cartucho Cabezal

Recibe un cabezal a la vez entre los 10 de la tienda: de palanca, ±0,5 mm (519-521, 519-522, 519-326 y 519-327), o de cartucho, de ±0,25 a ±2,5 mm; para dos sensores con cálculo, el catálogo indica el 519-561 (catálogo 2019, págs. G-27 y G-28).
100 ppm/°C o menos Estabilidad

El punto cero y la sensibilidad varían como máximo 0,01% por grado, en el rango de operación de 0 a 40 °C; caja de banco de 134 × 210 × 183 mm y 1,7 kg, con 100 a 240 VAC y 5 VA o menos (catálogo 2019, pág. G-27).

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 519-551 es la elección correcta.

Desafío De la alta sensibilidad al intervalo amplio

Un solo intervalo no atiende piezas con tolerancias muy distintas.

Solución

El 519-551 tiene seis intervalos, de ±1500 a ±5 µm.

Desafío Poner a cero en la pieza patrón

Ajustar el cero a mano toma tiempo.

Solución

El 519-551 tiene ajuste de cero con un toque.

Desafío Registrar la medición

La aguja no guarda el valor.

Solución

La salida analógica de ±1 V del 519-551 se conecta a un registrador externo.

Desafío Rectitud de chapa

Medir y trazar la rectitud pide sensor y registro juntos.

Solución

El folleto cita el 519-551 con el cabezal 519-385 y un registrador externo para la rectitud de chapa.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 519
Modelo: Mu-Checker Analógico
Exactitud de indicación: ± 1% / ± escala completa
Precisión de salida analógica: ± 0,1% ± dentro de la escala completa (excluyendo la sonda)
Salida analógica: ± 1V / ± escala completa
Respuesta de indicación del medidor: Aprox. 0,3s
Zona habilitada para ajuste de cero.: 1/3 de escala o menos (modo CMP)
Coeficiente térmico del punto cero: 100 ppm / ºC o menos
Coeficiente térmico de sensibilidad: 100 ppm / ºC o menos
Consumo de energía: 5 VA o menos
Rango de temperatura de operación (ºC): 0 a 40
Rango de temperatura de almacenamiento (ºC): -10 a 50
Fuente de energía: 100, 120, 220, 240VAC
Dimensiones externas (mm): 134 (an.) × 210 (alt.) × 183 (D)
Rango de medición (μm): ±1500, 500, 150, 50, 15, 5
Lectura mínima (μm): 50, 10, 5, 1, 0.5, 0.1
Marca: Mitutoyo

Detalles técnicos

Línea: Mu-Checker analógico, tipo estándar (medición general)
Cabezales compatibles: Cabezales de palanca y de cartucho de la serie 519
Coeficiente térmico: 100 ppm/°C o menos (punto cero y sensibilidad)
Masa: 1,7 kg
Accesorios opcionales: Soporte vertical 271214; código de salida A 934795; conector analógico 7P 529035

Funciones

Cómo trabaja el 519-551

Ajuste de cero

Con un toque, de serie.

Selección de intervalo

Seis intervalos, de ±1500 a ±5 µm.

Salida analógica

±1 V en la escala completa.

Transmisión de datos

El 519-551 no tiene salida digital: la medición sale en señal analógica, para registrador externo o secuenciador.

Salida analógica: ±1 V en la escala completa
Exactitud de la salida: ±0,1% de la escala completa (sin la sonda)

Variantes de la serie

Mu-Checker disponibles en la tienda

Código	Tipo	Intervalo	Fuerza de medición
519-521	Cabezal de palanca	±0,5 mm	aprox. 0,2 N
519-522	Cabezal de palanca	±0,5 mm	aprox. 0,02 N
519-326	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-327	Cabezal de palanca	±0,5 mm	aprox. 0,15 N
519-331	Cabezal de cartucho	±0,5 mm	0,25 N
519-346	Cabezal de cartucho	±0,25 mm	0,7 N
519-347	Cabezal de cartucho	±0,5 mm	0,7 N
519-385	Cabezal de cartucho	±1,5 mm	0,7 N
519-341	Cabezal de cartucho	±2,5 mm	0,9 N
519-348	Cabezal de cartucho	±1,0 mm	0,7 N
519-551 (este)	Amplificador analógico	±1500…±5 µm	no aplica
519-561	Amplificador digital	±2 / ±0,2 mm	no aplica

Artículos incluidos

Mu-Checker Analógico 519-551

Preguntas frecuentes

Preguntas y Respuestas

¿Cuáles son los intervalos del 519-551?

±1500, ±500, ±150, ±50, ±15 y ±5 µm, con lectura mínima de 50, 10, 5, 1, 0,5 y 0,1 µm.

¿Cuántos cabezales se conectan al 519-551?

Uno. Para medir con dos sensores y cálculo, el catálogo indica el tipo diferencial (519-553, analógico, o 519-561, digital).

¿El 519-551 tiene salida de datos?

Tiene salida analógica de ±1 V en la escala completa, con exactitud de ±0,1%, para registrador externo o secuenciador. No tiene salida Digimatic; para eso, el catálogo indica el 519-561.

¿El 519-551 tiene ajuste de cero?

Sí, con un toque. La zona de ajuste de cero es de 1/3 de la escala o menos en el modo CMP.

¿Cuál es la alimentación del 519-551?

100, 120, 220 o 240 VAC, con consumo de 5 VA o menos. Funciona de 0 a 40 °C.
