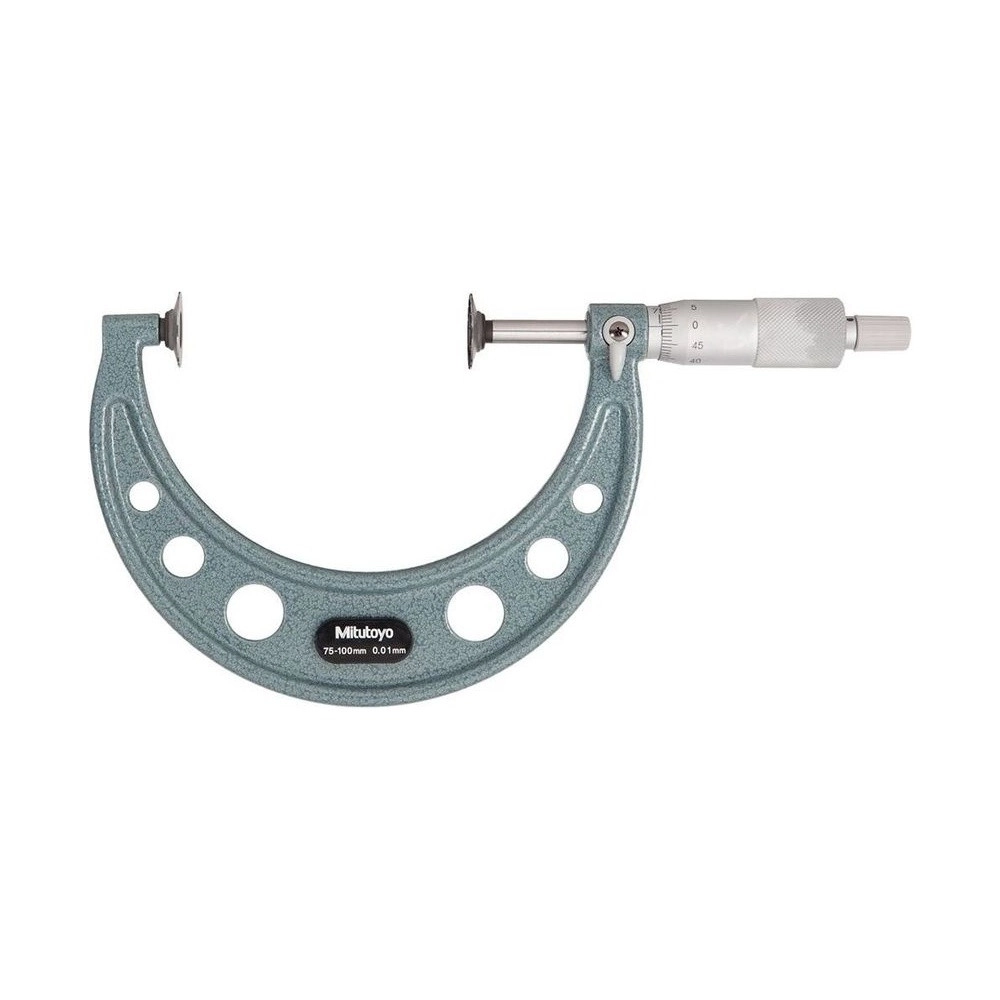

Micrómetro externo Tipo Disco 75-100 mm 0.01 mm 123-104

Micrómetro externo Tipo Disco 75-100 mm 0.01 mm 123-104 - Mitutoyo

Name: Micrómetro externo Tipo Disco 75-100 mm 0.01 mm 123-104
Brand: Mitutoyo
SKU: 123-104

SKU: 123-104

Cantidad

Sobre el producto

El Micrómetro Externo Tipo Disco Mitutoyo 123-104 es un micrómetro analógico (lectura en el tambor y en el manguito) para medir la medida sobre dientes (root tangent length) de engranajes, en el rango de 75 a 100 mm. Las caras de medición son de metal duro con acabado micro-lap, para durabilidad y estabilidad de la medición.

Tiene una graduación de 0,01 mm y un error máximo permitido de ±6 µm. El trinquete (ratchet stop) aplica una fuerza de medición constante, lo que garantiza lecturas repetibles incluso entre operadores. Incluye una barra patrón de ajuste para fijar el origen al inicio del rango.

Al ser mecánico, no depende de pila ni de electrónica, por lo que está listo para usar en cualquier momento. Incluye estuche, llave, barra patrón y certificado de inspección.

Rango 75–100 mm · graduación 0,01 mm
Exactitud ±6 µm · caras de metal duro
Tipo Disco
Analógico · sin pila · trinquete (ratchet stop)

Diferenciales

Aspectos destacados del producto

Lo que caracteriza al Micrómetro Externo Tipo Disco 123-104

Mide medir la medida sobre dientes (root tangent length) de engranajes en el rango de 75 a 100 mm, con una graduación de 0,01 mm.

Los topes delgados en forma de disco entran entre los dientes y apoyan sobre los flancos para la lectura del vano sobre dientes.

Caras de medición en metal duro con acabado micro-lap: más durabilidad y estabilidad en la medición.

El trinquete (ratchet stop) aplica una fuerza de medición constante, lo que garantiza lecturas repetibles entre operadores.

No depende de electrónica ni de pila: listo para usar en cualquier momento, con bajo mantenimiento.

Error máximo permitido de ±6 µm en el rango, adecuado para el control dimensional de piezas mecanizadas.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones del día a día que el micrómetro externo tipo disco 123-104 ayuda a resolver

Desafío Medir medir la medida sobre dientes (root tangent length) de engranajes

Se necesita un instrumento fiable y de bajo mantenimiento para esa medición en el rango de 75 a 100 mm.

Solución

El 123-104 mide con una graduación de 0,01 mm y caras de metal duro, sin depender de pila.

Desafío Estandarizar la fuerza de contacto

Cerrar el micrómetro con fuerza irregular genera variación de un operador a otro.

Solución

El trinquete (ratchet stop) aplica siempre la misma fuerza de medición, lo que mejora la repetibilidad.

Desafío Tener un instrumento listo a cualquier hora

Los instrumentos digitales dependen de pila y pueden estar descargados en el momento de usarlos.

Solución

Al ser mecánico, el 123-104 está siempre listo, sin pila que cambiar ni cargar.

Desafío Fijar el origen en el rango

Los rangos que no empiezan en cero necesitan una referencia física.

Solución

La barra patrón que acompaña al producto define el origen, sin depender de un patrón por separado.

Datos Técnicos

Información Técnica

Especificaciones, detalles, variantes y artículos incluidos.

Especificaciones

Temporada: 123
Modelo: Disco
Fuerza de medición: 5 - 10 N
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 75-100mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,006mm
Tecnología: Analógico
Notas y observaciones: Estructura de protección térmica, adecuada para la medición de engranajes.
Caras de Metal Duro: Sí (discos)
Paso del Husillo: 0,5mm
Planitud de las Caras: 1µm
Paralelismo: 4µm

Detalles técnicos

Tipo: Micrómetro analógico (lectura en el tambor)
Rango de medición: 75 a 100 mm
Graduación: 0,01 mm
Error máximo permitido (EMP): ±6 µm
Caras de medición: Metal duro, acabado micro-lap
Fuerza de medición: Trinquete (ratchet stop) de fuerza constante
Ajuste del origen: Barra patrón de ajuste (incluida)
Alimentación: No requiere (mecánico, sin pila)

Variantes de la serie

Micrómetro Externo Tipo Disco — Serie 123

Código	Rango de medición	Exactitud (EMP)
123-101	0–25 mm	±4 µm
123-102	25–50 mm	±4 µm
123-103	50–75 mm	±6 µm
123-104 (este)	75–100 mm	±6 µm
123-105	100–125 mm	±7 µm

Artículos incluidos

Micrómetro Externo Tipo Disco 75 a 100 mm (123-104)
Barra patrón de ajuste
Estuche
Llave (spanner)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el micrómetro externo tipo disco 123-104?

El 123-104 sirve para medir la medida sobre dientes (root tangent length) de engranajes, en el rango de 75 a 100 mm. Es un micrómetro analógico, con lectura en el tambor y en el manguito, y caras de medición de metal duro.

¿Cuál es la graduación y la exactitud del micrómetro 123-104?

El 123-104 tiene una graduación de 0,01 mm y un error máximo permitido de ±6 µm en el rango de 75 a 100 mm.

¿El micrómetro 123-104 necesita pila?

No. El 123-104 es un micrómetro analógico (mecánico): no usa pila ni electrónica, lo que reduce el mantenimiento y lo deja siempre listo para usar.

¿Cómo mantener la exactitud del micrómetro 123-104?

Guarde el 123-104 limpio y seco en el estuche, evite caídas y realice la recalibración periódica según su sistema de gestión de la calidad. Incluye certificado de inspección de fábrica.

Calidad Garantizada

Certificaciones y Tecnologías

El 123-104 reúne la calidad Mitutoyo en micrómetros analógicos.

Caras de medición en metal duro con acabado micro-lap, para durabilidad y estabilidad.

Incluye los datos de inspección de fábrica del instrumento, para uso con confianza y trazabilidad.
