Name: Micrómetro interno tubular Serie 339 - modelo con extensión leve tipo tubo - 339-302
Brand: Mitutoyo
SKU: 339-302

SKU: 339-302

Cantidad

Sobre el producto

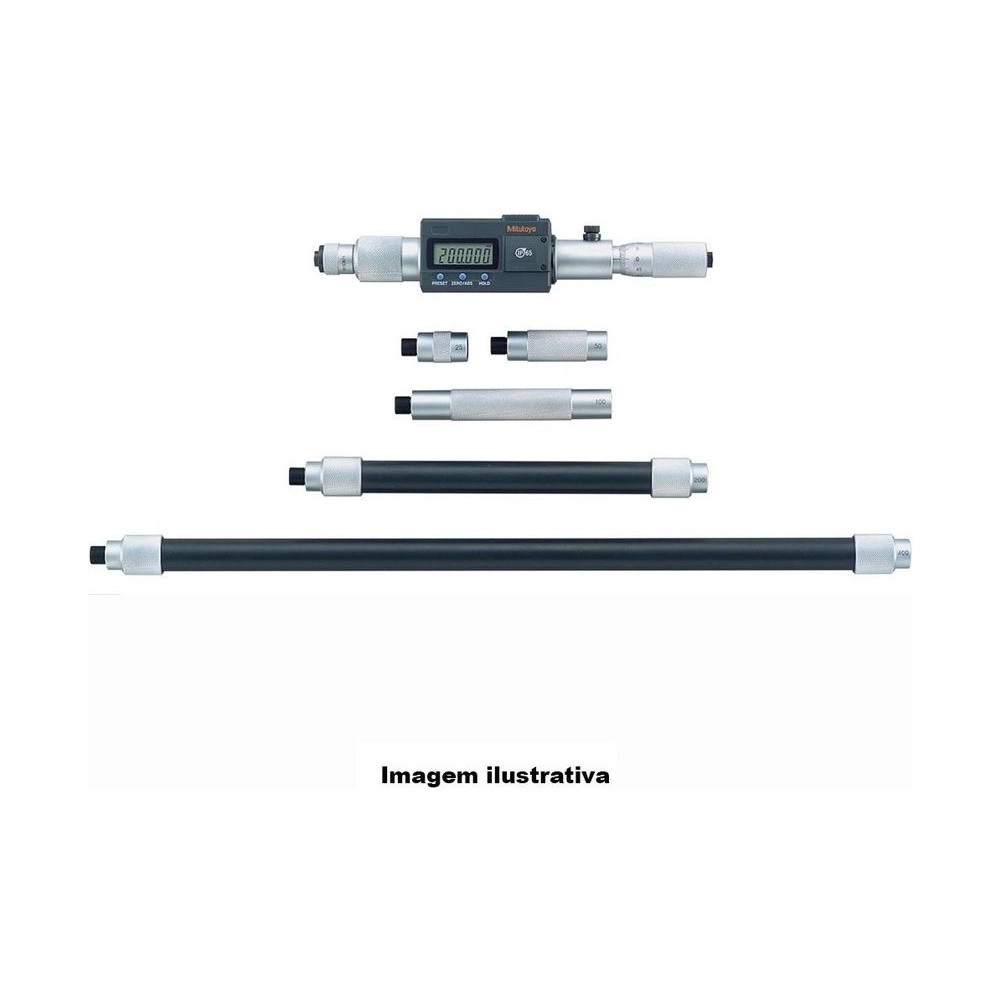

El Micrómetro Interno Tubular Digital (Extensión por Tubo) Mitutoyo 339-302 mide grandes diámetros internos en el rango de 200 a 2000 mm, combinando un cabezal micrométrico digital con tubos de extensión intercambiables. Es el instrumento para medir internamente cilindros, carcasas y tuberías de gran porte, ahora con lectura digital de 0,001 mm y registro de los datos.

Tiene salida de datos para enviar las mediciones a la computadora y al control estadístico de proceso (CEP), y protección IP65 (a prueba de agua y polvo), lo que permite usarlo en presencia de fluido de corte. Las caras de medición son de metal duro; el cabezal tiene error de avance del husillo de 8 µm y carrera de 25 mm.

Funciona con batería SR44 (vida aproximada de 1,2 año en uso normal) y trae puesta a cero, restauración de origen, retención de lectura, preset de 2 puntos, bloqueo de función, apagado automático y alarma de error. El origen se ajusta con bloque patrón o anillo de referencia. Incluye el juego de tubos (tubos de 25, 50, 100, 200 (2) y 400 (3) mm), estuche y certificado de inspección.

Grandes diámetros internos · rango 200–2000 mm · digital
Resolución 0,001 mm · salida de datos
Protección IP65 · caras de metal duro
Tubos de extensión intercambiables · batería SR44

Diferenciales

Destacados del producto

Lo que caracteriza al Micrómetro Interno Tubular Digital 339-302

Mide el diámetro interno en el rango de 200 a 2000 mm con lectura digital de 0,001 mm, en piezas de gran porte.

Resistente a agua, aceite y polvo (IP65): puede usarse directamente en presencia de fluido de corte.

Transmite las mediciones a la computadora y al control estadístico de proceso, reduciendo el error de digitación.

Agregando tubos al cabezal, la misma unidad cubre todo el rango, reduciendo la cantidad de instrumentos.

El cabezal micrométrico tiene error de avance del husillo de 8 µm, con carrera de 25 mm y caras de metal duro.

Funciona con batería SR44, con vida aproximada de 1,2 año en uso normal.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones del día a día que el micrómetro interno tubular digital 339-302 ayuda a resolver

Desafío Medir el diámetro interno de piezas de gran porte y registrar el dato

Anotar la lectura de piezas grandes a mano genera error; y el ambiente suele tener fluido de corte.

Solución

El 339-302 tiene lectura digital, salida de datos y protección IP65: mide en el rango de 200 a 2000 mm y envía el valor directamente a la computadora.

Desafío Cubrir un rango amplio con un solo instrumento

Comprar un micrómetro para cada diámetro sería caro.

Solución

Con el juego de tubos de extensión, el 339-302 cubre todo el rango de 200 a 2000 mm con una sola unidad.

Desafío Medir en presencia de fluido de corte

El agua y el aceite dañan los instrumentos sin protección.

Solución

La protección IP65 del 339-302 permite usarlo directamente en el ambiente de mecanizado, con salpicaduras de fluido.

Desafío Integrar las mediciones al control de calidad

Transcribir mediciones a mano es lento y propenso a error.

Solución

La salida de datos envía cada lectura al CEP; las opciones de conexión están en la pestaña Transmisión de datos.

Datos Técnicos

Información Técnica

Especificaciones, detalles, transmisión de datos, variaciones de la serie y elementos incluidos.

Especificaciones

Marca: Mitutoyo
Serie: 339
Modelo: Tubular ligero
Capacidad: 200 - 2000mm
Curso del micrómetro: 25mm
Extensiones/Cant: 8
Extensiones/Tamaño: 25,50,100,200 (2pçs),400 (3pçs)mm
Unidad Digital: 200 - 225mm

Detalles técnicos

Aplicación: Diámetro interno de cilindros, carcasas y tuberías de gran porte
Rango de medición: 200 a 2000 mm
Resolución: 0,001 mm
Sistema: Extensión por tubos intercambiables
Error de avance del husillo: 8 µm
Carrera del cabezal: 25 mm
Lectura: Digital, con salida de datos Digimatic
Protección: IP65 (a prueba de agua y polvo)
Detección de posición: Encoder rotativo por inducción electromagnética
Caras de medición: Metal duro
Extensiones incluidas: Tubos de 25, 50, 100, 200 (2) y 400 (3) mm
Alimentación: Batería SR44 (vida aprox. 1,2 año)

Transmisión de datos

El 339-302 tiene salida de datos Digimatic. A continuación, las formas de transmitir las mediciones a la computadora o al control estadístico de proceso (CEP), con los accesorios que la tienda vende. Elija según su entorno.

Opción	Qué comprar	Indicada para
1. Cable USB (Input Tool)	06AFM380B	Banco fijo junto a la computadora, la opción más simple y económica
2. Radiofrecuencia U-WAVE fit, protección IP67	02AZF300 + 264-622B + 02AZD810E	Varios bancos, ambiente con fluido de corte
3. Radiofrecuencia U-WAVE fit	02AZF300 + 264-623B + 02AZD810E	Varios bancos, uso general
4. Bluetooth U-WAVE, protección IP67	02AZF300 + 264-626B	PC, tablet o celular sin receptor, ambiente con fluido
5. Bluetooth U-WAVE, LED y señal sonora	02AZF300 + 264-627B	PC, tablet o celular, confirmación visible y audible
6. Cable Digimatic 1 m	05CZA662	Ya cuenta con colector/procesador Digimatic
7. Cable Digimatic 2 m	05CZA663	Ya cuenta con colector Digimatic, mayor distancia

Opción 1

Cable USB (Input Tool)

Necesita estos elementos: 06AFM380B (Interfaz Input Tool USB de Entrada Directa ITN, Tipo B)

El cable conecta el micrómetro al puerto USB y se comporta como un teclado: al presionar el botón DATA, la lectura se escribe directamente en Excel o en cualquier campo de texto. No requiere software adicional.

06AFM380BInterfaz Input Tool USB de Entrada Directa ITN, Tipo BVer producto →

Opción 2

Radiofrecuencia U-WAVE fit, protección IP67

Necesita estos elementos: 02AZF300 (Unidad de conexión U-WAVE fit) + 264-622B (Transmisor U-WAVE fit para micrómetros, protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El transmisor U-WAVE fit se acopla al micrómetro y envía las mediciones por radiofrecuencia al receptor U-WAVE-R conectado a la PC, sin cables entre el instrumento y la computadora. Esta versión tiene protección IP67, resistente a salpicaduras de fluido de corte.

02AZF300Unidad de conexión U-WAVE fitVer producto →

264-622BTransmisor U-WAVE fit para micrómetros, protección IP67Ver producto →

02AZD810EReceptor inalámbrico U-WAVE-RVer producto →

Opción 3

Radiofrecuencia U-WAVE fit

Necesita estos elementos: 02AZF300 (Unidad de conexión U-WAVE fit) + 264-623B (Transmisor U-WAVE fit para micrómetros) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La misma transmisión por radiofrecuencia al receptor U-WAVE-R, en la versión estándar (sin protección IP67), para ambientes secos.

02AZF300Unidad de conexión U-WAVE fitVer producto →

264-623BTransmisor U-WAVE fit para micrómetrosVer producto →

02AZD810EReceptor inalámbrico U-WAVE-RVer producto →

Opción 4

Bluetooth U-WAVE, protección IP67

Necesita estos elementos: 02AZF300 (Unidad de conexión U-WAVE fit) + 264-626B (Transmisor U-WAVE Bluetooth para micrómetros, protección IP67)

El transmisor Bluetooth envía las mediciones directamente a una PC, tablet o celular con Bluetooth, sin receptor dedicado. Versión con protección IP67 para ambiente con salpicaduras.

02AZF300Unidad de conexión U-WAVE fitVer producto →

264-626BTransmisor U-WAVE Bluetooth para micrómetros, protección IP67Ver producto →

Opción 5

Bluetooth U-WAVE, LED y señal sonora

Necesita estos elementos: 02AZF300 (Unidad de conexión U-WAVE fit) + 264-627B (Transmisor U-WAVE Bluetooth para micrómetros, LED y señal sonora)

Transmisión Bluetooth directa a la PC, tablet o celular, con LED y señal sonora que confirman cada envío de medición.

02AZF300Unidad de conexión U-WAVE fitVer producto →

264-627BTransmisor U-WAVE Bluetooth para micrómetros, LED y señal sonoraVer producto →

Opción 6

Cable Digimatic 1 m

Necesita estos elementos: 05CZA662 (Cable de comunicación a prueba de agua con botón DATA, 1 m)

Cable con botón DATA que conecta la salida Digimatic del micrómetro a un procesador/colector Digimatic (o multiplexor), para quien ya usa ese ecosistema.

05CZA662Cable de comunicación a prueba de agua con botón DATA, 1 mVer producto →

Opción 7

Cable Digimatic 2 m

Necesita estos elementos: 05CZA663 (Cable de comunicación a prueba de agua con botón DATA, 2 m)

La misma conexión del cable de 1 m, con 2 metros para mayor distancia hasta el colector.

05CZA663Cable de comunicación a prueba de agua con botón DATA, 2 mVer producto →

Todas las opciones usan la salida Digimatic estándar (enviar la medición). El modo Digimatic S1 (bidireccional, configurar el instrumento desde la PC) requiere el software USB-ITPAK y no es compatible con el sistema U-WAVE.

Variaciones de la serie

Micrómetros Internos Tubulares — Series 137, 139 y 339

Código	Rango de medición	Tipo
137-204	50–1000 mm	Varilla analógico
137-205	50–1500 mm	Varilla analógico
137-209	50–1000 mm	Varilla metal duro
139-177	100–2100 mm	Tubo analógico
339-302 (este)	200–2000 mm	Tubo digital IP65

Elementos incluidos

Micrómetro interno tubular digital 200 a 2000 mm (339-302)
Juego de tubos de extensión
Batería SR44
Estuche
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide el micrómetro interno tubular digital 339-302?

El 339-302 mide grandes diámetros internos en el rango de 200 a 2000 mm, como cilindros y tuberías, con lectura digital de 0,001 mm y tubos de extensión intercambiables.

¿El micrómetro interno tubular digital 339-302 puede usarse con fluido de corte?

Sí. El 339-302 tiene protección IP65 (a prueba de agua y polvo), por lo que puede usarse directamente en presencia de fluido de corte, sin riesgo de daño por salpicaduras.

¿El micrómetro interno tubular digital 339-302 envía las mediciones a la computadora?

Sí. El 339-302 tiene salida de datos Digimatic: con el accesorio adecuado (cable USB, cable Digimatic o transmisor inalámbrico U-WAVE) las mediciones van directamente a la computadora o al CEP. Las opciones están en la pestaña Transmisión de datos.

¿Cuál es la resolución y el rango del micrómetro interno tubular digital 339-302?

El 339-302 tiene resolución de 0,001 mm, rango de 200 a 2000 mm y error de avance del husillo de 8 µm en el cabezal. La exactitud de la medición depende también del ajuste del origen con bloque patrón o anillo de referencia.
