Patrón de Calibración para Calibres y Trazadores de Altura 0-300mm - 515-555 - Mitutoyo

SKU: 515-555

¿Cómo funciona la cotización?

1Haz clic en “Solicitar Cotización” para agregar el producto.
2Abre “Ver cotización” y completa el formulario con tus datos.
3Nuestro equipo te responde con precio, plazo y disponibilidad.

Producto original Mitutoyo con garantía. Cotización sin compromiso.

¿Prefieres hablar con nosotros?

Fesepsa S.A. · (+51) 989 862 086 · Central (01) 451-1052

Garantía
Producto original Mitutoyo
Accesorios incluidos
Certificado de inspección de fábrica
Compra Segura
100% protegida
Sobre el producto

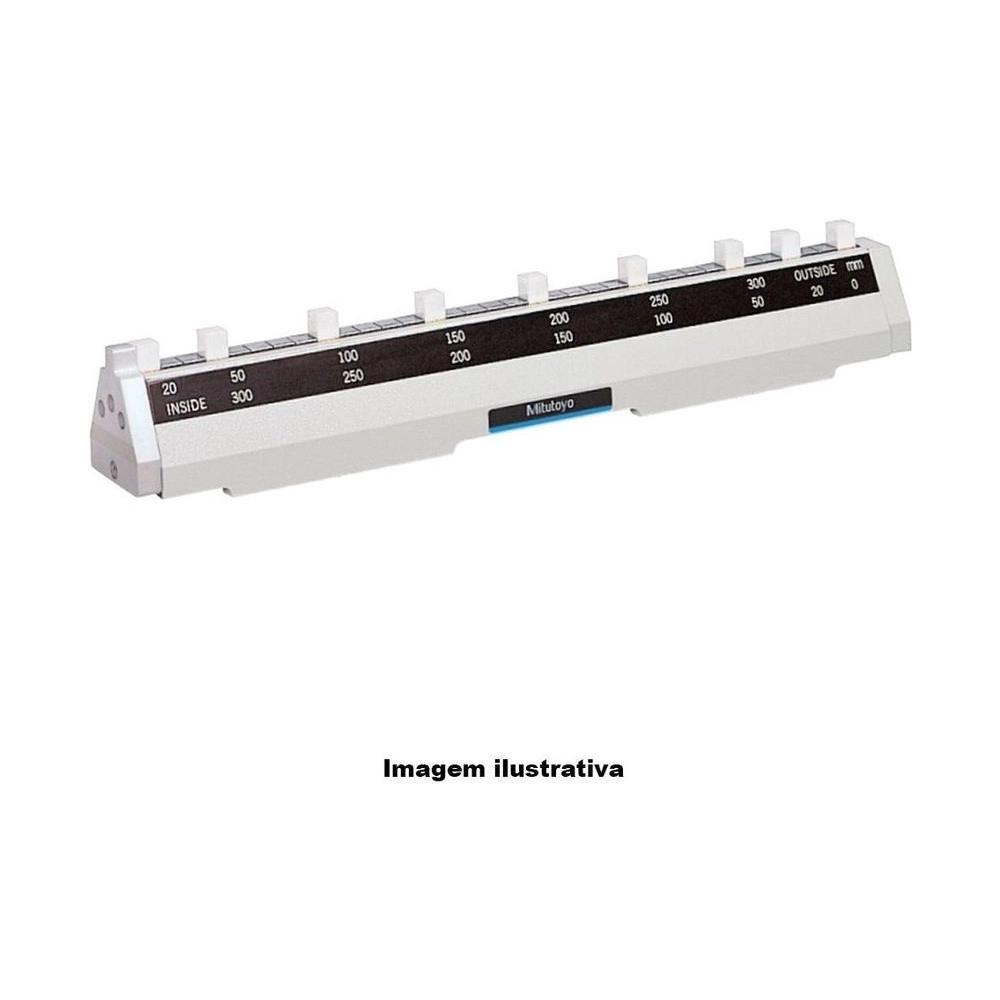

Modelo CERA Caliper Checker de la serie 515 que verifica calibres y trazadores de altura de 0 a 300 mm, con exactitud del paso de los bloques de ±5,0 µm y paralelismo de 2,0 µm.

Fue hecho para inspeccionar calibres, en la medición externa y en la interna, y también se pone de pie, perpendicular a la superficie, para verificar trazadores de altura. Para calibre externo y trazador la referencia es el plano del extremo inferior; para calibre interno, el plano de referencia interno.

Las posiciones de medición del dibujo del catálogo son 20, 50, 100, 150, 200, 250 y 300 mm. El cuerpo tiene 374,5 mm de largo y 4 kg.

Resumen técnico
  • Rango 0 - 300 mm · posiciones de 20 a 300 mm
  • Paso de los bloques ±5,0 µm · banda única
  • Paralelismo 2,0 µm · entre las caras
  • 4 kg · 374,5 × 50 × 63 mm

Aspectos destacados del producto

Lo que distingue al 515-555 dentro de la serie 515.

Rango de 0 a 300 mm

Siete posiciones, de 20 a 300 mm, para calibre y trazador de hasta 300 mm.

Paso de ±5,0 µm

Exactitud de cada bloque en todo el rango, desde el plano de referencia del extremo inferior.

Paralelismo de 2,0 µm

Entre las caras de cada bloque, de 20 a 300 mm.

Externo e interno

Caras para cerrar las puntas sobre el bloque y para abrir las puntas entre ellas.

De pie para trazador

Perpendicular al mármol, se vuelve una escalera de cotas para el trazador de altura.

Estuche 602162

Estuche de madera opcional, el mismo del modelo de 12 pulgadas.

Características principales

Lo que significa en la práctica cada dato del 515-555.

  • 0 - 300 mm Rango

    Posiciones de 20, 50, 100, 150, 200, 250 y 300 mm, externas e internas, en un cuerpo de 374,5 mm: cubre el calibre de 300 mm completo y el trazador de altura hasta esa cota, sin armar bloques sueltos (catálogo 2024, pág. 05-16).

  • ±5,0 µm Exactitud del paso

    Cada bloque está a ±5,0 µm de la cota nominal, medido desde el plano de referencia del extremo inferior (calibre externo y trazador) o del plano interno (calibre interno): es el error que el patrón suma a la verificación; lo que pase de eso es del instrumento (pág. 05-16).

  • 2,0 µm Paralelismo

    Las caras de cada bloque son paralelas dentro de 2,0 µm en todo el rango de 20 a 300 mm: la punta del calibre puede apoyar en puntos distintos de la cara sin que la lectura cambie por causa del patrón (pág. 05-16).

  • Mismas cotas Externo e interno

    Caras externas para cerrar las puntas sobre el bloque y caras internas para abrir las puntas entre ellas, en las mismas cotas: un solo patrón verifica las dos mediciones del calibre, sin anillo ni bloque aparte para la interna (pág. 05-16, dibujo).

  • Perpendicular al mármol De pie para trazador

    Queda perpendicular al mármol para verificar trazadores de altura, con la misma referencia del extremo inferior del calibre externo; acostado, el catálogo pide cuidado, porque la cara inferior y la cara de medición no son exactamente perpendiculares (pág. 05-16).

  • 374,5 mm, 4 kg Cuerpo y masa

    Sección de 50 × 63 mm y 4 kg, el más liviano de los métricos: cabe en el banco y en el estuche de madera opcional 602162, el mismo del modelo de 12 in; sale con certificado de inspección de fábrica (pág. 05-16).

¿Qué problemas resuelve este producto?

Situaciones de calibración en las que el 515-555 es la elección correcta.

Desafío Verificar el calibre sin juego de bloques patrón

Armar la verificación con bloques sueltos lleva tiempo y exige cuidado con cada bloque.

Solución

El 515-555 reúne las posiciones de 20 a 300 mm en un solo cuerpo.

Desafío Controlar punta externa e interna por separado

El calibre debe verificarse en las dos mediciones, y cada una pide una referencia.

Solución

El 515-555 tiene las caras para medición externa y para medición interna.

Desafío Verificar un trazador de altura

El trazador necesita referencia en vertical, sobre el mármol.

Solución

El 515-555 queda de pie, perpendicular a la superficie, con posiciones hasta 300 mm.

Desafío Guardar el patrón sin protección

Un patrón guardado suelto en el banco queda expuesto a golpes.

Solución

Para el 515-555, el catálogo ofrece el estuche de madera opcional 602162.

Información Técnica

Especificaciones, detalles de construcción, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 515
  • Modelo: para Calibradores y Trazadores de Altura
  • Capacidad: 0 - 300mm
  • Exactitud del paso entre los bloques/20 - 300mm: ±5,0μm
  • Paralelismo del paso entre los bloques/20 - 300mm: 2,0μm
  • Paralelismo: 2µm

Detalles técnicos

Masa
4 kg
Largo
374,5 mm
Sección
50 × 63 mm
Referencia (externo y trazador)
Plano de referencia del extremo inferior
Referencia (interno)
Plano de referencia interno
Estuche de madera (opcional)
602162

Variantes de la serie

Patrones CERA Caliper Checker de la serie 515 disponibles en la tienda

Código Rango Exactitud del paso Paralelismo
515-555 (este) 0 - 300 mm ±5,0 µm 2,0 µm
515-556-2 0 - 600 mm ±5,0 µm (20-300) / ±7,0 µm (350-600) 2,0 µm / 4,0 µm
515-565 0 - 12" ±0,0002" 0,00008"

Artículos incluidos

  • Patrón de Calibración CERA Caliper Checker 515-555
  • Caja de cartón
  • Certificado de inspección de fábrica

Video

Preguntas y Respuestas

¿Qué posiciones tiene el 515-555?

20, 50, 100, 150, 200, 250 y 300 mm, según el dibujo del catálogo.

¿El 515-555 viene con estuche?

El estuche de madera es opcional: código 602162, para los modelos de 300 mm y de 12".

¿Cuál es la diferencia entre el 515-555 y el 515-556-2?

El rango: el 515-556-2 llega a 600 mm, con ±7,0 µm de paso y 4,0 µm de paralelismo en el tramo de 350 a 600 mm.

¿Puedo usar el patrón 515-555 acostado?

Sí, con cuidado: el catálogo advierte que la cara inferior y la cara de medición no son exactamente perpendiculares entre sí.

¿Cuál es la referencia de la exactitud de los bloques del 515-555?

Para calibre externo y trazador de altura, el plano de referencia del extremo inferior; para calibre interno, el plano de referencia interno.
