Vernier Pie de Rey Digital Mitutoyo 150mm 500-196-30 - ABSOLUTE

Vernier Pie de Rey Digital Mitutoyo 150mm 500-196-30 - ABSOLUTE - Mitutoyo

Name: Vernier Pie de Rey Digital Mitutoyo 150mm 500-196-30 - ABSOLUTE
Brand: Mitutoyo
SKU: 500-196-30

SKU: 500-196-30

Cantidad

Sobre el producto

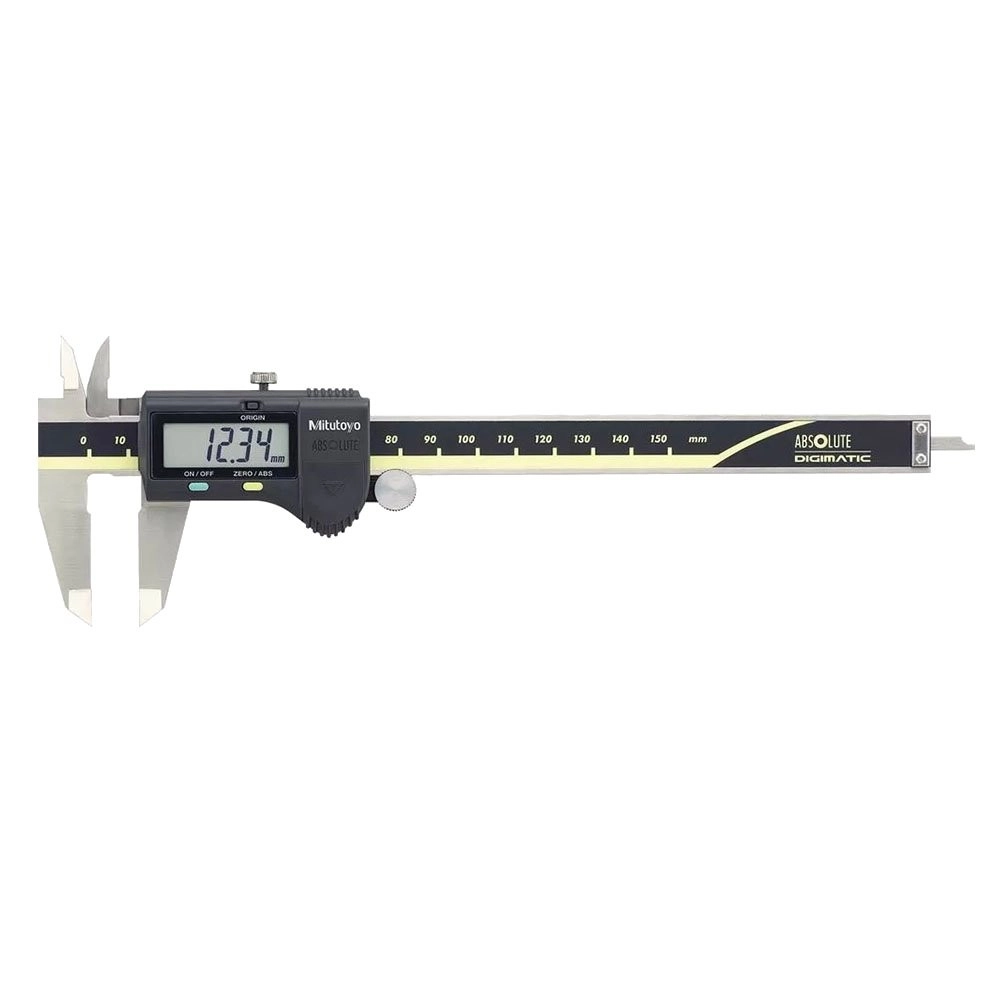

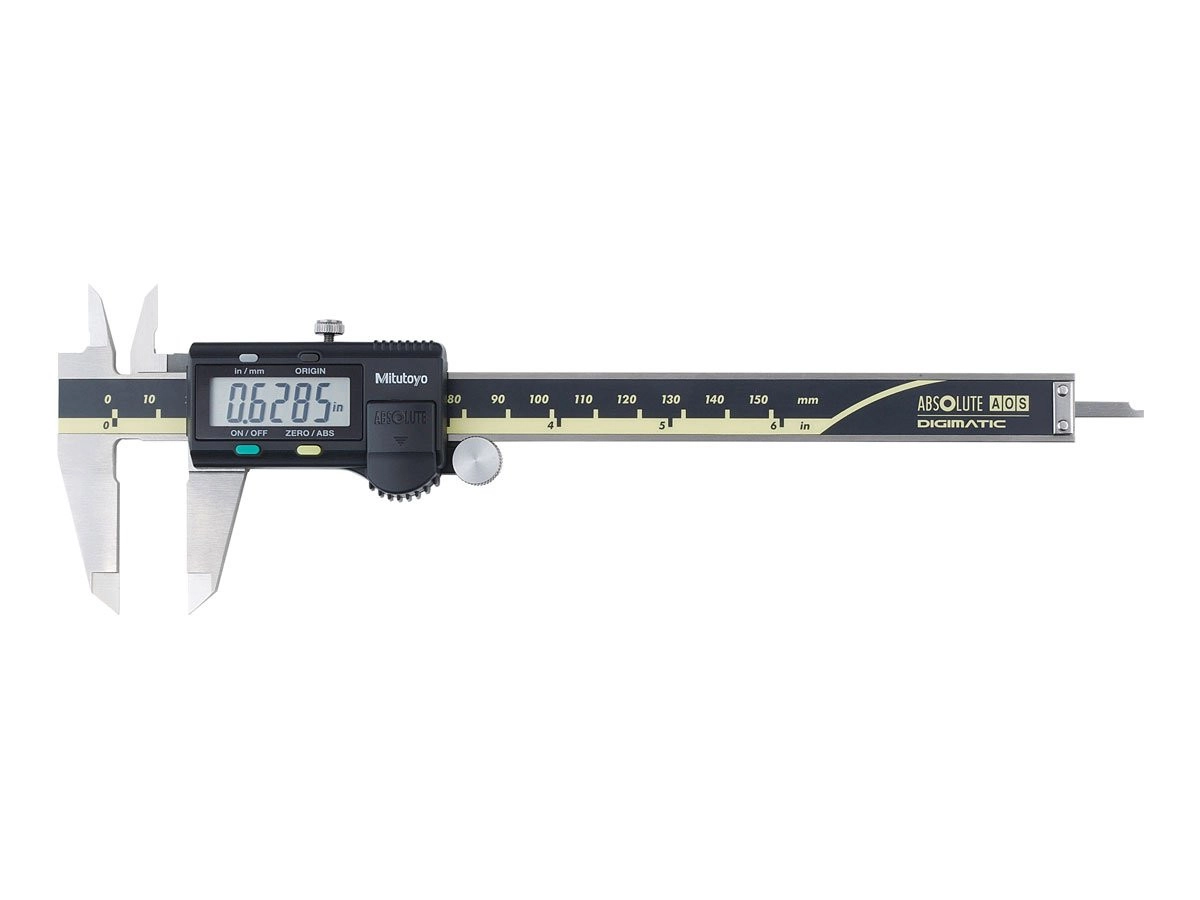

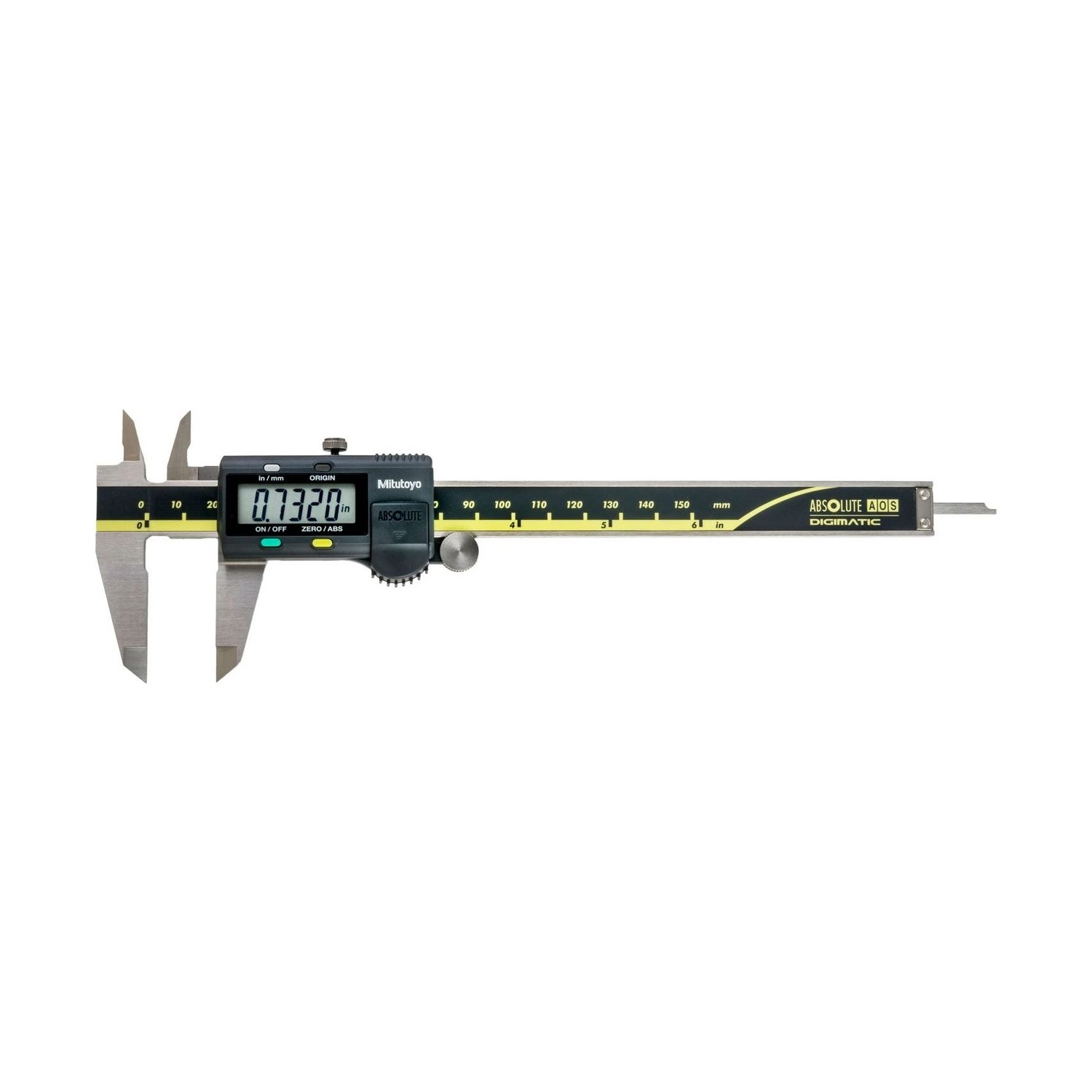

El Pie de Rey Digital ABSOLUTE Mitutoyo 500-196-30 pertenece a la Serie 500, equipada con la exclusiva tecnología ABSOLUTE de escala inductiva electromagnética. Tiene un rango de medición de 0-150mm / 0-6" y resolución de 0,01mm / 0,0005". Es el modelo sin función de salida de datos.

Con la tecnología ABSOLUTE, al encenderse el instrumento ya muestra el valor absoluto, sin necesidad de puesta a cero, siempre que el origen se haya configurado previamente. El botón ZERO/ABS permite poner a cero la pantalla en cualquier posición del cursor para mediciones por comparación y volver al modo absoluto, mostrando el valor real respecto al origen.

Permite medición externa, interna, de resaltes y de profundidad (esta mediante la barra de profundidad tipo lámina). Incluye batería SR44 (Ref. 938882) y manual del usuario. Temperatura de operación de 0 °C a 40 °C.

Rango 0-150mm (0-6"), resolución 0,01mm
Exactitud ±0,02mm (ISO 13385-1:2019)
Escala inductiva ABSOLUTE, respuesta ilimitada
Sin salida de datos · batería SR44 (~5 años)

Diferenciales

Destacados del producto

Las principales características del pie de rey digital ABSOLUTE 500-196-30

Escala inductiva electromagnética ABSOLUTE: al encender, el pie de rey ya muestra el valor absoluto, sin necesidad de puesta a cero.

Pone a cero la pantalla en cualquier posición del cursor para mediciones por comparación y vuelve al modo ABS, mostrando el valor real respecto al origen.

Sin conteo incorrecto causado por la velocidad de desplazamiento del cursor durante la medición.

Amplia pantalla LCD para mejor lectura, con movimiento suave y cómodo del cursor.

Medición externa, interna, de resaltes (escalones) y de profundidad con la barra tipo lámina.

Modelo Inch/Metric: el botón in/mm alterna el valor mostrado entre milímetros y pulgadas.

Especificaciones

Principales características

Conozca en detalle las características del pie de rey digital ABSOLUTE 500-196-30

Sistema ABSOLUTE de inducción electromagnética ESCALA ABSOLUTE

La escala inductiva electromagnética ABSOLUTE registra la posición de forma absoluta. Al encender, el instrumento ya muestra el valor absoluto, sin necesidad de puesta a cero, siempre que el origen se haya configurado con el botón ORIGIN.
Medición por comparación (modo INC) ZERO/ABS

El botón ZERO/ABS pone a cero la pantalla en cualquier posición del cursor para mediciones por comparación (modo INC) y permite volver al modo absoluto (ABS), mostrando el valor real respecto al origen.
Tiempo de respuesta ilimitado SIN ERROR POR VELOCIDAD

La velocidad máxima de respuesta es ilimitada: no hay conteo incorrecto causado por la velocidad de desplazamiento del cursor durante la medición.
Pantalla LCD amplia y movimiento suave ERGONOMÍA

Amplia pantalla LCD para mejor lectura, con movimiento suave y cómodo del cursor. El tornillo de fijación bloquea el cursor para la lectura tras retirar el pie de rey de la pieza.
Alerta de batería baja FIABILIDAD

Cuando la carga de la batería baja, aparece la indicación "B" en la pantalla, alertando al usuario antes de que la medición deje de ser posible.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 500-196-30 ayuda a eliminar

Desafío Pérdida de referencia al apagar el instrumento

Los instrumentos sin memoria de origen exigen poner a cero en cada uso, generando retrabajo y riesgo de error en la línea de inspección.

Solución

La tecnología ABSOLUTE mantiene el origen configurado. Al encender, el pie de rey ya muestra el valor absoluto, sin necesidad de puesta a cero.

Desafío Error de conteo al mover el cursor rápidamente

En encoders convencionales, desplazar el cursor demasiado rápido puede generar conteo incorrecto y lectura inválida.

Solución

El tiempo de respuesta es ilimitado: no hay conteo incorrecto causado por la velocidad de desplazamiento del cursor.

Desafío Necesidad de mediciones por comparación

Comparar piezas con una referencia exige poner a cero el instrumento en una posición específica y volver al valor real después.

Solución

El botón ZERO/ABS pone a cero la pantalla en cualquier posición (modo INC) y vuelve al modo absoluto (ABS) cuando se necesita.

Desafío Lectura exigida en milímetros y pulgadas

Los planos y normas pueden exigir ambas unidades, y la conversión manual es lenta y propensa a error.

Solución

Modelo Inch/Metric: la conversión pulg/mm se hace con un botón, alternando el valor mostrado entre milímetros y pulgadas.

Desafío Cambio frecuente de batería deteniendo la producción

Los instrumentos que consumen mucha energía exigen cambio constante de batería, interrumpiendo el trabajo.

Solución

La batería SR44 ofrece una vida útil de aproximadamente 5 años en uso normal.

Desafío Varios instrumentos para tipos de medición diferentes

Medir dimensiones externas, internas, resaltes y profundidad con instrumentos separados aumenta costo, tiempo y la probabilidad de error.

Solución

El 500-196-30 realiza los cuatro tipos de medición —externa, interna, de resaltes y de profundidad (barra tipo lámina)— con un solo pie de rey.

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

Temporada: 500
Modelo: ABSOLUTO DIGITAL AOS
Vida útil de la batería: Aprox. 5 años
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Capacidad en milÃmetros: 150mm
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-150mm
Alcance (in): 0-6"
Resolución (mm): 0,01mm
Resolución (in): 0,0005"
Exactitud (mm): ±0,02mm
Exactitud (in): ±0,001"
Protección IP: Sin protección
Material de las Mordazas: Acero inoxidable
Tipo de Mordaza: Estándar / Universal
Barra de Profundidad: Lámina (Blade)
Tecnología: Absolute

Detalles técnicos

Velocidad máx. de respuesta: Ilimitada
Pantalla: LCD, altura de carácter 9 mm
Escala (patrón de longitud): Encoder lineal inductivo electromagnético ABSOLUTE
Rueda de avance (thumb roller): Sí
Mordazas: Externas e internas estándar
Construcción: Acero inoxidable templado
Batería (referencia): SR44 (1 pza), 938882

Funciones

Tipos de medición

Medición externa

Con las mordazas externas, mide dimensiones externas como diámetros de ejes, espesores y anchos.

Medición interna

Con las mordazas internas, mide dimensiones internas como diámetros de agujeros y anchos de ranuras.

Medición de profundidad

Con la varilla de profundidad (lámina), mide la profundidad de agujeros y rebajes.

Medición de resalte (escalón)

Con la superficie de resalte, mide la altura de escalones y resaltes.

Recursos y operación

Medición Absoluta (ABS)

Tras encenderse, las mediciones pueden iniciarse sin necesidad de puesta a cero, si el origen está configurado previamente. La posición de origen absoluta puede modificarse pulsando el botón ORIGIN.

Medición Incremental (INC)

La pantalla puede ponerse a cero en cualquier posición del cursor mediante el botón ZERO/ABS, para mediciones por comparación.

Conversión pulg/mm

El botón in/mm alterna el valor mostrado entre milímetros y pulgadas.

Tornillo de fijación del cursor

Permite bloquear el cursor para realizar la lectura tras retirar el pie de rey de la pieza.

Alerta de batería baja

Cuando la carga de la batería baja, aparece la indicación "B" en la pantalla, alertando al usuario antes de que la medición deje de ser posible.

Encendido/Apagado con origen retenido (ABSOLUTE)

Botón para encender y apagar la pantalla y ahorrar batería cuando el pie de rey no está en uso. Como usa el sistema ABSOLUTE, al reencender la lectura se retoma desde el mismo origen, sin reconfigurar el cero.

Variaciones de la serie

Sin salida de datos

Código	Capacidad	Salida de datos
500-197-30	200 mm / 8"	No
500-196-30 (este)	150 mm / 6"	No
500-193-30	300 mm / 12"	No

Con salida de datos

Código	Capacidad	Salida de datos
500-171-30	150 mm / 6"	Sí
500-172-30	200 mm / 8"	Sí
500-173-30	300 mm / 12"	Sí

Ítems incluidos

Pie de Rey Digital ABSOLUTE 150 mm (500-196-30)
Batería SR44 de óxido de plataRef. 938882 · 1 unidad
Certificado de inspección
Certificado de garantía
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Este modelo tiene salida de datos?

No. El 500-196-30 es el modelo de la Serie 500 sin función de salida de datos. Para transmisión de datos, la Serie 500 cuenta con el modelo equivalente 500-171-30 (150 mm), con puerto de salida.

¿Cuál es el rango de medición y la resolución?

El rango de medición es de 0-150mm / 0-6", con resolución de 0,01mm / 0,0005".

¿Cuál es la exactitud del instrumento?

El error máximo admisible (EMPE) es de ±0,02mm para longitudes de medición de 0 a 200 mm, según la norma ISO 13385-1:2019.

¿Necesito poner a cero el pie de rey cada vez que lo enciendo?

No. Con la tecnología ABSOLUTE, al encender el instrumento ya muestra el valor absoluto, siempre que el origen (botón ORIGIN) se haya configurado previamente.

¿Qué tipos de medición puedo realizar?

Medición externa, medición interna, medición de resaltes (escalones) y medición de profundidad mediante la barra de profundidad tipo lámina.

¿Qué batería utiliza y cuánto dura?

Utiliza batería SR44 de óxido de plata (1 unidad, Ref. 938882), incluida en la caja. La vida útil es de aproximadamente 5 años en uso normal.

Calidad Garantizada

Certificaciones y Conformidades

El 500-196-30 reúne tecnologías y normas Mitutoyo de precisión y calidad.

Escala electrónica de lectura directa de la posición absoluta. No necesita poner a cero el punto de origen después de encender.

Tecnología digital Digimatic de Mitutoyo, estándar de lectura digital de la línea de instrumentos de medición.

Incluye los datos de inspección del instrumento, para un uso con confianza y trazabilidad a la norma.
