Sobre el producto

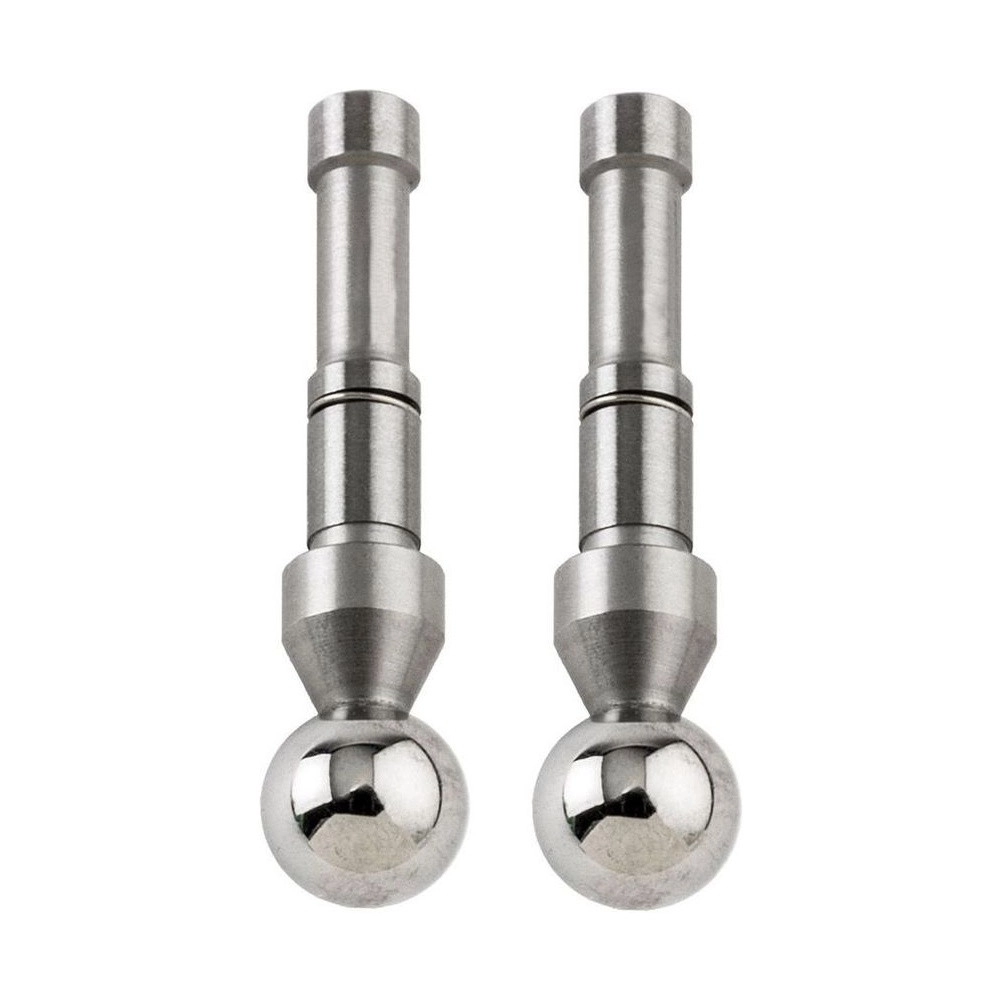

El Juego de Yunque y Punta Esféricos Mitutoyo 124-819 es un accesorio opcional de los micrómetros para engranajes de la serie 124, del tipo con yunque y punta esféricos intercambiables. La esfera tiene 8,0 mm de diámetro y corresponde a engranajes de módulo 4,75, o paso diametral 5,5.

Estos micrómetros miden el diámetro sobre pernos de engranajes con esferas de precisión. Como el yunque y la punta son intercambiables, el mismo micrómetro atiende módulos de 0,5 a 5,25: basta cambiar el juego por el que corresponde al engranaje.

En la tabla de Mitutoyo, el 124-819 es el penúltimo en tamaño de esfera, entre el 124-818 (7,938 mm) y el 124-820 (8,731 mm). Para el cálculo del diámetro sobre pernos, el catálogo remite a la Guía Rápida de Instrumentos de Medición de Precisión, en la pág. 13-8.

Esfera de 8,0 mm
Engranaje de módulo 4,75 · paso diametral 5,5
Para micrómetros para engranajes de la serie 124
Juego de yunque y punta intercambiables

Diferenciales

Aspectos destacados del producto

Lo que el 124-819 aporta al micrómetro para engranajes.

Para el módulo 4,75.

Medición en engranajes.

Micrómetros para engranajes.

Se cambia según el módulo.

En el mismo juego.

Para engranajes en pulgadas.

Especificaciones

Características principales

Lo que define al 124-819.

8,0 mm Esfera

En el yunque y en la punta.
4,75 Módulo

Del engranaje medido.
5,5 Paso diametral

Para engranajes en pulgadas.
Juego Suministro

Yunque y punta.
Serie 124 Compatible

Micrómetros para engranajes.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición de engranajes en las que el 124-819 resuelve.

Desafío Medir engranaje de módulo 4,75

En el micrómetro de la serie 124, las esferas son opcionales.

Solución

El 124-819 es el juego con esfera de 8,0 mm para ese módulo.

Desafío Diámetro sobre pernos

Verificar un engranaje pide la medida sobre pernos, y no solo el diámetro exterior.

Solución

Montado en el micrómetro serie 124, el 124-819 hace esa medida con esferas de precisión.

Desafío Varios módulos con un micrómetro

Cada módulo pide un tamaño de esfera.

Solución

Cambiando el juego, el micrómetro serie 124 atiende de 0,5 a 5,25; el 124-819 cubre el módulo 4,75.

Desafío Engranaje especificado en pulgadas

Los planos en pulgadas traen el paso diametral, no el módulo.

Solución

En la tabla, el 124-819 corresponde al paso diametral 5,5.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 124
Modelo: Punta de medición
Marca: Mitutoyo
Notas y observaciones: Juego de yunque y punta esféricos intercambiables, con esfera de 8,0 mm, para medir el diámetro sobre pernos de engranajes de módulo 4,75 (paso diametral 5,5) en los micrómetros para engranajes de la serie 124.

Detalles técnicos

Diámetro de la esfera: 8,0 mm
Módulo del engranaje: 4,75
Paso diametral: 5,5
Suministro: Juego: yunque y punta esféricos
Micrómetros compatibles: Serie 124 (124-173 a 124-195, de 0 a 300 mm), tipo con yunque y punta esféricos intercambiables
Línea de juegos: 124-801 a 124-824, esferas de 0,8 a 8,731 mm, módulos de 0,5 a 5,25

Funciones

Cómo trabaja el 124-819

Medición sobre pernos

Montado en el micrómetro, el juego mide el diámetro sobre pernos del engranaje con esferas de precisión.

Cambio según el módulo

El yunque y la punta son intercambiables: se elige el juego por el módulo o por el paso diametral del engranaje.

Fuerza constante

El micrómetro serie 124 tiene trinquete, que mantiene la fuerza de medición constante.

Variantes de la serie

Juegos de esferas de la serie 124 disponibles en la tienda

Código	Esfera	Módulo	Paso diametral
124-819 (este)	8,0 mm	4,75	5,5

Artículos incluidos

Yunque esférico (esfera de 8,0 mm)
Punta esférica (esfera de 8,0 mm)

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el 124-819?

Un juego de yunque y punta esféricos intercambiables, con esfera de 8,0 mm, para los micrómetros para engranajes de la serie 124.

¿Para qué módulo sirve el 124-819?

Para engranajes de módulo 4,75, lo que corresponde al paso diametral 5,5.

¿En qué micrómetro encaja el 124-819?

En los micrómetros para engranajes de la serie 124, del tipo con yunque y punta esféricos intercambiables: 124-173 a 124-195, de 0 a 300 mm.

¿Qué otros tamaños de esfera existen además del 124-819?

La tabla va del 124-801 (esfera de 0,8 mm, módulo 0,5 a 0,55) al 124-820 (8,731 mm, módulo 5,0 a 5,25). Los vecinos del 124-819 son el 124-818 (7,938 mm, módulo 4,5) y el 124-820.

¿El 124-819 viene con el micrómetro?

No. Es un accesorio opcional, vendido por separado del micrómetro serie 124.

¿Cómo calcular el diámetro sobre pernos con el 124-819?

El catálogo Mitutoyo remite a la Guía Rápida de Instrumentos de Medición de Precisión, en la pág. 13-8.
