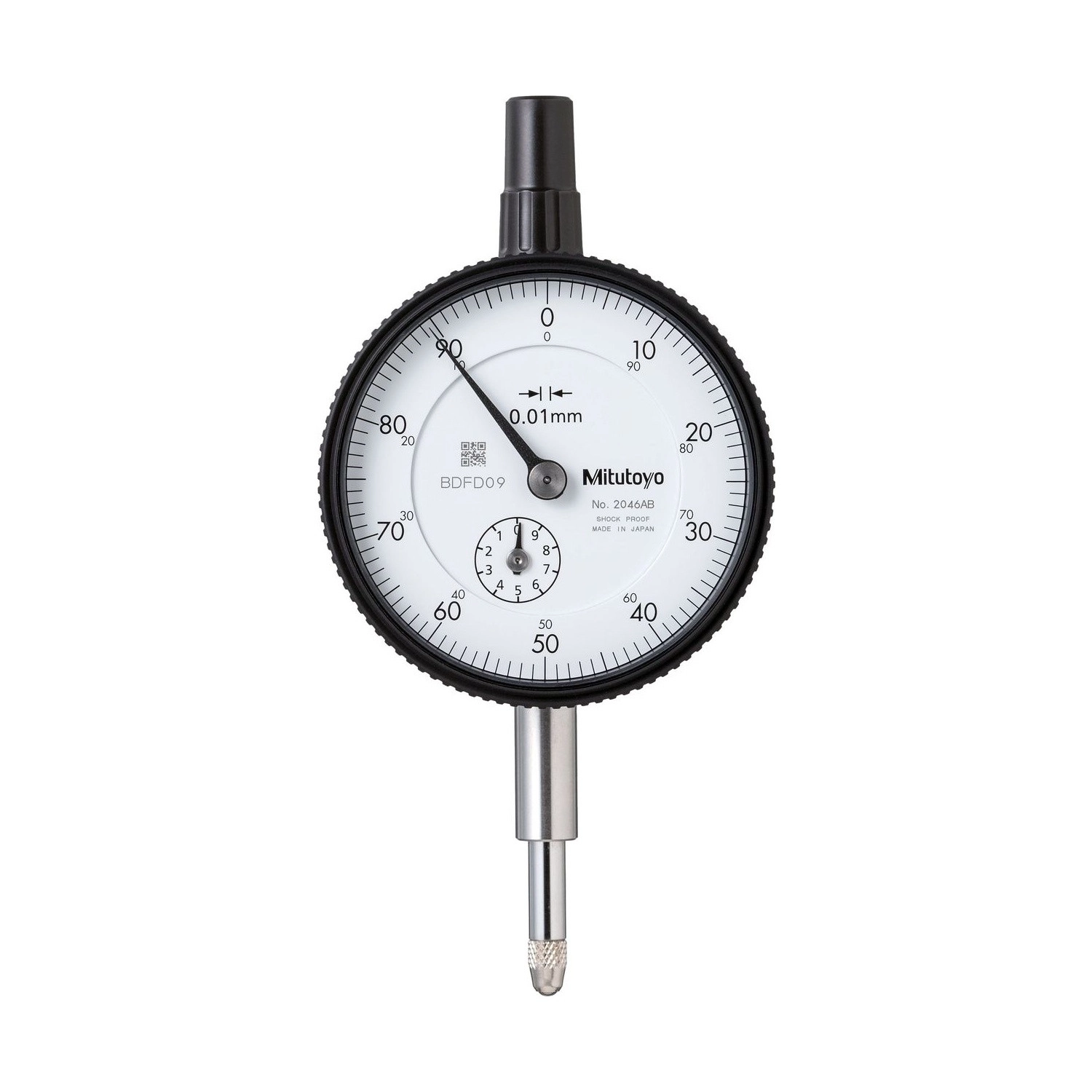

Reloj Comparador Capacidad 10mm Resolución 0,01mm con Tapa Lisa Mitutoyo 2046AB

Reloj Comparador Capacidad 10mm resolución 0,01mm C/ Tapa Lisa Mitutoyo 2046AB - Tienda Oficial | Producto Original

Reloj Comparador Capacidad 10mm Resolución 0,01mm con Tapa Lisa Mitutoyo 2046AB - Mitutoyo

Name: Reloj Comparador Capacidad 10mm Resolución 0,01mm con Tapa Lisa Mitutoyo 2046AB
Brand: Mitutoyo
SKU: 2046AB

SKU: 2046AB

Cantidad

Sobre el producto

El Reloj Comparador Analógico Mitutoyo 2046AB es el 2046A con tapa trasera plana. Mismo intervalo de 10 mm, misma graduación de 0,01 mm, misma exactitud: cambia la forma de sujetar el instrumento.

El sufijo B indica la trasera plana, sin las orejas de sujeción. El montaje se hace por el vástago, en soporte de columna, base magnética o agujero de plantilla, lo que da libertad para girar el instrumento hasta la posición de lectura.

El error máximo permitido es de ±0,013 mm, con histéresis y repetibilidad de 0,003 mm y fuerza de hasta 1,4 N. La construcción es la de la línea: acero inoxidable templado, punta de carburo y sellado contra aceite y agua.

Tapa trasera plana: sujeción por el vástago
Intervalo 10 mm · graduación 0,01 mm
Error máximo permitido ±0,013 mm · fuerza hasta 1,4 N
El mismo desempeño del 2046A, con otro montaje

Diferenciales

Destacados del producto

Lo que distingue al 2046AB dentro de la línea de graduación 0,01 mm de la Serie 2.

Sin orejas: el instrumento apoya al ras de la superficie.

Soporte de columna, base magnética o agujero de plantilla.

Sujeto por el vástago, la carátula puede girarse para quedar de frente.

El mismo desempeño del 2046A con oreja.

La construcción de la línea, con punta de carburo.

Cuerpo sin agujeros pasantes.

Especificaciones

Características principales

Qué significa en la práctica cada número del 2046AB.

Plana, sufijo B TAPA TRASERA

Sin las orejas de sujeción. La trasera plana apoya al ras de la superficie y el montaje pasa a ser por el vástago.
Por el vástago de ø8 mm MONTAJE

Acepta soporte de columna, base magnética y agujero de plantilla. El buje de esta generación tiene mayor rango de apriete, con par máximo de 150 N·cm en tornillo M5.
10 mm de recorrido INTERVALO

Igual al del 2046A: el recorrido estándar del comparador de banco.
±0,013 mm ERROR MÁXIMO PERMITIDO

En todo el recorrido, con histéresis y repetibilidad de 0,003 mm. El tipo de tapa no altera el desempeño.
Hasta 1,4 N FUERZA DE MEDICIÓN

Fuerza estándar de la línea.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 2046AB es la elección correcta.

Desafío Soporte que solo acepta el vástago

La base magnética y el soporte de columna sujetan por el vástago. Con la tapa de oreja, las orejas sobran y estorban el apoyo en la superficie.

Solución

El 2046AB tiene trasera plana y fue hecho para ese tipo de montaje.

Desafío Carátula girada hacia el lado equivocado

Sujeto por tornillo pasante en las orejas, el comparador queda en la posición que permite la perforación, y a veces el operador tiene que desplazarse para leer.

Solución

Sujeto por el vástago, el 2046AB puede girarse hasta que la carátula quede de frente a quien mide.

Desafío Cambiar el instrumento en plena producción

Un dispositivo con perforación para oreja obliga a reponer con el mismo tipo de tapa, y no siempre hay uno igual en existencia.

Solución

El 2046AB y el 2046A son el mismo instrumento con tapas distintas: tener los dos en el estante cubre los dos montajes sin cambiar el desempeño.

Desafío Aceite y viruta entrando en el instrumento

En mecanizado, la niebla de aceite y el polvo de rebaba entran por los agujeros del cuerpo y traban el mecanismo.

Solución

El cuerpo del 2046AB no tiene agujeros pasantes y la construcción está sellada contra aceite y agua.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 2
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-10mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,013mm
Protección IP: Sin protección
Tecnología: Analógico
Tapa trasera: Lisa
Diámetro del vástago: 8mm
Histéresis: 0,003mm
Repetibilidad: 0,003mm

Detalles técnicos

Fijación de la tapa: Plana (sufijo B), sin orejas de sujeción
Intervalo: 10 mm
Escala: Continua, lectura ±0-100
Nombre de fábrica: Dial Indicator Serie 2: modelo estándar, graduación de 0,01 mm
Bisel: Diámetro exterior de 57 mm
Punta de contacto: Carburo, rosca M2,5 × 0,45, accesorio estándar
Construcción: Sellado contra aceite y agua, acero inoxidable templado y engranaje principal de material resistente al desgaste y a la deformación
Cuerpo: Sin agujeros pasantes, lo que aumenta la resistencia al aceite y al polvo
Carátula: Recubrimiento antirreflejo y antimanchas, para una lectura más fácil
Sujeción por el vástago: Buje rediseñado: mayor rango de sujeción, par máximo de 150 N·cm con tornillo M5
Amortiguador: En el punto de reposo superior del husillo
Accesorios opcionales: Indicadores de límite (21AZB195, 2 piezas), sujetador del bisel (21AZB148) y palanca de elevación (21EZA198), montable a la derecha o a la izquierda
Certificado: Certificado de inspección de fábrica

Variaciones de la serie

Otros modelos de la línea de graduación 0,01 mm de la Serie 2 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución	Característica
2044A	Con oreja	5 mm	0,01 mm	Escala continua
2046A	Con oreja	10 mm	0,01 mm	Escala continua
2046AB (este)	Plana	10 mm	0,01 mm	Escala continua
2046A-09	Con oreja	10 mm	0,01 mm	A prueba de impacto
2047A	Con oreja	10 mm	0,01 mm	Escala balanceada (0-50-0)

Artículos incluidos

Reloj comparador analógico 2046AB
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿Qué significa la B en 2046AB?

Tapa trasera plana. Es la convención de Mitutoyo en esta línea: el código sin B tiene tapa con oreja y el código con B tiene tapa plana. El resto del instrumento es igual.

¿Puedo cambiar la tapa del 2046AB por la del 2046A?

La tapa trasera forma parte del instrumento y define el modelo. Si el dispositivo cambió de tipo de sujeción, el camino es usar el código correspondiente: 2046A para oreja, 2046AB para plana.

¿La exactitud del 2046AB cambia por la tapa?

No. Los dos tienen ±0,013 mm en todo el recorrido, histéresis y repetibilidad de 0,003 mm y fuerza de hasta 1,4 N. El tipo de tapa es forma de montaje, no desempeño.

¿Cuál es el apriete correcto en el vástago del 2046AB?

El par máximo en el punto de sujeción con tornillo M5 es de 150 N·cm. Por encima de eso el vástago se deforma y el husillo empieza a trabarse, es el error más común de quien aprieta "hasta que firme".

¿El 2046AB viene con indicadores de límite?

No. En esta generación los indicadores de límite (21AZB195) y el sujetador del bisel (21AZB148) son accesorios opcionales. Acompañan la punta de contacto de carburo, el certificado de inspección y el manual.

¿Puedo usar el 2046AB en máquina con refrigeración?

Con niebla y salpicadura, sí: la construcción está sellada contra aceite y agua. Para contacto directo con chorro o inmersión, el modelo de la familia hecho para eso es el 2046A-60, a prueba de agua.
