Reloj Comparador Digital ABSOLUTE ID-C con Salida de Señal GO/NG - 543-350-10

Reloj Comparador Digital ABSOLUTE ID-C C/ Salida de Señal GO/NG - 543-350-10 - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Digital ABSOLUTE ID-C con Salida de Señal GO/NG - 543-350-10 - Mitutoyo

Name: Reloj Comparador Digital ABSOLUTE ID-C con Salida de Señal GO/NG - 543-350-10
Brand: Mitutoyo
SKU: 543-350-10

SKU: 543-350-10

Cantidad

Sobre el producto

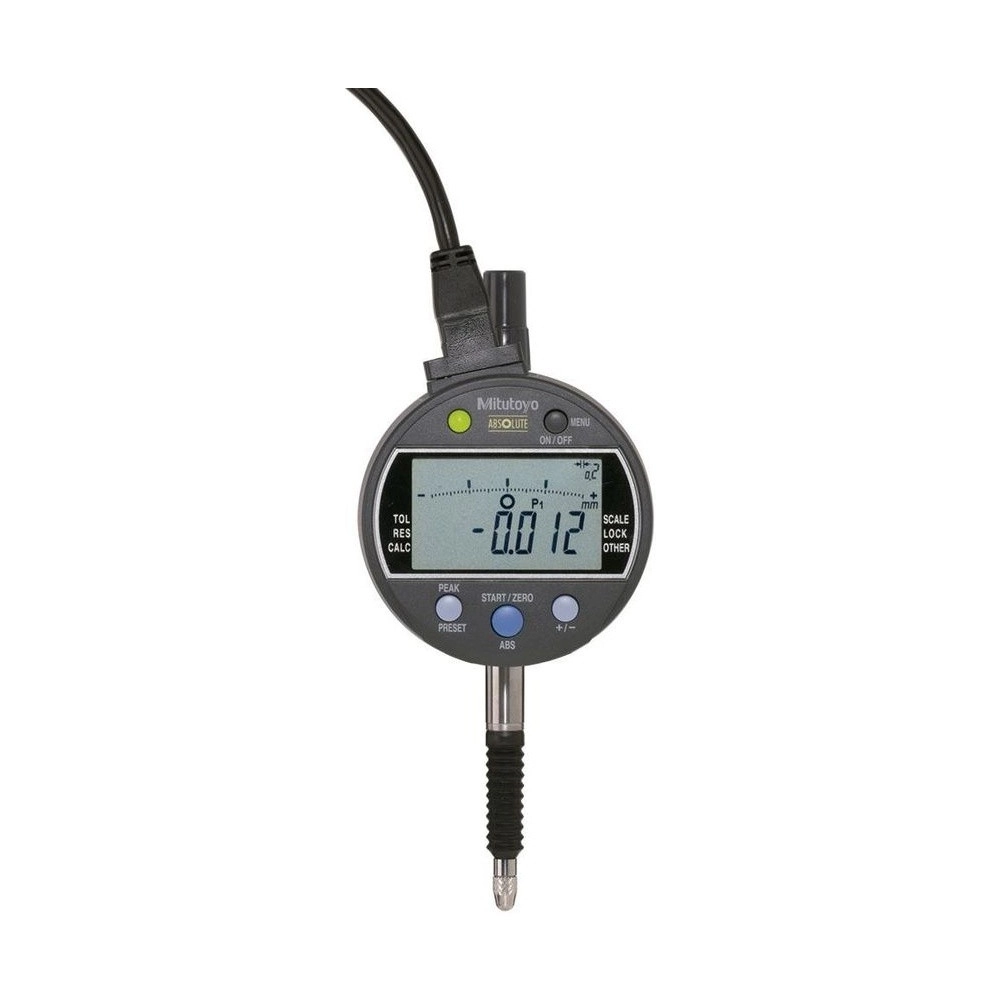

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-350-10 es el modelo de la serie 543 ID-C hecho para accionar un dispositivo externo. En vez de llevar la lectura a la computadora, emite una señal Pasa/±No pasa que puede conectarse directamente a un secuenciador o a un controlador de línea.

La salida es por colector NPN abierto, con lógica inversa, y el resultado también aparece en el LCD y en un LED de dos colores. El instrumento admite alimentación externa de 5 a 24 VCC y viene con cable de 4 metros.

El rango de medición es de 12,7 mm con resolución de 0,001 mm y error máximo permisible de 0,003 mm. La fuerza de medición es de 2,5 N o menos, la mayor de la serie, y el LCD de este modelo no es giratorio.

Rango 12,7 mm · resolución 0,001 mm
Error máximo permisible 0,003 mm · fuerza de medición 2,5 N o menos
Salida de señal Pasa/±No pasa · colector NPN abierto, lógica inversa
Alimentación externa 5 a 24 VCC · cable de 4 m incluido

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-350-10 dentro de la serie 543 ID-C.

Tres estados para accionar secuenciador o controlador directamente.

Resultado visible de lejos, sin mirar la pantalla.

Con lógica inversa, para coincidir con la entrada ya existente.

Externa, con cable de 4 metros incluido.

Configuración protegida en instrumento instalado en línea.

En el recorrido de 12,7 mm, con resolución de 0,001 mm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-350-10.

Señal Pasa/±No pasa, NPN abierto SALIDA

Tres estados eléctricos en vez de un número: dentro, por encima y por debajo del rango. Es lo que permite a un secuenciador decidir solo el destino de la pieza.
LCD y LED de dos colores SEÑALIZACIÓN

El resultado aparece en la pantalla y en un LED al lado, legible a distancia en el puesto de trabajo.
5 a 24 VCC, cable de 4 m ALIMENTACIÓN

Rango amplio para la fuente que el tablero ya tenga, sin convertidor dedicado.
2,5 N o menos FUERZA DE MEDICIÓN

La mayor de la serie. En contrapartida, el instrumento está hecho para dispositivo fijo, no para medición en la mano.
0,003 mm ERROR MÁXIMO PERMISIBLE

Error máximo admitido en el recorrido de 12,7 mm, excluido el error de 1 dígito de conteo.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-350-10 es la elección correcta.

Desafío Depender del operario para aprobar la pieza

En línea de producción, cada pieza exige que alguien mire la pantalla, compare con el límite y decida. El ritmo cae al final del turno y la decisión varía de persona a persona.

Solución

El 543-350-10 emite señal Pasa/±No pasa directo al secuenciador, y la separación pasa a ser automática.

Desafío Necesitar un relé para adaptar la señal

Una señal con polaridad distinta de la entrada del controlador obliga a montar un relé en medio, que es un punto más de falla en el tablero.

Solución

La salida del 543-350-10 es por colector NPN abierto con lógica inversa seleccionable, lo que coincide con la entrada existente sin intermediario.

Desafío No ver el resultado de lejos

En un dispositivo instalado dentro de una máquina, la pantalla del instrumento queda fuera del campo visual de quien opera.

Solución

El LED de dos colores repite el resultado junto al instrumento, visible a distancia.

Desafío Configuración alterada en puesto compartido

Un instrumento fijo en línea es usado por varios turnos, y un ajuste modificado sin registro compromete la inspección hasta que alguien lo nota.

Solución

El bloqueo de teclas del 543-350-10 impide alterar la configuración en el instrumento instalado.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 2,5N o menor
Batería: CR2032 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,001mm
Exactitud (mm): ±0,003mm
Protección IP: IP54
Tecnología: Absolute
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Función que define el modelo: Salida de señal Pasa/±No pasa para accionamiento de dispositivo externo
Tipo de salida: Colector NPN abierto, con lógica inversa seleccionable
Señalización local: Resultado mostrado en el LCD y en LED de dos colores
Alimentación: Externa, de 5 a 24 VCC
Cable: 4 metros, incluido
Pantalla: LCD no giratorio en este modelo
Tapa trasera: Con oreja, para fijación por tornillo
Modo de calibración: Emite la señal en formato de código Digimatic, para inspección automática
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos
Transductor: Electrostático lineal Absolute
Vástago según norma: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Punta de contacto estándar: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exactitud: El valor declarado excluye el error de 1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores

Funciones

Funciones de operación del 543-350-10

Salida de señal Pasa/±No pasa

Tres estados en la salida: dentro del rango, por encima y por debajo. Conectada a un secuenciador, permite que la propia línea separe la pieza sin que un operario lea números.

Lógica inversa

Invierte el nivel de la señal, para coincidir con la entrada del controlador ya existente sin relé intermedio.

LED de dos colores

Repite el resultado junto al instrumento, visible de lejos, sin depender de mirar la pantalla.

Control remoto

Preajuste y puesta a cero accionados a distancia, para dispositivos en los que el instrumento queda fuera del alcance de la mano.

Máximo, mínimo y alabeo

Retención de los extremos y del alabeo, con el juicio aplicado al valor retenido.

Modo INC y memoria

Medición incremental a partir de un punto y memoria de configuración, para alternar entre piezas.

Conmutación del sentido de medición

Invierte el sentido de la lectura según el montaje del instrumento en el dispositivo.

Bloqueo de teclas

Impide alterar la configuración en un instrumento instalado en línea, donde el acceso es de varias personas.

Variantes de la serie

Modelos de función de la serie 543 ID-C disponibles en la tienda

Código	Función principal	Rango de medición	Resolución
543-301-10	Valores de máximo y de mínimo	12,7 mm / .5"	0,001 mm / .00005"
543-310B-10	Para comparador de diámetro interior	12,7 mm	0,001 mm
543-341B	Cálculo f(x) = Ax + B + Cx−¹	12,7 mm / .5"	0,001 mm / .00005"
543-350-10 (este)	Salida de señal Pasa/±No pasa	12,7 mm	0,001 mm

Artículos incluidos

Reloj comparador digital 543-350-10
Cable de 4 metros
Punta de contacto 901312
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿El 543-350-10 envía la medición a la computadora?

No es esa su función. Este modelo fue hecho para emitir una señal Pasa/±No pasa que acciona un dispositivo externo, como un secuenciador, y no para transmitir el valor leído. Si el objetivo es registrar la medición en planilla o en CEP, el modelo indicado de la serie es el 543-301-10.

¿Qué es el colector NPN abierto con lógica inversa de la salida del 543-350-10?

Es el tipo de salida eléctrica. Colector abierto significa que el instrumento solo cierra o abre el circuito, dejando la tensión a cargo del controlador que recibe la señal. La lógica inversa permite cambiar qué estado corresponde a pieza aprobada, para coincidir con la entrada existente sin relé en medio.

¿Cómo se alimenta el 543-350-10?

Por fuente externa de 5 a 24 VCC, con cable de 4 metros que acompaña al instrumento. El rango es amplio para aprovechar la alimentación que el tablero de la máquina ya tenga.

¿La pantalla del 543-350-10 gira?

No. El catálogo registra que el LCD de este modelo no es giratorio, a diferencia de otros de la serie. Es coherente con el uso en dispositivo fijo, donde la posición de lectura se define en el montaje.

¿Por qué la fuerza de medición del 543-350-10 es mayor que la de los demás de la serie?

Son 2,5 N o menos, frente a 1,5 N o menor de los modelos de 12,7 mm orientados a la medición en el banco. Este instrumento está diseñado para trabajar montado en dispositivo, donde la fuerza mayor favorece el retorno consistente del husillo en cada ciclo.

¿Se puede accionar preajuste y cero del 543-350-10 sin tocar el instrumento?

Sí, por el control remoto: preajuste y puesta a cero pueden comandarse a distancia, lo que resuelve el caso del instrumento montado dentro de la máquina, fuera del alcance de la mano del operario.

¿Para qué sirve el modo de calibración del 543-350-10?

Para inspección automática con el i-Checker. En ese modo el instrumento emite la señal en formato de código Digimatic, y la conexión exige el cable específico, vendido por separado.
