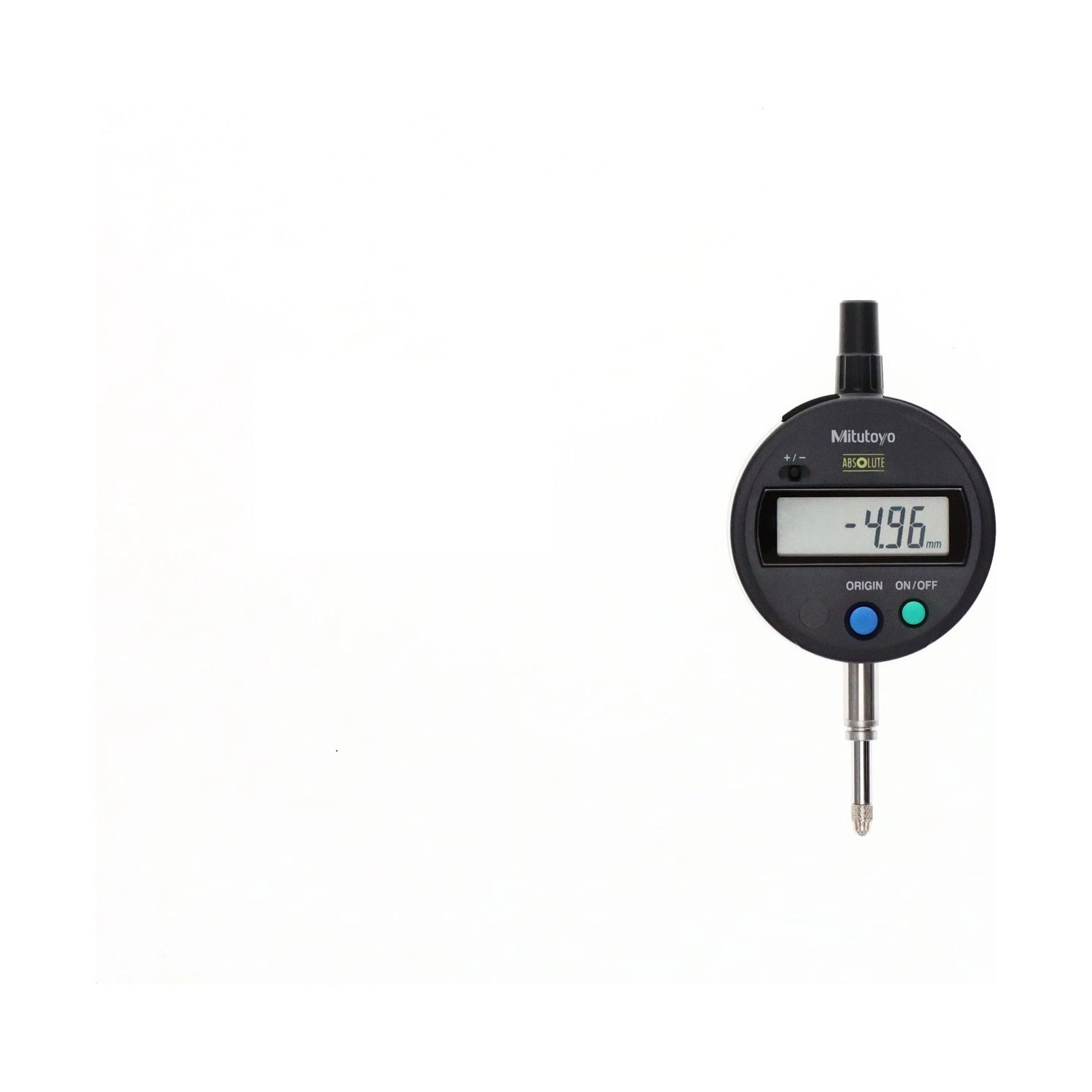

Reloj Comparador Digital ABSOLUTE ID-SX Tapa Con Oreja Mejor Relación Costo-B...

Reloj Comparador Digital ABSOLUTE ID-SX Tapa Con Oreja Mejor Relación Costo-Beneficio 12,7mm/0,01mm – 543-781-10 - Mitutoyo Tienda Oficial | Producto Original

Relógio Comparador Digital Mitutoyo – 543-781

Reloj Comparador Digital ABSOLUTE ID-SX Tapa Con Oreja Mejor Relación Costo-Beneficio 12,7mm/0,01mm – 543-781-10 - Mitutoyo

Name: Reloj Comparador Digital ABSOLUTE ID-SX Tapa Con Oreja Mejor Relación Costo-Beneficio 12,7mm/0,01mm – 543-781-10
Brand: Mitutoyo
SKU: 543-781-10

SKU: 543-781-10

Cantidad

Sobre el producto

El Reloj Comparador Digital ABSOLUTE ID-SX 543-781-10 tiene tapa trasera con oreja: la fijación se hace con tornillo pasante en las dos orejas, lo que traba el instrumento sin holgura ni rotación en dispositivos de fijación dedicados, calibres de control y bancos de prueba.

Mide todo el rango de 12,7 mm con resolución de 0,01 mm y exactitud garantizada de ±0,02 mm, histéresis de 0,02 mm y repetibilidad de 0,01 mm, dentro de la norma EN ISO. La fuerza de medición es de hasta 1,5 N y la protección es IP42.

Usa el sensor ABSOLUTE, que mantiene el origen grabado incluso con el instrumento apagado, y sale de fábrica con batería SR44 (autonomía aproximada de 20.000 horas) y certificado de inspección. La salida Digimatic permite recolectar las lecturas por software (pestaña Transmisión de datos).

Rango 12,7 mm · resolución 0,01 mm
Exactitud ±0,02 mm · repetibilidad 0,01 mm
Tapa con oreja · fijación rígida sin rotación
Sensor ABSOLUTE · batería SR44 (~20.000 h)

Diferenciales

Destacados del producto

Lo que caracteriza al reloj comparador digital 543-781-10

Fijación con tornillo pasante en las dos orejas: sin holgura ni rotación en dispositivo dedicado o calibre de control.

No pierde el origen al apagarse; no requiere reajustar el cero en cada medición.

Garantizada en todo el rango de 12,7 mm, dentro de la norma EN ISO.

Avisa batería baja, error de sensor y error de composición de datos ABS antes de comprometer la lectura.

Sigue el movimiento del vástago a cualquier velocidad, sin retraso en la lectura.

Recolecta la lectura por software USB-ITPAK, sin transcripción manual (pestaña Transmisión de datos).

Especificaciones

Principales características

Conozca en detalle los recursos del 543-781-10

Resolución de 0,01 mm RANGO 12,7 MM

Mide en todo el rango de 12,7 mm con paso digital de 0,01 mm.
±0,02 mm garantizada EXACTITUD

Dentro de la norma EN ISO, con histéresis de 0,02 mm y repetibilidad de 0,01 mm.
~20.000 horas de autonomía BATERÍA SR44

Una única batería SR44, incluida de fábrica, para uso continuo prolongado.
Contra polvo y salpicadura leve PROTECCIÓN IP42

Adecuada para uso de banco en ambiente de control de calidad.
Origen siempre grabado SENSOR ABSOLUTE

No requiere reajustar el cero en cada nuevo encendido del instrumento.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones reales en las que el 543-781-10 marca la diferencia

Desafío Fijar el reloj en un dispositivo de control sin holgura

Un soporte común de resorte o clamp permite rotación o vibración del instrumento durante la lectura.

Solución

La tapa con oreja del 543-781-10 traba con tornillo pasante en las dos orejas, sin holgura ni giro, ideal para calibre de control y bancos de prueba dedicados.

Desafío Perder el origen cada vez que se apaga el instrumento

Un reloj mecánico o digital común exige reajustar el cero en cada uso nuevo.

Solución

El sensor ABSOLUTE del 543-781-10 mantiene el origen grabado incluso apagado, sin necesidad de reajustar.

Desafío Descubrir batería baja solo cuando la lectura ya falló

Sin aviso, una lectura errónea por batería baja puede pasar desapercibida.

Solución

La alarma integrada avisa batería baja, error de sensor y error de composición ABS antes de comprometer la medición.

Desafío Recolectar cientos de lecturas sin error de transcripción

Anotar manualmente cada lectura es lento y propenso a error de digitación.

Solución

La salida Digimatic tipo F, con el Input Tool y el software USB-ITPAK, envía la lectura directo a planilla o SPC.

Datos Técnicos

Información Técnica

Especificaciones, detalles, funciones, transmisión de datos, variaciones de la serie e ítems incluidos.

Especificaciones

Serie: ID-S
Fuerza de medición: 1,5N o menor
Vida útil de la batería: Aproximadamente 20.000 horas
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,02mm
Protección IP: IP42
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Con oreja
Diámetro del vástago: 8mm
Histéresis: 0,02mm
Repetibilidad: 0,01mm
Punta de contacto: Esfera de metal duro (M2,5x0,45)

Detalles técnicos

Nombre de fábrica: ID-S1012X2
Norma: EN ISO Standard
Visor: LCD, altura de carácter 9 mm
Escala digital: Encoder lineal absoluto, tipo capacitancia electrostática
Velocidad de respuesta: Ilimitada (sigue el vástago sin retraso)
Alarma: Batería baja, error de sensor, error de composición de datos ABS
Masa: 150 g

Funciones

ON/OFF

Enciende y apaga el instrumento sin perder el origen grabado por el sensor ABSOLUTE.

Inversión del sentido de conteo

Alterna qué dirección del movimiento del vástago suma o resta en la lectura, según el dispositivo de medición.

Poner a cero el origen (ABS-Zero)

Define un nuevo origen en cualquier momento, sin depender de reencender el instrumento.

Transmisión de datos

Este relógio usa conector Digimatic tipo F.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338 + 06AFM386	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409 + 06AFM386	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m) + 06AFM386 (Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. Este indicador no tiene botón de datos integrado, por lo que la lectura se activa con el software USB-ITPAK V2.0, que también permite configurar el instrumento (modo Digimatic S1, bidireccional).

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

06AFM386Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0Ver producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m) + 06AFM386 (Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

06AFM386Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0Ver producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. El modo Digimatic S1 (bidireccional, sin botón de datos integrado, camino con cable) exige el software USB-ITPAK.

Variaciones de la serie

Relojes Comparadores Digitales ABSOLUTE ID-S / ID-SX

Código	Tapa trasera	Rango	Resolución
543-781-10 (este)	Con oreja	12,7 mm	0,01 mm
543-781B-10	Lisa	12,7 mm	0,01 mm
543-782-10	Con oreja	12,7 mm	0,0005"/0,01 mm
543-782B-10	Lisa	12,7 mm	0,0005"/0,01 mm
543-791-10	Con oreja	12,7 mm	0,00005"/0,001 mm
543-791B-10	Con oreja	12,7 mm	0,00005"/0,001 mm

Ítems incluidos

Reloj comparador digital 543-781-10, con batería SR44 instalada
Certificado de inspección de fábrica

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el reloj comparador digital 543-781-10?

Es un reloj comparador digital ABSOLUTE ID-SX Mitutoyo, rango de 12,7 mm y resolución de 0,01 mm, con tapa trasera con oreja para fijación rígida con tornillo pasante.

¿Cuál es la exactitud del 543-781-10?

La exactitud garantizada (E MPE) es de ±0,02 mm en todo el rango de 12,7 mm, con histéresis de 0,02 mm y repetibilidad de 0,01 mm, dentro de la norma EN ISO.

¿El 543-781-10 pierde el origen al apagarse?

No. El sensor ABSOLUTE mantiene el origen grabado incluso con el instrumento apagado, sin necesidad de reajustar al encenderlo de nuevo.

¿Cómo se fija el 543-781-10 en el dispositivo de medición?

Por la tapa trasera con oreja: dos orificios permiten fijación con tornillo pasante, trabando el instrumento sin holgura ni rotación.

¿Qué batería usa el 543-781-10 y cuál es su autonomía?

Usa 1 batería SR44, con autonomía aproximada de 20.000 horas de uso continuo. El instrumento sale de fábrica con la batería instalada y certificado de inspección.
