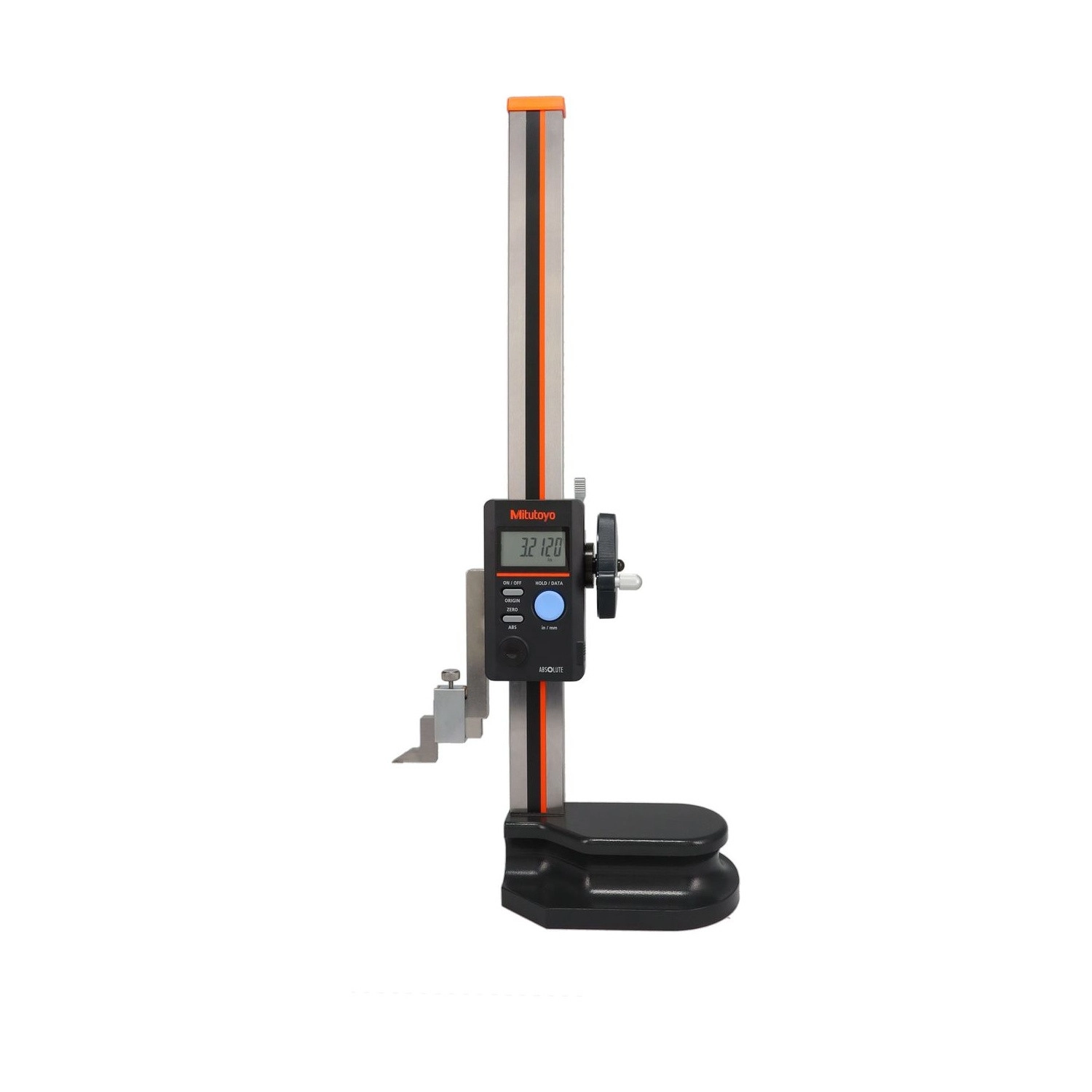

Trazador de Altura Digital ABSOLUTE 450mm 0,01mm HDS 570-413

Tramador de Altura Digital ABSOLUTE 450mm 0,01mm HDS 570-413 - Mitutoyo Tienda Oficial | Producto Original

Trazador de Altura Digital ABSOLUTE 450mm 0,01mm HDS 570-413 - Mitutoyo

Name: Trazador de Altura Digital ABSOLUTE 450mm 0,01mm HDS 570-413
Brand: Mitutoyo
SKU: 570-413

SKU: 570-413

Cantidad

Sobre el producto

El Trazador de Altura ABSOLUTE Digimatic Mitutoyo 570-413, de la serie 570 con base ergonómica, mide de 0 - 18" / 450 mm con lectura en pulgada o milímetro y error máximo de ±0,0020 pulg / ±0,05 mm.

Lo que define la línea es el sistema ABSOLUTE: una superficie de referencia, como el mármol, queda guardada como origen, y al encender el instrumento la medición empieza sin volver a poner a cero. La columna prismática da rigidez y exactitud, y el volante del cursor hace la elevación suave.

El recorrido de 18" queda entre los de 12" y 24" de la línea, con 677 mm de altura y 5,9 kg. El error máximo es el mismo del modelo de 24": ±0,0020 pulg (±0,05 mm).

Capacidad 0 - 18" / 450 mm · resolución 0,01 mm
EMPE ±0,0020 pulg / ±0,05 mm · JIS B 7517:2018
Sistema ABSOLUTE · velocidad de respuesta ilimitada
Pila para cerca de 5 años · salida Digimatic

Diferenciales

Aspectos destacados del producto

Lo que distingue al 570-413 dentro de la serie 570.

Entre los modelos de 12" y 24" de la línea.

5,9 kg, entre los 4,6 y los 6,4 kg de los vecinos.

Elevación suave del cursor con el volante de ajuste.

Lectura de 0,0005 pulg o 0,01 mm en el mismo instrumento.

Enciende y mide, sin volver a poner a cero en el mármol.

Rigidez y exactitud, según el catálogo.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 570-413.

0 - 18" / 450 mm Capacidad

El escalón del medio de la línea.
677 mm Altura total

Entre la del modelo de 12" y la del modelo de 24".
±0,0020 pulg / ±0,05 mm EMPE

Error máximo permitido por la JIS B 7517:2018, en pulgada y en milímetro.
Cerca de 5 años Autonomía

Con una pila SR44, según el catálogo.
0,0005 pulg / 0,01 mm Resolución

Lectura en pulgada o milímetro.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 570-413 es la elección correcta.

Desafío 12" no alcanza y 24" sobra

Una pieza de entre 300 y 450 mm obliga a elegir entre un recorrido corto y un instrumento mayor.

Solución

El 570-413 es el escalón de 18" de la línea.

Desafío Pieza que creció más allá de 12"

Saltar directo a 24" trae más altura y más masa de lo que la pieza pide.

Solución

El 570-413 mide hasta 450 mm con 5,9 kg.

Desafío Montar un reloj palpador en el trazador

Medir con reloj palpador exige fijarlo con seguridad en el cursor.

Solución

El catálogo lista para la línea la abrazadera 902053 y la barra de fijación 953638, opcionales.

Desafío Poner a cero cada vez que se enciende

Un instrumento incremental pierde la referencia al apagarse, y cada nuevo cero es una oportunidad de error.

Solución

En modo ABSOLUTE el origen queda guardado y la medición empieza en cuanto el instrumento enciende.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 570
Modelo: HDS
Marca: Mitutoyo
Capacidad: 450mm/18"
Graduación / Graduado: 0,01mm/.0005"
Precisión: ±0,05mm/ ±.002"
Tecnología: Absolute

Detalles técnicos

Resolución: 0,0005 pulg / 0,01 mm
Error máximo permitido (EMPE): ±0,0020 pulg / ±0,05 mm
Velocidad de respuesta: Ilimitada
Estructura: Columna prismática, base ergonómica
Sistema de medición: ABSOLUTE, con medición incremental
Trazador: 900258
Caja de fijación del trazador: 901385
Alimentación: Una pila SR44 (938882), incluida para verificación de funcionamiento
Autonomía: Aproximadamente 5 años
Salida de datos: Digimatic, para control estadístico de proceso
Transmisión inalámbrica: U-WAVE-T, TC o TCB, instalable en el dorso de la pantalla (opcional)
Altura total: 677 mm
Masa: 5,9 kg
Norma del EMPE: JIS B 7517:2018, revisada con base en la ISO/TR 14253-6:2012

Funciones

Funciones de operación del 570-413

Origen ABSOLUTE

Cualquier superficie de referencia conveniente, como el mármol, se puede guardar como origen ABSOLUTE.

Medición ABSOLUTE

Después de encender, la medición empieza sin poner a cero, si el origen ya fue grabado. El botón ORIGIN cambia el origen.

Medición incremental

Permite poner a cero en cualquier posición; ese origen no se guarda al apagar.

Retención de lectura

El valor mostrado se puede retener.

Salida de datos

Integra el instrumento a sistemas de control estadístico de proceso.

Alerta de tensión baja

Una "B" aparece en la pantalla antes de que la medición sea imposible, para cambiar la pila a tiempo.

Transmisión de datos

El 570-413 tiene salida de datos Digimatic, con cable o inalámbrica.

Cable de conexión (1 m): 905338
Cable de conexión (2 m): 905409
USB Input Tool Direct (2 m): 06AFM380F
Interfaz USB IT-020U: 264-020
U-WAVE-T: 02AZD730H (IP67) o 02AZD880H (con señal sonora), cable 02AZD790F (160 mm)
U-WAVE-TC: 264-620B (IP67) o 264-621B (con señal sonora)
U-WAVE-TCB: 264-624B (IP67) o 264-625B (con señal sonora)

El catálogo indica cinta doble faz común para fijar el U-WAVE en el dorso de la pantalla.

Variantes de la serie

Trazadores ABSOLUTE de la serie 570 con base ergonómica disponibles en la tienda

Código	Capacidad	Resolución	Exactitud (EMPE)
570-412	0 - 12" / 300 mm	0,0005 pulg / 0,01 mm	±0,0015 pulg / ±0,03 mm
570-413 (este)	0 - 18" / 450 mm	0,0005 pulg / 0,01 mm	±0,0020 pulg / ±0,05 mm
570-414	0 - 24" / 600 mm	0,0005 pulg / 0,01 mm	±0,0020 pulg / ±0,05 mm

Artículos incluidos

Trazador de Altura ABSOLUTE Digimatic
Trazador 900258
Caja de fijación del trazador 901385
Pila SR44 (938882), para verificación de funcionamiento
Certificado de inspección de fábrica

Preguntas frecuentes

Preguntas y Respuestas

¿Cuáles son los recorridos vecinos del 570-413?

El 570-412, de 12" (300 mm), y el 570-414, de 24" (600 mm).

¿El 570-413 tiene la misma exactitud que el 570-412?

No. El 570-412 tiene error máximo de ±0,0015 pulg (±0,03 mm); el 570-413 y el 570-414 tienen ±0,0020 pulg (±0,05 mm).

¿Qué trazador viene con el 570-413?

El trazador 900258, con la caja de fijación 901385. Para montar un reloj palpador, el catálogo lista como opcionales la abrazadera 902053 y la barra de fijación 953638.

¿Qué cambia en la práctica el sistema ABSOLUTE en el 570-413?

El origen grabado, como el mármol, se mantiene al apagar. Al volver a encender, la medición empieza sin poner a cero. El botón ORIGIN permite cambiar ese origen, y el modo incremental pone a cero en cualquier posición sin guardarlo.

¿Cuáles son las dimensiones del 570-413?

677 mm de altura total y 5,9 kg, según el catálogo.
