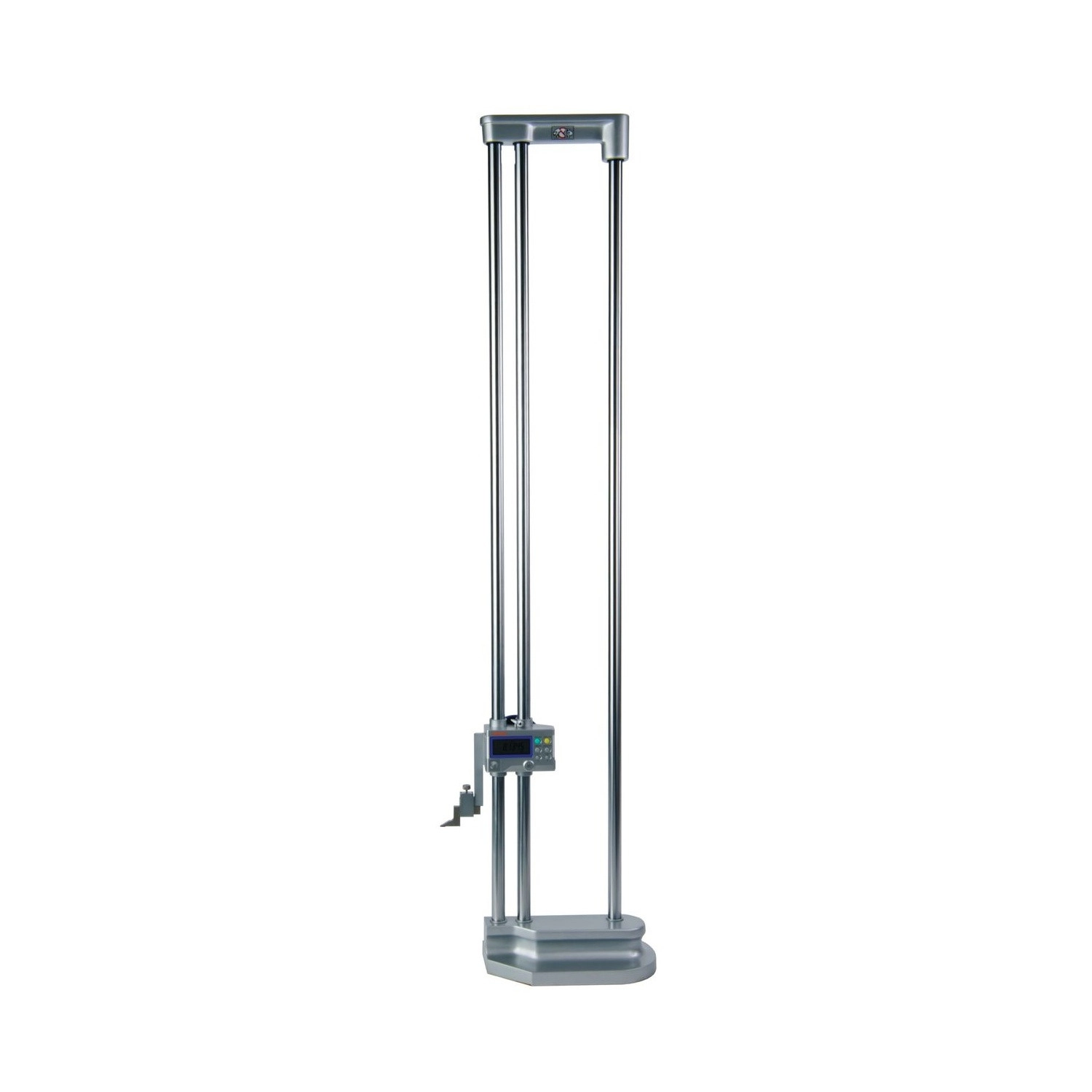

Trazador de Altura Digital Modelo Estándar con Salida de Datos para CEP 40"/ .0005" (.0002") - 192-633-10 - Mitutoyo

Name: Trazador de Altura Digital Modelo Estándar con Salida de Datos para CEP 40"/ .0005" (.0002") - 192-633-10
Brand: Mitutoyo
SKU: 192-633-10

SKU: 192-633-10

Cantidad

Sobre el producto

El Trazador de Altura Digital Mitutoyo 192-633-10, modelo estándar, mide de 0 - 40" / 1000 mm con error máximo permitido de 0,003 pulg y salida de datos para control estadístico de proceso.

Es el modelo estándar de la serie 192: columna doble, base ergonómica que se adapta a la mano y las mismas funciones de firmware de la línea. El catálogo es explícito sobre el límite: no se puede usar con el sensor bidireccional, que queda para el modelo multifunción.

Es el mayor recorrido de la serie 192: un metro, con 1228 mm de altura total y 15,7 kg. Instrumento de puesto fijo: la pieza viene hasta él. Lee en pulgada o en milímetro: 0,0005 o 0,0002 pulg, o 0,01 o 0,005 mm, seleccionables en el instrumento. El catálogo da el error máximo en pulgada, 0,003 pulg.

Capacidad 0 - 40" / 1000 mm · pulgada y milímetro
EMPE 0,003 pulg · JIS B 7517:2018
Modelo estándar · columna doble
Salida Digimatic · pila SR44, cerca de 3.500 h

Diferenciales

Aspectos destacados del producto

Lo que distingue al 192-633-10 dentro de la serie 192.

El mayor de la serie 192, con 15,7 kg.

Toda la altura leída sin cambiar de montaje.

Estructura en dos columnas para una medición estable.

Diseñada para adaptarse a la mano al desplazar el instrumento.

Las dos unidades en el mismo instrumento, con resolución seleccionable.

La lectura va directo al control estadístico, sin digitación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 192-633-10.

0 - 40" / 1000 mm Capacidad

El mayor recorrido de la serie, con la misma columna doble de los modelos menores.
15,7 kg Masa

Casi el doble del modelo de 600 mm: instrumento para quedarse en el mármol.
0,003 pulg EMPE

Error máximo permitido por la JIS B 7517:2018. Es el número que se compara con la tolerancia de la pieza.
0,0005 / 0,0002 pulg o 0,01 / 0,005 mm Resolución

Seleccionable, en las dos unidades.
Estándar Modelo

No acepta el sensor bidireccional. Para usar el sensor, el mismo recorrido existe en el multifunción.
900258 Trazador

Viene con el instrumento, con la caja de fijación 901385.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 192-633-10 es la elección correcta.

Desafío Pieza grande sin instrumento que alcance

Una cota de más de 600 mm no cabe en el recorrido de los modelos menores de la serie.

Solución

El 192-633-10 mide hasta un metro de altura en una referencia.

Desafío Varias cotas en una pieza alta

Una pieza alta suele tener cotas en varios niveles, y cada cambio de referencia es una oportunidad de error.

Solución

El preajuste en dos posiciones del 192-633-10 guarda dos referencias a lo largo de un metro de recorrido.

Desafío Pagar por soporte a un sensor que no se usará

Quien traza y mide altura con el trazador no necesita el soporte al sensor bidireccional.

Solución

El 192-633-10 tiene la salida de datos y las funciones de la serie, sin ese soporte.

Desafío Plano en pulgada en una planta métrica

Un plano acotado en pulgada obliga a convertir cada lectura, y la conversión manual falla.

Solución

El 192-633-10 lee directo en pulgada y vuelve a milímetro desde el propio instrumento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 192
Modelo: Modelo estándar
Marca: Mitutoyo
Capacidad: 0-40"
Graduación / Graduado: 0,01mm
Precisión: ±.003"
Tecnología: Digital

Detalles técnicos

Resolución: Seleccionable: 0,01 / 0,005 mm o 0,0005 / 0,0002 pulg
Error máximo permitido (EMPE): 0,003 pulg
Velocidad de respuesta: Aproximadamente 500 mm/s
Estructura: Columna doble, base ergonómica
Sensor bidireccional: No se puede usar en este modelo
Trazador: 900258
Caja de fijación del trazador: 901385
Alimentación: Una pila SR44 (938882), incluida para verificación de funcionamiento
Autonomía: Aproximadamente 3.500 horas de uso continuo
Salida de datos: Digimatic, para control estadístico de proceso
Altura total: 1228 mm
Masa: 15,7 kg
Norma del EMPE: JIS B 7517:2018, revisada con base en la ISO/TR 14253-6:2012

Funciones

Funciones de operación del 192-633-10

Origen ABS y puesta a cero INC

En modo ABS cualquier valor se puede guardar como origen, y se restaura al volver a ese modo. En modo INC el valor se pone a cero en cualquier posición del cursor.

Preajuste

El valor mostrado se puede ajustar a cualquier número, incluso negativo.

Preajuste en dos posiciones

Dos alturas de referencia se pueden usar respecto del mismo mármol.

Dirección de medición

La dirección se invierte con un botón.

Retención de lectura

El valor mostrado queda retenido; al cancelar, vuelve al modo ABS o INC.

Alarma

Mensaje de error y medición interrumpida cuando la lectura desborda la pantalla o la velocidad máxima.

Ajuste fino y grueso

Botón y volante del cursor combinan desplazamiento rápido y ajuste fino de la altura.

Salida de datos

Integra el instrumento a sistemas de control estadístico de proceso.

Transmisión de datos

El 192-633-10 tiene salida Digimatic. El cable y la interfaz dependen de adónde va el dato.

Cable de conexión (1 m): 905338
Cable de conexión (2 m): 905409
USB Input Tool Direct (2 m): 06AFM380F
Transmisión inalámbrica U-WAVE-T: 02AZD730H (IP67) o 02AZD880H (con señal sonora)
Cable para U-WAVE-T: 02AZD790F (160 mm) o 02AZE140F (para pedal)
Interfaz USB IT-020U: 264-020

Variantes de la serie

Trazadores digitales modelo estándar de la serie 192 disponibles en la tienda

Código	Capacidad	Resolución	Exactitud (EMPE)
192-613-10	0 - 300 mm	0,01 / 0,005 mm	0,02 mm
192-630-10	0 - 12" / 300 mm	0,0005 / 0,0002 pulg	0,001 pulg
192-631-10	0 - 18" / 450 mm	0,0005 / 0,0002 pulg	0,002 pulg
192-614-10	0 - 600 mm	0,01 / 0,005 mm	0,05 mm
192-632-10	0 - 24" / 600 mm	0,0005 / 0,0002 pulg	0,002 pulg
192-615-10	0 - 1000 mm	0,01 / 0,005 mm	0,07 mm
192-633-10 (este)	0 - 40" / 1000 mm	0,0005 / 0,0002 pulg	0,003 pulg

Artículos incluidos

Trazador de Altura Digital modelo estándar
Trazador 900258
Caja de fijación del trazador 901385
Pila SR44 (938882), para verificación de funcionamiento
Certificado de inspección de fábrica

Preguntas frecuentes

Preguntas y Respuestas

¿Cuánto pesa el 192-633-10?

15,7 kg, con 1228 mm de altura total. Es un instrumento para quedarse en el mármol.

¿Existe un modelo más chico que el 192-633-10?

Sí. El recorrido inferior en la misma línea es el 192-632-10, con 8,3 kg.

¿Puedo instalar el sensor bidireccional en el 192-633-10?

No. El catálogo dice que el modelo estándar no se puede usar con el sensor bidireccional. El mismo recorrido con soporte al sensor es el 192-673-10, multifunción.

¿Cuál es la diferencia entre el 192-633-10 y el 192-673-10?

El 192-673-10 es el multifunción: acepta el sensor bidireccional, tiene volante inclinado y trazador largo de 150 mm. En el mismo recorrido, el error máximo es 0,003 pulg en el 192-633-10 y 0,0025 pulg en el 192-673-10.

¿El 192-633-10 también lee en milímetro?

Sí. La resolución es seleccionable en pulgada (0,0005 o 0,0002) o en milímetro (0,01 o 0,005). La versión solo métrica en el mismo recorrido es el 192-615-10.
