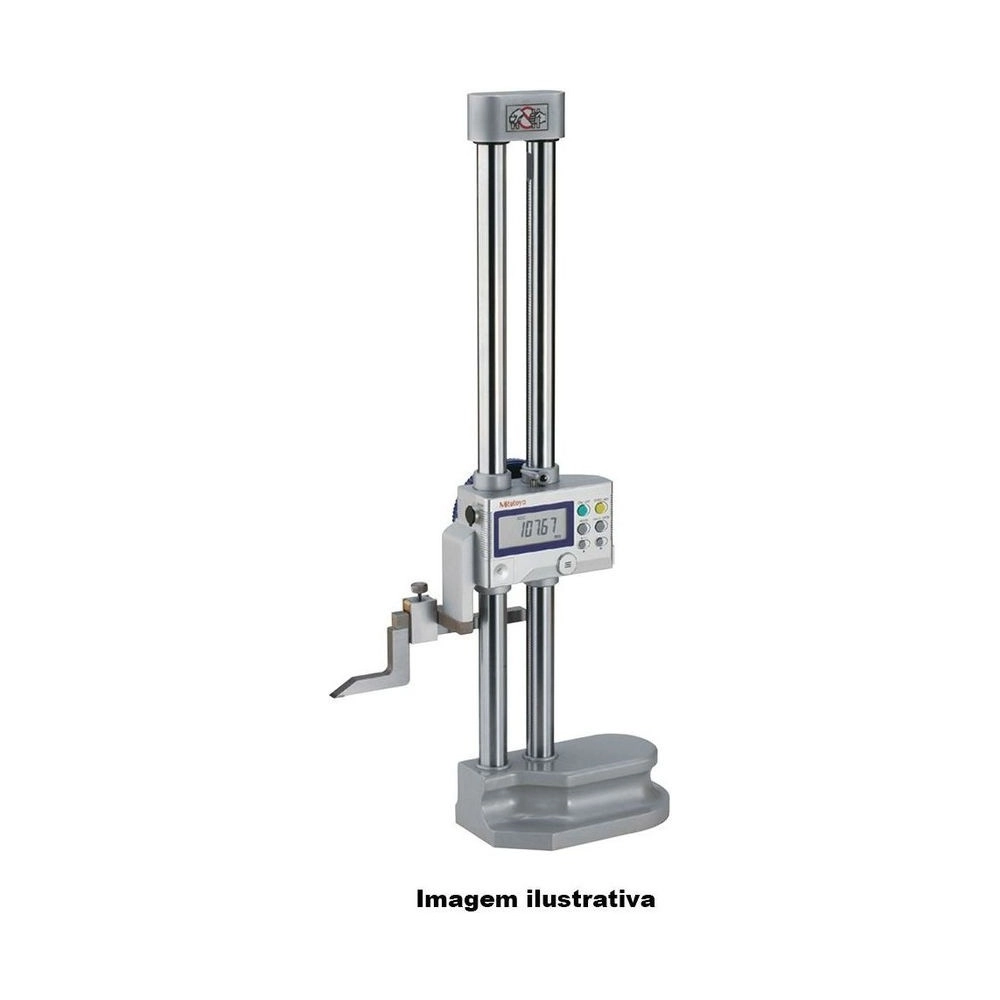

Name: Trazador de Altura Digital Serie 192 Modelo Multifunción con Salida de Datos para CEP - 192-665-10
Brand: Mitutoyo
SKU: 192-665-10

SKU: 192-665-10

Cantidad

Sobre el producto

El Trazador de Altura Digital Mitutoyo 192-665-10 mide de 0 a 1000 mm con resolución seleccionable entre 0,01 y 0,005 mm y salida de datos para control estadístico de proceso.

Es el modelo multifunción de la serie 192, y la diferencia respecto del modelo estándar de igual recorrido no está en el nombre: solo el multifunción acepta el sensor electrónico bidireccional. Es lo que permite medir resalto, espesor interno y ancho externo con la compensación del diámetro de la punta hecha por el instrumento, y no por el operador.

Esa construcción aparece en el número: el error máximo permitido es de 0,06 mm, contra 0,07 mm del modelo estándar de 1000 mm. La estructura de columna doble, el volante inclinado y el trazador largo completan el conjunto, alimentado por una pila SR44 que dura cerca de 3.500 horas de uso continuo.

Capacidad 0 a 1000 mm
Resolución 0,01 o 0,005 mm
EMPE 0,06 mm
Salida de datos y sensor bidireccional opcional

Diferenciales

Aspectos destacados del producto

Lo que distingue al 192-665-10 dentro de la serie 192.

El modelo estándar de la misma serie no lo acepta. Es la diferencia que define la línea.

EMPE de 0,06 mm, contra 0,07 mm del modelo estándar de 1000 mm.

La estructura en dos columnas sostiene la medición en un metro de recorrido.

0,01 o 0,005 mm, elegidos en el propio instrumento.

La lectura va directo al sistema de control estadístico, sin digitación.

Dos referencias guardadas al mismo tiempo, sin reposicionar la pieza.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 192-665-10.

0 a 1000 mm Capacidad

Cubre pieza grande montada en una única referencia.
0,01 o 0,005 mm Resolución

Seleccionable en el instrumento. La resolución es el paso de la pantalla, no la exactitud.
0,06 mm EMPE

Error máximo permitido en todo el rango, por la JIS B 7517:2018. Es el número que se compara con la tolerancia de la pieza.
Cerca de 500 mm/s Velocidad de respuesta

Por encima de eso el instrumento avisa e interrumpe, en vez de mostrar número equivocado.
Cerca de 3.500 horas Autonomía

Uso continuo con una pila SR44, con aviso antes de agotarse.
15,7 kg Masa

Instrumento de puesto fijo: la pieza viene hasta él.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 192-665-10 es la elección correcta.

Desafío Compensar a mano el radio de la punta

En medición de resalto y de ancho interno, el operador debe sumar o restar el diámetro de la esfera, y la cuenta falla.

Solución

Con el sensor bidireccional, el 192-665-10 aplica solo la compensación del diámetro de la punta.

Desafío Digitar la medición en la planilla

La transcripción manual es donde el dato de inspección se pierde y se corrompe.

Solución

La salida Digimatic manda la lectura directo al sistema de control estadístico de proceso.

Desafío Cambiar de referencia en cada cota

Poner a cero de nuevo en cada referencia obliga a reposicionar la pieza y rehacer el montaje.

Solución

El preajuste en dos posiciones guarda dos alturas de referencia al mismo tiempo.

Desafío Elegir por el nombre en vez de por la función

Modelo estándar y multifunción de la serie 192 tienen el mismo recorrido, y la diferencia no aparece en el título.

Solución

Solo el multifunción acepta el sensor bidireccional, y su EMPE es mejor: 0,06 contra 0,07 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 192
Modelo: Modelo multi-funciones con salida de datos para CEP.
Marca: Mitutoyo
Capacidad: 0-1000mm
Graduación / Graduado: 0,01mm (0,005mm)
Precisión: 0,06mm
Tecnología: Digital

Detalles técnicos

Resolución: Seleccionable: 0,01 o 0,005 mm
Error máximo permitido (EMPE): 0,06 mm
Velocidad de respuesta: Aproximadamente 500 mm/s
Estructura: Columna doble, para estabilidad de la medición
Pantalla: LCD de alto contraste, dígitos de 11 mm
Alimentación: Una pila SR44, incluida para verificación de funcionamiento
Autonomía: Aproximadamente 3.500 horas de uso continuo
Salida de datos: Digimatic, para control estadístico de proceso
Sensor bidireccional: Opcional (192-007 o 192-008), con compensación del diámetro de la punta
Altura total: 1228 mm
Masa: 15,7 kg
Norma del EMPE: JIS B 7517:2018, revisada con base en la ISO/TR 14253-6:2012

Funciones

Funciones de operación del 192-665-10

Origen ABS y puesta a cero INC

En modo ABS cualquier altura se puede guardar como origen, y se restaura al volver a ese modo. En modo INC el valor se pone a cero en la posición en que esté el cursor, sin perder el origen guardado.

Preajuste en dos posiciones

Dos alturas de referencia distintas se pueden guardar y usar respecto del mismo mármol, lo que evita reposicionar la pieza para cambiar de referencia.

Dirección de medición

La dirección se invierte con un botón, sin recolocar la pieza ni rehacer el cero.

Compensación del diámetro de la punta

Con el sensor bidireccional, el valor medido se corrige por el radio de la esfera de contacto, lo que le quita al operador la cuenta que más causa error en medición de resalto y de ancho interno.

Alarma y alerta de pila

La medición se interrumpe con mensaje cuando el conteo supera la capacidad de la pantalla o la velocidad máxima; y el aviso de pila baja aparece antes de que la medición sea imposible.

Salida de datos

Envía la lectura a sistemas de control estadístico de proceso, sin digitación manual.

Transmisión de datos

El 192-665-10 tiene salida Digimatic para control estadístico de proceso. El cable de conexión y la interfaz dependen de adónde va el dato.

Cable de conexión (1 m): 905338
Cable de conexión (2 m): 905409
USB Input Tool Direct (2 m): 06AFM380F
Transmisión inalámbrica U-WAVE-T: 02AZD730H (IP67) o 02AZD880H (con señal sonora)
Cable para U-WAVE-T: 02AZD790F (160 mm) o 02AZE140F (para pedal)
Interfaz USB IT-020U: 264-020

Variantes de la serie

Trazadores digitales multifunción de la serie 192 disponibles en la tienda

Código	Capacidad	Resolución	Exactitud (EMPE)
192-663-10	0 - 300 mm	0,01 / 0,005 mm	0,02 mm
192-670-10	0 - 12" / 300 mm	0,0005 / 0,0002 pulg	0,001 pulg
192-671-10	0 - 18" / 450 mm	0,0005 / 0,0002 pulg	0,0015 pulg
192-664-10	0 - 600 mm	0,01 / 0,005 mm	0,04 mm
192-672-10	0 - 24" / 600 mm	0,0005 / 0,0002 pulg	0,0015 pulg
192-665-10 (este)	0 - 1000 mm	0,01 / 0,005 mm	0,06 mm
192-673-10	0 - 40" / 1000 mm	0,0005 / 0,0002 pulg	0,0025 pulg

Artículos incluidos

Trazador de Altura Digital multifunción
Trazador largo (905200)
Caja de fijación del trazador (05GZA033)
Pila SR44
Certificado de inspección de fábrica

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 192-665-10 y el modelo estándar de la serie 192?

Dos, y la primera es decisiva: el 192-665-10 acepta el sensor electrónico bidireccional y el modelo estándar no. La segunda es el error máximo permitido, 0,06 mm contra 0,07 mm en el mismo recorrido de 1000 mm.

¿La resolución del 192-665-10 es 0,01 o 0,005 mm?

Las dos: es seleccionable en el propio instrumento. Pero resolución es el paso de la pantalla, no la exactitud. El número que define si la pieza pasa es el EMPE, de 0,06 mm.

¿El sensor bidireccional viene con el 192-665-10?

No. El sensor es accesorio opcional (192-007 o 192-008). Lo que viene de fábrica es el trazador largo, la caja de fijación del trazador y la pila SR44.

¿Cómo envía el 192-665-10 la medición a la computadora?

Por la salida Digimatic. El camino depende del destino: cable de conexión de 1 o 2 m, USB Input Tool Direct, transmisión inalámbrica U-WAVE o colector IT-020U. La pestaña de transmisión de datos lista los códigos.

¿Cuánto dura la pila del 192-665-10?

Cerca de 3.500 horas de uso continuo con una pila SR44. El instrumento avisa en la pantalla cuando la tensión baja, antes de que la medición sea imposible.
