Alesómetro Capacidad 18-35mm Resolución 0,01mm Mitutoyo 511-711-20

Alesómetro Capacidad 18-35mm Resolución 0,01mm Mitutoyo 511-711-20 - Tienda Oficial | Producto Original

Alesómetro Capacidad 18-35mm Resolución 0,01mm Mitutoyo 511-711-20 - Mitutoyo

Name: Alesómetro Capacidad 18-35mm Resolución 0,01mm Mitutoyo 511-711-20
Brand: Mitutoyo
SKU: 511-711-20

SKU: 511-711-20

Cantidad

Sobre el producto

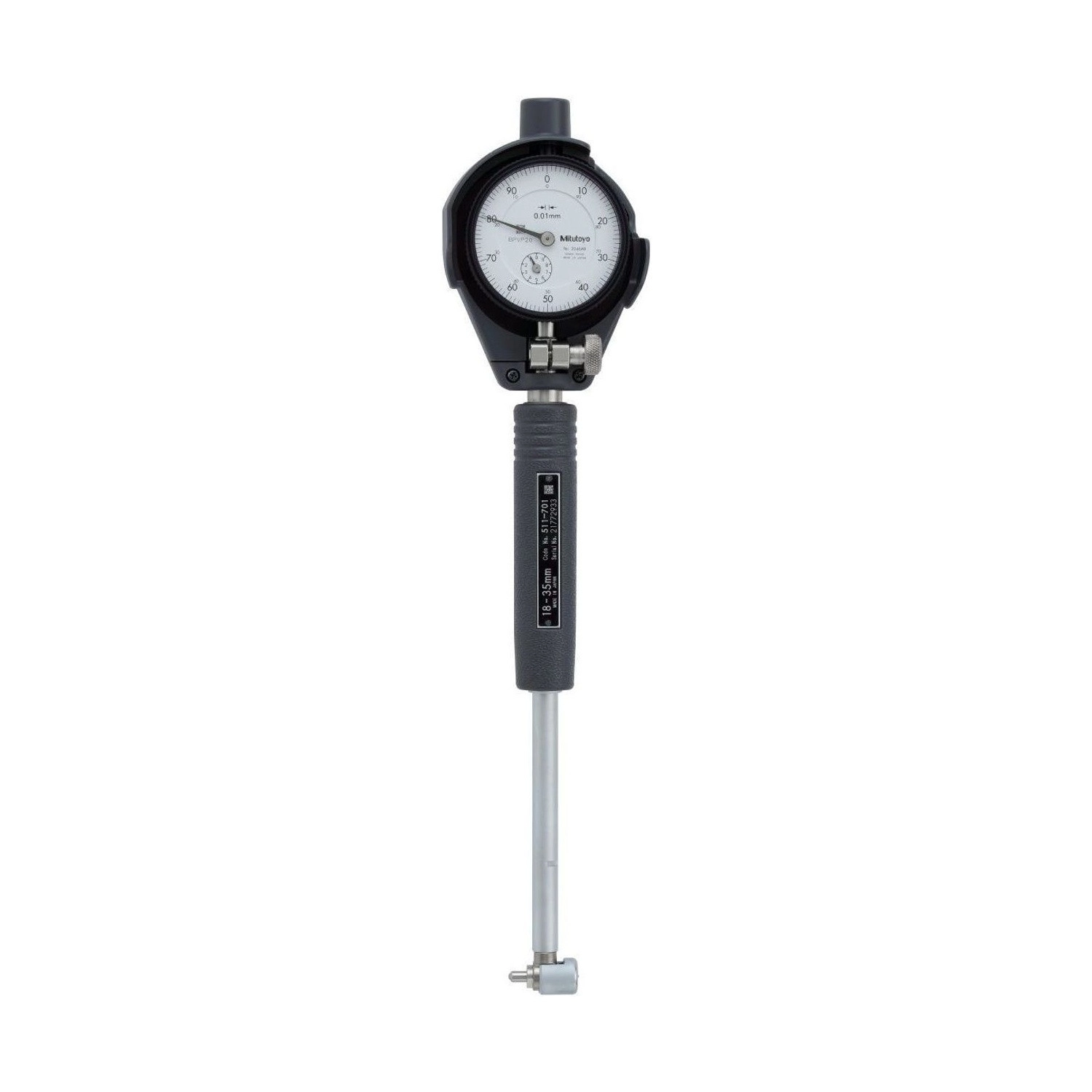

El Alesómetro Mitutoyo 511-711-20 es el modelo de la línea de 18 a 400 mm, con intervalo de 18 a 35 mm, vendido en juego con el reloj 2046AB, de graduación 0,01 mm, y la cubierta de protección.

Abre la línea estándar de la Serie 511: nueve yunques de 2 en 2 mm, de 18 a 34 mm, dos arandelas de 0,5 y 1 mm para el ajuste fino, guía redonda y la llave, que solo este intervalo trae en el juego.

Llega listo para medir: el juego trae el reloj 2046AB, de graduación 0,01 mm y recorrido de 10 mm, ya con la cubierta de protección 21DZA000 que evita impactos en el manejo.

Intervalo 18 a 35 mm · recorrido de la punta 1,2 mm
Exactitud ±2 µm · repetibilidad 0,5 µm
Reloj 2046AB · graduación 0,01 mm
9 yunques · profundidad 100 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-711-20 dentro de la Serie 511.

De 18 a 34 mm, con arandelas de 0,5 y 1 mm.

Centra la punta en un agujero de 18 a 35 mm.

Único intervalo de la línea estándar que trae la llave.

Graduación de centésima, recorrido de 10 mm.

Protege el reloj de impactos al manejar el instrumento.

Sin elegir ni armar un reloj aparte.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-711-20.

Arandelas de 0,5 y 1 mm AJUSTE

Entre dos yunques de 2 mm, las arandelas completan la medida del agujero.
Varilla ø9 mm hasta 500 mm EXTENSIÓN

Opcional, en 125, 250 o 500 mm, para agujeros más profundos que 100 mm.
2046AB, 0,01 mm RELOJ

Reloj comparador de centésima, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protección del reloj contra impactos inesperados durante el uso del instrumento.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-711-20 es la elección correcta.

Desafío Medida entre dos yunques

Con yunques de 2 en 2 mm, solos no cierran todas las medidas intermedias.

Solución

Las arandelas de 0,5 y 1 mm del 511-711-20 completan el ajuste entre un yunque y otro.

Desafío Agujero de 18 a 35 mm con más de 100 mm de fondo

En la profundidad estándar, la medición no alcanza el fondo de un agujero largo.

Solución

El 511-711-20 admite varilla de extensión opcional de ø9 mm, de hasta 500 mm.

Desafío Reloj incompatible con el instrumento

No todo reloj sirve en un alesómetro, y el error aparece recién después de la compra.

Solución

El 511-711-20 ya viene con el 2046AB, uno de los relojes recomendados por el catálogo.

Desafío Reloj golpeado en el manejo

Al entrar y salir del agujero, el reloj es la parte más expuesta a golpes.

Solución

La cubierta de protección 21DZA000 acompaña al 511-711-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 4N o menor
Marca: Mitutoyo
Capacidad: 18-35mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Precisión: ±2µm (comparador, sin el reloj)
Tecnología: Analógico
Repetibilidad: 0,0005mm

Detalles técnicos

Línea: Bore Gage, Serie 511
Recorrido de la punta de contacto: 1,2 mm
Error adyacente: 1 µm (comparador sin el reloj)
Fuerza de la guía: 6 N o menor
Guía de la punta: Guía redonda
Profundidad de medición: 100 mm
Punta y yunque: Esfera de carburo (1.350 HV o más en el modelo actual)
Reloj del juego: 2046AB, graduación 0,01 mm, recorrido de 10 mm
Cuerpo del comparador: 511-701
Varillas de extensión: Opcionales, ø9 mm, hasta 500 mm. Solo una a la vez; desde 500 mm, usar el comparador en vertical
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20 (este)	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del alesómetro 511-701
Reloj 2046AB (graduación 0,01 mm)
Cubierta de protección 21DZA000
9 yunques intercambiables
2 arandelas intercambiables
Llave

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué yunques vienen con el 511-711-20?

Nueve, de 18 a 34 mm, de 2 en 2 mm, y dos arandelas de 0,5 y 1 mm.

¿Qué varilla de extensión sirve en el 511-711-20?

La de ø9 mm, opcional, en 125, 250 o 500 mm. Solo una varilla a la vez; con 500 mm, usar el instrumento en vertical.

¿Qué reloj trae el 511-711-20?

El 2046AB, de graduación 0,01 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-711-20 en lugar del juego con reloj de 0,001 mm?

Cuando la lectura en centésimas atiende la tolerancia del agujero. Para una tolerancia estrecha, el mismo intervalo existe con el reloj 2109AB-10, de 0,001 mm.

¿La exactitud del instrumento incluye el reloj en el 511-711-20?

No. El catálogo declara la exactitud del alesómetro solo; el 2046AB suma la suya.

¿Cómo poner a cero el 511-711-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
