Alesómetro Capacidad 50-150mm Resolución 0,01mm Mitutoyo 511-713-20

Alesómetro Capacidad 50-150mm Resolución 0,01mm Mitutoyo 511-713-20 - Tienda Oficial | Producto Original

Alesómetro Capacidad 50-150mm Resolución 0,01mm Mitutoyo 511-713-20 - Mitutoyo

Name: Alesómetro Capacidad 50-150mm Resolución 0,01mm Mitutoyo 511-713-20
Brand: Mitutoyo
SKU: 511-713-20

SKU: 511-713-20

Cantidad

Sobre el producto

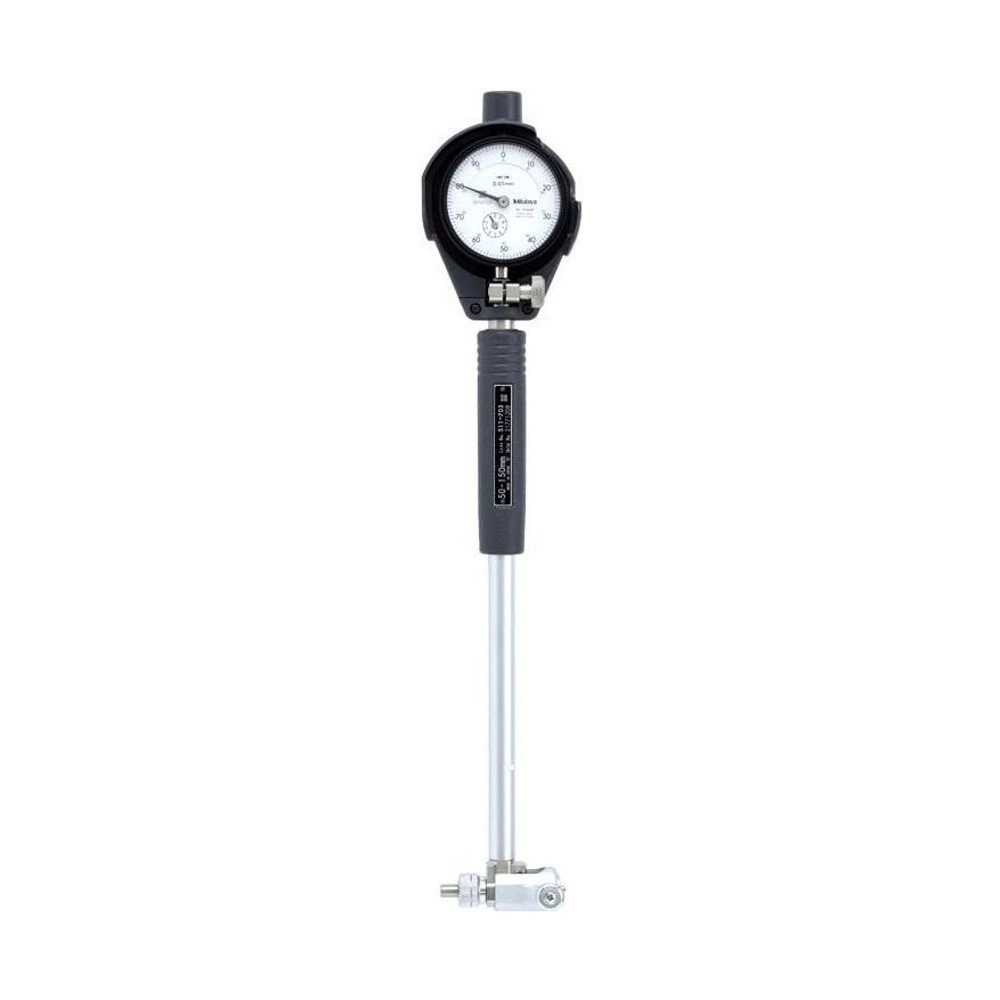

El Alesómetro Mitutoyo 511-713-20 es el modelo de la línea de 18 a 400 mm, con intervalo de 50 a 150 mm, vendido en juego con el reloj 2046AB, de graduación 0,01 mm, y la cubierta de protección.

Mide de 50 a 150 mm con once yunques y un extensor de 50 mm: cada yunque está grabado con dos medidas, con y sin el extensor, y así el intervalo de 100 mm cabe en un solo juego. La punta trabaja con guías de rodillos.

Llega listo para medir: el juego trae el reloj 2046AB, de graduación 0,01 mm y recorrido de 10 mm, ya con la cubierta de protección 21DZA000 que evita impactos en el manejo.

Intervalo 50 a 150 mm · recorrido de la punta 1,6 mm
Exactitud ±2 µm · repetibilidad 0,5 µm
Reloj 2046AB · graduación 0,01 mm
11 yunques · profundidad 150 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-713-20 dentro de la Serie 511.

Duplica el uso de cada yunque: de 50 a 100 y de 100 a 150 mm.

Asientan la punta en agujeros grandes sin arrastrar.

Con cuatro arandelas de 0,5 a 3 mm.

Graduación de centésima, recorrido de 10 mm.

Protege el reloj de impactos al manejar el instrumento.

Sin elegir ni armar un reloj aparte.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-713-20.

50 mm, suministrado EXTENSOR

Cada yunque muestra la medida con y sin el extensor. No se usa otro extensor ni se suman extensores.
Rodillos GUÍA

A partir de 50 mm la línea pasa de guía redonda a guías de rodillos.
2046AB, 0,01 mm RELOJ

Reloj comparador de centésima, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protección del reloj contra impactos inesperados durante el uso del instrumento.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-713-20 es la elección correcta.

Desafío 100 mm de intervalo en un juego

Cubrir de 50 a 150 mm con yunques de 5 mm pediría el doble de yunques.

Solución

El extensor de 50 mm del 511-713-20 hace que cada yunque valga para dos medidas.

Desafío Ampliar el intervalo con extensores

Sumar extensores parece una solución para medir más, pero quita la garantía de exactitud.

Solución

En el 511-713-20 solo vale el extensor de 50 mm del juego, y el catálogo prohíbe sumar otros.

Desafío Reloj incompatible con el instrumento

No todo reloj sirve en un alesómetro, y el error aparece recién después de la compra.

Solución

El 511-713-20 ya viene con el 2046AB, uno de los relojes recomendados por el catálogo.

Desafío Reloj golpeado en el manejo

Al entrar y salir del agujero, el reloj es la parte más expuesta a golpes.

Solución

La cubierta de protección 21DZA000 acompaña al 511-713-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 5N o menor
Marca: Mitutoyo
Capacidad: 50-150mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Precisión: ±2µm (comparador, sin el reloj)
Tecnología: Analógico
Repetibilidad: 0,0005mm

Detalles técnicos

Línea: Bore Gage, Serie 511
Recorrido de la punta de contacto: 1,6 mm
Error adyacente: 1 µm (comparador sin el reloj)
Fuerza de la guía: 10 N o menor
Guía de la punta: Guías de rodillos
Profundidad de medición: 150 mm
Punta y yunque: Esfera de carburo (1.350 HV o más en el modelo actual)
Reloj del juego: 2046AB, graduación 0,01 mm, recorrido de 10 mm
Cuerpo del comparador: 511-703
Varillas de extensión: Opcionales, ø12 mm, hasta 750 mm. Solo una a la vez; desde 500 mm, usar el comparador en vertical
Extensor del yunque: 50 mm, suministrado en el juego. No usar otro ni sumar extensores para ampliar el intervalo
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20 (este)	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del alesómetro 511-703
Reloj 2046AB (graduación 0,01 mm)
Cubierta de protección 21DZA000
11 yunques intercambiables
4 arandelas intercambiables
Extensor de 50 mm para el yunque

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cómo cubre el 511-713-20 de 50 a 150 mm?

Con once yunques y el extensor de 50 mm: cada yunque trae la medida sin y con el extensor, como 50 y 100 mm.

¿Puedo usar dos extensores en el 511-713-20?

No. El catálogo prohíbe usar un extensor distinto del suministrado o sumar extensores; en ese caso la exactitud no está garantizada.

¿Qué reloj trae el 511-713-20?

El 2046AB, de graduación 0,01 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-713-20 en lugar del juego con reloj de 0,001 mm?

Cuando la lectura en centésimas atiende la tolerancia del agujero. Para una tolerancia estrecha, el mismo intervalo existe con el reloj 2109AB-10, de 0,001 mm.

¿La exactitud del instrumento incluye el reloj en el 511-713-20?

No. El catálogo declara la exactitud del alesómetro solo; el 2046AB suma la suya.

¿Cómo poner a cero el 511-713-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
