Name: Cable de conexión con entrada de pedal tipo A para U-WAVE (Calibre COOLANT PROOF) - 02AZE140A
Brand: Mitutoyo
SKU: 02AZE140A

SKU: 02AZE140A

Cantidad

Sobre el producto

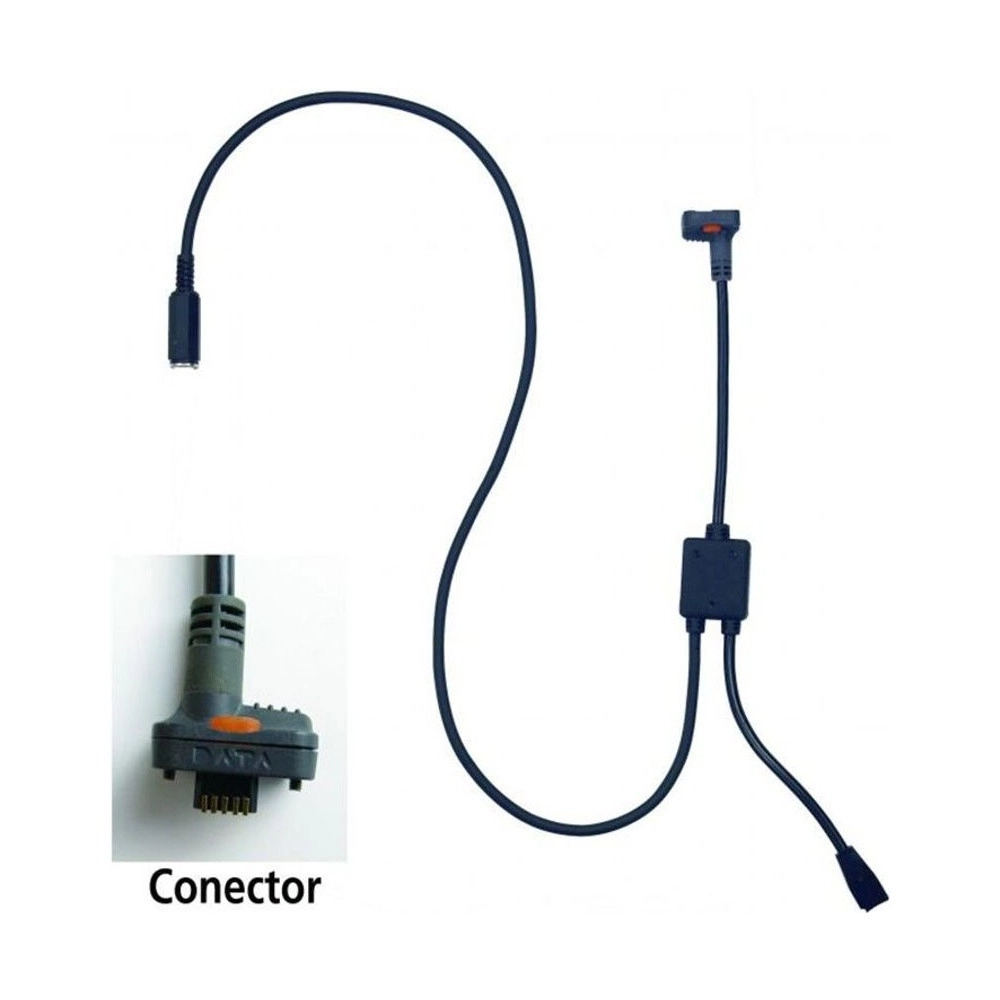

El Cable de Conexión con Entrada de Pedal Tipo A Mitutoyo 02AZE140A conecta un instrumento Digimatic con conector tipo A (resistente al agua, con botón de salida) al transmisor inalámbrico U-WAVE-T. Además del conector del instrumento, tiene una entrada para el pedal 937179T (opcional), para enviar la medición con el pie.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo A sirve para calibres Digimatic 500-776/500-777, 500-712-20/500-713-20, 500-712, 550-301-10, 551-301-10, 552-302-10, 552-150-10, 552-155-10, 552-181-10 y 573-601, medidores de profundidad 571-251-10 y unidades de escala 572-600/572-601.

El U-WAVE-T puede ser el 02AZD730H (IP67, con LED) o el 02AZD880H (con alarma sonora y LED). La medición va sin cable al receptor U-WAVE-R 02AZD810E, conectado a la computadora, a unos 20 m en línea de visión. El conector tipo A tiene botón de datos.

Conector tipo A · resistente al agua, con botón de salida
Para U-WAVE-T · entrada para pedal 937179T
Calibres y medidores de profundidad Digimatic
Botón DATA en el conector

Diferenciales

Aspectos destacados del producto

Lo que distingue al 02AZE140A entre los cables con entrada para pedal.

Resistente al agua, con botón de salida.

Transmisor inalámbrico 02AZD730H o 02AZD880H.

Pedal 937179T, opcional.

Indicados en el catálogo 2025.

En el conector del instrumento.

Fijación en el U-WAVE-T.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 02AZE140A.

Tipo A Conector

Resistente al agua, con botón de salida.
U-WAVE-T Se conecta a

02AZD730H o 02AZD880H.
937179T Pedal

Entrada en el cable; pedal opcional.
Sí Botón de datos

En el conector.
20 m Alcance

En línea de visión, con el U-WAVE-R.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 02AZE140A es la elección correcta.

Desafío Cable hasta la computadora

Un cable largo del instrumento a la computadora estorba la medición en la pieza.

Solución

El 02AZE140A conecta el instrumento al U-WAVE-T, que transmite sin cable al receptor U-WAVE-R 02AZD810E.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 02AZE140A es el tipo A, indicado para calibres y medidores de profundidad Digimatic.

Desafío Manos ocupadas en la pieza

Sostener la pieza y el instrumento deja sin mano para enviar la lectura.

Solución

El 02AZE140A tiene entrada para el pedal 937179T (opcional).

Desafío Varios instrumentos en la línea

Transmisores cercanos pueden confundirse.

Solución

El U-WAVE tiene hasta 15 canales, y el dato identifica el receptor y el transmisor.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: U-WAVE
Modelo: Conector con entrada para pedal
Marca: Mitutoyo
Tipo: (A) Modelo resistente al agua con botón de salida
Notas y observaciones: Con entrada para el pedal 937179T (opcional).

Detalles técnicos

Línea: Cable de conexión con entrada para pedal para U-WAVE-T, conector tipo A
Transmisores: U-WAVE-T 02AZD730H (IP67, LED) y 02AZD880H (alarma sonora y LED)
Receptor: U-WAVE-R 02AZD810E
Versión sin pedal: 02AZD790A
Cable Digimatic del mismo conector: 05CZA624 (1 m) o 05CZA625 (2 m)

Funciones

Cómo trabaja el 02AZE140A

Camino del dato

Instrumento, 02AZE140A, U-WAVE-T, U-WAVE-R 02AZD810E y computadora.

Conector tipo A

Resistente al agua, con botón de salida.

Pedal

El pedal 937179T (opcional) se conecta a la entrada del cable.

Transmisión de datos

El 02AZE140A es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema: U-WAVE, inalámbrico
Transmisor: U-WAVE-T 02AZD730H o 02AZD880H
Receptor: U-WAVE-R 02AZD810E, en la computadora
Comunicación: Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance: Aprox. 20 m en línea de visión

Variantes de la serie

Cables con entrada para pedal en la tienda

Código	Tipo	Conector	Instrumentos
02AZE140A (este)	Tipo A	Resistente al agua, con botón de salida	Calibres y medidores de profundidad Digimatic
02AZE140B	Tipo B	Resistente al agua, con botón de salida	Micrómetros Digimatic
02AZE140C	Tipo C	Recto, con botón de salida	Calibres, cabezales y escalas Digimatic
02AZE140D	Tipo D	Plano de 10 pines	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
02AZE140E	Tipo E	Redondo de 6 pines	Durómetros HM
02AZE140F	Tipo F	Plano recto	Indicadores ID-CX/ID-U, Borematic y escalas SD
02AZE140G	Tipo G	Plano recto resistente al agua	Indicadores ID-N y ID-B
02AZG021	Tipo SF	Recto estándar	Indicadores ID-CNX y ID-FNX

Artículos incluidos

Cable de conexión con entrada para pedal tipo A 02AZE140A

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 02AZE140A?

Conecta un instrumento Digimatic con conector tipo A al transmisor U-WAVE-T. El catálogo 2025 indica el tipo A para calibres Digimatic 500-776/500-777, 500-712-20/500-713-20, 500-712, 550-301-10, 551-301-10, 552-302-10, 552-150-10, 552-155-10, 552-181-10 y 573-601, medidores de profundidad 571-251-10 y unidades de escala 572-600/572-601.

¿El 02AZE140A funciona sin el U-WAVE-T?

No. Es la conexión entre el instrumento y el U-WAVE-T (02AZD730H o 02AZD880H); la medición llega a la computadora por el receptor U-WAVE-R 02AZD810E.

¿Cuál es la diferencia entre el 02AZE140A y el 02AZD790A?

Los dos tienen el conector tipo A. El 02AZE140A tiene entrada para el pedal 937179T; el 02AZD790A es el cable estándar, sin esa entrada.

¿El conector del 02AZE140A tiene botón de datos?

Sí. En la tabla del catálogo, el botón de datos aparece como disponible en el conector tipo A.

¿Qué cable conecta el instrumento del 02AZE140A a un colector Digimatic, sin radio?

El cable Digimatic del conector tipo A es el 05CZA624 (1 m) o 05CZA625 (2 m). Directo al USB de la computadora, el código es el 06AFM380A.
