Name: Cable de conexión con entrada de pedal tipo C para U-WAVE (Calibre) - 02AZE140C
Brand: Mitutoyo
SKU: 02AZE140C

SKU: 02AZE140C

Cantidad

Sobre el producto

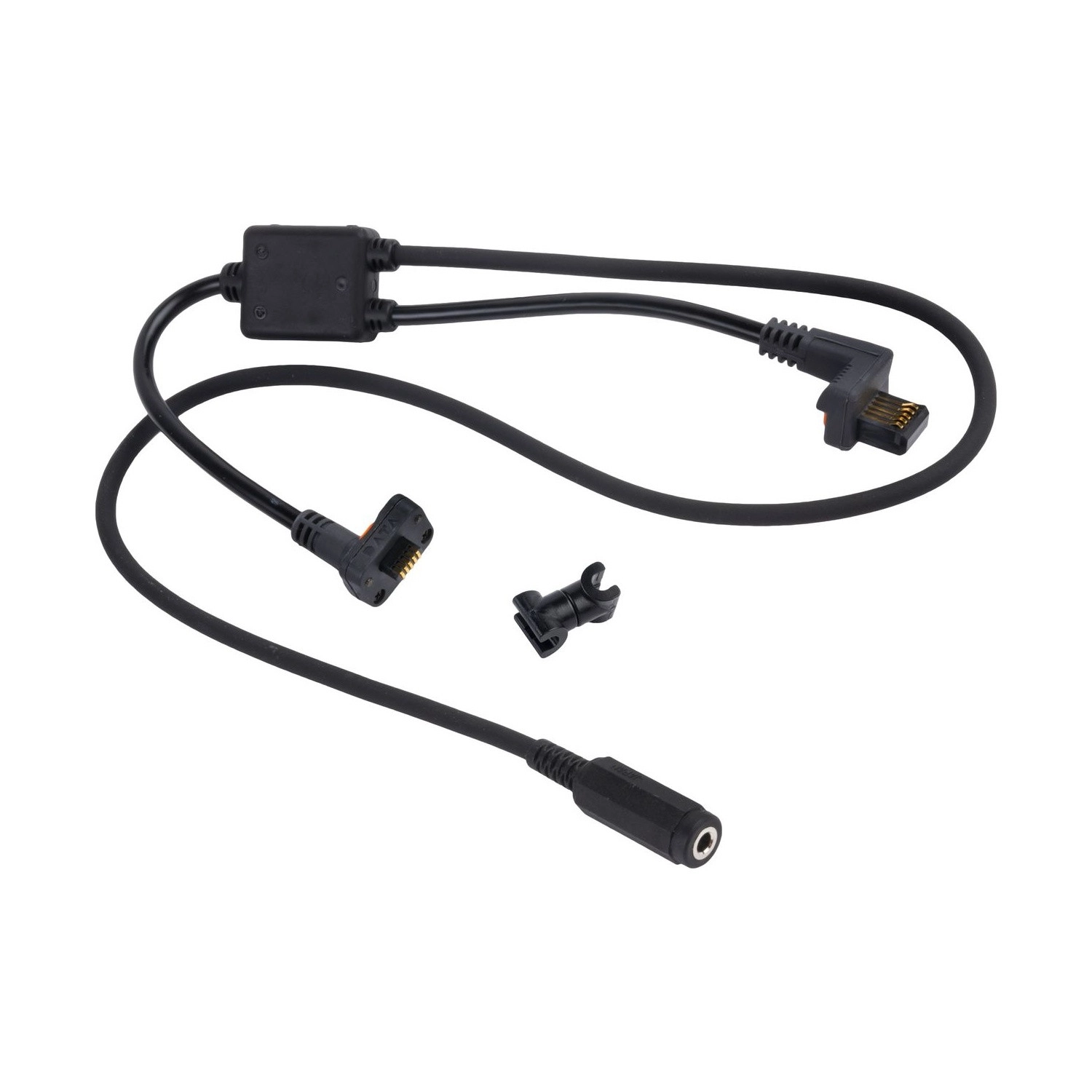

El Cable de Conexión con Entrada de Pedal Tipo C Mitutoyo 02AZE140C conecta un instrumento Digimatic con conector tipo C (recto, con botón de salida) al transmisor inalámbrico U-WAVE-T. Además del conector del instrumento, tiene una entrada para el pedal 937179T (opcional), para enviar la medición con el pie.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo C sirve para calibres Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 y 573-181-30, medidores de profundidad 571-201-30, cabezales micrométricos 164-163/164-164 y unidades de escala 572-203-10/572-213-10 y 572-300-10/572-301-10. Sirve también para los micrómetros con conector CR (293-582/293-583, 389-514/389-714), en los que el conector recto puede estorbar el giro del tambor.

Quien transmite es el U-WAVE-T: el 02AZE140C solo hace la conexión física con el instrumento. El receptor U-WAVE-R 02AZD810E queda en la computadora, y el alcance es de unos 20 m en línea de visión. Para conectar el mismo instrumento por USB, sin radio, el código es el 06AFM380C.

Conector tipo C · recto, con botón de salida
Para U-WAVE-T · entrada para pedal 937179T
Calibres, cabezales y escalas Digimatic
Botón DATA en el conector

Diferenciales

Aspectos destacados del producto

Lo que distingue al 02AZE140C entre los cables con entrada para pedal.

Recto, con botón de salida.

Transmisor inalámbrico 02AZD730H o 02AZD880H.

En el conector del instrumento.

Fijación en el U-WAVE-T.

Pedal 937179T, opcional.

Indicados en el catálogo 2025.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 02AZE140C.

Tipo C Conector

Recto, con botón de salida.
U-WAVE-T Se conecta a

02AZD730H o 02AZD880H.
937179T Pedal

Entrada en el cable; pedal opcional.
Sí Botón de datos

En el conector.
20 m Alcance

En línea de visión, con el U-WAVE-R.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 02AZE140C es la elección correcta.

Desafío Manos ocupadas en la pieza

Sostener la pieza y el instrumento deja sin mano para enviar la lectura.

Solución

El 02AZE140C tiene entrada para el pedal 937179T (opcional).

Desafío Micrómetro con conector CR

El CR no tiene cable U-WAVE propio.

Solución

El tipo C sirve, pero el conector recto puede estorbar el giro del tambor.

Desafío Cable hasta la computadora

Un cable largo del instrumento a la computadora estorba la medición en la pieza.

Solución

El 02AZE140C conecta el instrumento al U-WAVE-T, que transmite sin cable al receptor U-WAVE-R 02AZD810E.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 02AZE140C es el tipo C, indicado para calibres, cabezales y escalas Digimatic.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: U-WAVE
Modelo: Conector con entrada para pedal
Marca: Mitutoyo
Tipo: (C) Con botón de salida
Notas y observaciones: Con entrada para el pedal 937179T (opcional). Sirve en los micrómetros con conector CR (293-582, 389-514…), pero puede estorbar el giro del tambor.

Detalles técnicos

Línea: Cable de conexión con entrada para pedal para U-WAVE-T, conector tipo C
Transmisores: U-WAVE-T 02AZD730H (IP67, LED) y 02AZD880H (alarma sonora y LED)
Receptor: U-WAVE-R 02AZD810E
Versión sin pedal: 02AZD790C
Cable Digimatic del mismo conector: 959149 (1 m) o 959150 (2 m)

Funciones

Cómo trabaja el 02AZE140C

Camino del dato

Instrumento, 02AZE140C, U-WAVE-T, U-WAVE-R 02AZD810E y computadora.

Conector tipo C

Recto, con botón de salida.

Pedal

El pedal 937179T (opcional) se conecta a la entrada del cable.

Transmisión de datos

El 02AZE140C es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema: U-WAVE, inalámbrico
Transmisor: U-WAVE-T 02AZD730H o 02AZD880H
Receptor: U-WAVE-R 02AZD810E, en la computadora
Comunicación: Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance: Aprox. 20 m en línea de visión

Variantes de la serie

Cables con entrada para pedal en la tienda

Código	Tipo	Conector	Instrumentos
02AZE140A	Tipo A	Resistente al agua, con botón de salida	Calibres y medidores de profundidad Digimatic
02AZE140B	Tipo B	Resistente al agua, con botón de salida	Micrómetros Digimatic
02AZE140C (este)	Tipo C	Recto, con botón de salida	Calibres, cabezales y escalas Digimatic
02AZE140D	Tipo D	Plano de 10 pines	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
02AZE140E	Tipo E	Redondo de 6 pines	Durómetros HM
02AZE140F	Tipo F	Plano recto	Indicadores ID-CX/ID-U, Borematic y escalas SD
02AZE140G	Tipo G	Plano recto resistente al agua	Indicadores ID-N y ID-B
02AZG021	Tipo SF	Recto estándar	Indicadores ID-CNX y ID-FNX

Artículos incluidos

Cable de conexión con entrada para pedal tipo C 02AZE140C

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 02AZE140C?

Conecta un instrumento Digimatic con conector tipo C al transmisor U-WAVE-T. El catálogo 2025 indica el tipo C para calibres Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 y 573-181-30, medidores de profundidad 571-201-30, cabezales micrométricos 164-163/164-164 y unidades de escala 572-203-10/572-213-10 y 572-300-10/572-301-10.

¿El 02AZE140C funciona sin el U-WAVE-T?

No. Es la conexión entre el instrumento y el U-WAVE-T (02AZD730H o 02AZD880H); la medición llega a la computadora por el receptor U-WAVE-R 02AZD810E.

¿Cuál es la diferencia entre el 02AZE140C y el 02AZD790C?

Los dos tienen el conector tipo C. El 02AZE140C tiene entrada para el pedal 937179T; el 02AZD790C es el cable estándar, sin esa entrada.

¿El conector del 02AZE140C tiene botón de datos?

Sí. En la tabla del catálogo, el botón de datos aparece como disponible en el conector tipo C.

¿Qué cable conecta el instrumento del 02AZE140C a un colector Digimatic, sin radio?

El cable Digimatic del conector tipo C es el 959149 (1 m) o 959150 (2 m). Directo al USB de la computadora, el código es el 06AFM380C.

¿El 02AZE140C sirve para un micrómetro con conector CR?

Sirve: el CR no tiene cable U-WAVE propio y el catálogo indica el tipo C, pero el conector recto puede estorbar el giro del tambor.
