Cable de conexión tipo C para U-WAVE P / Calibre Estándar - 02AZD790C - Mitutoyo Tienda Oficial | Producto Original

Cable de conexión tipo C para U-WAVE P / Calibre Absolute/Reloj ID-SS e ID-SX - 02AZD790C - Mitutoyo

SKU: 02AZD790C

Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

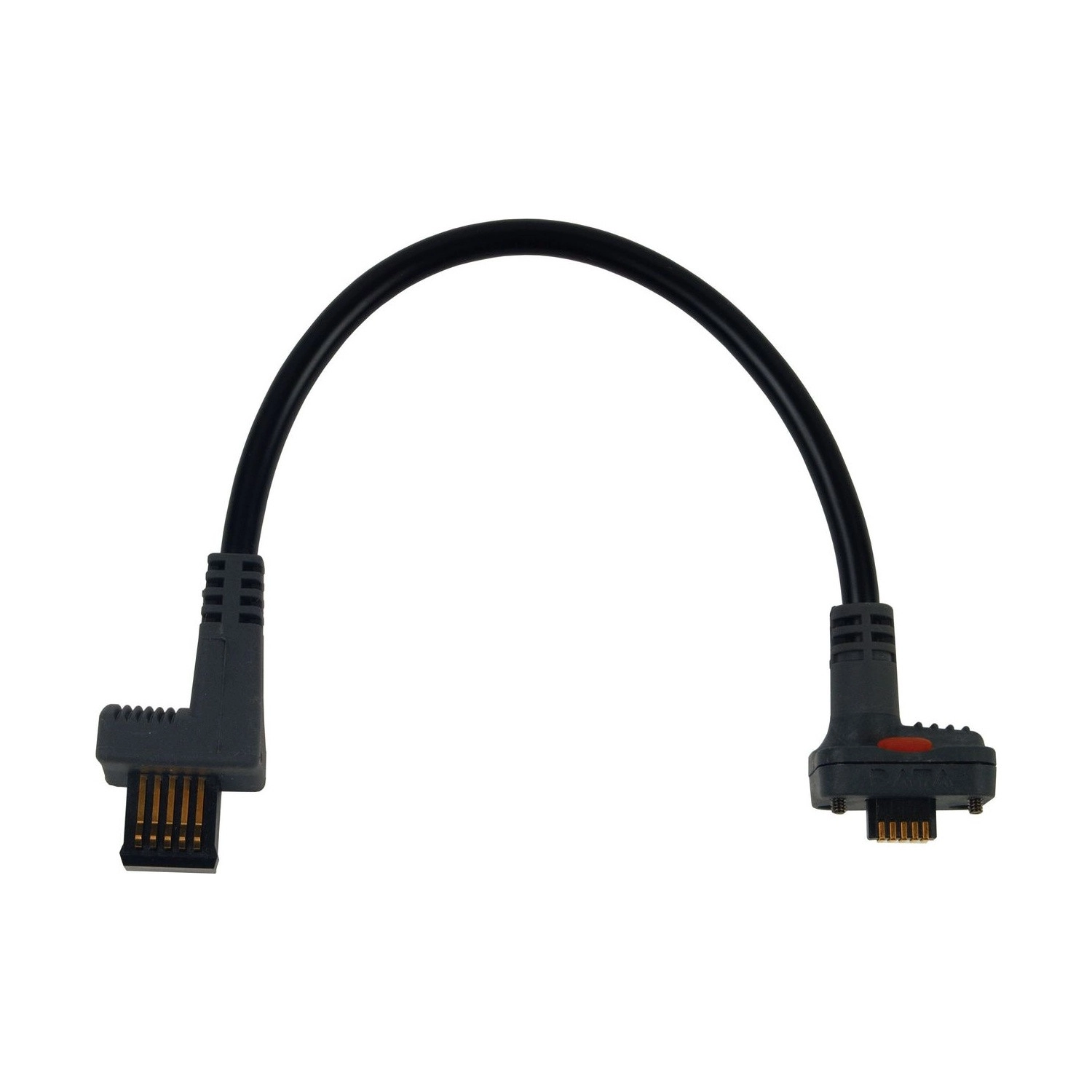

Cable estándar del transmisor inalámbrico U-WAVE-T para instrumentos Digimatic con conector tipo C (recto, con botón de salida). Con 160 mm, deja el transmisor junto al instrumento, sujeto al conector del cable con 2 tornillos.

En el catálogo, el conector tipo C aparece en calibres Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 y 573-181-30, medidores de profundidad 571-201-30/571-202-30, cabezales micrométricos 164-163/164-164 y unidades de escala 572-203-10/572-213-10 y 572-300-10/572-301-10. El micrómetro con conector CR (293-582/293-583, 389-514/389-714) no tiene cable U-WAVE-T propio: el catálogo admite el tipo C, cuidando que el cable no estorbe el giro del tambor (pág. 09-23).

El conector tiene botón de salida: un toque envía la lectura. El sistema se completa con el U-WAVE-T y el receptor U-WAVE-R, conectado a la computadora, que se venden por separado.

Resumen técnico
  • Conector tipo C · recto, con botón de salida
  • Cable estándar de 160 mm para el U-WAVE-T
  • Calibres, cabezales y CR
  • Botón de salida en el conector

Aspectos destacados del producto

Lo que distingue al 02AZD790C entre los cables estándar para U-WAVE-T.

Recto, con botón de salida

Salida tipo C del instrumento.

160 mm

Transmisor junto al instrumento.

Calibres, cabezales y CR

Según el catálogo, pág. 09-23.

U-WAVE-T

Es él quien transmite.

Botón de salida

Envía la lectura con un toque.

2 tornillos

Conector sujeto al transmisor.

Características principales

Lo que significa en la práctica cada dato del 02AZD790C.

  • Tipo C Conector

    El tipo del cable sigue el formato de la salida Digimatic del instrumento; el C es recto, con botón de salida. El botón de salida está en el propio conector y envía la lectura con un toque (pág. 09-23).

  • 160 mm Largo

    Los 160 mm dejan el U-WAVE-T junto al instrumento, y el conector del cable se sujeta al transmisor con 2 tornillos. La versión con derivación para el pedal 937179T es el 02AZE140C (pág. 09-9).

  • U-WAVE-T, vendido por separado Transmisor

    El cable no transmite: quien envía la lectura por radio es el U-WAVE-T, en la versión IP67 (02AZD730H) o con alarma sonora (02AZD880H). Las dos miden 44 × 29,6 × 18,5 mm y pesan 23 g (pág. 09-9).

  • Unos 20 m hasta el U-WAVE-R Alcance

    En línea de visión, el U-WAVE-T alcanza el receptor a unos 20 m. Cada lectura llega a la computadora con el número del receptor y del transmisor antes del valor, lo que separa las mediciones de varios puestos (pág. 09-9).

  • Sin cable propio, usa el C Micrómetro CR

    Para el micrómetro con conector CR (293-582/293-583, 389-514/389-714), que no tiene cable propio, el catálogo acepta el tipo C, pero el cable puede estorbar el giro del tambor (pág. 09-23).

¿Qué problemas resuelve este producto?

Situaciones en las que el 02AZD790C es la elección correcta.

Desafío Enviar con un toque

Volver a la computadora en cada lectura interrumpe la inspección.

Solución

El conector recto del 02AZD790C tiene botón de salida.

Desafío Transmisor que no estorba

Un cable largo entre el instrumento y el transmisor se enreda en la pieza o en el banco.

Solución

Con 160 mm, el 02AZD790C deja el U-WAVE-T junto al instrumento.

Desafío Saber de qué puesto vino la lectura

Con varios transmisores, las mediciones se mezclan en la computadora.

Solución

El U-WAVE-T pone su propio número (00 a 99) antes de cada valor.

Desafío Medir lejos de la computadora

El cable hasta la computadora ata al operador al banco.

Solución

El 02AZD790C conecta el instrumento al U-WAVE-T, que envía la lectura sin cable al receptor en la computadora.

Información Técnica

Especificaciones, detalles de construcción, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: U-WAVE
  • Modelo: Conector estándar
  • Marca: Mitutoyo
  • Tipo: (C) Con botón de salida
  • Notas y observaciones: Sirve en los micrómetros con conector CR (293-582, 389-514…), pero puede estorbar el giro del tambor.

Detalles técnicos

Conector del instrumento
Tipo C, recto, con botón de salida
Largo
160 mm
Fijación en el U-WAVE-T
2 tornillos
Botón de salida en el conector
Sí
Versión con pedal
02AZE140C
Cable Digimatic del mismo conector
959149 (1 m) o 959150 (2 m)

Transmisión de datos

El 02AZD790C es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema
U-WAVE, inalámbrico
Transmisor
U-WAVE-T 02AZD730H o 02AZD880H
Receptor
U-WAVE-R 02AZD810E, en la computadora
Comunicación
Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance
Aprox. 20 m en línea de visión

Variantes de la serie

Cables estándar para U-WAVE-T en la tienda

Código Tipo Conector Instrumentos
02AZD790A Tipo A Resistente al agua, con botón de salida Calibres 500-712, 500-776, 550 a 552 y 573-601; profundidad 571-251; escalas 572-600/601
02AZD790B Tipo B Resistente al agua, con botón de salida Micrómetros 293-140-30, 293-230-30, 293-666-20 y otros; Holtest 468; cabezales 350; profundidad 329
02AZD790C (este) Tipo C Recto, con botón de salida Calibres 500-150, 500-500, 500-443 y 573; profundidad 571-201; cabezales 164; escalas 572-203/300; micrómetros CR
02AZD790D Tipo D Plano de 10 pines Indicadores ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durómetros HM-210/220, HV y HR
02AZD790E Tipo E Redondo de 6 pines Durómetros HM-102, HM-103, HM-320, HM-430 y HM-411
02AZD790F Tipo F Plano recto Indicadores ID-CX, ID-C112, ID-U, ID-SS y ID-SX; HDM/HD/HDS; Borematic 568; interiores 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZD790G Tipo G Plano recto resistente al agua Indicadores ID-N y ID-B
02AZG011 Tipo SF Recto estándar Indicadores ID-CNX/ID-FNX; profundidad y espesor ID-CNX; QuantuMike (conector SA)

Artículos incluidos

  • Cable de conexión tipo C 02AZD790C
  • Se venden por separado y son necesarios: el transmisor U-WAVE-T (02AZD730H o 02AZD880H) y el receptor U-WAVE-R 02AZD810E

Video

Preguntas y Respuestas

Cable tipo C para U-WAVE-T: ¿en qué instrumento encaja el 02AZD790C?

Calibres como el 500-150-30 y el 500-500-10, el medidor de profundidad 571-201-30, los cabezales 164-163/164 y las escalas 572-203/213 y 572-300/301.

¿El 02AZD790C transmite solo?

No transmite: es la conexión física entre el instrumento y el transmisor U-WAVE-T. Para que la lectura llegue a la computadora, faltan el U-WAVE-T y el receptor U-WAVE-R, comprados por separado.

¿Cuál es la diferencia entre el 02AZD790C y el 02AZE140C?

La entrada para pedal. El 02AZE140C agrega la derivación para el 937179T; el 02AZD790C, de 160 mm, es el cable estándar, sin ella. El conector tipo C es el mismo.

¿El 02AZD790C sirve para un micrómetro con conector CR?

Sí: el CR no tiene cable U-WAVE-T propio y el catálogo admite el tipo C, cuidando que el cable no estorbe el giro del tambor (pág. 09-23).

¿El conector del 02AZD790C tiene botón de salida?

Sí. En la tabla de la pág. 09-23, el botón de datos (data switch) aparece como disponible en el conector tipo C, y un toque envía la lectura por el U-WAVE-T.

Para conectar con cable, ¿cuál es la alternativa al 02AZD790C?

Directo al USB de la computadora, el USB-ITN-C 06AFM380C. Para colector Digimatic (DP-1VA, IT-020U, MUX-10F), el cable Digimatic del mismo conector, 959149 (1 m) o 959150 (2 m).
