Sobre el producto

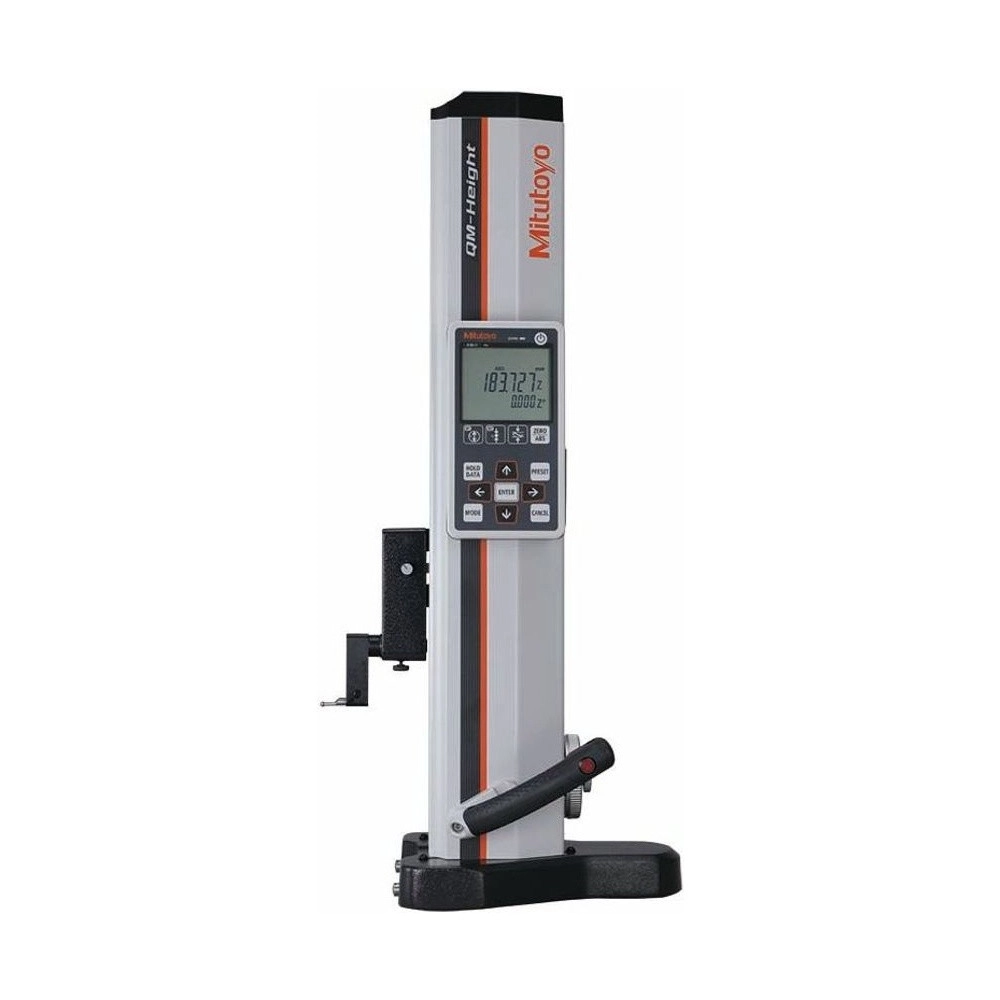

El Calibre de Altura QM-Height Mitutoyo 518-240, de la serie 518, mide de 0 - 465 mm (recorrido de 350 mm / 14") con exactitud de indicación de ±(2,4 + 2,1L/600) µm, sin flotación por aire.

Es un calibre de altura de alta precisión que va más allá de la altura: mide escalones, diámetros internos y externos y descentramiento. El panel simple hace la mayoría de las mediciones con una tecla, y la indicación tiene exactitud de ±(2,4 + 2,1L/600) µm, con repetibilidad 2σ de hasta 1,8 µm.

Este es el modelo sin flotación por aire: trabaja apoyado en su propia base y tiene la autonomía completa de las pilas, cerca de 1.200 horas. Masa de 25 kg. El recorrido es de 350 mm (14"), con rango total de 0 a 465 mm, perpendicularidad de 7 µm y 784 mm de altura. La lectura es en milímetro, con resolución seleccionable de 0,001 o 0,005 mm.

Recorrido 350 mm (14") · perpendicularidad 7 µm
Exactitud ±(2,4 + 2,1L/600) µm · resolución 0,001 mm
Sin flotación por aire · apoyado en la propia base
Salida Digimatic y USB · 4 pilas AA

Diferenciales

Aspectos destacados del producto

Lo que distingue al 518-240 dentro de la serie 518.

Con cuatro pilas AA, sin consumo de flotación por aire.

La menor de la línea, en el modelo de 350 mm.

O 0,005 mm, seleccionable.

Además de altura y escalón, con la sonda escalonada.

Retiene el máximo y el mínimo para medir descentramiento.

Panel simple, en la mayoría de las mediciones.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 518-240.

No Flotación por aire

El mismo recorrido con flotación por aire es el 518-244.
7 µm Perpendicularidad

Medida con el palpador de palanca 519-521 y el Mu-checker 519-551, según el catálogo.
0,001 / 0,005 mm Resolución

Seleccionable. La exactitud es la indicación de ±(2,4 + 2,1L/600) µm.
±(2,4 + 2,1L/600) µm Exactitud de indicación

L es la longitud medida en mm. Vale con la punta escalonada estándar, cerca de 20 °C.
2σ ≤ 1,8 µm Repetibilidad

En diámetro y descentramiento el error puede ser mayor, por la variación de la fuerza durante el barrido.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 518-240 es la elección correcta.

Desafío Instrumento que depende del tomacorriente

Con flotación por aire en uso prolongado, el catálogo recomienda el adaptador de red por economía.

Solución

El 518-240 no tiene flotación por aire y trabaja cerca de 1.200 horas con las pilas.

Desafío Columna demasiado alta para la pieza

Un instrumento de 1016 mm ocupa banco y mármol para una pieza que no pide ese recorrido.

Solución

Con 784 mm de altura, el 518-240 cubre hasta 465 mm de rango total.

Desafío Diámetro sin instrumento dedicado

Medir un diámetro interno suele pedir otro instrumento y otro montaje.

Solución

El QM-Height mide diámetro interno y externo con la sonda escalonada, en el mismo mármol.

Desafío Transcribir la medición a mano

Digitar la lectura es donde el dato de inspección se pierde.

Solución

Las salidas Digimatic y USB llevan el dato a la PC; el USB pide driver de Mitutoyo.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 518
Modelo: Calibrador de Altura ABSOLUTE de Alta Precisión
Capacidad: 0-350mm
Resolución: 0,001mm
Precisión: ± (2,4+2,1L/600) μm

Detalles técnicos

Rango de medición: 0 - 465 mm (recorrido de 350 mm / 14")
Repetibilidad: 2σ ≤ 1,8 µm
Perpendicularidad: 7 µm
Principio de medición: Encoder absoluto de inducción electromagnética
Guía: Rodamiento
Accionamiento: Manual, con volante
Fuerza de medición: 1,5 ± 0,5 N
Salida de datos: Digimatic y USB (driver de Mitutoyo)
Flotación por aire: No
Alimentación: 4 pilas AA/LR6 (incluidas) o NiMH HR6; adaptador de red opcional
Autonomía: Cerca de 1.200 horas
Dimensiones (An × Pr × Al): 280 × 273 × 784 mm
Masa: 25 kg
Temperatura de uso: 0 a 40 °C (recomendado 10 a 30 °C)
Humedad de uso: 20 a 80% HR, sin condensación

Funciones

Funciones de operación del 518-240

Medición de altura

Altura respecto del mármol con la punta escalonada.

Escalón

Diferencia de altura entre superficies.

Diámetro interno y externo

Medido con el barrido de la sonda.

Descentramiento (MÁX − MÍN)

Retiene el máximo y el mínimo y muestra la diferencia.

Panel de una tecla

La mayoría de las mediciones se hace con una tecla.

Salida de datos

Digimatic y USB, para PC y control estadístico.

Transmisión de datos

El 518-240 tiene salida Digimatic y USB. La salida USB pide el driver de comunicación de Mitutoyo.

Cable Digimatic (1 m / 2 m): 936937 / 965014
USB Input Tool Direct (USB-ITN-D): 06AFM380D
U-WAVE-T: 02AZD730H (IP67) o 02AZD880H (con señal sonora)
Cable del U-WAVE-T: 02AZD790D (estándar) o 02AZE140D (para pedal)
Receptor U-WAVE-R: 02AZD810E
Software: USB-ITPAK V2.1 / V3.0 (Excel) y MeasurLink

Variantes de la serie

Calibres de altura QM-Height de la serie 518 disponibles en la tienda

Código	Capacidad	Resolución	Flotación por aire
518-240 (este)	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm	No
518-241	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	No
518-242	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm	No
518-243	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	No
518-244	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm	Sí
518-245	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	Sí
518-246	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm	Sí
518-247	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	Sí

Artículos incluidos

Calibre de Altura QM-Height
Punta escalonada ø5 mm (05HZA148)
Bloque de calibración del diámetro de la punta (12AAA715)
4 pilas alcalinas AA, para verificación de funcionamiento
Certificado de inspección de fábrica

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 518-240 y el 518-244?

La flotación por aire. El 518-244 tiene un colchón de aire que deja el instrumento deslizarse suave en el mármol para posicionar, y pesa 1 kg más. El 518-240 no tiene ese sistema.

¿Cuál es el rango de medición del 518-240?

De 0 a 465 mm, con recorrido de 350 mm (14").

¿El 518-240 lee en pulgada?

No, es la versión métrica. La versión en pulgada y milímetro del mismo modelo es el 518-241.

¿El QM-Height 518-240 sirve para trazar?

No viene con trazador. El trazador opcional 05HZA173 es para medición y, según el catálogo, no se puede usar para trazar.

¿Qué viene con el 518-240?

La punta escalonada de ø5 mm (05HZA148), el bloque de calibración del diámetro de la punta (12AAA715) y cuatro pilas AA para verificación de funcionamiento.
