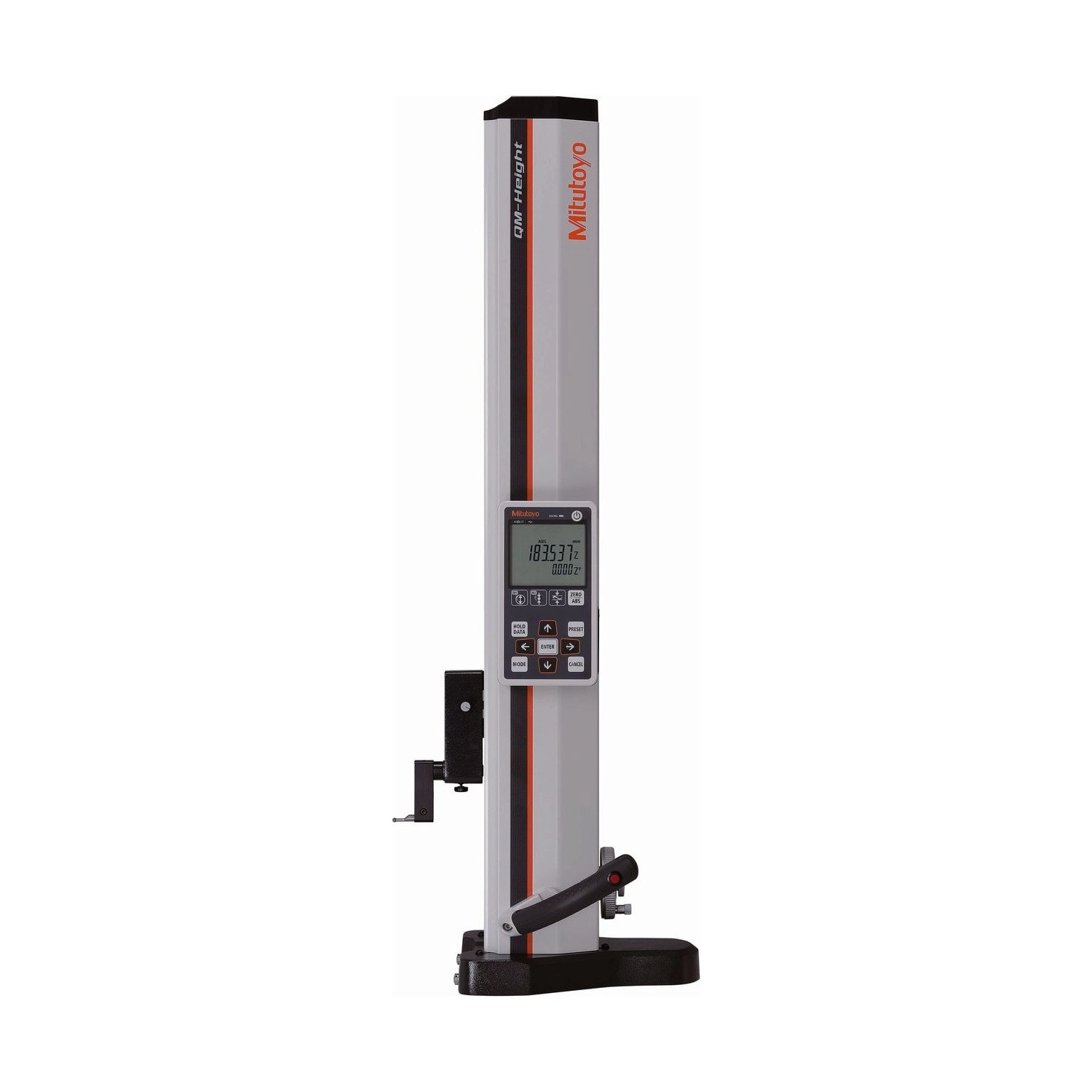

Calibre de Altura QM-Height de Gran Precisión ABSOLUTE de 600 mm - 518-242

Calibre de Altura QM-Height de Gran Precisión ABSOLUTE de 600 mm - 518-242 - Mitutoyo Tienda Oficial | Producto Original

Calibre de Altura QM-Height de Gran Precisión ABSOLUTE de 600 mm - 518-242 - Mitutoyo

Name: Calibre de Altura QM-Height de Gran Precisión ABSOLUTE de 600 mm - 518-242
Brand: Mitutoyo
SKU: 518-242

SKU: 518-242

Cantidad

Sobre el producto

El Calibre de Altura QM-Height Mitutoyo 518-242, de la serie 518, mide de 0 - 715 mm (recorrido de 600 mm / 24") con exactitud de indicación de ±(2,4 + 2,1L/600) µm, sin flotación por aire.

Es un calibre de altura de alta precisión que va más allá de la altura: mide escalones, diámetros internos y externos y descentramiento. El panel simple hace la mayoría de las mediciones con una tecla, y la indicación tiene exactitud de ±(2,4 + 2,1L/600) µm, con repetibilidad 2σ de hasta 1,8 µm.

Este es el modelo sin flotación por aire: trabaja apoyado en su propia base y tiene la autonomía completa de las pilas, cerca de 1.200 horas. Masa de 29 kg. El recorrido es de 600 mm (24"), con rango total de 0 a 715 mm, perpendicularidad de 12 µm y 1016 mm de altura. La lectura es en milímetro, con resolución seleccionable de 0,001 o 0,005 mm.

Recorrido 600 mm (24") · perpendicularidad 12 µm
Exactitud ±(2,4 + 2,1L/600) µm · resolución 0,001 mm
Sin flotación por aire · apoyado en la propia base
Salida Digimatic y USB · 4 pilas AA

Diferenciales

Aspectos destacados del producto

Lo que distingue al 518-242 dentro de la serie 518.

Con cuatro pilas AA, sin consumo de flotación por aire.

Recorrido de 600 mm, el mayor de la línea.

O 0,005 mm, seleccionable.

Además de altura y escalón, con la sonda escalonada.

Datos para la PC y para control estadístico.

2σ, con la punta escalonada estándar.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 518-242.

No Flotación por aire

El mismo recorrido con flotación por aire es el 518-246.
12 µm Perpendicularidad

En el recorrido de 600 mm; el de 350 mm tiene 7 µm.
0,001 / 0,005 mm Resolución

Seleccionable. La exactitud es la indicación de ±(2,4 + 2,1L/600) µm.
±(2,4 + 2,1L/600) µm Exactitud de indicación

L es la longitud medida en mm. Vale con la punta escalonada estándar, cerca de 20 °C.
1,5 ± 0,5 N Fuerza de medición

Accionamiento manual con el volante, guía por rodamiento.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 518-242 es la elección correcta.

Desafío Instrumento que depende del tomacorriente

Con flotación por aire en uso prolongado, el catálogo recomienda el adaptador de red por economía.

Solución

El 518-242 no tiene flotación por aire y trabaja cerca de 1.200 horas con las pilas.

Desafío Pieza alta más allá de 465 mm

Por encima del rango del modelo de 350 mm, la cota pasaría a exigir dos montajes.

Solución

El 518-242 mide de 0 a 715 mm en una referencia.

Desafío Diámetro sin instrumento dedicado

Medir un diámetro interno suele pedir otro instrumento y otro montaje.

Solución

El QM-Height mide diámetro interno y externo con la sonda escalonada, en el mismo mármol.

Desafío Descentramiento leído a ojo

Encontrar el máximo y el mínimo girando la pieza es lento y depende del operador.

Solución

La retención MÁX − MÍN da el descentramiento directo en la pantalla.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 518
Modelo: Calibrador de Altura ABSOLUTE de Alta Precisión
Capacidad: 0-600mm
Resolución: 0,001mm
Precisión: ± (2,4+2,1L/600) μm

Detalles técnicos

Rango de medición: 0 - 715 mm (recorrido de 600 mm / 24")
Repetibilidad: 2σ ≤ 1,8 µm
Perpendicularidad: 12 µm
Principio de medición: Encoder absoluto de inducción electromagnética
Guía: Rodamiento
Accionamiento: Manual, con volante
Fuerza de medición: 1,5 ± 0,5 N
Salida de datos: Digimatic y USB (driver de Mitutoyo)
Flotación por aire: No
Alimentación: 4 pilas AA/LR6 (incluidas) o NiMH HR6; adaptador de red opcional
Autonomía: Cerca de 1.200 horas
Dimensiones (An × Pr × Al): 280 × 273 × 1016 mm
Masa: 29 kg
Temperatura de uso: 0 a 40 °C (recomendado 10 a 30 °C)
Humedad de uso: 20 a 80% HR, sin condensación

Funciones

Funciones de operación del 518-242

Medición de altura

Altura respecto del mármol con la punta escalonada.

Escalón

Diferencia de altura entre superficies.

Diámetro interno y externo

Medido con el barrido de la sonda.

Descentramiento (MÁX − MÍN)

Retiene el máximo y el mínimo y muestra la diferencia.

Panel de una tecla

La mayoría de las mediciones se hace con una tecla.

Salida de datos

Digimatic y USB, para PC y control estadístico.

Transmisión de datos

El 518-242 tiene salida Digimatic y USB. La salida USB pide el driver de comunicación de Mitutoyo.

Cable Digimatic (1 m / 2 m): 936937 / 965014
USB Input Tool Direct (USB-ITN-D): 06AFM380D
U-WAVE-T: 02AZD730H (IP67) o 02AZD880H (con señal sonora)
Cable del U-WAVE-T: 02AZD790D (estándar) o 02AZE140D (para pedal)
Receptor U-WAVE-R: 02AZD810E
Software: USB-ITPAK V2.1 / V3.0 (Excel) y MeasurLink

Variantes de la serie

Calibres de altura QM-Height de la serie 518 disponibles en la tienda

Código	Capacidad	Resolución	Flotación por aire
518-240	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm	No
518-241	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	No
518-242 (este)	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm	No
518-243	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	No
518-244	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm	Sí
518-245	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	Sí
518-246	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm	Sí
518-247	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	Sí

Artículos incluidos

Calibre de Altura QM-Height
Punta escalonada ø5 mm (05HZA148)
Bloque de calibración del diámetro de la punta (12AAA715)
4 pilas alcalinas AA, para verificación de funcionamiento
Certificado de inspección de fábrica

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 518-242 y el 518-246?

La flotación por aire. El 518-246 tiene un colchón de aire que deja el instrumento deslizarse suave en el mármol para posicionar, y pesa 1 kg más. El 518-242 no tiene ese sistema.

¿Cuál es el rango de medición del 518-242?

De 0 a 715 mm, con recorrido de 600 mm (24").

¿El 518-242 lee en pulgada?

No, es la versión métrica. La versión en pulgada y milímetro del mismo modelo es el 518-243.

¿El QM-Height 518-242 sirve para trazar?

No viene con trazador. El trazador opcional 05HZA173 es para medición y, según el catálogo, no se puede usar para trazar.

¿Puedo usar pilas recargables en el 518-242?

Sí, cuatro NiMH (HR6). El adaptador de red es opcional y no recarga las pilas.
