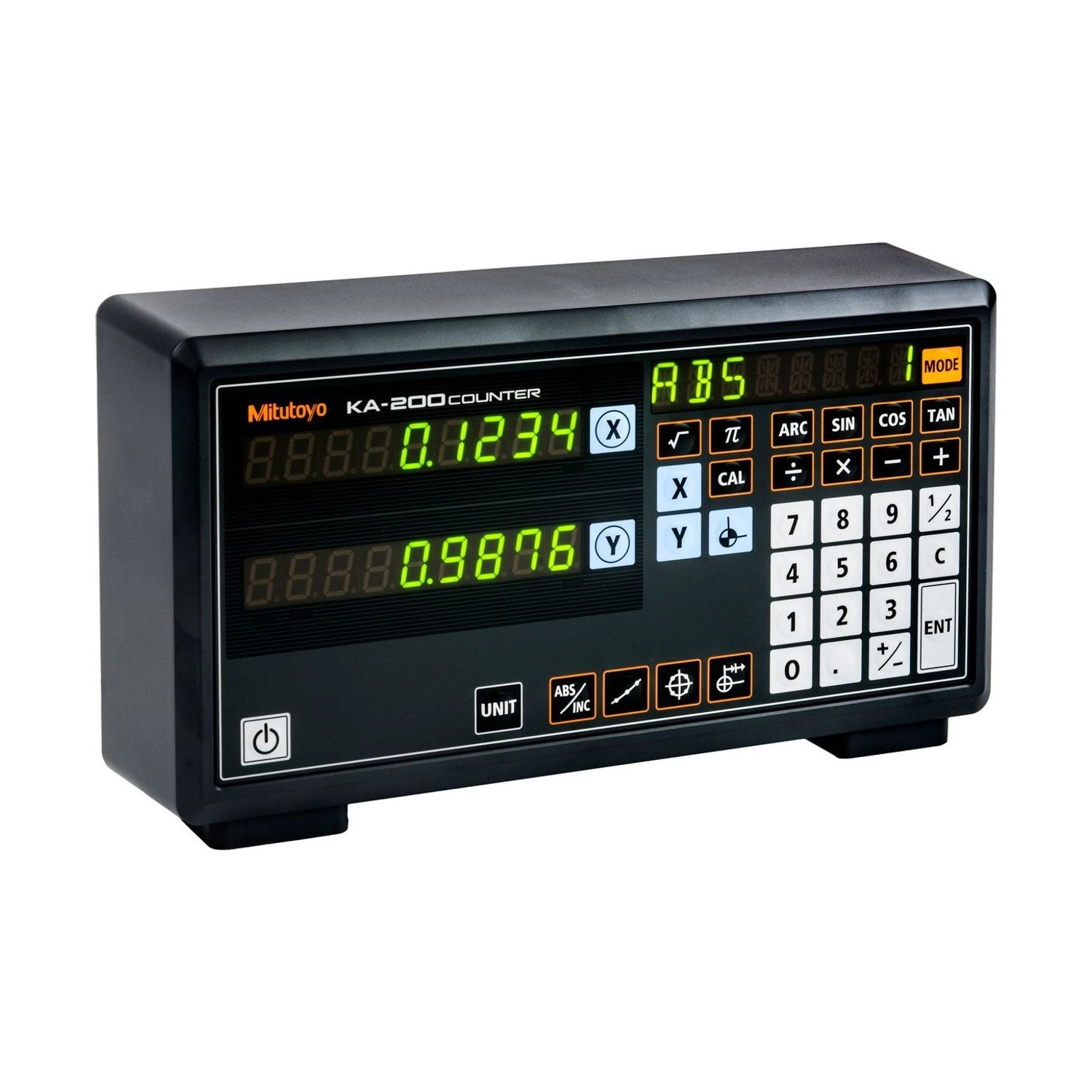

Name: Contador Modelo Estándar KA-212 - 174-183A
Brand: Mitutoyo
SKU: 174-183A

SKU: 174-183A

Cantidad

Sobre el producto

El Contador KA-212 Mitutoyo 174-183A, de la serie KA-200, es la unidad de lectura de dos ejes para escalas lineales. Con los parámetros, el mismo equipo trabaja como contador estándar o como contador de torno.

La resolución sigue a la escala conectada: de 0,05 a 0,0001 mm con la serie AT100 y de 0,01 a 0,001 mm con la ABS AT715. La pantalla principal tiene 9 dígitos con signo, y una secundaria, de 8 dígitos, guía la operación.

Funciona con 100 a 240 V CA, mide 300 × 167 × 70 mm y pesa 1,25 kg. Las salidas RS-232C y de texto por USB son opcionales, con la unidad de salida de código 06AET993.

Lectura de 2 ejes · contador KA-212
Resolución hasta 0,0001 mm · con la escala AT100
Pantalla de 9 dígitos · secundaria de 8
100 a 240 V CA · 1,25 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue al 174-183A dentro de la serie KA-200.

El modo del contador cambia por parámetro.

X e Y en la misma pantalla.

Función de mecanizado guiado, con más de un eje.

8 dígitos que orientan la operación.

La resolución acompaña a la escala conectada.

Función estándar del contador KA-200.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 174-183A.

2 Ejes

Para tres ejes, la serie tiene el KA-213.
0,05 a 0,0001 mm Resolución

Con escala AT100; con ABS AT715, de 0,01 a 0,001 mm.
9 dígitos con signo Pantalla

Más una pantalla secundaria de 8 dígitos.
300 × 167 × 70 mm Dimensiones

Ancho, alto y profundidad.
1,25 kg Masa

Según el folleto Linear Scale DRO Systems.

Soluciones

¿Qué problemas resuelve?

Situaciones de máquina en las que el 174-183A es la elección correcta.

Desafío Fresadora sin lectura digital

Posicionar por la graduación de la manivela lleva la holgura del husillo a la pieza.

Solución

Con escalas en los ejes, el KA-212 muestra la posición de X e Y directo en la pantalla.

Desafío Un contador para torno y fresadora

Un modelo distinto para cada máquina complica el inventario y la capacitación.

Solución

El KA-212 pasa a contador de torno o estándar solo con los parámetros.

Desafío Círculos de orificios calculados a mano

Calcular las coordenadas de cada orificio lleva tiempo y abre espacio al error.

Solución

El KA-212 tiene la función de mecanizado de círculos de orificios para pernos.

Desafío Lectura anotada a mano

Copiar el valor de la pantalla retrasa la inspección y puede cambiar dígitos.

Solución

Con la unidad 06AET993, el KA-212 envía datos por RS-232C, y texto por USB con el pedal 937179T.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 174
Modelo: KA-212
Número de ejes: 1 eje / 2 ejes
Graduación / Graduado: 0,05 a 0,0001mm / 0,01 a 0,001mm
Mostrador: Principal: 9 dígitos con signo
Mostrador: 8 dígitos
Alimentación: 100V-240V CA, 50/60Hz
Ambiente de operación: 0 a 45°C, HR 20 a 80%
Ambiente de almacenamiento: -10 a 60°C, HR 20 a 80%
Dimensiones: 300 x 167 x 70 mm (ancho x alto x profundidad)
Salida de datos (opcional): RS232 / USB

Detalles técnicos

Código: 174-183A
Ejes: 2
Resolución: Con escala de la serie AT100: 0,05 a 0,0001 mm; con ABS AT715: 0,01 a 0,001 mm (ajustable por parámetro)
Pantalla: Principal de 9 dígitos con signo; secundaria de 8 dígitos
Consumo: 20 a 25 VA
Operación: 0 a 45 °C, humedad relativa de 20 a 80%
Almacenamiento: -10 a 60 °C, humedad relativa de 20 a 80%
Masa: 1,25 kg

Funciones

Funciones del contador 174-183A

Puesta a cero, preajuste y 1/2

Pone el eje a cero, preajusta un valor y calcula el punto medio entre dos posiciones.

Coordenadas ABS/INC

Alterna entre coordenada absoluta e incremental, con aproximación a cero en modo INC.

Mecanizado guiado

Círculos de orificios para pernos (no disponible con un solo eje) y mecanizado de paso.

Lectura

Conversión mm/pulgada, lectura en diámetro, suavizado y supresión del dígito inferior.

Compensación

Compensación del error de linealidad. La compensación del error de paso y el punto de referencia de la escala solo funcionan con la serie AT100.

Opcionales

Puesta a cero externa y salida RS-232C con la unidad 06AET993; salida de texto por USB con esa unidad y el pedal 937179T.

Variantes de la serie

Contadores KA-200 disponibles en la tienda

Código	Ejes	Modelo	Masa
174-183A (este)	2	KA-212	1,25 kg
174-185A	3	KA-213	1,3 kg

Artículos incluidos

Contador KA-212
Cable de alimentación de 1,8 m, estándar UL/CSA (02ZAA010)
Cubierta contra polvo (06AEU075)
Cable a tierra de 4 m (09CAA985)
Juego de sellos (06AEU080)
Tapa del conector D-SUB15P (06AFC149)
Manual del usuario (99MBE083A)

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuántos ejes lee el 174-183A?

Dos. Es el KA-212; el modelo de tres ejes de la serie es el KA-213 (174-185A).

¿Cuál es la resolución del 174-183A?

Depende de la escala conectada: de 0,05 a 0,0001 mm con la serie AT100 y de 0,01 a 0,001 mm con la ABS AT715. La resolución se ajusta por parámetro.

¿El 174-183A ya viene con salida RS-232C?

No. La salida RS-232C necesita la unidad de salida de código 06AET993, opcional. La salida de texto por USB usa esa unidad y el pedal 937179T.

¿Qué escalas lineales funcionan con el 174-183A?

El diagrama de sistema del catálogo conecta el contador KA a las escalas de señal senoidal AT103, AT116, AT113, AT112-F y AT181, y a la ABS AT715.

¿Qué indica el sufijo A del 174-183A?

El cable de alimentación. En el folleto, el sufijo A corresponde al estándar UL/CSA, cable 02ZAA010.
