Name: Escala digital Digimatic ABSOLUTE SDV-20D - 0-200MM - 572-302-10
Brand: Mitutoyo
SKU: 572-302-10

SKU: 572-302-10

Cantidad

Sobre el producto

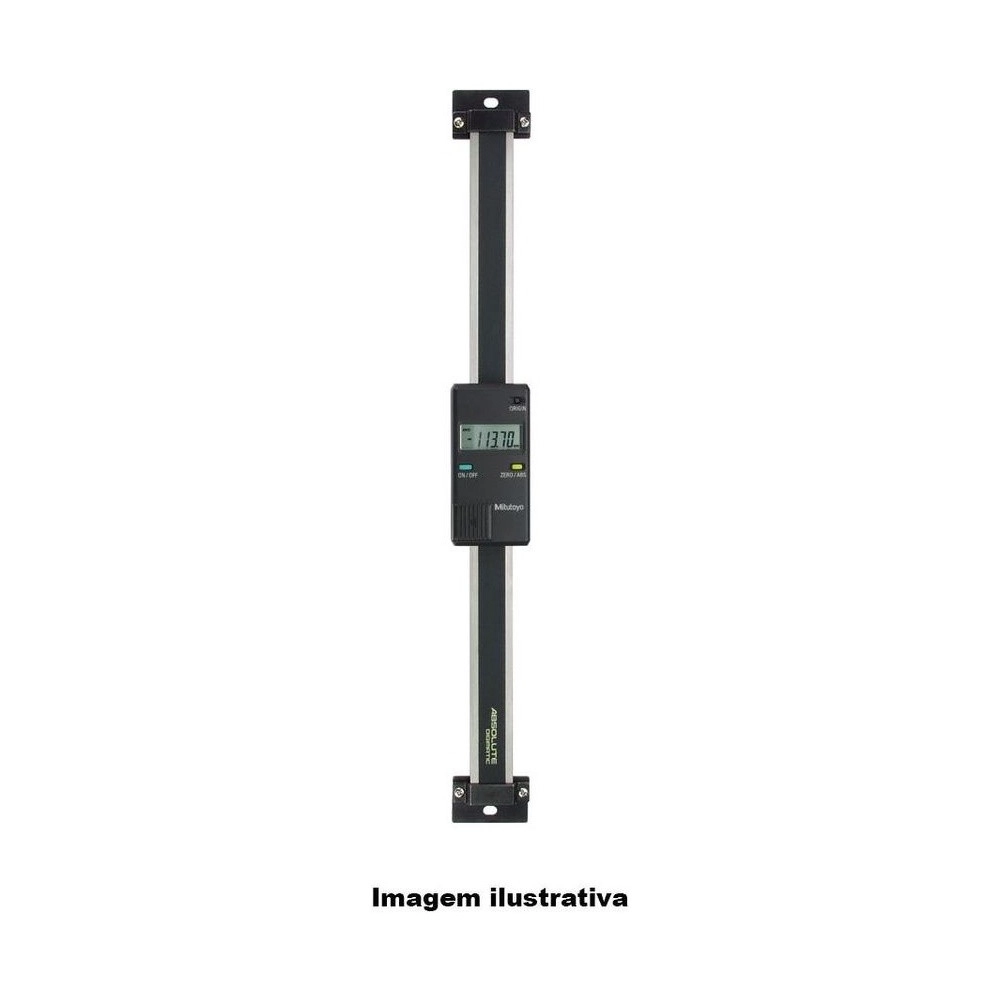

La Escala Digimatic ABSOLUTE Mitutoyo 572-302-10, modelo SDV-20D, mide 0 a 200 mm en vertical. Es el mayor recorrido vertical que aún declara 0,03 mm de exactitud, el mejor valor de la Serie 572. En el modelo siguiente, de 300 mm, ese número ya sube.

En números, el SDV-20D de la sublínea SDV-D: capacidad de 0-200 mm, resolución de 0,01 mm, exactitud de 0,03 mm y repetibilidad de 0,01 mm. Es el mejor valor de la serie, y vale solo hasta 200 mm de recorrido.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y es la versión directa en montaje vertical: sin preset y sin inversión de conteo, con el congelamiento del display dependiendo de la Unidad de Congelamiento vendida aparte, y con pila de cerca de 20.000 horas. Acompaña el manual de operación. Para dispositivo de banco el propio display suele bastar; el contador EC queda como opcional, para cuando la lectura necesita salir del instrumento.

Capacidad 0-200 mm · resolución 0,01 mm
Exactitud 0,03 mm · repetibilidad 0,01 mm
Display vertical · versión directa, sin preset
Salida de datos Digimatic · batería de aprox. 20.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-302-10 dentro de la línea directa vertical de la Serie 572.

200 mm es el límite del mejor valor de la serie.

Cuatro veces la de las escalas multifunción.

Lectura en el eje en que corre el cabezal.

El doble del menor modelo vertical de la línea.

Se conecta a computadora y a sistema de recolección.

ABSOLUTE: enciende ya en la referencia.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-302-10.

0,03 mm Exactitud

El mejor valor de la serie, y 200 mm es exactamente el recorrido máximo en que se declara. El modelo vertical siguiente, de 300 mm, declara 0,04 mm.
0 a 200 mm Capacidad

El doble del menor modelo vertical de la línea directa. En esta tienda la línea vertical va de 100 a 300 mm.
Aprox. 20.000 horas Pila

Cuatro veces la autonomía de las sublíneas con preset e inversión.
Depende de accesorio Congelamiento del display

Exige la Unidad de Congelamiento, vendida aparte, que no funciona al mismo tiempo que el envío de datos.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-302-10 es la elección correcta.

Desafío Recorrido mayor sin perder el mejor escalón

En la Serie 572 la exactitud acompaña al recorrido, y quien necesita más de 200 mm pasa a declarar 0,04 mm o más.

Solución

Los 200 mm del 572-302-10 son el mayor recorrido vertical que aún declara 0,03 mm.

Desafío Columna que creció más allá de los 100 mm

Un dispositivo vertical con recorrido útil por encima de 100 mm no lo atiende el menor modelo de la línea, y una escala corta limita el trabajo.

Solución

El 572-302-10 duplica el recorrido del 572-300-10 manteniendo la misma exactitud y la misma pila.

Desafío Mantenimiento en escala de difícil acceso

Una escala sujeta a la columna del dispositivo obliga a desmontar y rehacer la alineación solo para cambiar la pila.

Solución

Las cerca de 20.000 horas del 572-302-10 espacian esa parada más allá de seis años en jornada de 8 horas.

Desafío Recursos que el puesto no acciona

El preset y la inversión de conteo consumen pila y encarecen el instrumento incluso sin uso.

Solución

El 572-302-10 es la versión directa y entrega la misma exactitud de las multifunción.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-20D
Alcance (mm): 0-200mm
Resolución (mm): 0,01mm
Capacidad: 0-200mm
Graduación / Graduado: 0,01mm
Precisión: 0,03mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 20.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 200 mm
Montaje: Display vertical
Cuerpo (L1): 344 mm
Siguiente recorrido vertical: 572-303-10, 300 mm, exactitud 0,04 mm

Variaciones de la serie

Otros modelos de la línea directa vertical de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-300-10	SDV-10D	0-100 mm	0,01 mm	0,03 mm
572-302-10 (este)	SDV-20D	0-200 mm	0,01 mm	0,03 mm
572-303-10	SDV-30D	0-300 mm	0,01 mm	0,04 mm

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué el 572-302-10 es el mayor recorrido vertical con 0,03 mm?

Porque en la Serie 572 la exactitud acompaña al recorrido. Hasta 200 mm el catálogo declara 0,03 mm; a partir de 300 mm, 0,04 mm. El modelo vertical siguiente, el 572-303-10, ya está en ese escalón.

Además del 572-302-10, ¿existe modelo vertical directo de 150 mm?

No en esta tienda. La línea vertical directa aquí tiene 100, 200 y 300 mm de recorrido.

¿El 572-302-10 tiene preset o inversión de conteo?

No. El catálogo declara ambas funciones no disponibles para los modelos SD-D y SDV-D, que a cambio tienen pila de cerca de 20.000 horas.

¿Se puede congelar la lectura en el 572-302-10?

Solo con la Unidad de Congelamiento, vendida por separado, y no puede usarse al mismo tiempo que el envío de datos.

¿Cuánto dura la pila del 572-302-10?

Aproximadamente 20.000 horas, contra cerca de 5.000 de las escalas multifunción y 13.000 de la versión sellada.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-302-10 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
