Escala digital Digimatic ABSOLUTE SDV-30D - 0-300MM - 572-303-10

Escala digital Digimatic ABSOLUTE SDV-30D - 0-300MM - 572-303-10 - Mitutoyo

Name: Escala digital Digimatic ABSOLUTE SDV-30D - 0-300MM - 572-303-10
Brand: Mitutoyo
SKU: 572-303-10

SKU: 572-303-10

Cantidad

Sobre el producto

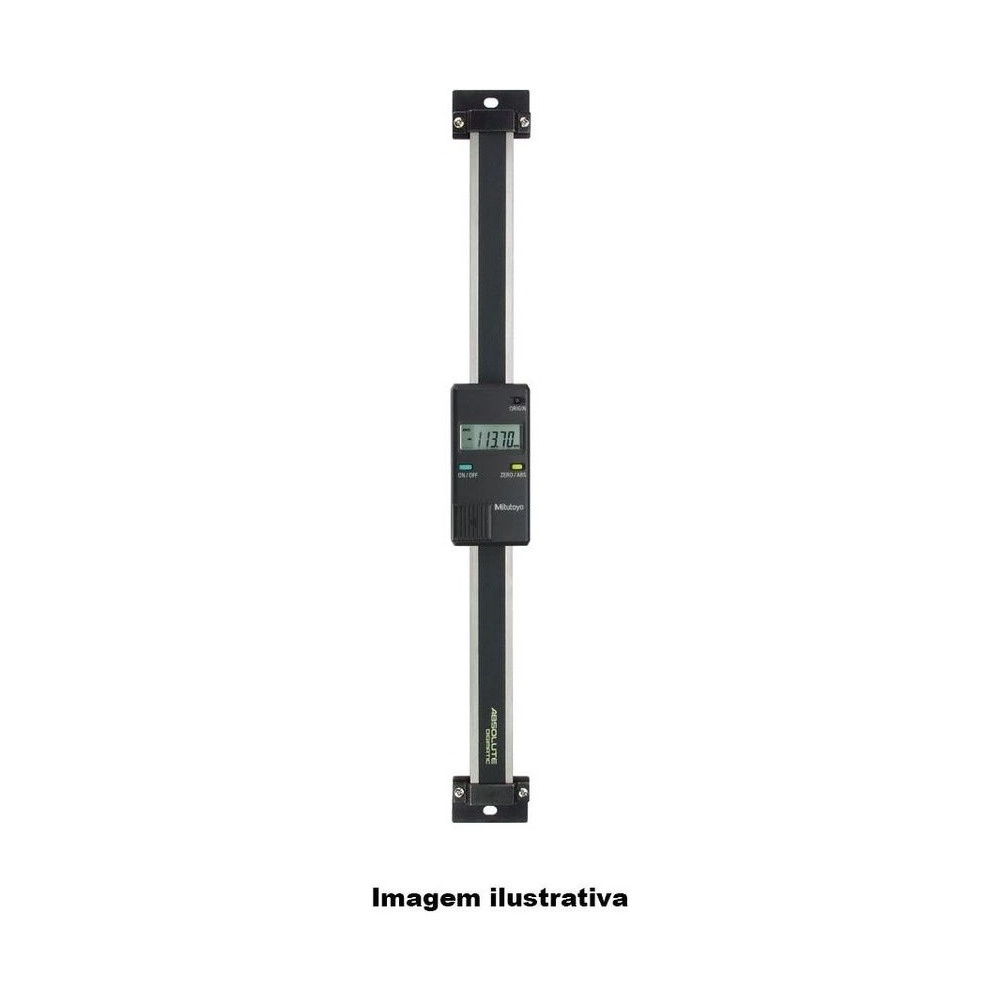

La Escala Digimatic ABSOLUTE Mitutoyo 572-303-10, modelo SDV-30D, es la mayor escala vertical de la línea directa: 0 a 300 mm en un cuerpo de 444 mm. Es el modelo que el catálogo usa para ilustrar el "modelo vertical simple" de la serie, y el único vertical directo fuera del mejor escalón de exactitud, con 0,04 mm.

En números, el SDV-30D de la sublínea SDV-D: capacidad de 0-300 mm, resolución de 0,01 mm, exactitud de 0,04 mm y repetibilidad de 0,01 mm. Es el primer escalón por encima del mejor valor de la serie, que es 0,03 mm.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y es la versión directa en montaje vertical: sin preset y sin inversión de conteo, con el congelamiento del display dependiendo de la Unidad de Congelamiento vendida aparte, y con pila de cerca de 20.000 horas. Acompaña el manual de operación. El contador EC, opcional, sirve cuando la lectura debe hacerse lejos del punto en que la escala está fijada.

Capacidad 0-300 mm · resolución 0,01 mm
Exactitud 0,04 mm · repetibilidad 0,01 mm
Display vertical · versión directa, sin preset
Salida de datos Digimatic · batería de aprox. 20.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-303-10 dentro de la línea directa vertical de la Serie 572.

300 mm, el tope de la sublínea en esta tienda.

Cuatro veces la de las escalas multifunción.

Primer escalón por encima del mejor valor de la serie.

Lectura en el eje en que corre el cabezal.

Se conecta a computadora y a sistema de recolección.

ABSOLUTE: enciende ya en la referencia.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-303-10.

0 a 300 mm Capacidad

El mayor recorrido vertical de la línea directa en esta tienda, en cuerpo de 444 mm.
0,04 mm Exactitud

El primer escalón por encima del mejor valor de la serie. Los modelos verticales de 100 y 200 mm declaran 0,03 mm.
Aprox. 20.000 horas Pila

Cuatro veces la autonomía de las sublíneas con preset e inversión, y en columna alta, cambiar la pila cuesta desmontaje.
Depende de accesorio Congelamiento del display

Exige la Unidad de Congelamiento, vendida aparte, que no funciona al mismo tiempo que el envío de datos.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-303-10 es la elección correcta.

Desafío Columna alta con escala de difícil acceso

Cuanto más alto el montaje, más cara resulta cada intervención: cambiar la pila exige subir, desmontar y realinear.

Solución

El 572-303-10 es de la línea directa y dura cerca de 20.000 horas, cuatro veces la autonomía de las escalas multifunción.

Desafío Recorrido vertical por encima de 200 mm

Un dispositivo de columna alta no lo atienden los modelos verticales cortos, y una escala corta limita el trabajo útil.

Solución

Los 300 mm del 572-303-10 son el mayor recorrido vertical de la línea directa en esta tienda.

Desafío No percibir el cambio de exactitud

Subir de 200 a 300 mm cambia el número declarado, y la comparación entre modelos suele detenerse en el recorrido.

Solución

El 572-303-10 declara 0,04 mm, contra 0,03 mm de los verticales de 100 y 200 mm, y el número está en la tabla de esta página.

Desafío Lectura lejos del punto de fijación

En una columna de esa altura el visor casi nunca queda en la línea de visión de quien opera.

Solución

El 572-303-10 tiene salida de datos y acepta el contador EC como display externo, vendido aparte.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-30D
Alcance (mm): 0-300mm
Resolución (mm): 0,01mm
Capacidad: 0-300mm
Graduación / Graduado: 0,01mm
Precisión: 0,04mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 20.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 300 mm
Montaje: Display vertical
Cuerpo (L1): 444 mm
Masa: 370 g

Variaciones de la serie

Otros modelos de la línea directa vertical de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-300-10	SDV-10D	0-100 mm	0,01 mm	0,03 mm
572-302-10	SDV-20D	0-200 mm	0,01 mm	0,03 mm
572-303-10 (este)	SDV-30D	0-300 mm	0,01 mm	0,04 mm

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué la exactitud del 572-303-10 es 0,04 mm?

Porque en la Serie 572 la exactitud acompaña al recorrido. Los modelos verticales de 100 y 200 mm declaran 0,03 mm; a partir de 300 mm el valor pasa a 0,04 mm.

¿Existe escala vertical directa mayor que el 572-303-10?

No en esta tienda. La línea vertical directa aquí va de 100 a 300 mm. Para recorrido vertical mayor, las opciones están en las sublíneas multifunción.

¿Cómo leer el 572-303-10 en una columna alta?

Por la salida de datos. El contador EC, opcional, funciona como display externo; las unidades DP1-VA, MUX-10F e IT-016U conectan la escala directo, sin el contador.

¿El 572-303-10 tiene preset o inversión de conteo?

No. El catálogo declara ambas funciones no disponibles para los modelos directos, que a cambio tienen pila de cerca de 20.000 horas.

¿Cuánto dura la pila del 572-303-10?

Aproximadamente 20.000 horas, cuatro veces la de las escalas multifunción de la misma capacidad.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-303-10 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
