Name: Interfaz individual para RS-232C IT-007R - 264-007
Brand: Mitutoyo
SKU: 264-007

SKU: 264-007

Cantidad

Sobre el producto

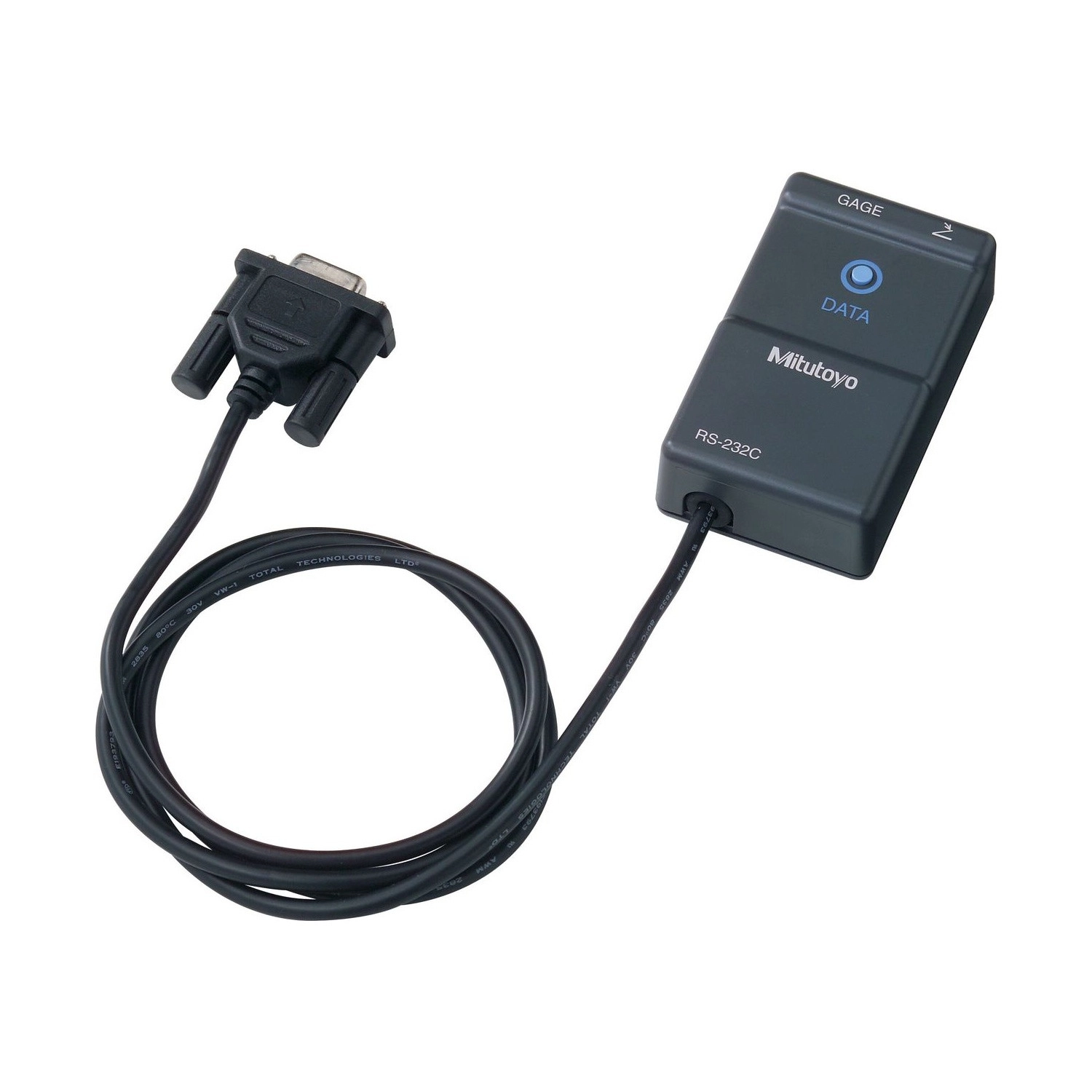

La Interfaz RS-232C IT-007R Mitutoyo 264-007 es la herramienta de entrada de Mitutoyo de tipo RS-232C: conecta un instrumento Digimatic al puerto serie de una computadora o de un secuenciador y deja que el programa pida la medición por comando.

El dato sale cuando la computadora envía un carácter de pedido, lo que facilita la automatización: el programa decide cuándo leer. La comunicación es full dúplex, a 2400 bps fijos, 8 bits de datos, sin paridad, 1 bit de parada, sin control de flujo.

La alimentación viene del propio puerto de la computadora (+12 V por los pines 4 y 7); conectada a un secuenciador, necesita fuente externa de 6 a 16 V. El instrumento se conecta con el cable Digimatic de su tipo de conector (A a G, SA o SF, de 1 o 2 m), y el pedal 937179T es opcional.

IT-007R · herramienta de entrada RS-232C
Dato pedido por comando de la computadora
2400 bps fijos · full dúplex
Computadora o secuenciador · D-sub de 9 pines

Diferenciales

Aspectos destacados del producto

Lo que distingue al 264-007 entre las interfaces RS-232C Digimatic.

Puerto serie D-sub de 9 pines.

El programa decide cuándo leer.

Full dúplex, fijo.

+12 V de la computadora; 6 a 16 V en secuenciador.

Según el conector del instrumento.

Opcional.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 264-007.

RS-232C Salida

Full dúplex.
2400 bps Velocidad

Fija.
8 bits, sin paridad Configuración

1 bit de parada, sin control de flujo.
+12 V de la computadora Alimentación

Pines 4 y 7.
D-sub 9 pines Conexión

Computadora o secuenciador.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 264-007 es la elección correcta.

Desafío Leer el instrumento con el programa

Esperar a que el operador pulse el botón retrasa la automatización.

Solución

El 264-007 envía la medición cuando la computadora manda el carácter de pedido.

Desafío Conexión a PLC o secuenciador

No todo equipo tiene puerto USB.

Solución

El 264-007 se conecta a una computadora o secuenciador con puerto serie D-sub de 9 pines.

Desafío Sin fuente extra en la computadora

Otra fuente en el banco estorba.

Solución

Conectado a la computadora, el 264-007 se alimenta por el propio puerto RS-232C.

Desafío Cada instrumento con su conector

Instrumentos distintos piden cables distintos.

Solución

El 264-007 acepta los cables Digimatic de tipo A a G, SA y SF.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: IT-016/007
Modelo: IT-007R
Marca: Mitutoyo
Salida de Datos: RS-232C, full dúplex, 2400 bps (fijo)
Notas y observaciones: Se conecta a una computadora o secuenciador con puerto serie D-sub de 9 pines y necesita un programa de comunicación RS-232C. El dato también se puede pedir por comando de la computadora.

Detalles técnicos

Línea: Herramienta de entrada Input Tool, tipo RS-232C
Pedido de dato: Por carácter enviado por la computadora
Posición: DCE (definición de módem)
Opcionales: Pedal 937179T; selector Gage selector 3 (939039)
Formato de error: Código de error propio cuando no hay dato

Funciones

Cómo trabaja el 264-007

Pedido de la computadora

El programa manda un carácter y recibe la medición.

Alimentación por el puerto

+12 V por los pines 4 y 7.

Cable del instrumento

Tipos A a G, SA y SF.

Transmisión de datos

El 264-007 lleva la medición al puerto serie y deja que el programa controle la lectura.

Salida: RS-232C, full dúplex
Parámetros: 2400 bps fijos, 8 bits, sin paridad, 1 bit de parada, sin control de flujo
Pedido de dato: Carácter enviado por la computadora
Alimentación: +12 V de la computadora (pines 4 y 7); 6 a 16 V externa con secuenciador
Programa: Compatible con comunicación RS-232C (por ejemplo, hyper terminal)

Variantes de la serie

Interfaces RS-232C Digimatic en la tienda

Código	Modelo	Entradas	Salida
264-002A	MUX-10F	4 canales Digimatic	RS-232C, 300 a 19.200 bps
264-007 (este)	IT-007R	1 instrumento	RS-232C, 2400 bps

Artículos incluidos

Interfaz RS-232C IT-007R 264-007

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 264-007?

Es la herramienta de entrada IT-007R: conecta un instrumento Digimatic al puerto RS-232C de una computadora o secuenciador y envía la medición cuando la computadora la pide.

¿Cuál es la configuración de comunicación del 264-007?

RS-232C full dúplex, 2400 bps fijos, 8 bits de datos (el más significativo fijo en 0), sin paridad, 1 bit de parada, sin control de flujo, posición DCE.

¿El 264-007 necesita fuente?

Conectado a la computadora, no: recibe +12 V por los pines 4 y 7. Conectado a un secuenciador, necesita fuente externa de 6 a 16 V.

¿Qué programa uso con el 264-007?

Un programa compatible con comunicación RS-232C, como un terminal (hyper terminal). El catálogo indica ese requisito.

¿Qué cable conecta el instrumento al 264-007?

El cable de conexión Digimatic del tipo de conector del instrumento (A a G, SA o SF), de 1 o 2 m.
