Modelo de Conversión para USB IT-020U - 264-020 - Mitutoyo

SKU: 264-020

¿Cómo funciona la cotización?

1Haz clic en “Solicitar Cotización” para agregar el producto.
2Abre “Ver cotización” y completa el formulario con tus datos.
3Nuestro equipo te responde con precio, plazo y disponibilidad.

Producto original Mitutoyo con garantía. Cotización sin compromiso.

¿Prefieres hablar con nosotros?

Fesepsa S.A. · (+51) 989 862 086 · Central (01) 451-1052

Garantía
Producto original Mitutoyo
Accesorios incluidos
Cable USB de 1 m
Compra Segura
100% protegida
Sobre el producto

Conecta un instrumento Digimatic al puerto USB de la computadora. La medición entra donde esté el cursor, como si se escribiera: directo en la celda de Excel, en Word o en el Bloc de notas.

Windows reconoce la caja como teclado HID con su propio driver estándar, así que no hace falta instalar nada para empezar. Con el software USB-ITPAK V2.1 (06AFM386), opcional, pasa a trabajar como puerto COM virtual y completa planillas de inspección en Excel; en Windows 11, el software es el V3.0, que la tienda no vende (págs. 09-6 y 09-15).

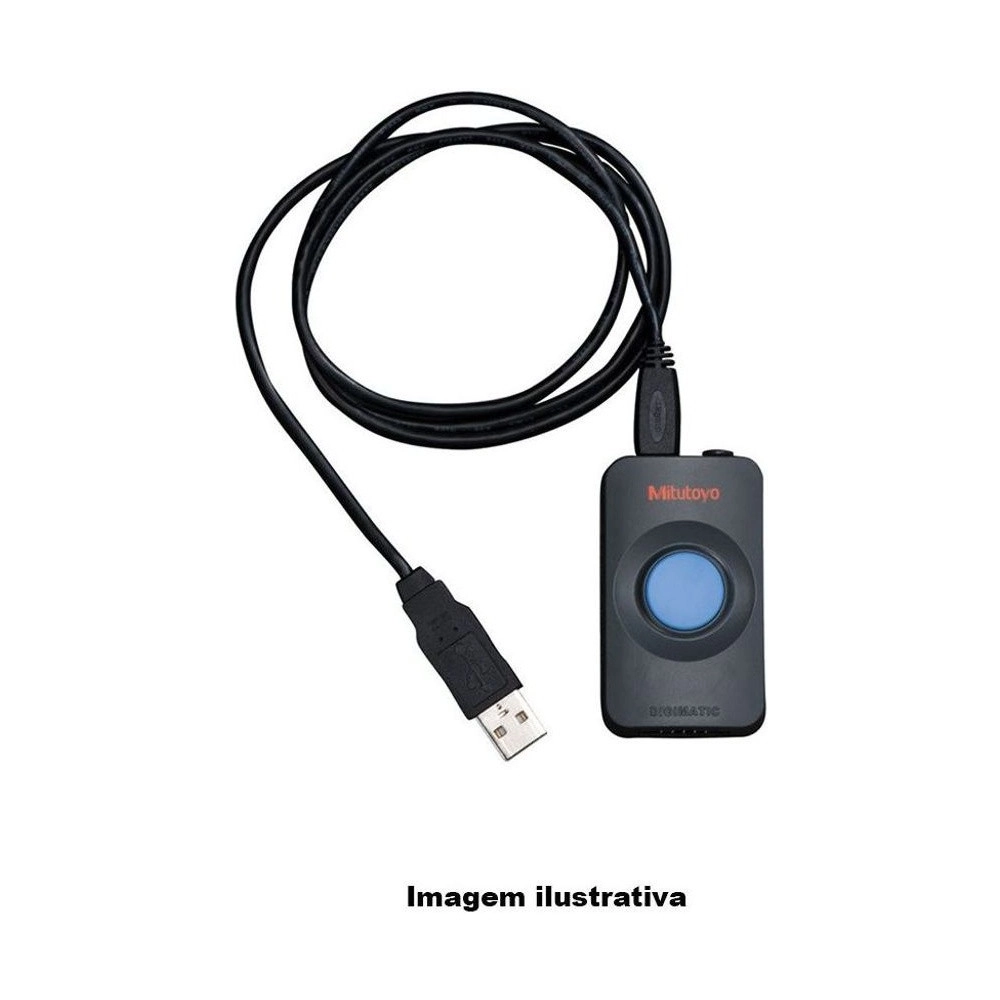

La caja de 38 × 64 × 21 mm y 54 g se alimenta por el USB y tiene botón de datos grande y conector para el pedal 937179T. El instrumento se conecta con el cable Digimatic del tipo de su conector, que se vende por separado; en la tienda, los tipos A a G, de 1 o 2 m.

Resumen técnico
  • IT-020U · interfaz USB
  • Entra en Excel sin instalar driver
  • Botón de datos grande y conector de pedal
  • Incluye cable USB de 1 m

Aspectos destacados del producto

Lo que distingue al IT-020U (264-020) entre las interfaces de entrada Digimatic.

Sin driver

Driver estándar de Windows.

Directo en Excel

O en Word y en el Bloc de notas.

Botón de datos

Grande, en la propia caja.

Pedal

Conector para el 937179T.

Energía del USB

Sin fuente extra.

Hasta 20 en la misma PC

En Windows Vista o posterior.

Características principales

Lo que significa en la práctica cada dato del IT-020U (264-020).

  • Teclado HID, sin driver Salida

    Conectada al puerto USB 2.0 o 1.0, la caja usa el driver estándar de Windows y el valor entra donde esté el cursor; sirve en una computadora donde no se puede instalar programas (pág. 09-6).

  • Puerto COM virtual Con USB-ITPAK

    Con USB-ITPAK V2.1 (06AFM386), la interfaz pasa a puerto COM virtual y completa la planilla de Excel en tres modos: secuencial, simultáneo, con varios instrumentos en un dispositivo, e individual (pág. 09-15).

  • Digimatic, Digimatic 2 o S1 Entrada

    Un instrumento a la vez, con el cable del tipo de su conector: el catálogo tiene 13 tipos, y la tienda vende los de A a G, de 1 o 2 m, listados en la pestaña Transmisión de datos (pág. 09-23).

  • Hasta 20 unidades Varios en la misma PC

    En Windows Vista o posterior, hasta 20 interfaces en la misma computadora, y hasta 100 en Windows 2000 y XP; un dispositivo con varios instrumentos envía las lecturas a la misma planilla (pág. 09-15).

  • Botón de datos grande Botón y pedal

    El botón grande en la propia caja envía la lectura del instrumento que no tiene botón de datos; el pedal 937179T, opcional, hace lo mismo con el pie, sin soltar la pieza (pág. 09-6).

  • 5 V del USB Alimentación

    Sin fuente: la caja de 38 × 64 × 21 mm y 54 g se alimenta por el puerto USB, comunica a 12 Mbps (Full Speed) y tiene certificado USB 2.0 (pág. 09-6).

¿Qué problemas resuelve este producto?

Situaciones en las que el IT-020U (264-020) es la elección correcta.

Desafío Anotar la medición a mano

Copiar el valor del visor a la hoja genera errores de tipeo.

Solución

El 264-020 pone la medición directo en la celda abierta.

Desafío Computadora sin permiso para instalar

Driver y programa dependen de que TI los habilite.

Solución

El 264-020 trabaja con el driver que ya viene en Windows.

Desafío Manos ocupadas con la pieza

Soltar la pieza para pulsar el botón estorba la medición.

Solución

El 264-020 tiene conector para el pedal 937179T.

Desafío Planilla de inspección estandarizada

Cada operador arma la hoja a su manera.

Solución

Con USB-ITPAK V2.1, el 264-020 completa siempre la misma planilla de Excel.

Desafío Rugosímetro SJ-500 o SV-2100

El USB-ITN y el U-WAVE-T no sirven para esos rugosímetros (nota 3 de la pág. 09-24).

Solución

El catálogo no restringe el 264-020: se conecta con el cable tipo D, 936937 o 965014.

Desafío Varias cotas medidas al mismo tiempo

Las piezas medidas en un dispositivo con varios instrumentos piden registrar todas las lecturas de una vez.

Solución

Con USB-ITPAK, varios IT-020U en la misma PC hacen la medición simultánea y envían las lecturas juntas a Excel.

Información Técnica

Especificaciones, detalles de construcción, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: IT-020U/IT-007R
  • Modelo: IT-020U
  • Marca: Mitutoyo
  • Salida de Datos: USB 2.0 o USB 1.0 (reconocido como teclado, driver estándar de Windows)
  • Notas y observaciones: Reconocido como teclado (HID) por el driver estándar de Windows: no necesita driver dedicado. Tiene entrada para pedal.

Detalles técnicos

Opcionales
Pedal 937179T; Gage selector 3 (939039, no vendido en la tienda), para cambiar entre hasta 3 instrumentos sin cambiar cable
Comunicación
12 Mbps (Full Speed); certificado USB 2.0
Punto decimal
Sigue la configuración de Windows
Computadora
Puerto USB tipo A; programas que aceptan escritura (Excel, Word, Bloc de notas)
Dimensiones y masa
38 × 64 × 21 mm; 54 g
Conformidad
Directiva EMC

Transmisión de datos

El 264-020 recibe el instrumento por el cable de conexión Digimatic del tipo de su conector y entrega la medición por USB.

Entrada
1 instrumento Digimatic, Digimatic 2 o Digimatic S1
Salida
USB 2.0 o 1.0: teclado HID (solo) o puerto COM virtual (con USB-ITPAK)
Velocidad
12 Mbps (Full Speed)
Pedal
Conector para pedal; 937179T opcional

Cable de conexión por tipo de conector del instrumento

Tipo A (calibres y escalas)
05CZA624 (1 m) o 05CZA625 (2 m)
Tipo B (micrómetros y Holtest)
05CZA662 (1 m) o 05CZA663 (2 m)
Tipo C (calibres, cabezales y escalas)
959149 (1 m) o 959150 (2 m)
Tipo D (indicadores, rugosímetros y durómetros)
936937 (1 m) o 965014 (2 m)
Tipo E (durómetros HM-102 a HM-411)
937387 (1 m) o 965013 (2 m)
Tipo F (indicadores, interiores y escalas SD)
905338 (1 m) o 905409 (2 m)
Tipo G (indicadores ID-N y ID-B)
21EAA194 (1 m) o 21EAA190 (2 m)

Los cables de los conectores SA (06AGL111/121), SF (06AGL011/021), CR (04AZB512/513) y en L (905689 a 905694) la tienda no los vende (catálogo, págs. 09-23 y 09-24).

El IT-020U no puede usarse con los instrumentos de conector tipo D de las líneas EF/EH, VL-B/S-B, SJ-210 y EB (catálogo, notas 2 y 4). La nota 3, que excluye el SJ-500 y el SV-2100, vale solo para el USB-ITN y el U-WAVE-T.

Variantes de la serie

Interfaces de entrada Digimatic en la tienda

Código Modelo Entradas Salida
264-020 (este) IT-020U 1 instrumento USB (teclado HID o VCP)
264-007 IT-007R 1 instrumento RS-232C, 2400 bps
264-002A MUX-10F 4 instrumentos RS-232C, 300 a 19.200 bps

Artículos incluidos

  • Interfaz USB IT-020U 264-020
  • Cable USB de 1 m
  • Se venden por separado: el cable Digimatic del instrumento y el pedal 937179T

Preguntas y Respuestas

IT-020U, IT-007R o MUX-10F: ¿cuándo elegir el 264-020?

Cuando un instrumento va al puerto USB, con la lectura entrando en Excel o en otro programa. El IT-007R conecta un instrumento al puerto serie RS-232C, leído por comando; el MUX-10F reúne hasta 4 en un puerto RS-232C.

¿El 264-020 necesita driver?

No para funcionar como teclado: Windows usa el driver estándar. Para trabajar como puerto COM virtual, el driver viene con USB-ITPAK (pág. 09-15).

¿Qué cable conecta el instrumento al 264-020?

El cable de conexión Digimatic del tipo del conector del instrumento, de 1 o 2 m: en la tienda, los tipos A a G (tabla en la pestaña Transmisión de datos). Los cables SA, SF, CR y en L la tienda no los vende.

¿El 264-020 funciona con el rugosímetro SJ-500 o SV-2100?

Según el catálogo, sí: la nota que impide el SJ-500 y el SV-2100 vale para el USB-ITN y el U-WAVE-T, no para el IT-020U. La conexión es con el cable tipo D (pág. 09-24).

¿Con qué instrumentos no funciona el 264-020?

Según el catálogo, con los de conector tipo D de las líneas EF/EH y VL-B/S-B (nota 2) y con el SJ-210 y el EB (nota 4), en la pág. 09-24.

¿Cuántas interfaces 264-020 puedo conectar en la misma computadora?

Hasta 20 en Windows Vista o posterior y hasta 100 en Windows 2000 y XP (pág. 09-15).

¿El 264-020 funciona en Windows 10 de 64 bits y en 11?

Como teclado, sí, sin instalar nada. Para puerto COM virtual, USB-ITPAK V2.1 (06AFM386) funciona de Windows 2000 SP4 a 10, en 32 o 64 bits; solo Windows 11 pide el V3.0 (06AGR543), que la tienda no vende (pág. 09-15).

¿El 264-020 registra calibración e historial del instrumento?

Solo con USB-ITPAK V3.0 (06AGR543) y los indicadores ID-CNX o ID-FNX, conectados con el cable SF (06AGL011 o 06AGL021): así ajusta fecha de calibración, preset y cero y guarda operador e instrumento. La tienda no vende el V3.0 ni el cable SF (pág. 09-15).
