Sobre el producto

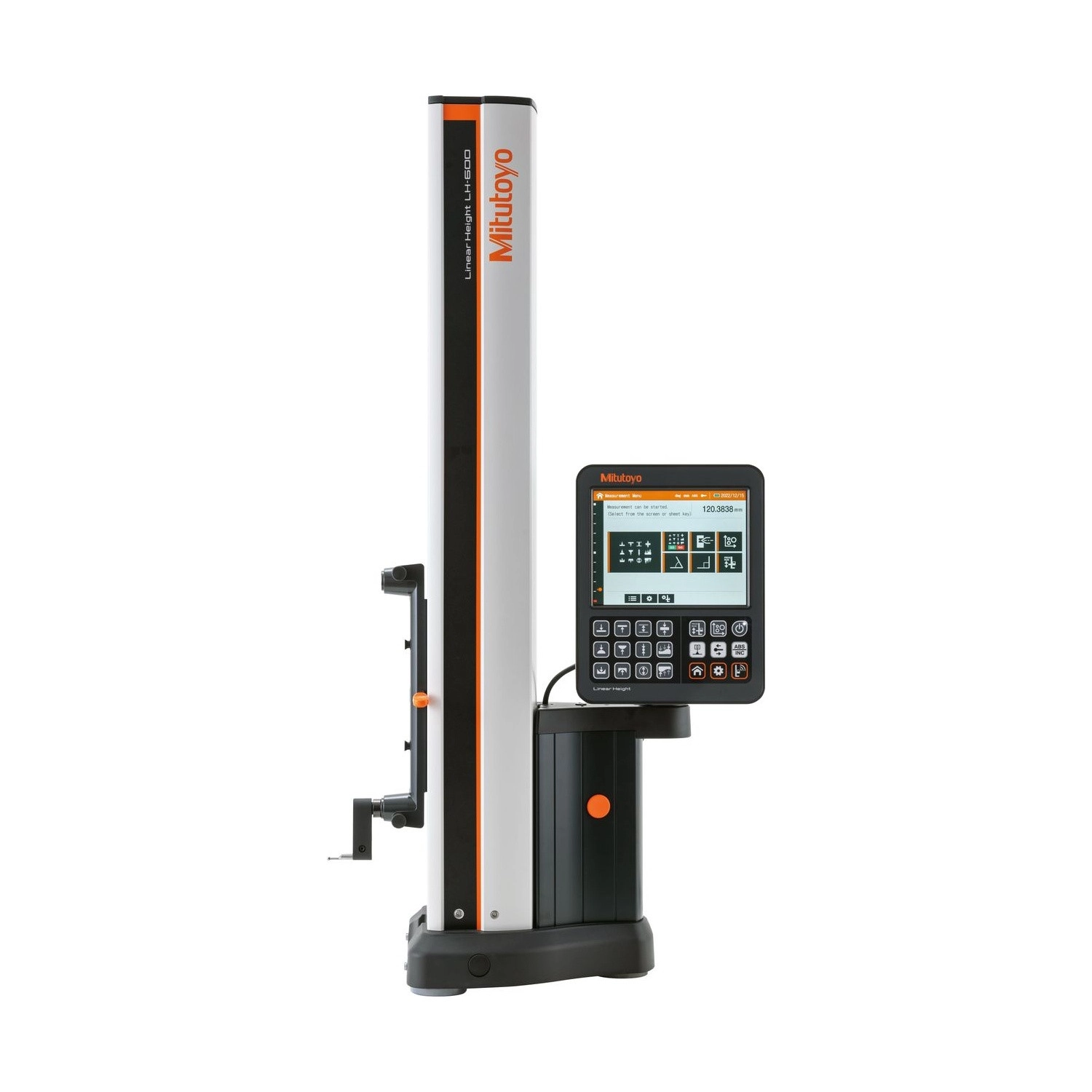

El Calibrador de Altura Linear Height LH-600F Mitutoyo 518-360-13 es un medidor de altura de precisión que funciona como un sistema de medición 2D. Además de alturas, mide diámetros, distancias, ángulos y perpendicularidad, y sirve para la inspección de moldes y piezas de precisión. Esta es la versión en pulgada y milímetro, sin empuñadura motorizada.

El rango de medición va de 0 a 977 mm (carrera de 600 mm), con resolución seleccionable hasta 0,0001 mm o 0,000001 in y exactitud de indicación de ±(1,1 + 0,6L/600) µm, lo que da ±1,7 µm en 600 mm. El cabezal es motorizado, en 7 velocidades de 5 a 40 mm/s, con fuerza de medición constante de 1 N.

La pantalla táctil de 8,4" con teclado guía la medición paso a paso, lo que facilita el trabajo de quien está empezando. La escala está protegida contra la suciedad para uso en planta, y el colchón de aire con compresor incorporado hace flotar la máquina para cambiarla de lugar. La salida Digimatic D1/D2/S1 es bidireccional y conecta impresora, computadora o sistema inalámbrico U-WAVE.

LH-600F · sistema de medición 2D
0 a 977 mm · carrera de 600 mm
Exactitud ±(1,1 + 0,6L/600) µm
Pantalla táctil 8,4" · pulgada/mm

Diferenciales

Aspectos destacados del producto

Lo que hace del 518-360-13 un sistema de medición 2D.

Diámetro, distancia, ángulo.

Exactitud de indicación.

Medición guiada paso a paso.

Compresor incorporado.

7 velocidades, 5 a 40 mm/s.

Bidireccional, con o sin cable.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 518-360-13.

0 a 977 mm Rango

Carrera de 600 mm.
±(1,1 + 0,6L/600) µm Exactitud

L = altura de medición.
0,4 µm (plano) Repetibilidad

0,9 µm en agujero (2σ).
1 N Fuerza de medición

Constante, automática.
8,4" táctil Pantalla

Se inclina y gira.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 518-360-13 resuelve.

Desafío Medir más que altura

Un medidor de altura común mide alturas, y el resto va a otra máquina.

Solución

El 518-360-13 mide diámetros, distancias, ángulos y perpendicularidad en 2D.

Desafío Operador sin experiencia

La medición 2D suele pedir entrenamiento.

Solución

La pantalla del 518-360-13 guía cada medición paso a paso, con ilustraciones.

Desafío Planta de fábrica

La suciedad y los traslados dañan un instrumento de precisión.

Solución

La escala del 518-360-13 está protegida contra la suciedad y el colchón de aire facilita moverlo.

Desafío Pieza medida siempre igual

Repetir la misma secuencia a mano abre espacio para errores.

Solución

El 518-360-13 graba y ejecuta programas de pieza, con los resultados en pantalla.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 518
Modelo: LH-600F
Fuerza de medición: 1N (fuerza constante automática)
Accesorios estándar: Punta escalonada ø5 12AAY343 con esfera ø5 05HAA394, bloque de calibración del diámetro de la punta y 1 batería 12AAF712
Vida útil de la batería: 4h con 1 batería (estándar) / 8h con 2 baterías
Batería: NiMH, carga en aprox. 3,5h (se puede usar mientras carga)
Marca: Mitutoyo
Capacidad: 0 a 977mm (carrera de 600mm) / 0 a 38in (24in)
Graduación / Graduado: 0,0001 / 0,001 / 0,01 / 0,1mm y 0,000001 / 0,00001 / 0,0001 / 0,001in (seleccionable)
Precisión: ±(1,1+0,6L/600)µm L = altura de medición (mm)
Salida de Datos: Digimatic D1/D2/S1 (comunicación bidireccional)
Tecnología: Digital
Notas y observaciones: Exactitud y repetibilidad obtenidas con la punta escalonada ø5 estándar. Usar lo más cerca posible de 20 °C, con poca variación de temperatura. Por encima de 30 °C la batería puede no cargar.
Repetibilidad: Plano: 0,4µm (2σ) / Agujero: 0,9µm (2σ)

Detalles técnicos

Perpendicularidad: 5 µm (adelante y atrás), garantizada con la punta MLH-521 (519-521) y el Mu-Checker 519-561
Rectitud: 4 µm (adelante y atrás), en las mismas condiciones
Accionamiento: Motorizado, 5, 10, 15, 20, 25, 30 y 40 mm/s, o manual
Escala: Encoder fotoeléctrico incremental STVC-20Z
Colchón de aire: Flotación total para mover, semiflotación para medir; compresor incorporado
Pantalla: 8,4" táctil, LCD; inclinación de 0 a 40° y giro de −30 a 180°
Mantenimiento preventivo: Aviso del estado de la escala y de la fecha de calibración
Compensación de la punta: Semiautomática con el bloque de calibración estándar, o ingresando el diámetro
Dimensiones y masa: 238 × 492 × 996 mm (An × P × Al), 26,1 kg
Ambiente: 5 a 40 °C, 20% a 80% HR sin condensación

Funciones

Funciones del 518-360-13

Medición guiada

La pantalla muestra cada paso de la medición.

Preposicionamiento 2D

Registra la posición de los agujeros antes de medir.

Perpendicularidad y rectitud

Resultado en gráfico, en tiempo real.

Programa de pieza

Crea, ejecuta, edita y muestra resultados.

Funciones 1D

Diámetro, altura, ancho, longitud, variación de superficie.

Funciones 2D

Ángulo, coordenada polar, distancias, perpendicularidad.

Transmisión de datos

El 518-360-13 tiene salida Digimatic D1/D2/S1, con comunicación bidireccional. Los accesorios de abajo son los que el catálogo indica para llevar la medición adelante.

Directo a la computadora (USB): Input Tool USB-ITN-SF 06AGQ001F
Inalámbrico (U-WAVE): Transmisor U-WAVE-T (02AZD730H, IP67, o 02AZD880H, con alarma) con el cable S1 02AZG011, y receptor U-WAVE-R 02AZD810E en la computadora. El catálogo de alturas cita los sufijos G y D, versiones regionales de los mismos artículos
Cable Digimatic: 936937 (1 m) o 965014 (2 m)
Miniprocesador: Digimatic DP-1VA (264-505A en la tienda)
Software: LH Communication-Tool V1.0, gratuito en el sitio de Mitutoyo: informes de inspección y parámetros del equipo, por cable USB A-B (12BAF812)
Impresora: Impresora de recibos opcional, con cable y soporte de montaje

Variantes de la serie

Linear Height LH-600F, serie 518

Código	Rango de medición	Resolución mínima	Exactitud de indicación
518-360-13 (este)	0 a 977 mm (carrera 600 mm)	0,0001 mm / 0,000001 in	±(1,1 + 0,6L/600) µm

Artículos incluidos

Calibrador de altura Linear Height LH-600F 518-360-13
Punta escalonada ø5 12AAY343 con esfera ø5 05HAA394
Bloque de calibración del diámetro de la punta
1 batería 12AAF712

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide el 518-360-13?

Alturas y, como sistema 2D, diámetros, anchos, distancias, ángulos de intersección, posiciones en coordenadas y perpendicularidad.

¿Cuál es el rango y la exactitud del 518-360-13?

Mide de 0 a 977 mm, con carrera de 600 mm. La exactitud de indicación es ±(1,1 + 0,6L/600) µm, o ±1,7 µm en 600 mm, obtenida con la punta escalonada ø5 estándar.

¿El 518-360-13 necesita aire comprimido?

No. El colchón de aire tiene compresor incorporado: flotación total para mover la máquina y semiflotación durante la medición.

¿Cómo se alimenta el 518-360-13?

Con adaptador CA de 100 a 240 V o con batería NiMH, con 4 h de autonomía con una batería (estándar) y 8 h con dos. La carga tarda cerca de 3,5 h, y el equipo se puede usar mientras carga.

¿Cómo pasar los datos del 518-360-13 a la computadora?

Por la salida Digimatic D1/D2/S1, con USB-ITN-SF, U-WAVE o cable Digimatic. El LH Communication-Tool, gratuito en el sitio de Mitutoyo, se conecta por cable USB A-B y crea informes de inspección.

¿Cuál es la diferencia entre el 518-360-13 y el 518-360-11?

El 518-360-13 trabaja en pulgada y milímetro; el 518-360-11 solo en milímetro. Los dos son LH-600F, sin empuñadura motorizada.
