Máquina de Medición por Coordenadas MACH V 9106 Medición in line

Máquina de Medición por Coordenadas MACH V 9106 Medición in line - Mitutoyo

Name: Máquina de Medición por Coordenadas MACH V 9106 Medición in line
Brand: Mitutoyo
SKU: MACH V 9106 Medição in line

SKU: MACH V 9106 Medição in line

Cantidad

Sobre el producto

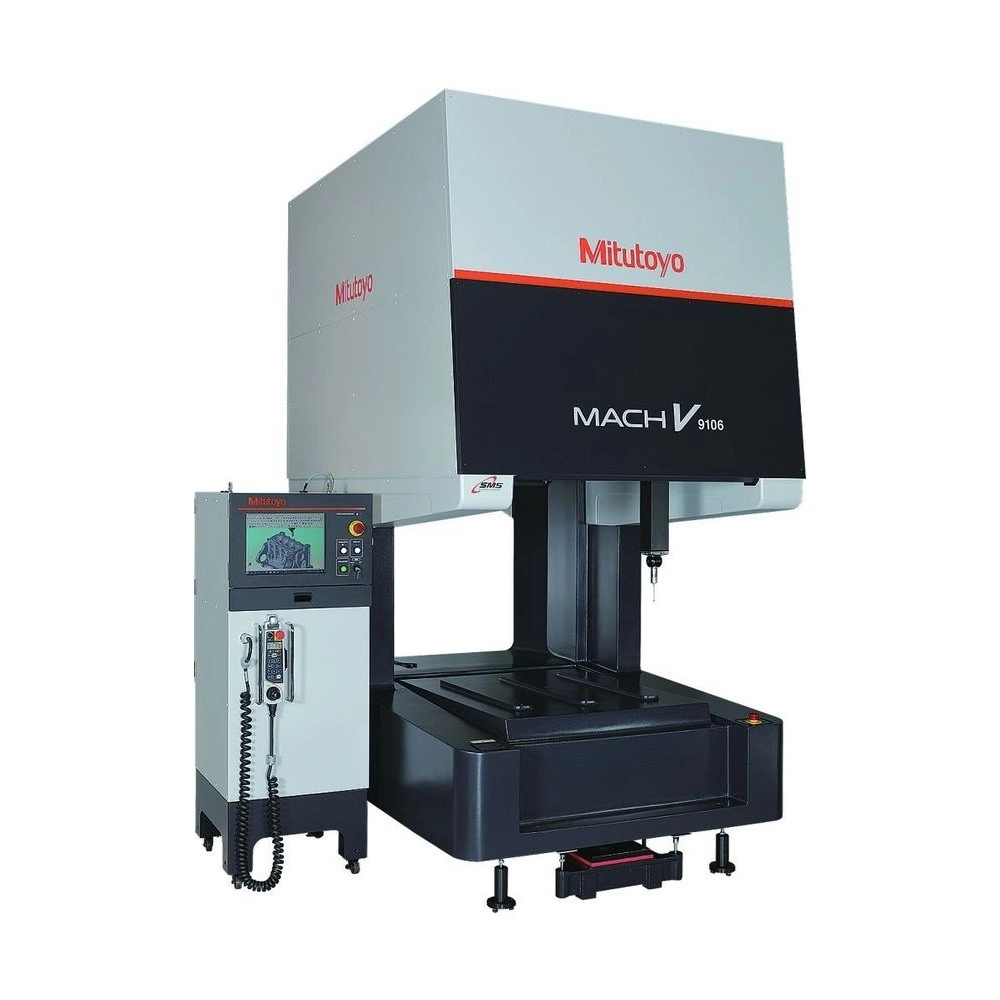

La Máquina de Medición por Coordenadas CNC vertical MACH-V9106 Mitutoyo (MACH V 9106 Medição in line) es la CMM de línea que reemplaza dispositivos de fijación dedicados en la producción: recorrido de 900 × 1000 × 600 mm y piezas de hasta 800 mm de altura y 150 kg.

Se desplaza a hasta 866 mm/s combinados, con aceleración de 8770 mm/s², y mide a 20 mm/s en el contacto. El accionamiento baricéntrico aplica la fuerza en el centro de masa de la corredera, lo que evita el giro y mantiene la exactitud a alta velocidad. El ancho es un 15% menor que el del modelo anterior, y el área de medición se abre por delante, por detrás y por los lados.

La compensación térmica y la definición del origen garantizan la exactitud de 5 a 35 °C, incluso con la pieza todavía enfriándose después del mecanizado: E0,MPE de (2,5+3,5L/1000) µm con la SP25M de 19 a 21 °C. La transmisión y las unidades de medición quedan en estructura hermética contra el polvo, y la máquina opera sin aire.

CMM vertical de línea
Hasta 866 mm/s combinados
Exactitud de 5 a 35 °C
Accionamiento baricéntrico

Diferenciales

Aspectos destacados del producto

Lo que distingue a la MACH V 9106 Medição in line entre las máquinas de medición por coordenadas para línea de producción.

Aceleración de 8770 mm/s².

Fuerza en el centro de masa.

Acceso por 4 lados.

Compensa la pieza caliente.

Transmisión contra el polvo.

Caja de transmisión.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la MACH V 9106 Medição in line.

900 × 1000 × 600 mm Recorrido X × Y × Z

Pieza de hasta 800 mm.
866 mm/s Velocidad

Combinada; medición a 20 mm/s.
(2,5+3,5L/1000) µm E0,MPE (SP25M)

De 19 a 21 °C.
5 a 35 °C Rango de temperatura

Con compensación.
4130 kg Masa de la máquina

Con soporte y controlador.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la MACH V 9106 Medição in line es la elección correcta.

Desafío Pieza que sale caliente del mecanizado

La pieza cambia de tamaño mientras se enfría, y la medición en línea debe acompañarla.

Solución

La MACH-V9106 compensa la temperatura de la pieza y mide referida a 20 °C incluso con la pieza enfriándose de 40 a 20 °C.

Desafío Dispositivo dedicado que queda obsoleto

Cada cambio de pieza pide un dispositivo de medición nuevo.

Solución

La MACH-V9106 reemplaza el dispositivo dedicado y mide la pieza nueva por el programa.

Desafío Espacio reducido entre máquinas

En la línea, la CMM disputa espacio con las máquinas herramienta.

Solución

La MACH-V9106 es un 15% más angosta que el modelo anterior y abre el área de medición por cuatro lados.

Desafío Polvo y niebla de la fábrica

El ambiente de producción ensucia la transmisión y las unidades de medición.

Solución

En la MACH-V9106 quedan en una estructura hermética, y el control y el computador en un gabinete hermético.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 360
Modelo: MACH-V9106
Capacidad Eje X: 900mm
Capacidad Eje Y: 1000mm
Capacidad Eje Z: 600mm
Velocidad de medición: 1 a 20mm/s
Velocidad máxima de desplazamiento: 866mm/s
Máxima aceleración: 5063 mm/s² por eje (combinada 8770 mm/s²)
Error máximo/19 a 21ºC: (2,5+3,5L/1000) µm (SP25M)
Error máximo/5 a 40ºC: (3,6+5,8L/1000) µm (SP25M, hasta 35 °C)
Notas y observaciones: MACH-V9106: guía lineal en cada eje, pieza de hasta 150 kg y 800 mm de altura, masa de 4130 kg. Compensa la temperatura de la pieza; exactitud garantizada de 5 a 35 °C, con hasta 2 °C por hora y 10 °C en 24 horas.

Detalles técnicos

Dimensiones: 2042 × 1477 mm, altura de 2900 mm
Repetibilidad R0: 2,2 µm (SP25M), 2,5 µm (TP7M)
Error de forma del palpador: 2,2 µm (SP25M), 2,5 µm (TP7M)
Error de escaneo (SP25M): MPE_THP de 4,0 µm (ISO 10360-4:2000)
Guía: Guía lineal en cada eje; codificador lineal
Modo joystick: 0 a 80 mm/s, 0 a 3 mm/s y fino de 0,05 mm/s

Funciones

Cómo usar la MACH V 9106 Medição in line

Posicionar

Instalar en la línea o junto a ella, con acceso por delante, por detrás y por los lados.

Medir

Ejecutar el programa a hasta 20 mm/s de medición, con la SP25M o la TP7M.

Compensar

Medir la pieza todavía caliente: la compensación refiere el resultado a 20 °C.

Mantener

Operar sin aire, con la transmisión protegida contra el polvo.

Variantes de la serie

Serie MACH disponible en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE de 19 a 21 °C
MACH 3A 653	MACH-3A 653	600 × 500 × 280 mm	(2,2+3,5L/1000) µm
MACH V 9106 Medição in line (este)	MACH-V9106	900 × 1000 × 600 mm	(2,5+3,5L/1000) µm
MACH KOGAME KGM 12128-C	MACH Ko-ga-me KGM12128-C	120 × 120 × 80 mm	(2,4+5,7L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas MACH-V9106 (unidad principal con soporte)
Controlador

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve la MACH-V9106 (MACH V 9106 Medição in line)?

Es una CMM CNC vertical para la línea de producción, que puede reemplazar dispositivos dedicados o calibradores, en la línea o junto a ella.

¿Cuál es la exactitud de la MACH-V9106 (MACH V 9106 Medição in line)?

Con la SP25M, E0,MPE de (2,5+3,5L/1000) µm de 19 a 21 °C, (2,7+3,8L/1000) de 18 a 22 °C, (2,9+4,3L/1000) de 15 a 25 °C y (3,6+5,8L/1000) µm de 5 a 35 °C. La TP7M tiene los mismos valores.

¿Cuál es la velocidad de la MACH-V9106 (MACH V 9106 Medição in line)?

Hasta 500 mm/s por eje (866 mm/s combinados), aceleración de 5063 mm/s² por eje (8770 combinada) y medición de 1 a 20 mm/s.

¿La MACH-V9106 (MACH V 9106 Medição in line) mide pieza caliente?

Sí. La compensación de la temperatura de la pieza corrige el cambio de tamaño, y la exactitud se garantiza de 5 a 35 °C, con hasta 2 °C por hora y 10 °C en 24 horas.

¿La MACH-V9106 (MACH V 9106 Medição in line) necesita aire?

No. Opera sin aire, lo que reduce las posibilidades de problemas de mantenimiento.

¿Cuál es el tamaño de la MACH-V9106 (MACH V 9106 Medição in line)?

Cerca de 2042 × 1477 mm de base y 2900 mm de altura, un 15% más angosta que el modelo anterior; pesa 4130 kg con el soporte y el controlador.
