Máquina de Medición por Coordenadas MACH KOGAME KGM 12128-C

Máquina de Medición por Coordenadas MACH KOGAME KGM 12128-C - Mitutoyo Tienda Oficial | Producto Original

Máquina de Medición por Coordenadas MACH KOGAME KGM 12128-C - Mitutoyo

Name: Máquina de Medición por Coordenadas MACH KOGAME KGM 12128-C
Brand: Mitutoyo
SKU: MACH KOGAME KGM 12128-C

SKU: MACH KOGAME KGM 12128-C

Cantidad

Sobre el producto

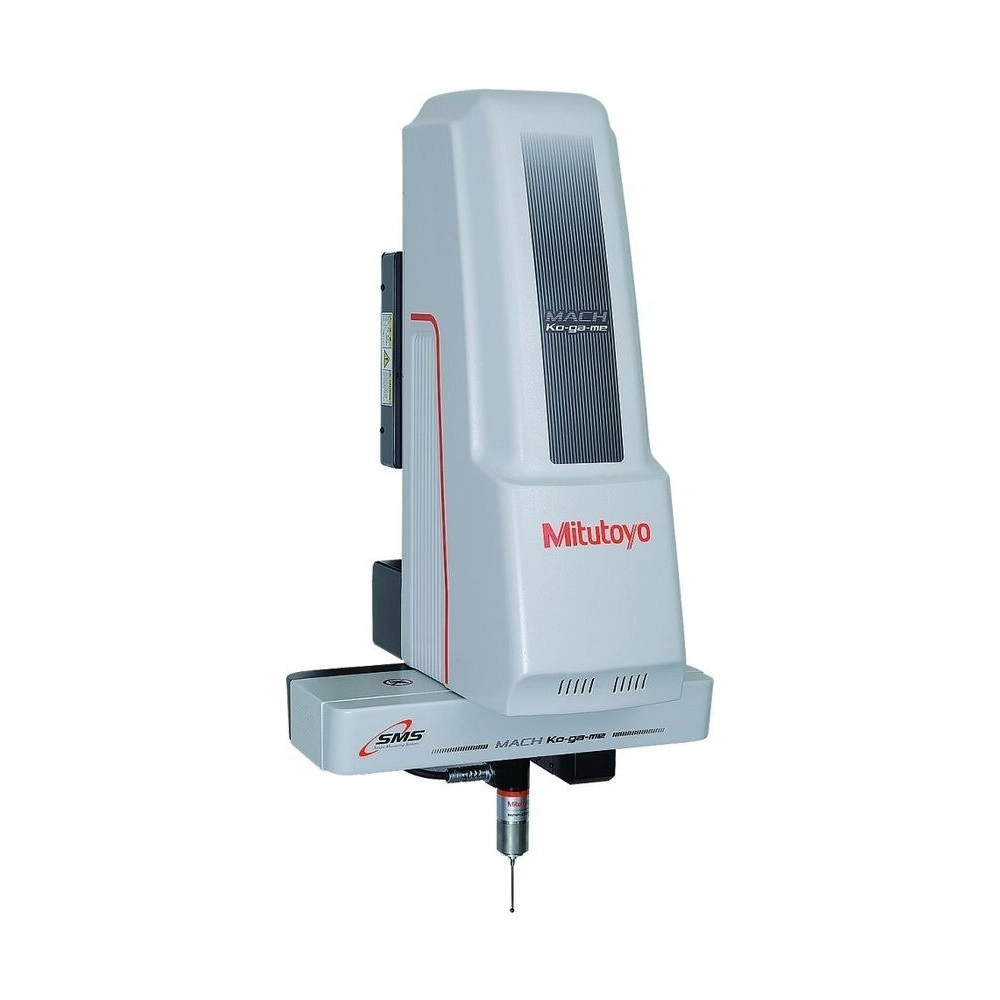

El Cabezal de Medición CNC MACH Ko-ga-me KGM12128-C Mitutoyo (MACH KOGAME KGM 12128-C) es un sistema de medición ágil: rápido, exacto y flexible, con recorrido de 120 × 120 × 80 mm y resolución de 0,02 µm. Puede trabajar solo o integrado a celdas y líneas más grandes.

En un soporte especial, con base opcional, se convierte en una CMM CNC compacta. Montado en una máquina de uno o varios ejes, amplía el rango de medición, y con un eje X auxiliar, que provee el cliente, mide piezas más grandes que su propio recorrido X. El cabezal es a prueba de polvo y no necesita aire.

La corrección de temperatura integrada garantiza la exactitud de 10 a 35 °C: E0,MPE de (2,4+5,7L/1000) µm de 19 a 21 °C, con la TP200 o la SP25M. El movimiento usa motor DC con husillo de bolas y cojinete duro de acción directa, a hasta 340 mm/s combinados.

Cabezal CNC compacto
Recorrido de 120 × 120 × 80 mm
Sin aire, a prueba de polvo
Exactitud de 10 a 35 °C

Diferenciales

Aspectos destacados del producto

Lo que distingue al MACH KOGAME KGM 12128-C entre los sistemas de medición para línea de producción.

Solo o en la celda.

A prueba de polvo.

Corrección de temperatura.

Resolución.

Mide más allá del recorrido.

Velocidad combinada.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del MACH KOGAME KGM 12128-C.

120 × 120 × 80 mm Recorrido X × Y × Z

Cabezal de medición.
0,02 µm Resolución

Codificador lineal.
(2,4+5,7L/1000) µm E0,MPE

De 19 a 21 °C.
340 mm/s Velocidad

Combinada; 200 por eje.
10 a 35 °C Rango de temperatura

Con corrección.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el MACH KOGAME KGM 12128-C es la elección correcta.

Desafío Pieza pequeña en la celda de mecanizado

Llevar la pieza a la sala de medición le quita ritmo a la producción.

Solución

El MACH Ko-ga-me mide en la propia celda, solo en un soporte o integrado a la línea.

Desafío Pieza más grande que el recorrido

Un cabezal compacto no alcanza toda la pieza.

Solución

Montando la pieza o el MACH Ko-ga-me en un eje X auxiliar, la medición supera el recorrido X del cabezal.

Desafío Ambiente sin aire comprimido

Las CMM con cojinete de aire exigen aire limpio y seco en la planta.

Solución

El MACH Ko-ga-me no necesita aire y tiene cabezal a prueba de polvo.

Desafío Temperatura variable en la producción

Fuera de la sala climatizada, la dilatación desplaza la medición.

Solución

La corrección de temperatura integrada del MACH Ko-ga-me garantiza la exactitud de 10 a 35 °C.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 357
Modelo: MACH Ko-ga-me KGM12128-C
Capacidad de medición: 120 × 120 × 80 mm
Precisión: (2,4+5,7L/1000) µm de 19 a 21 °C; (2,7+6,4L/1000) de 15 a 25 °C; (3,1+7,2L/1000) de 10 a 30 °C; (3,4+7,9L/1000) de 10 a 35 °C (TP200 o SP25M)
Velocidad Máxima: 200 mm/s por eje (combinada 340 mm/s)
Aceleración Máxima Combinada: 3900 mm/s² por eje (combinada 6750 mm/s²)
Notas y observaciones: MACH Ko-ga-me KGM12128-C: resolución de 0,02 µm, cojinete duro de acción directa, motor DC con husillo de bolas y codificador lineal. Exactitud garantizada de 10 a 35 °C.

Detalles técnicos

Accionamiento: Motor DC con husillo de bolas, retroalimentación de velocidad y posición
Guía: Cojinete duro de acción directa
Repetibilidad R0: 1,9 µm (TP200), 1,3 µm (SP25M)
Error de forma del palpador: 2,2 µm (TP200 y SP25M)
Error de escaneo (SP25M): 2,7 µm en 30 s (ISO 10360-4:2000)
Opcionales: Base para uso independiente; eje X auxiliar provisto por el cliente

Funciones

Cómo usar el MACH KOGAME KGM 12128-C

Montar

Fijar el cabezal en un soporte especial o en una máquina de uno o varios ejes.

Integrar

Conectar el MACH Ko-ga-me a la celda de trabajo o a la línea.

Medir

Medir en CNC a 1 a 15 mm/s, con la TP200 o la SP25M.

Extender

Usar un eje X auxiliar para piezas más grandes que el recorrido.

Variantes de la serie

Serie MACH disponible en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE de 19 a 21 °C
MACH 3A 653	MACH-3A 653	600 × 500 × 280 mm	(2,2+3,5L/1000) µm
MACH V 9106 Medição in line	MACH-V9106	900 × 1000 × 600 mm	(2,5+3,5L/1000) µm
MACH KOGAME KGM 12128-C (este)	MACH Ko-ga-me KGM12128-C	120 × 120 × 80 mm	(2,4+5,7L/1000) µm

Artículos incluidos

Cabezal de medición CNC MACH Ko-ga-me KGM12128-C

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el MACH Ko-ga-me KGM12128-C (MACH KOGAME KGM 12128-C)?

Un cabezal de medición CNC compacto, que funciona como CMM en un soporte especial o integrado a máquinas y celdas de la línea.

¿Cuál es el recorrido del MACH Ko-ga-me KGM12128-C (MACH KOGAME KGM 12128-C)?

120 × 120 × 80 mm, con resolución de 0,02 µm. Con un eje X auxiliar, que provee el cliente, mide piezas más grandes que el recorrido X.

¿Cuál es la exactitud del MACH Ko-ga-me KGM12128-C (MACH KOGAME KGM 12128-C)?

E0,MPE de (2,4+5,7L/1000) µm de 19 a 21 °C, (2,7+6,4L/1000) de 15 a 25 °C, (3,1+7,2L/1000) de 10 a 30 °C y (3,4+7,9L/1000) µm de 10 a 35 °C, con la TP200 o la SP25M.

¿El MACH Ko-ga-me KGM12128-C (MACH KOGAME KGM 12128-C) necesita aire comprimido?

No. El cabezal es a prueba de polvo y no necesita aire.

¿Cuál es la velocidad del MACH Ko-ga-me KGM12128-C (MACH KOGAME KGM 12128-C)?

En CNC, hasta 200 mm/s por eje (340 mm/s combinados en AUTO y 250 mm/s en MANUAL), medición de 1 a 15 mm/s y aceleración de 3900 mm/s² por eje (6750 combinada).

¿La base del MACH Ko-ga-me KGM12128-C (MACH KOGAME KGM 12128-C) viene incluida?

No. La base para uso como sistema independiente es opcional.
