Name: Máquinas de Medición Óptica Manual 2D - Quick Scope - QS-L2010Z/AFC
Brand: Mitutoyo
SKU: QS-L2010Z/AFC

SKU: QS-L2010Z/AFC

Cantidad

Sobre el producto

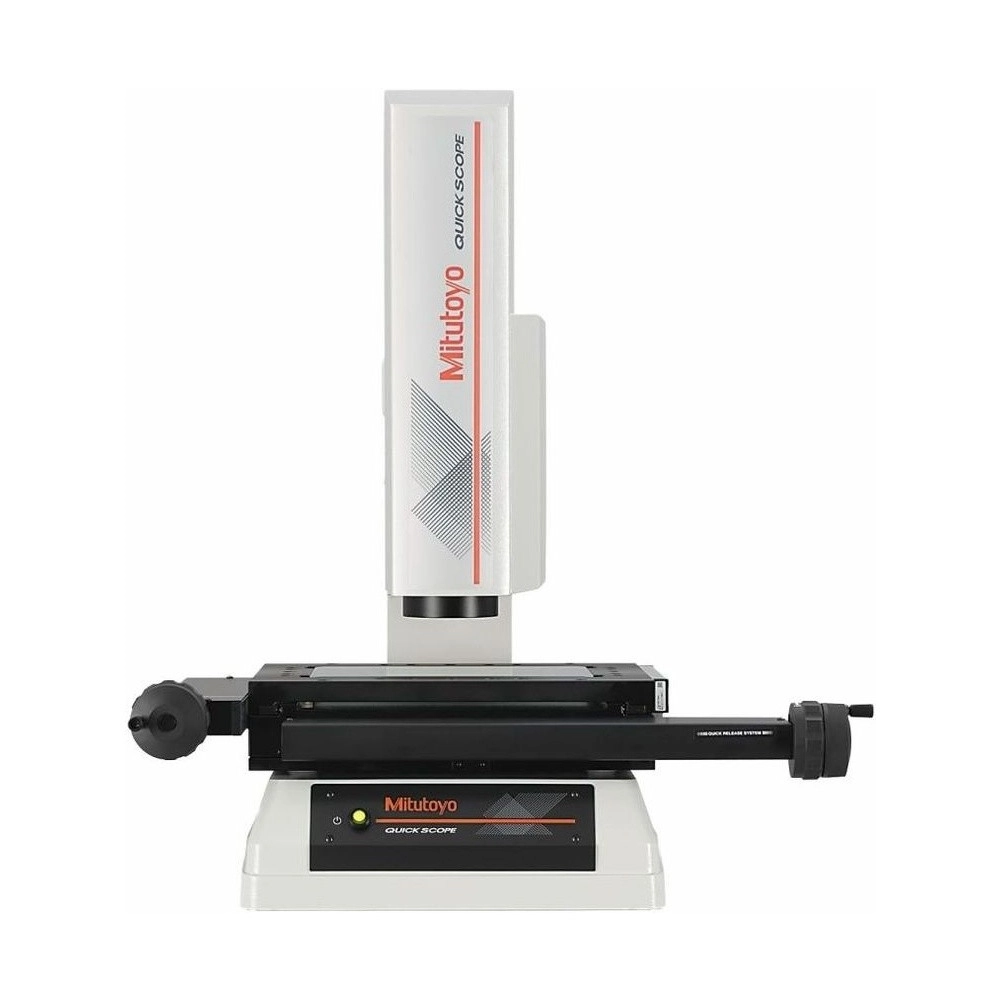

La Máquina de Medición por Visión Quick Scope QS-L2010Z/AFC Mitutoyo (código 359-713-10) es manual en los ejes X e Y y tiene el eje Z motorizado, con enfoque automático de imagen. Así, la medición de altura pasa a hacerse en la misma plataforma, sin el indicador o el palpador que antes eran necesarios. El recorrido es de 200 × 100 × 150 mm.

El zoom óptico de 7X, en 8 posiciones, usa objetivos intercambiables: el de 1,5X, estándar, cubre de 0,75X a 5,25X; los opcionales de 1X y 2X llevan el rango de 0,5X a 7X. La imagen óptica muestra detalles con más claridad que un zoom digital, que también existe en el software, en 4X. La cámara es CMOS a color de 3 megapíxeles.

La iluminación combina luz transmitida, coaxial y anular de 4 cuadrantes, todas en LED blanco: la anular ilumina por detrás, por delante, por la derecha o por la izquierda y crea sombras que destacan bordes difíciles de ver. La exactitud es de (2,2+0,02L) µm en X e Y y de (4,5+0,006L) µm en Z, garantizada a 20 ± 1 °C.

Eje Z CNC con enfoque automático
Medición de altura sin contacto
Zoom óptico de 7X, objetivos intercambiables
Recorrido de 200 × 100 × 150 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la QS-L2010Z/AFC entre las máquinas de medición por visión.

Enfoque automático de imagen.

8 posiciones, objetivos intercambiables.

Las sombras destacan el borde.

Software QSPAK.

Puntos anómalos eliminados.

Zoom, enfoque y luces a mano.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la QS-L2010Z/AFC.

200 × 100 × 150 mm Capacidad

X × Y × Z.
(2,2+0,02L) µm Exactitud X/Y

L = longitud (mm).
(4,5+0,006L) µm Exactitud Z

Con enfoque automático.
0,1 µm Resolución

Encoder lineal.
10 kg Carga

Mesa de vidrio de 250 × 150 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la QS-L2010Z/AFC es la elección correcta.

Desafío Medir altura sin cambiar de instrumento

En los medidores dimensionales simples, la altura pide un indicador o un palpador aparte.

Solución

La QS-L2010Z/AFC mide la altura con el enfoque automático de imagen, sin contacto y con fijación mínima de la pieza.

Desafío Borde que no aparece en la imagen

Solo con luz anular, algunos bordes no se detectan, por la forma y la altura variable.

Solución

La QS-L2010Z/AFC combina luz transmitida, coaxial y anular de 4 cuadrantes.

Desafío Detalle pequeño con poco aumento

Los microrradios y los rebajes pequeños no se miden bien con zoom digital.

Solución

El zoom óptico de 7X de la QS-L2010Z/AFC, con objetivos intercambiables, llega a 7X con el objetivo de 2X.

Desafío Viruta y rebaba en el resultado

El polvo, las astillas y las rebabas generan puntos de medición erróneos.

Solución

El QSPAK de la QS-L2010Z/AFC elimina esos puntos automáticamente, con límite ajustable.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 359
Modelo: QS-L2010Z/AFC
Desplazamiento de los ejes: Ejes X e Y manuales; eje Z CNC con enfoque automático
Ampliación: Zoom de 7X (8 posiciones): 0,75X a 5,25X con el objetivo estándar de 1,5X
Capacidad (X×Y×Z): 200×100×150mm
Resolución: 0,1μm
Iluminación: (LED blanco) Contorno / Coaxial / Iluminación anular con 4 cuadrantes
Escalas: Escala lineal
Capacidad de carga: 10 kg
Dimensiones (L×A×P): 624 × 711 × 729 mm (ancho × profundidad × alto)
Exactitud/Ejes: X - Y: (2,2+0,02L) µm; L = longitud de medición (mm)
Captura de imagen: Cámara CMOS a color de 3 megapíxeles
Dimensiones de la mesa de vidrio: 250 × 150 mm
Exactitud/Eje: Z: (4,5+0,006L) µm
Lentes objetivos opcionales: Objetivo 1X (0,5X a 3,5X) y objetivo 2X (1X a 7X)
Masa de la unidad principal: 70 kg
Notas y observaciones: Quick Scope QS-L2010Z/AFC (359-713-10): máquina de medición por visión manual con eje Z motorizado y enfoque automático. Exactitud garantizada a 20 ± 1 °C; resolución de 0,1 µm por encoder lineal. Remote box con zoom, enfoque automático y datos.

Detalles técnicos

Distancia de trabajo: 42 mm con los objetivos de 1,5X y 2X; 74 mm con el de 1X
Campo de visión: De 8,8 × 6,6 mm (0,75X) a 1,2 × 1,0 mm (5,25X) con el objetivo estándar
Software: QSPAK: detección con un clic, plantillas, trazado automático, tolerancia de forma; FORMTRACEPAK-AP opcional
Remote box: Emergencia, ajuste de las tres luces, reset X/Y/Z, velocidad, Z rápido y fino, entrada de datos, zoom y enfoque automático
Opcionales: Patrón de calibración 02ATN695, pedal 12AAJ088, plataforma giratoria 176-305, bloque en V 172-378, soporte con abrazadera 176-107

Funciones

Cómo usar la QS-L2010Z/AFC

Posicionar

Colocar la pieza en la mesa de vidrio y moverla a mano en los ejes X e Y.

Enfocar

Presionar el enfoque automático en el remote box; el eje Z sube o baja solo.

Iluminar

Elegir luz transmitida, coaxial o anular de 4 cuadrantes y dejar que la herramienta de iluminación mantenga el brillo.

Medir

Seleccionar el comando en QSPAK y detectar el borde con un clic.

Registrar

Ver los resultados sobre la imagen y exportar en .CSV o llevarlos a MeasurLink.

Variantes de la serie

Quick Scope QS-L disponible en la tienda

Código	Código	Capacidad (X × Y × Z)	Desplazamiento
QS-L2010Z/AFC (este)	359-713-10	200 × 100 × 150 mm	X/Y manual, Z CNC con enfoque automático

Artículos incluidos

Máquina de medición por visión QS-L2010Z/AFC (unidad principal)
Objetivo 1,5X (accesorio estándar)

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide la QS-L2010Z/AFC (359-713-10)?

Dimensiones en X e Y por procesamiento de imagen y altura en Z con el enfoque automático de imagen, sin contacto, en una sola plataforma.

¿Cuál es la capacidad de la QS-L2010Z/AFC (359-713-10)?

200 × 100 × 150 mm, con mesa de vidrio de 250 × 150 mm y carga máxima de 10 kg.

¿Cuál es la exactitud de la QS-L2010Z/AFC (359-713-10)?

(2,2+0,02L) µm en X e Y y (4,5+0,006L) µm en Z, con L la longitud medida en mm, según el estándar Mitutoyo, a 20 ± 1 °C.

¿Qué aumentos tiene la QS-L2010Z/AFC (359-713-10)?

Zoom óptico de 7X en 8 posiciones: 0,75X a 5,25X con el objetivo estándar de 1,5X, 0,5X a 3,5X con el de 1X y 1X a 7X con el de 2X, ambos opcionales. El software agrega zoom digital de 4X.

¿Cómo detecta bordes la QS-L2010Z/AFC (359-713-10)?

Con el software QSPAK, con herramientas de detección por tipo de elemento y detección con un clic; la iluminación puede alternar entre transmitida, coaxial y anular de 4 cuadrantes.

¿La QS-L2010Z/AFC (359-713-10) exporta los resultados?

Sí, en archivo .CSV, que puede usarse en Excel. El MeasurLink opcional hace control estadístico, histogramas e índices de capacidad.
