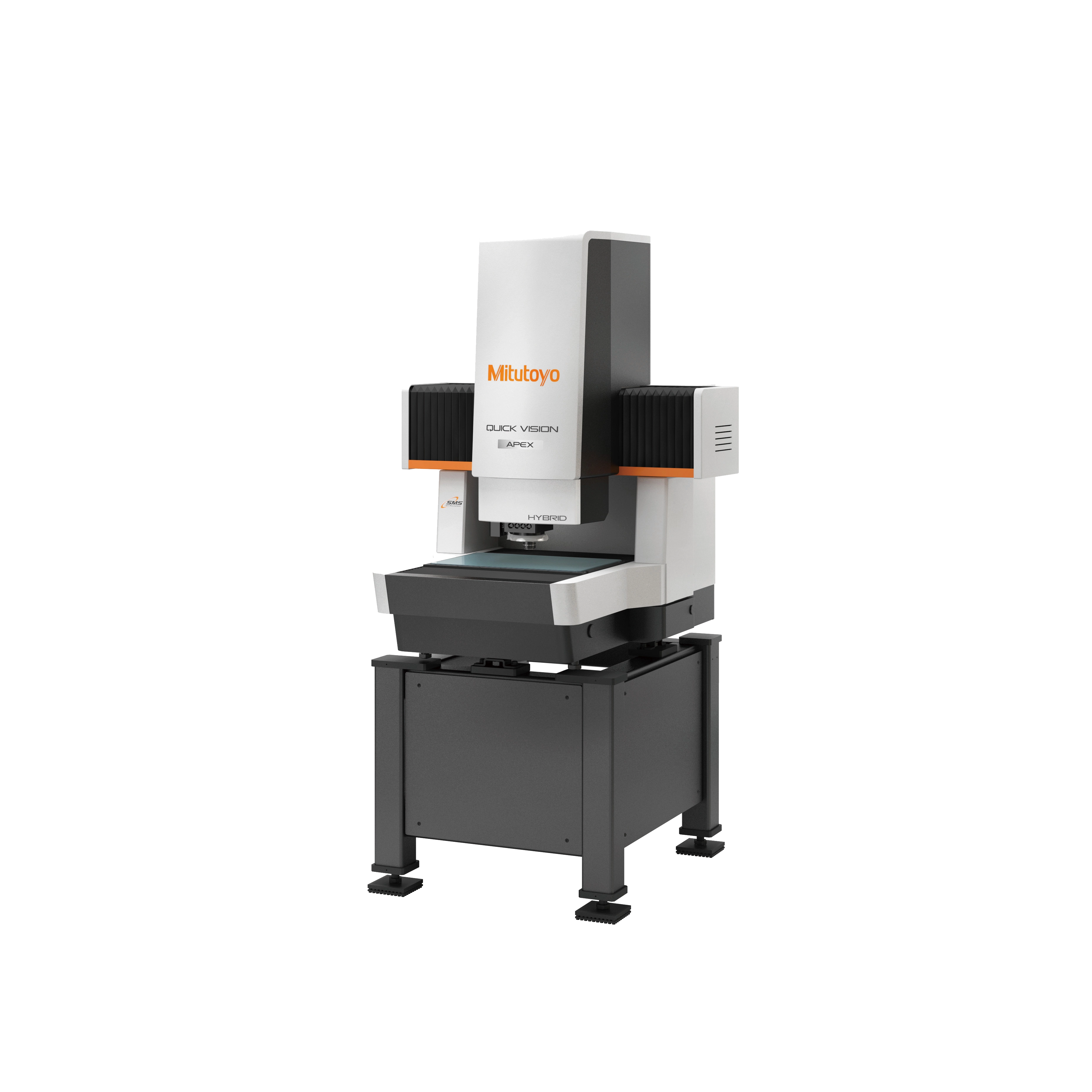

Máquina de Medición Óptica CNC 3D Modelo Quick Vision - QV Apex 302

Máquina de Medición Óptica CNC 3D Modelo Quick Vision - QV Apex 302 - Mitutoyo

Name: Máquina de Medición Óptica CNC 3D Modelo Quick Vision - QV Apex 302
Brand: Mitutoyo
SKU: QV Apex 302

SKU: QV Apex 302

Cantidad

Sobre el producto

La Máquina de Medición por Visión CNC Quick Vision QV Apex 302 Mitutoyo, de la serie 363, hace la medición automática programada de piezas como componentes electrónicos, moldes y estampados. El recorrido es de 300 × 200 × 200 mm, y el sistema de alineación elimina el ajuste manual que exigen los proyectores y los microscopios.

La torreta programable cambia entre 1X, 2X y 6X de aumento. Todos los modelos tienen captura de arista y enfoque automático, con tres modos: enfoque estándar, que crea una retícula virtual para enfocar piezas sin contraste, como espejos, superficies pulidas y vidrio; enfoque en el borde; y enfoque en la superficie, para mediciones confiables en el eje Z. El láser autoenfoque (LAF), opcional e instalado de fábrica, mide alturas en áreas pequeñas y planos inclinados.

El anillo de luz programable (PRL) tiene 4 cuadrantes y altura programable: crea sombra y contraste en varias direcciones, útil, por ejemplo, para medir la altura de los terminales de un encapsulado QFP. La exactitud es de (1,5+3L/1000) µm en X e Y, (1,5+4L/1000) µm en Z y (2,0+4L/1000) µm en el plano, con resolución de 0,1 µm. Los programas se hacen en QVPAK, con el editor QV EasyEditor.

Medición por visión CNC 3D, serie 363
Recorrido de 300 × 200 × 200 mm
Torreta programable 1X, 2X y 6X
Exactitud de (1,5+3L/1000) µm en X e Y

Diferenciales

Aspectos destacados del producto

Lo que distingue a la QV Apex 302 entre las máquinas de medición por visión.

Programas en QVPAK.

Cambio programable.

4 cuadrantes, altura programable.

Estándar, borde y superficie.

Opcional, de fábrica.

Sistema de alineación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la QV Apex 302.

300 × 200 × 200 mm Recorrido

X × Y × Z.
(1,5+3L/1000) µm Exactitud E1X, E1Y

L = longitud (mm).
(1,5+4L/1000) µm Exactitud E1Z

Eje Z.
0,1 µm Resolución

Escala lineal.
20 kg Carga

Sin carga concentrada.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la QV Apex 302 es la elección correcta.

Desafío Inspección repetitiva de muchas piezas

Medir cada pieza a mano en un proyector o microscopio toma tiempo y depende del operador.

Solución

La QV Apex 302 ejecuta programas de medición automática creados en QVPAK.

Desafío Pieza sin contraste

Los espejos, las superficies pulidas y el vidrio no dan contraste para el enfoque.

Solución

El enfoque estándar de la QV Apex 302 crea una retícula virtual que da el contraste para enfocar.

Desafío Borde en plano inclinado

En superficies complejas, la luz de una sola dirección no muestra la arista.

Solución

El anillo PRL de la QV Apex 302 tiene 4 cuadrantes y altura programable, para crear sombra y contraste.

Desafío Altura en área pequeña

Las superficies pequeñas e inclinadas son difíciles de enfocar con precisión.

Solución

El láser autoenfoque opcional de la QV Apex 302 mide alturas con rapidez en esos puntos.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 363
Modelo: QV Apex 302
Capacidad (X×Y×Z): 300 × 200 × 200 mm
Resolución: 0,1μm
Iluminación: LED: contorno, coaxial y anillo de luz programable (PRL) de 4 cuadrantes
Escalas: Escala lineal
Capacidad de carga: 20 kg
Sistema de interbleque de agrandamiento: Torreta programable con 3 aumentos: 1X, 2X y 6X
Exactitud (Óptica)/E1X, E1Y: (1,5+3L/1000) µm
Exactitud (Óptica)/E1Z: (1,5+4L/1000) µm
Exactitud (Óptica)/E2XY: (2,0+4L/1000) µm
Notas y observaciones: Quick Vision QV Apex 302 (serie 363): máquina de visión CNC 3D para medición automática programada de componentes electrónicos, moldes y estampados. Láser autoenfoque (LAF) opcional, de fábrica; enfoque estándar, en borde y en superficie.

Detalles técnicos

Sistema de alineación: Elimina el ajuste manual de proyectores y microscopios
Enfoque: Estándar (retícula virtual), en el borde y en la superficie; láser autoenfoque opcional (double pinhole, haz de 3 µm)
Exactitud E2XY: (2,0+4L/1000) µm
Software: QVPAK con QV EasyEditor
Softwares opcionales: QV PartManager, MeasureReportQV, MeasurLink, FORMTRACEPAK-AP, QV3DCAD-OnLine, EASYPAG PRO, QVEio

Funciones

Cómo usar la QV Apex 302

Programar

Crear el programa en QVPAK con QV EasyEditor, o a partir del CAD con los softwares opcionales.

Iluminar

Definir en el programa los cuadrantes y la altura del anillo PRL para el contraste correcto.

Enfocar

Elegir enfoque estándar, en el borde o en la superficie, o el láser autoenfoque.

Medir

Ejecutar el programa: la torreta cambia el aumento entre 1X, 2X y 6X y la máquina mide sola.

Informar

Generar el informe y llevar los datos al control estadístico.

Variantes de la serie

Quick Vision QV Apex disponible en la tienda

Código	Serie	Recorrido (X × Y × Z)	Exactitud E1X, E1Y
QV Apex 302 (este)	Serie 363	300 × 200 × 200 mm	(1,5+3L/1000) µm

Artículos incluidos

Máquina de medición por visión QV Apex 302 (unidad principal)

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve la QV Apex 302?

Para medición automática programada por visión, en piezas como componentes electrónicos, moldes y estampados.

¿Cuál es el recorrido de la QV Apex 302?

300 × 200 × 200 mm en X, Y y Z, con carga máxima de 20 kg en la mesa.

¿Cuál es la exactitud de la QV Apex 302?

E1X y E1Y de (1,5+3L/1000) µm, E1Z de (1,5+4L/1000) µm y E2XY de (2,0+4L/1000) µm, con L la longitud de medición en mm, según el estándar Mitutoyo.

¿Qué aumentos tiene la QV Apex 302?

La torreta programable cambia entre 1X, 2X y 6X.

¿La QV Apex 302 mide altura?

Sí, con los modos de enfoque en la superficie y en el borde, y con el láser autoenfoque (LAF) opcional, instalado de fábrica, para áreas pequeñas y planos inclinados.

¿Qué software usa la QV Apex 302?

QVPAK, con el editor QV EasyEditor. Hay opcionales como QV PartManager, MeasureReportQV, MeasurLink, QV3DCAD-OnLine, EASYPAG PRO y QVEio para control por PLC.
