MeasurLink 9 Software de Gestión de datos - 64AAB606R

MeasurLink 9 Software de Gestión de datos - 64AAB606R - Mitutoyo

Name: MeasurLink 9 Software de Gestión de datos - 64AAB606R
Brand: Mitutoyo
SKU: 64AAB606R

SKU: 64AAB606R

Cantidad

Sobre el producto

El MeasurLink 9 Real-Time Standard Mitutoyo (64AAB606R) es el software de recolección de datos y control estadístico de procesos (CEP) en tiempo real para estaciones de inspección con instrumentos de banco, como calibres y micrómetros.

El operador registra piezas y características con nominal y tolerancia, y en cada medición los gráficos de control, histogramas y estadísticas se actualizan al instante. La misma rutina acepta inspección por variable y por atributo, y las pruebas de Western Electric y Nelson avisan tendencia, ciclo o punto fuera apenas ocurren.

Los instrumentos entran por teclado, RS-232 o USB: Input Tool USB, U-WAVE o multiplexores, incluso de otras marcas. Todos los datos quedan en una base centralizada (Microsoft SQL Server 2014, 2016 o 2017), a disposición de supervisores e ingenieros para análisis e informes.

CEP en tiempo real
Inspección por variable y atributo
Entradas por teclado, RS-232 y USB
Datos en una base centralizada

Diferenciales

Aspectos destacados del producto

Lo que hace el MeasurLink 9 Real-Time Standard (64AAB606R) en la recolección de datos de medición.

Control, histograma y estadística.

En la misma rutina de inspección.

Pruebas Western Electric y Nelson.

Imagen de la pieza con los gráficos.

Listas y fecha y hora en cada medida.

Plantillas listas y personalizables.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del MeasurLink 9 Real-Time Standard (64AAB606R).

Gráficos en cada medida Recolección en tiempo real

Cada lectura del instrumento entra directo en la base, y los gráficos de control, el histograma y los índices Cp, Cpk, Pp y Ppk se actualizan al instante. El proceso se sigue mientras se produce la pieza.
Digimatic, USB y RS-232 Instrumentos

Recibe instrumentos con salida Digimatic por U-WAVE y U-WAVE fit, por IT-020U y USB-ITN, por IT-007R, MUX-10F y DP-1VA LOGGER, y otros equipos RS-232C, incluso de otras marcas, además del teclado.
Tolerancia y pruebas de control Alarmas

Medida fuera de tolerancia, punto más allá del límite de control, nueve puntos seguidos de un lado del promedio o seis subiendo o bajando disparan la alarma, que llega por ventana, correo electrónico, señal sonora o archivo de registro.
Serie, lote, inspector, máquina Trazabilidad

Cada pieza puede llevar número de serie, lote, inspector, máquina y la causa y la acción correctiva. La información puede leerse con lector de código de barras, sin digitar.
Datasheet, Clásica y 2D Vistas

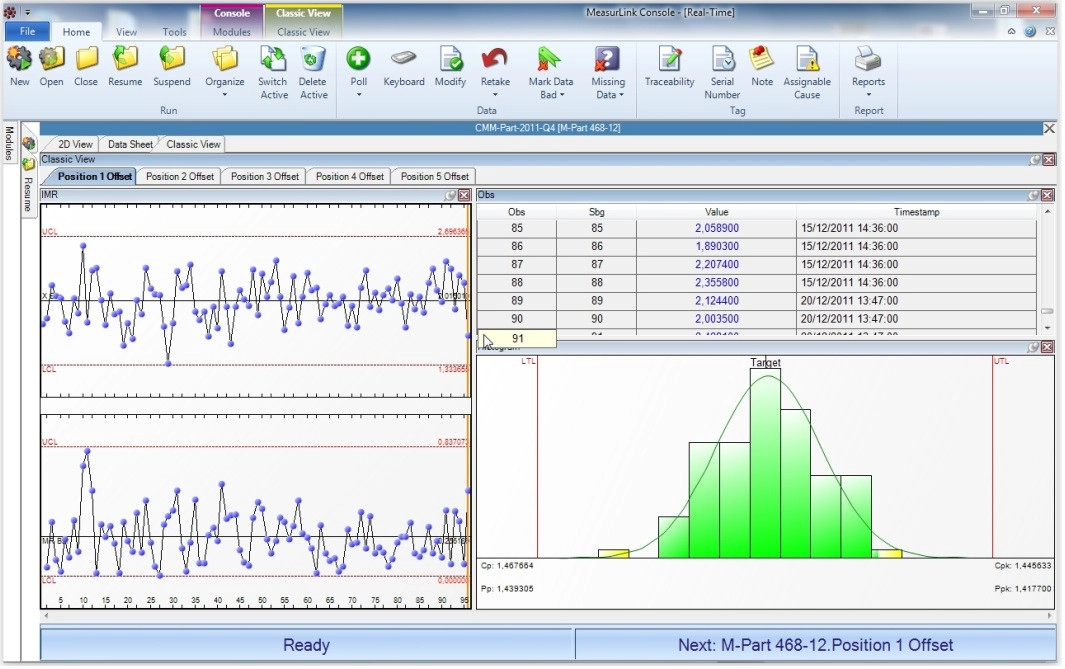

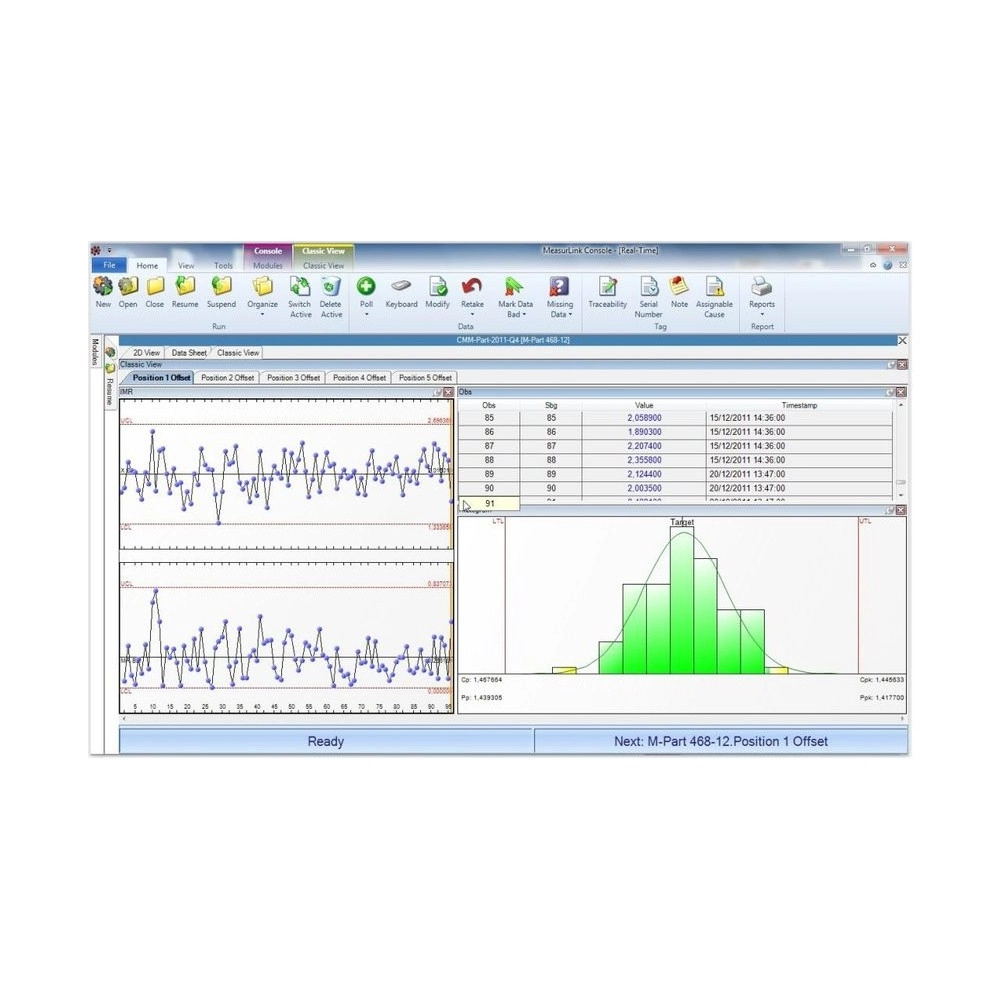

La pantalla alterna entre la lista de medidas, las ventanas de gráfico y la vista 2D, que muestra la imagen de la pieza con globos y sirve de instrucción de trabajo en la estación de inspección.
Excel, texto, QIF y AQDEF Exportación y acceso

Los resultados salen para quien no tiene MeasurLink. El acceso pide usuario y contraseña, y consultar, cargar o cambiar datos depende del permiso de cada rol.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones en las que el MeasurLink 9 Real-Time Standard (64AAB606R) es la elección correcta.

Desafío Medición anotada en papel

Digitar después retrasa la reacción ante un desvío.

Solución

En el MeasurLink Real-Time Standard, la medición entra directo del instrumento y el gráfico de control se actualiza al instante.

Desafío Proceso fuera de control sin aviso

La tendencia y el ciclo solo aparecen cuando ya hay rechazo.

Solución

Las pruebas de Western Electric y Nelson del Real-Time Standard alertan al operador apenas aparece el patrón.

Desafío Defecto visual fuera del informe

Rebaba y fisura no caben en una planilla de cotas.

Solución

El Real-Time Standard combina inspección por variable y por atributo en la misma rutina.

Desafío Datos dispersos por estación

Cada inspector guarda los resultados a su manera.

Solución

MeasurLink centraliza los datos en una base SQL Server, accesible a supervisores e ingenieros.

Desafío Responsable lejos de la estación

Quien responde por la calidad no siempre está en el puesto cuando el proceso sale de control.

Solución

La alarma del 64AAB606R puede enviarse por correo electrónico, además de la ventana en pantalla y la señal sonora.

Desafío Error al digitar lote y serie

Un número de lote mal digitado separa la medida de la pieza correcta.

Solución

El Real-Time Standard acepta lector de código de barras para la trazabilidad de cada pieza.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: MeasurLink
Modelo: Estándar en tiempo real
Descripción: Measurlink 9 Real-Time Standard Edition
Sistemas operativos compatibles: Windows 8 (excepto RT) y Windows 10 (excepto Mobile e IoT), 32 y 64 bits
HD: 16 GB libres (32 bits) o 20 GB libres (64 bits)
CD-ROM: Unidad de DVD-ROM (opcional)
Notas y observaciones: Base de datos: Microsoft SQL Server 2014, 2016 o 2017 (Standard o Enterprise). Procesador de 1 GHz o más; 4 GB de RAM (32 bits) u 8 GB (64 bits); video DirectX 9 con driver WDDM 1.0. Entradas: teclado, RS-232 y USB.

Detalles técnicos

Vistas: Datasheet (mediciones y gráficos), Clásica (ventanas de gráfico), 2D (imagen de la pieza con llamadas), Info View personalizable y vistas de gerente
Pruebas de control: Western Electric y Nelson, con alerta en cada falla
Recursos de inspección: Asistente de inspección, causa asignable, acciones correctivas, adjuntos (planos y multimedia), características calculadas
Requisitos de hardware: Procesador de 1 GHz; 4 GB de RAM (32 bits) u 8 GB (64 bits); video DirectX 9 con driver WDDM 1.0
Actualización: Paquete de actualización 64AAB606-U

Funciones

Cómo usar el MeasurLink Real-Time Standard

Registrar

Crear la pieza y las características con nominal y tolerancia.

Recolectar

Medir con el instrumento conectado por USB, RS-232 o U-WAVE.

Seguir

Ver gráficos de control y estadísticas actualizados en cada medida.

Reaccionar

Registrar causa y acción correctiva cuando una prueba falla.

Informar

Generar el informe a partir de las plantillas.

Variantes de la serie

MeasurLink disponible en la tienda

Código	Edición	Entradas	Licencia
64AAB606R (este)	Real-Time Standard	Teclado, RS-232 y USB	Licencia individual

Artículos incluidos

Licencia individual de MeasurLink 9 Real-Time Standard Edition (64AAB606)

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el MeasurLink 9 Real-Time Standard (64AAB606R)?

Es el módulo de recolección de datos y CEP en tiempo real de MeasurLink 9, en la edición Standard, para estaciones de inspección con instrumentos de banco.

¿Qué instrumentos acepta el MeasurLink Real-Time Standard (64AAB606R)?

Instrumentos con entrada por teclado, RS-232 o USB, como calibres y micrómetros conectados por Input Tool USB, U-WAVE o multiplexores, incluso de otras marcas.

¿Cuál es la diferencia entre el MeasurLink Real-Time Standard (64AAB606R) y el Professional?

El Professional agrega la conexión directa (DDE) con máquinas de medición por coordenadas, de visión y de forma de Mitutoyo, la importación de archivos ASCII y QMD y los filtros de datos.

¿Cuáles son los requisitos del MeasurLink 9 Real-Time Standard (64AAB606R)?

Windows 8 (excepto RT) o Windows 10, 32 o 64 bits; Microsoft SQL Server 2014, 2016 o 2017; procesador de 1 GHz, 4 u 8 GB de RAM y 16 o 20 GB de disco libres.

¿El MeasurLink Real-Time Standard (64AAB606R) genera informes?

Sí. Trae plantillas de informe, y la serie MeasurLink acepta informes personalizados en Crystal Reports.

¿El MeasurLink Real-Time Standard (64AAB606R) exporta los datos?

Sí, en Excel, texto, QIF y AQDEF, para quien no tiene MeasurLink.

¿En cuántos idiomas funciona el software MeasurLink (64AAB606R)?

En 19, entre ellos español y portugués.

¿El MeasurLink Real-Time Standard (64AAB606R) controla quién cambia los datos?

Sí. Con el acceso configurado, el programa pide usuario y contraseña, y consultar, cargar o cambiar datos depende del permiso de cada rol.
