Name: Medidor de Espesor Analógico 10mm/0,01mm Arco Profundo 120mm Mitutoyo 7321A
Brand: Mitutoyo
SKU: 7321A

SKU: 7321A

Cantidad

Sobre el producto

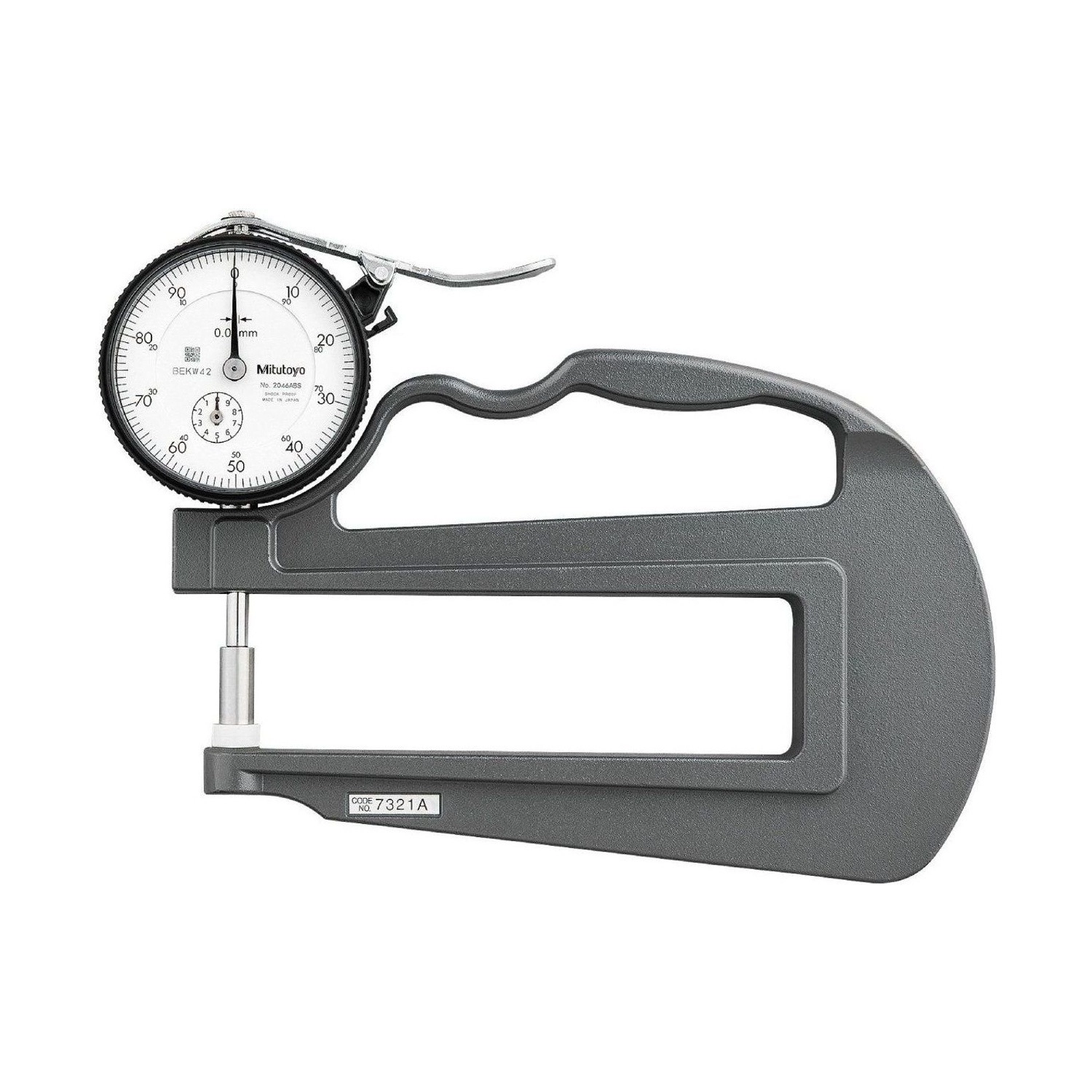

El Medidor de Espesor Analógico Mitutoyo 7321A es el modelo de arco profundo de la Serie 7: con 120 mm de arco, mide el espesor lejos del borde de material en hoja ancho. El intervalo es de 0 a 10 mm, con graduación de 0,01 mm.

La exactitud es de ±15 µm, con paralelismo de 5 µm entre las caras y fuerza de medición de hasta 1,4 N. La masa es de 370 g.

Punta y yunque de cerámica, que no se oxidan, y reloj con aro y cristal moldeados en una sola pieza contra la entrada de agua y aceite por la cara frontal. Analógico, sin pila.

Intervalo 0 a 10 mm · graduación 0,01 mm
Arco de 120 mm · lejos del borde
Exactitud ±15 µm · caras de cerámica
Analógico, sin pila · 370 g

Diferenciales

Destacados del producto

Lo que distingue al 7321A dentro de la línea de medidores de espesor Series 547 y 7.

Mide en el centro de material ancho, no solo en el borde.

La misma del modelo estándar de 10 mm.

No se oxidan con el manejo.

Reloj mecánico, sin paradas para cambio.

Aro y cristal en una sola pieza.

En 0 a 10 mm.

Especificaciones

Características principales

Qué significa en la práctica cada número del 7321A.

120 mm ARCO

Cuatro veces el del 7301A, que tiene 30 mm.
±15 µm EXACTITUD

Con paralelismo de 5 µm entre las caras.
370 g MASA

El arco mayor agrega 165 g al modelo estándar.
Cerámica, ø10 mm CARAS

No se oxidan y apoyan bien el material blando.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 7321A es la elección correcta.

Desafío Medir el centro de material ancho

El medidor estándar solo llega a 30 mm del borde, y el espesor del borde no siempre es el del centro.

Solución

El 7321A alcanza 120 mm hacia adentro del material.

Desafío Recortar la muestra para medir

Sin arco profundo, hay que cortar el material para llevar el punto hasta el instrumento.

Solución

El 7321A mide en el propio material, sin recorte.

Desafío Pila en medio de la inspección

Un instrumento digital sin carga detiene la medición a mitad del turno.

Solución

El 7321A es analógico y no usa pila.

Desafío Caras que se oxidan

El acero expuesto a la humedad se oxida y marca el material.

Solución

Punta y yunque del 7321A son de cerámica.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 7
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Capacidad: 10,0mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Precisión: ±15µm
Tecnología: Analógico
Paralelismo: 5µm

Detalles técnicos

Modelo: Serie 7, arco profundo, analógico
Profundidad del arco: 120 mm
Punta y yunque: ø10 mm, planos, de cerámica: no se oxidan
Masa: 370 g
Aro y cristal: Moldeados en una sola pieza, contra la entrada de agua y aceite por la cara frontal
Cambio de punta: El reloj debe ponerse a cero de nuevo cuando se cambia la punta de contacto
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-89 a 07-93

Variaciones de la serie

Otros modelos de la línea de medidores de espesor Series 547 y 7 disponibles en la tienda

Código	Tipo	Capacidad	Graduación	Aplicación
547-301A	Digital	10 mm	0,01 mm	Estándar
7301A	Analógico	10 mm	0,01 mm	Estándar
7300A	Analógico	.5"	.001"	Estándar, pulgada
7305A	Analógico	20 mm	0,01 mm	Estándar
547-321A	Digital	10 mm	0,01 mm	Arco profundo
7321A (este)	Analógico	10 mm	0,01 mm	Arco profundo
7323A	Analógico	20 mm	0,01 mm	Arco profundo
547-401A	Digital	12 mm	0,0005 mm	Alta exactitud
7313A	Analógico	10 mm	0,01 mm	Espesor de lentes
7360A	Analógico	10 mm	0,01 mm	Espesor de tubos

Artículos incluidos

Medidor de espesor analógico 7321A

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la profundidad del arco del medidor de espesor 7321A?

120 mm. Es el modelo de arco profundo de la Serie 7, para medir lejos del borde.

¿Cuál es la diferencia entre el 7321A y el 7323A?

El intervalo. El 7321A mide de 0 a 10 mm, con exactitud de ±15 µm; el 7323A mide de 0 a 20 mm, con ±22 µm. Los dos tienen arco de 120 mm.

¿El 7321A tiene versión digital?

Sí. El 547-321A es el medidor digital de arco profundo de 120 mm, con salida de datos.

¿El 7321A debe ponerse a cero al cambiar la punta?

Sí, el catálogo indica poner a cero el reloj de nuevo cada vez que se cambia la punta de contacto.

¿El 7321A es a prueba de agua?

No. El aro y el cristal moldeados juntos protegen contra la entrada de agua y aceite por la cara frontal del reloj, lo que no equivale a un grado de protección.
