Name: Medidor de Espesor Manual Analógico Para Tubos 10mm/0,01mm – 7360A
Brand: Mitutoyo
SKU: 7360A

SKU: 7360A

Cantidad

Sobre el producto

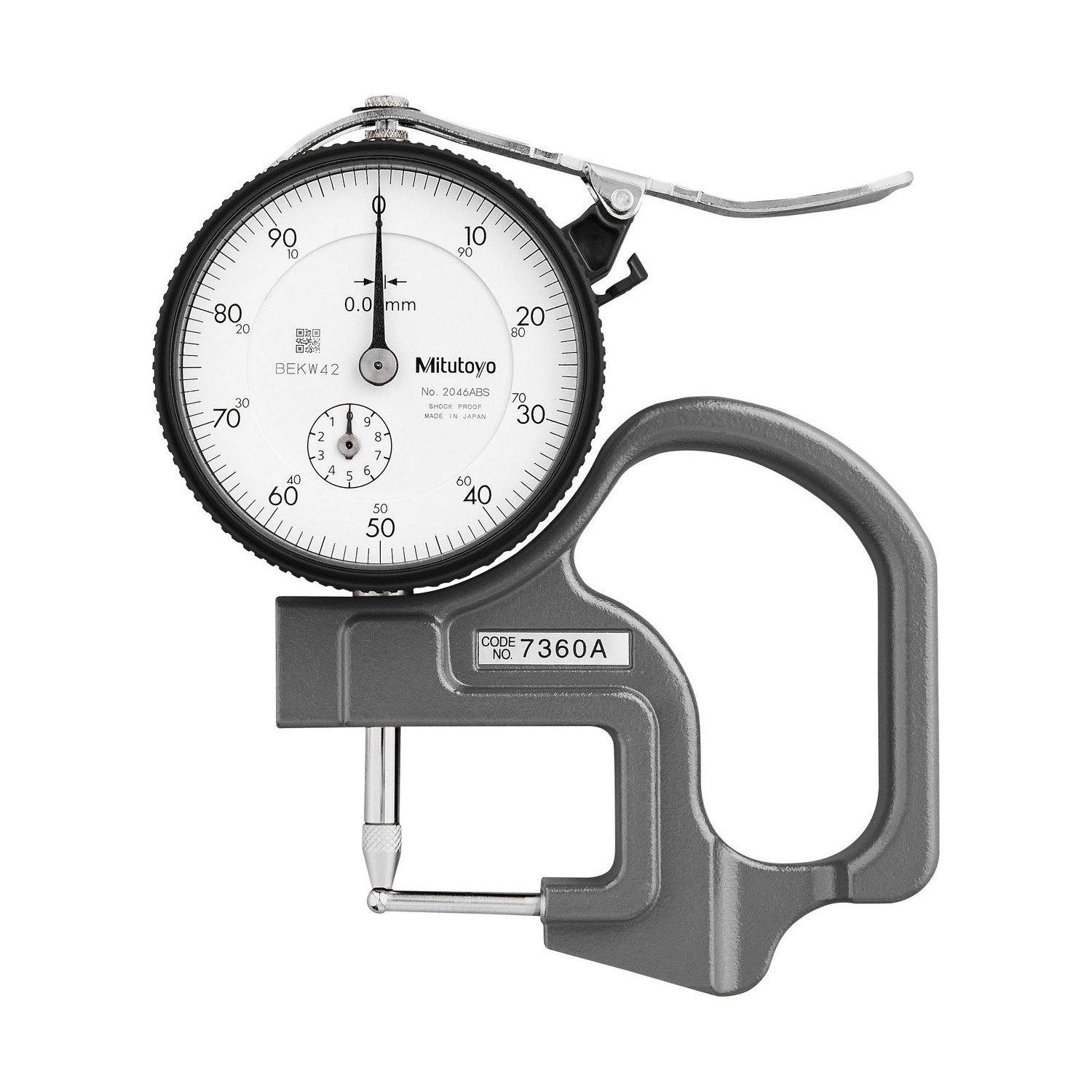

El Medidor de Espesor Analógico Mitutoyo 7360A es el modelo de la Serie 7 para pared de tubo y chapa curva: el yunque es esférico, de ø3,5 mm, y entra en el tubo para apoyarse en la cara interna. Mide de 0 a 10 mm, con graduación de 0,01 mm.

La exactitud es de ±15 µm y la fuerza de medición es de hasta 1,4 N. La punta es plana, de ø3 mm, el arco tiene 20 mm y la masa es de 200 g.

Punta y yunque son de acero templado. Es analógico y no usa pila.

Intervalo 0 a 10 mm · graduación 0,01 mm
Para pared de tubo y chapa curva
Yunque esférico ø3,5 mm
Exactitud ±15 µm · analógico

Diferenciales

Destacados del producto

Lo que distingue al 7360A dentro de la línea de medidores de espesor Series 547 y 7.

Se apoya en un punto en la cara interna curva del tubo.

Mide el espesor sin cortar el tubo.

La esfera se ajusta a la curvatura de la pieza.

En 0 a 10 mm.

Contacto estable en la cara externa.

Reloj mecánico.

Especificaciones

Características principales

Qué significa en la práctica cada número del 7360A.

Pared de tubo APLICACIÓN

El catálogo indica el 7360A para espesor de pared de tubo y de chapa curva.
Esférico, ø3,5 mm YUNQUE

En la cara interna curva, la esfera toca en un solo punto y no se balancea.
±15 µm EXACTITUD

Con graduación de 0,01 mm.
20 mm ARCO

Profundidad de medición desde la boca del tubo.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 7360A es la elección correcta.

Desafío Cara plana en superficie curva

Un yunque plano en la parte interna de un tubo se apoya en dos líneas, se balancea y da una lectura distinta en cada intento.

Solución

El yunque esférico del 7360A se apoya en un solo punto de la curvatura.

Desafío Cortar el tubo para medir

Sin instrumento para la cara interna, el espesor de pared se mide en una muestra cortada.

Solución

El 7360A entra en el tubo y mide la pared por el extremo.

Desafío Chapa curva sin apoyo

Una pieza curva no asienta entre dos caras planas.

Solución

La combinación de punta plana y yunque esférico del 7360A mide chapa curva.

Desafío Pila en la línea de tubos

Un instrumento digital sin carga interrumpe la inspección.

Solución

El 7360A es analógico y no usa pila.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 7
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Capacidad: 10,0mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Precisión: ±15µm
Tecnología: Analógico
Notas y observaciones: Grosor de tubos

Detalles técnicos

Modelo: Serie 7, espesor de tubos, analógico
Profundidad del arco: 20 mm
Punta y yunque: Punta plana ø3 mm y yunque esférico ø3,5 mm, de acero templado
Masa: 200 g
Cambio de punta: El reloj debe ponerse a cero de nuevo cuando se cambia la punta de contacto
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-89 a 07-93

Variaciones de la serie

Otros modelos de la línea de medidores de espesor Series 547 y 7 disponibles en la tienda

Código	Tipo	Capacidad	Graduación	Aplicación
547-301A	Digital	10 mm	0,01 mm	Estándar
7301A	Analógico	10 mm	0,01 mm	Estándar
7300A	Analógico	.5"	.001"	Estándar, pulgada
7305A	Analógico	20 mm	0,01 mm	Estándar
547-321A	Digital	10 mm	0,01 mm	Arco profundo
7321A	Analógico	10 mm	0,01 mm	Arco profundo
7323A	Analógico	20 mm	0,01 mm	Arco profundo
547-401A	Digital	12 mm	0,0005 mm	Alta exactitud
7313A	Analógico	10 mm	0,01 mm	Espesor de lentes
7360A (este)	Analógico	10 mm	0,01 mm	Espesor de tubos
