Name: Micrómetro digital tipo Cuchilla y Husillo no rotativo 0-25 mm / 0.001 mm - 422-230-30
Brand: Mitutoyo
SKU: 422-230-30

SKU: 422-230-30

Cantidad

Sobre el producto

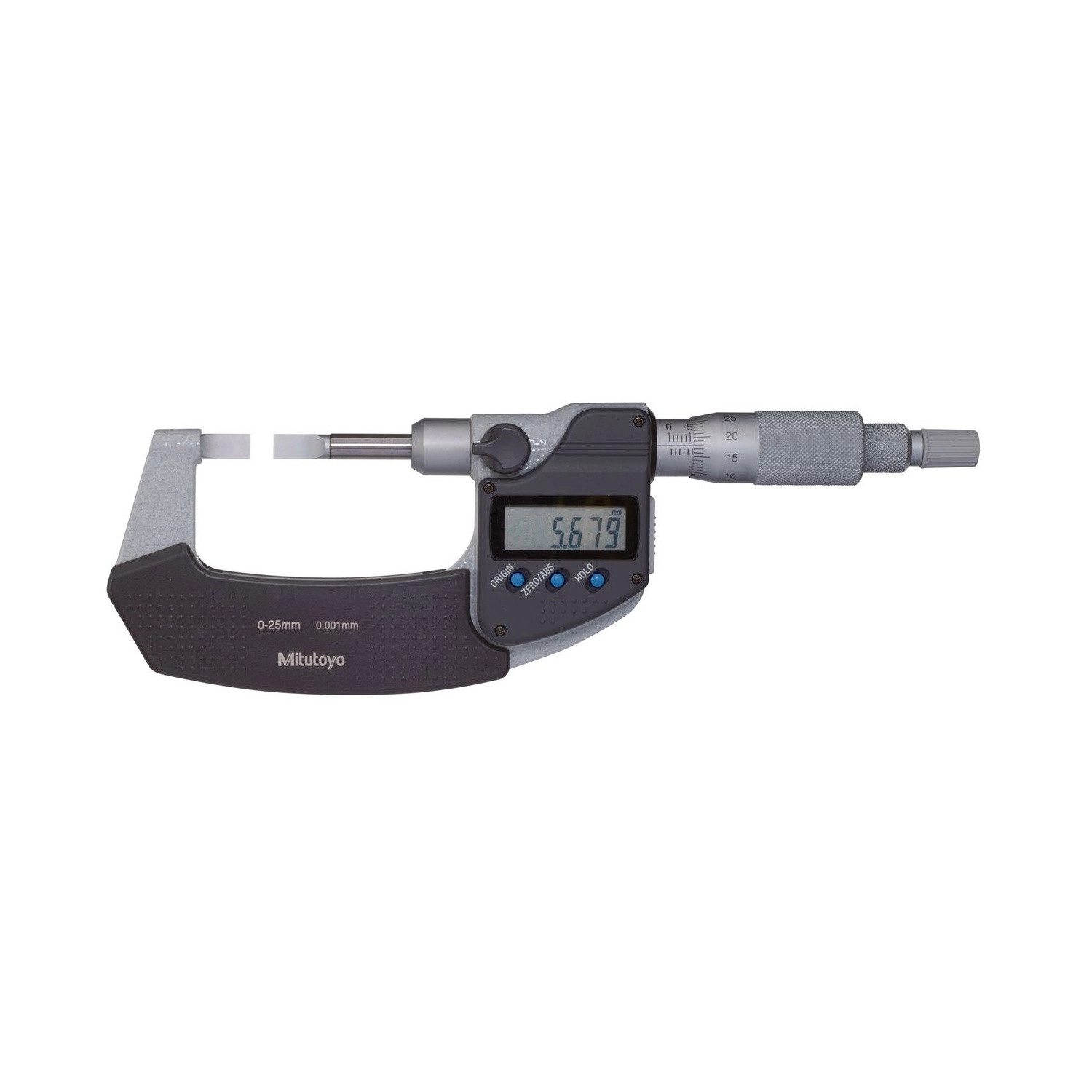

El Micrómetro Digital de Cuchillas Mitutoyo 422-230-30 mide de 0 a 25 mm, con resolución de 0,001 mm y error máximo admisible de ±3 µm. El tope y el husillo terminan en cuchillas, y el husillo es del tipo no giratorio, para medir el diámetro de ranuras en ejes, chaveteros y otros puntos de difícil acceso.

Las cuchillas son del tipo A, con 0,75 mm de espesor. En este rango, Mitutoyo garantiza una desviación vertical de hasta 0,15 mm entre tope y husillo. El trinquete da fuerza de medición constante, y el arco trae protector térmico de serie.

Es Digimatic: la salida de datos lleva la lectura a la computadora o al control estadístico por cable USB, cable Digimatic o U-WAVE fit. Funciona con pila SR44, que dura cerca de 2,4 años en uso normal. No es a prueba de agua.

0–25 mm · resolución 0,001 mm
EMP ±3 µm · paralelismo 3 µm
Cuchillas tipo A · husillo no giratorio
Salida Digimatic · pila SR44

Diferenciales

Aspectos destacados del producto

Lo que distingue al 422-230-30 dentro de la serie 422.

Entran en ranuras estrechas.

La cuchilla no gira al medir.

Garantizada entre las cuchillas en este rango.

USB, cable o U-WAVE fit.

De serie en los modelos Digimatic.

Fuerza de medición constante.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 422-230-30.

0–25 mm Rango

El menor de la serie 422 métrica.
0,001 mm Resolución

Lectura digital directa.
±3 µm EMP

Error máximo admisible (JMPE).
3 µm Paralelismo

Entre las caras de las cuchillas.
Tipo A Cuchilla

0,75 mm de espesor.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 422-230-30 es la elección correcta.

Desafío Diámetro de ranura en eje pequeño

Las caras planas comunes no entran en una ranura estrecha.

Solución

Las cuchillas del 422-230-30 entran en la ranura y miden el diámetro hasta 25 mm.

Desafío Chavetero

El chavetero deja poco espacio para el tope.

Solución

Con cuchillas tipo A de 0,75 mm, el 422-230-30 alcanza el fondo del chavetero.

Desafío Lectura al pie de la máquina

Anotar a mano la medida de cada pieza abre espacio a errores.

Solución

El 422-230-30 envía la lectura por la salida Digimatic, por cable o inalámbrica.

Desafío Calor de la mano al medir

Sostener el arco mucho tiempo calienta el instrumento.

Solución

El protector térmico de serie del 422-230-30 reduce ese efecto.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 422
Modelo: Tipo A
Vida útil de la batería: Aprox. 2,4 años con uso normal
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Capacidad: 0-25mm
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-25mm
Resolución (mm): 0,001mm
Exactitud (mm): ±0,003mm
Graduación / Graduado: 0,001mm
Precisión: ±3µm
Salida de Datos: Sí
Tecnología: Digital
Notas y observaciones: Micrómetro de cuchillas con husillo no giratorio, cuchillas tipo A (0,75 mm de espesor), para diámetro de ranuras, chaveteros y puntos de difícil acceso. Desviación vertical entre las cuchillas de hasta 0,15 mm. No es a prueba de agua.
Paralelismo: 3µm
Arco con Aislante Térmico: Sí

Detalles técnicos

Cuchilla: Tipo A, 0,75 mm de espesor, en el tope y en el husillo
Husillo: No giratorio; fuerza de medición constante por trinquete
Método de detección: Sensor rotativo electromagnético
Desviación vertical entre las cuchillas: Hasta 0,15 mm (garantizada en el rango de 0 a 25 mm)
Protección contra agua: No es a prueba de agua
Cotas del dibujo (pág. 02-56): a = 11 mm, b = 31 mm, c = 12,5 mm
Accesorios estándar: Llave 301336 y pila SR44

Funciones

Funciones del 422-230-30

Origen (sistema ABS)

Define el origen ABS en la posición actual del husillo, en el valor mínimo del rango, y vuelve al modo ABS.

Cero

Un toque en el botón ZERO/ABS pone el visor en cero en la posición actual y pasa al modo incremental (INC); un toque largo vuelve al modo ABS.

Hold

Retiene la lectura en el visor, útil cuando es difícil ver el valor en el punto de medición.

Salida de datos

Envía la medición a un sistema de control estadístico de proceso (CEP).

Apagado automático

El visor se apaga tras unos 20 minutos sin uso, sin perder la lectura ni el modo; girar el husillo lo vuelve a encender.

Aviso de error

Ante desbordamiento del visor o error de cálculo, aparece un mensaje de error y la medición se detiene. La alarma de pila baja aparece mucho antes de que el micrómetro deje de funcionar.

Bloqueo de funciones

Traba el origen y el cero para que no se rehagan por accidente.

Transmisión de datos

El micrómetro de cuchillas 422-230-30 tiene salida Digimatic con conector tipo B. Para llevar las mediciones a la computadora o al CEP, elija una opción a continuación (artículos vendidos por separado):

Opción	Qué comprar	Indicada para
1. Cable USB (Input Tool)	06AFM380B	Banco fijo junto a la computadora, la opción más simple y económica
2. Radiofrecuencia U-WAVE fit · protección IP67	02AZF310 + 264-622B + 02AZD810E	Varios bancos · entorno con fluido de corte
3. Radiofrecuencia U-WAVE fit	02AZF310 + 264-623B + 02AZD810E	Varios bancos · uso general
4. Bluetooth U-WAVE · protección IP67	02AZF310 + 264-626B	PC, tableta o celular sin receptor · entorno con fluido
5. Bluetooth U-WAVE · LED y señal sonora	02AZF310 + 264-627B	PC, tableta o celular · confirmación visible y audible
6. Cable Digimatic a prueba de agua · 1 m	05CZA662	Ya cuenta con colector/procesador Digimatic
7. Cable Digimatic a prueba de agua · 2 m	05CZA663	Ya cuenta con colector Digimatic · mayor distancia

Opción 1

Cable USB (Input Tool)

Necesita estos artículos: 06AFM380B (Interfaz Input Tool USB de entrada directa ITN · Tipo B)

El cable conecta el micrómetro al puerto USB y se comporta como un teclado: al presionar el botón DATA, la lectura se “escribe” directamente en Excel o en cualquier campo de texto. No requiere software adicional.

06AFM380BInterfaz Input Tool USB de entrada directa ITN · Tipo BVer producto →

Opción 2

Radiofrecuencia U-WAVE fit · protección IP67

Necesita estos artículos: 02AZF310 (Unidad de conexión U-WAVE fit para micrómetros) + 264-622B (Transmisor U-WAVE fit para micrómetros · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El transmisor U-WAVE fit se acopla al micrómetro y envía las mediciones por radiofrecuencia al receptor U-WAVE-R conectado a la PC. Sin cables entre el instrumento y la computadora. Esta versión tiene protección IP67, resistente a salpicaduras de fluido de corte.

02AZF310Unidad de conexión U-WAVE fit para micrómetrosVer producto →

264-622BTransmisor U-WAVE fit para micrómetros · protección IP67Ver producto →

02AZD810EReceptor inalámbrico U-WAVE-RVer producto →

Opción 3

Radiofrecuencia U-WAVE fit

Necesita estos artículos: 02AZF310 (Unidad de conexión U-WAVE fit para micrómetros) + 264-623B (Transmisor U-WAVE fit para micrómetros) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La misma transmisión por radiofrecuencia al receptor U-WAVE-R, en la versión estándar (sin protección IP67), para entornos secos.

02AZF310Unidad de conexión U-WAVE fit para micrómetrosVer producto →

264-623BTransmisor U-WAVE fit para micrómetrosVer producto →

02AZD810EReceptor inalámbrico U-WAVE-RVer producto →

Opción 4

Bluetooth U-WAVE · protección IP67

Necesita estos artículos: 02AZF310 (Unidad de conexión U-WAVE fit para micrómetros) + 264-626B (Transmisor U-WAVE Bluetooth para micrómetros · protección IP67)

El transmisor Bluetooth envía las mediciones directamente a una PC, tableta o celular con Bluetooth, sin receptor dedicado. Versión con protección IP67 para entornos con salpicaduras.

02AZF310Unidad de conexión U-WAVE fit para micrómetrosVer producto →

264-626BTransmisor U-WAVE Bluetooth para micrómetros · protección IP67Ver producto →

Opción 5

Bluetooth U-WAVE · LED y señal sonora

Necesita estos artículos: 02AZF310 (Unidad de conexión U-WAVE fit para micrómetros) + 264-627B (Transmisor U-WAVE Bluetooth para micrómetros · LED y señal sonora)

Transmisión Bluetooth directa a la PC, tableta o celular, con LED y señal sonora que confirman cada envío de medición.

02AZF310Unidad de conexión U-WAVE fit para micrómetrosVer producto →

264-627BTransmisor U-WAVE Bluetooth para micrómetros · LED y señal sonoraVer producto →

Opción 6

Cable Digimatic a prueba de agua · 1 m

Necesita estos artículos: 05CZA662 (Cable de comunicación a prueba de agua con botón DATA · 1 m)

Cable recto con botón DATA que conecta la salida Digimatic del micrómetro a un procesador/colector Digimatic (o multiplexor), para quien ya usa ese ecosistema.

05CZA662Cable de comunicación a prueba de agua con botón DATA · 1 mVer producto →

Opción 7

Cable Digimatic a prueba de agua · 2 m

Necesita estos artículos: 05CZA663 (Cable de comunicación a prueba de agua con botón DATA · 2 m)

La misma conexión del cable de 1 m, con 2 metros para mayor distancia hasta el colector.

05CZA663Cable de comunicación a prueba de agua con botón DATA · 2 mVer producto →

Todas las opciones usan la salida Digimatic estándar (enviar la medición). El modo Digimatic S1 (bidireccional, configurar el instrumento desde la PC) requiere el software USB-ITPAK y no es compatible con el sistema U-WAVE.

Variantes de la serie

Micrómetros de cuchillas de la serie 422 disponibles en la tienda

Código	Rango	Resolución	Exactitud (EMP)
422-230-30 (este)	0–25 mm	0,001 mm	±3 µm
422-231-30	25–50 mm	0,001 mm	±3 µm

Artículos incluidos

Micrómetro Digital de Cuchillas 422-230-30
Llave 301336
Pila SR44 (para la verificación inicial)

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 422-230-30?

Para medir, de 0 a 25 mm, el diámetro de ranuras en ejes, chaveteros y otros puntos donde el tope y el husillo comunes no entran.

¿Cuál es la exactitud del 422-230-30?

Error máximo admisible de ±3 µm, con paralelismo de 3 µm y resolución de 0,001 mm.

¿El 422-230-30 es a prueba de agua?

No. El catálogo informa que estos modelos no son a prueba de agua; el IP65 de la serie 422 vale solo para el tipo Quickmike.

¿Cómo pasar las medidas del 422-230-30 a la computadora?

Por la salida Digimatic tipo B: cable USB 06AFM380B, cable Digimatic 05CZA662 o 05CZA663, o transmisor U-WAVE fit con la unidad 02AZF310.

¿El 422-230-30 incluye patrón de ajuste?

No. Según el catálogo, el patrón de ajuste viene solo en los modelos por encima de 0 a 25 mm. El 422-230-30 incluye la llave 301336 y la pila SR44.

¿Qué pila usa el 422-230-30?

Una SR44, que viene con el producto para la verificación inicial y dura cerca de 2,4 años en uso normal.
