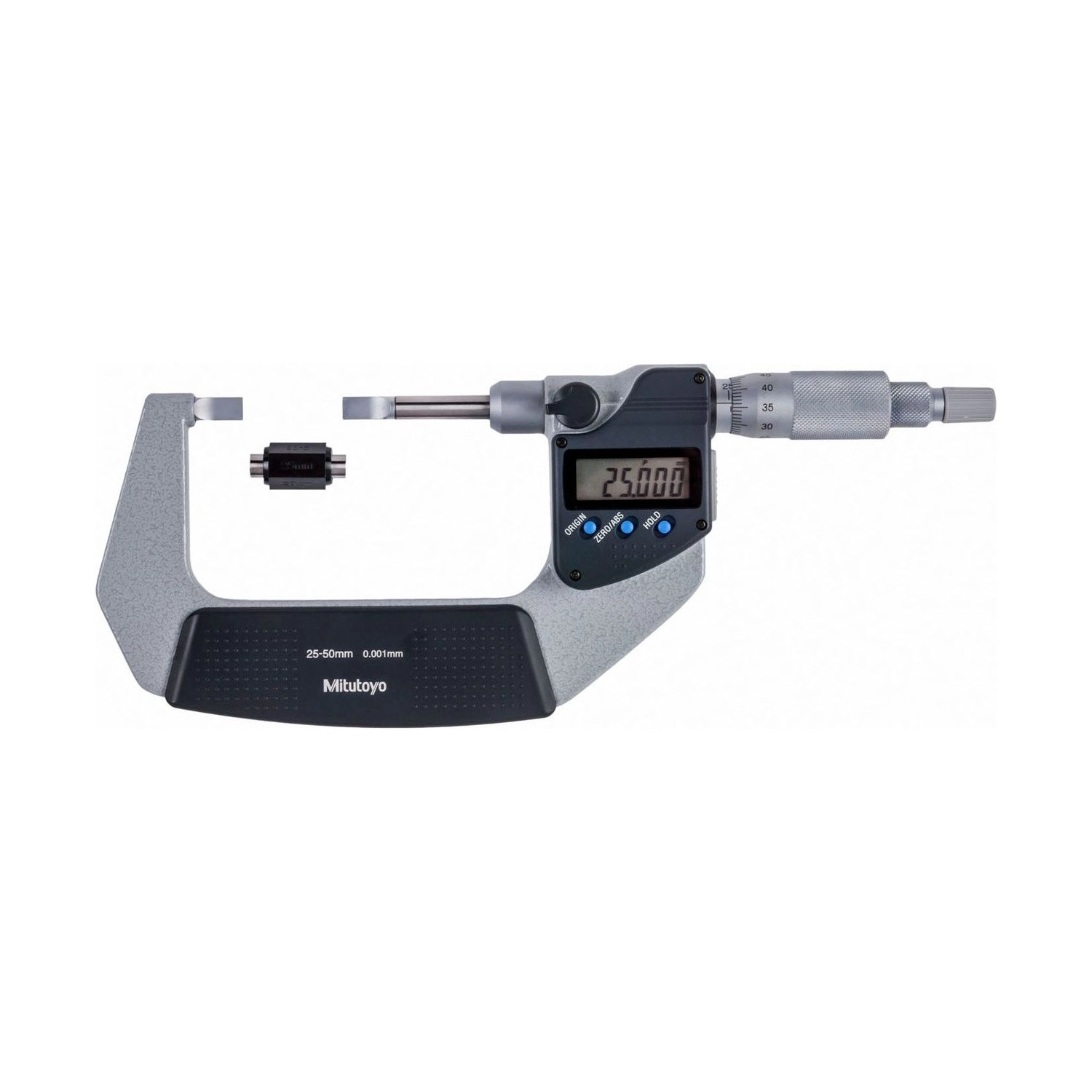

Name: Micrómetro Digital Tipo Lámina y Husillo no Rotativo 25-50mm/0,001mm – 422-231-30
Brand: Mitutoyo
SKU: 422-231-30

SKU: 422-231-30

Cantidad

Sobre el producto

El Micrómetro Digital de Cuchillas Mitutoyo 422-231-30 cubre el rango de 25 a 50 mm, el segundo de la serie 422 métrica, con lectura de 0,001 mm. Es el modelo para ejes y piezas mayores que piden medición dentro de ranura o de chavetero, donde las caras planas no alcanzan.

El tope y el husillo traen cuchillas tipo A, de 0,75 mm de espesor, y el husillo es no giratorio. El error máximo admisible es de ±3 µm y el paralelismo, de 3 µm. Incluye patrón de ajuste, para fijar el punto de partida del rango, además de la llave 301336.

El arco tiene protector térmico de serie y el trinquete mantiene la fuerza de medición constante. Por la salida Digimatic, las lecturas van a la computadora o al CEP. Usa pila SR44, con cerca de 2,4 años de duración, y no es a prueba de agua.

25–50 mm · lectura 0,001 mm
Patrón de ajuste incluido
Cuchillas tipo A de 0,75 mm
Digimatic · protector térmico

Diferenciales

Aspectos destacados del producto

Lo que distingue al 422-231-30 dentro de la serie 422.

Para ejes de diámetro mayor.

Viene junto con el micrómetro.

0,75 mm de espesor.

El husillo avanza sin girar.

Salida Digimatic tipo B.

Protector térmico de serie.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 422-231-30.

25–50 mm Rango

Segundo rango de la serie 422 métrica.
0,001 mm Lectura

Visor digital.
±3 µm Exactitud

Paralelismo de 3 µm.
Patrón + llave Accesorios

Llave 301336.
Digimatic Salida

Conector tipo B.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 422-231-30 es la elección correcta.

Desafío Ranura en eje de más de 25 mm

Un micrómetro de 0 a 25 mm no llega a ese diámetro.

Solución

El 422-231-30 mide ranuras de 25 a 50 mm con las mismas cuchillas tipo A.

Desafío Verificar el origen antes del lote

Sin una referencia, la lectura puede empezar desplazada.

Solución

El patrón de ajuste que viene con el 422-231-30 sirve de referencia para el origen.

Desafío Medida que va al control estadístico

Transcribir lecturas retrasa el CEP.

Solución

Con el cable USB 06AFM380B o el U-WAVE fit, el 422-231-30 envía cada lectura.

Desafío Chavetero en eje mediano

El chavetero estrecho impide el contacto de caras anchas.

Solución

Las cuchillas de 0,75 mm del 422-231-30 entran en el chavetero y miden hasta 50 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 422
Modelo: Tipo A
Vida útil de la batería: Aprox. 2,4 años con uso normal
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Capacidad: 25-50mm
Sistema de Medición: Métrico (mm)
Alcance (mm): 25-50mm
Resolución (mm): 0,001mm
Exactitud (mm): ±0,003mm
Graduación / Graduado: 0,001mm
Precisión: ±3µm
Salida de Datos: Sí
Tecnología: Digital
Notas y observaciones: Micrómetro de cuchillas con husillo no giratorio, cuchillas tipo A (0,75 mm de espesor), para diámetro de ranuras, chaveteros y puntos de difícil acceso. No es a prueba de agua.
Paralelismo: 3µm
Arco con Aislante Térmico: Sí

Detalles técnicos

Cuchilla: Tipo A, 0,75 mm de espesor, en el tope y en el husillo
Husillo: No giratorio; fuerza de medición constante por trinquete
Método de detección: Sensor rotativo electromagnético
Protección contra agua: No es a prueba de agua
Cotas del dibujo (pág. 02-56): a = 12,2 mm, b = 50 mm, c = 12,6 mm
Accesorios estándar: Patrón de ajuste, llave 301336 y pila SR44

Funciones

Funciones del 422-231-30

Origen (sistema ABS)

Define el origen ABS en la posición actual del husillo, en el valor mínimo del rango, y vuelve al modo ABS.

Cero

Un toque en el botón ZERO/ABS pone el visor en cero en la posición actual y pasa al modo incremental (INC); un toque largo vuelve al modo ABS.

Hold

Retiene la lectura en el visor, útil cuando es difícil ver el valor en el punto de medición.

Salida de datos

Envía la medición a un sistema de control estadístico de proceso (CEP).

Apagado automático

El visor se apaga tras unos 20 minutos sin uso, sin perder la lectura ni el modo; girar el husillo lo vuelve a encender.

Aviso de error

Ante desbordamiento del visor o error de cálculo, aparece un mensaje de error y la medición se detiene. La alarma de pila baja aparece mucho antes de que el micrómetro deje de funcionar.

Bloqueo de funciones

Traba el origen y el cero para que no se rehagan por accidente.

Transmisión de datos

El micrómetro de cuchillas 422-231-30 tiene salida Digimatic con conector tipo B. Para llevar las mediciones a la computadora o al CEP, elija una opción a continuación (artículos vendidos por separado):

Opción	Qué comprar	Indicada para
1. Cable USB (Input Tool)	06AFM380B	Banco fijo junto a la computadora, la opción más simple y económica
2. Radiofrecuencia U-WAVE fit · protección IP67	02AZF310 + 264-622B + 02AZD810E	Varios bancos · entorno con fluido de corte
3. Radiofrecuencia U-WAVE fit	02AZF310 + 264-623B + 02AZD810E	Varios bancos · uso general
4. Bluetooth U-WAVE · protección IP67	02AZF310 + 264-626B	PC, tableta o celular sin receptor · entorno con fluido
5. Bluetooth U-WAVE · LED y señal sonora	02AZF310 + 264-627B	PC, tableta o celular · confirmación visible y audible
6. Cable Digimatic a prueba de agua · 1 m	05CZA662	Ya cuenta con colector/procesador Digimatic
7. Cable Digimatic a prueba de agua · 2 m	05CZA663	Ya cuenta con colector Digimatic · mayor distancia

Opción 1

Cable USB (Input Tool)

Necesita estos artículos: 06AFM380B (Interfaz Input Tool USB de entrada directa ITN · Tipo B)

El cable conecta el micrómetro al puerto USB y se comporta como un teclado: al presionar el botón DATA, la lectura se “escribe” directamente en Excel o en cualquier campo de texto. No requiere software adicional.

06AFM380BInterfaz Input Tool USB de entrada directa ITN · Tipo BVer producto →

Opción 2

Radiofrecuencia U-WAVE fit · protección IP67

Necesita estos artículos: 02AZF310 (Unidad de conexión U-WAVE fit para micrómetros) + 264-622B (Transmisor U-WAVE fit para micrómetros · protección IP67) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El transmisor U-WAVE fit se acopla al micrómetro y envía las mediciones por radiofrecuencia al receptor U-WAVE-R conectado a la PC. Sin cables entre el instrumento y la computadora. Esta versión tiene protección IP67, resistente a salpicaduras de fluido de corte.

02AZF310Unidad de conexión U-WAVE fit para micrómetrosVer producto →

264-622BTransmisor U-WAVE fit para micrómetros · protección IP67Ver producto →

02AZD810EReceptor inalámbrico U-WAVE-RVer producto →

Opción 3

Radiofrecuencia U-WAVE fit

Necesita estos artículos: 02AZF310 (Unidad de conexión U-WAVE fit para micrómetros) + 264-623B (Transmisor U-WAVE fit para micrómetros) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

La misma transmisión por radiofrecuencia al receptor U-WAVE-R, en la versión estándar (sin protección IP67), para entornos secos.

02AZF310Unidad de conexión U-WAVE fit para micrómetrosVer producto →

264-623BTransmisor U-WAVE fit para micrómetrosVer producto →

02AZD810EReceptor inalámbrico U-WAVE-RVer producto →

Opción 4

Bluetooth U-WAVE · protección IP67

Necesita estos artículos: 02AZF310 (Unidad de conexión U-WAVE fit para micrómetros) + 264-626B (Transmisor U-WAVE Bluetooth para micrómetros · protección IP67)

El transmisor Bluetooth envía las mediciones directamente a una PC, tableta o celular con Bluetooth, sin receptor dedicado. Versión con protección IP67 para entornos con salpicaduras.

02AZF310Unidad de conexión U-WAVE fit para micrómetrosVer producto →

264-626BTransmisor U-WAVE Bluetooth para micrómetros · protección IP67Ver producto →

Opción 5

Bluetooth U-WAVE · LED y señal sonora

Necesita estos artículos: 02AZF310 (Unidad de conexión U-WAVE fit para micrómetros) + 264-627B (Transmisor U-WAVE Bluetooth para micrómetros · LED y señal sonora)

Transmisión Bluetooth directa a la PC, tableta o celular, con LED y señal sonora que confirman cada envío de medición.

02AZF310Unidad de conexión U-WAVE fit para micrómetrosVer producto →

264-627BTransmisor U-WAVE Bluetooth para micrómetros · LED y señal sonoraVer producto →

Opción 6

Cable Digimatic a prueba de agua · 1 m

Necesita estos artículos: 05CZA662 (Cable de comunicación a prueba de agua con botón DATA · 1 m)

Cable recto con botón DATA que conecta la salida Digimatic del micrómetro a un procesador/colector Digimatic (o multiplexor), para quien ya usa ese ecosistema.

05CZA662Cable de comunicación a prueba de agua con botón DATA · 1 mVer producto →

Opción 7

Cable Digimatic a prueba de agua · 2 m

Necesita estos artículos: 05CZA663 (Cable de comunicación a prueba de agua con botón DATA · 2 m)

La misma conexión del cable de 1 m, con 2 metros para mayor distancia hasta el colector.

05CZA663Cable de comunicación a prueba de agua con botón DATA · 2 mVer producto →

Todas las opciones usan la salida Digimatic estándar (enviar la medición). El modo Digimatic S1 (bidireccional, configurar el instrumento desde la PC) requiere el software USB-ITPAK y no es compatible con el sistema U-WAVE.

Variantes de la serie

Micrómetros de cuchillas de la serie 422 disponibles en la tienda

Código	Rango	Resolución	Exactitud (EMP)
422-230-30	0–25 mm	0,001 mm	±3 µm
422-231-30 (este)	25–50 mm	0,001 mm	±3 µm

Artículos incluidos

Micrómetro Digital de Cuchillas 422-231-30
Patrón de ajuste
Llave 301336
Pila SR44 (para la verificación inicial)

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia del 422-231-30 con el 422-230-30?

El rango: el 422-231-30 mide de 25 a 50 mm y el 422-230-30, de 0 a 25 mm. Las cuchillas, la resolución y la exactitud son las mismas; solo el 422-231-30 incluye patrón de ajuste.

¿Qué cuchilla tiene el 422-231-30?

Tipo A, con 0,75 mm de espesor, en el tope y en el husillo. Los tipos C y D, con caras de metal duro, son otros modelos de la serie.

¿El 422-231-30 resiste salpicaduras de fluido?

No es a prueba de agua, según el catálogo. Para ambientes con fluido, la serie 422 tiene el tipo Quickmike, con IP65.

¿El 422-231-30 funciona con U-WAVE?

Sí, con la unidad de conexión 02AZF310 y un transmisor U-WAVE-TM o TMB (264-622B, 264-623B, 264-626B o 264-627B). En la serie 422, solo el tipo Quickmike no admite esa unidad.

¿Qué funciones tiene el 422-231-30?

Origen (sistema ABS), cero incremental, retención de la lectura (hold), salida de datos, apagado automático, aviso de error y bloqueo de funciones.

¿Cuánto dura la pila del 422-231-30?

Cerca de 2,4 años en uso normal, con una pila SR44.
