Sobre el producto

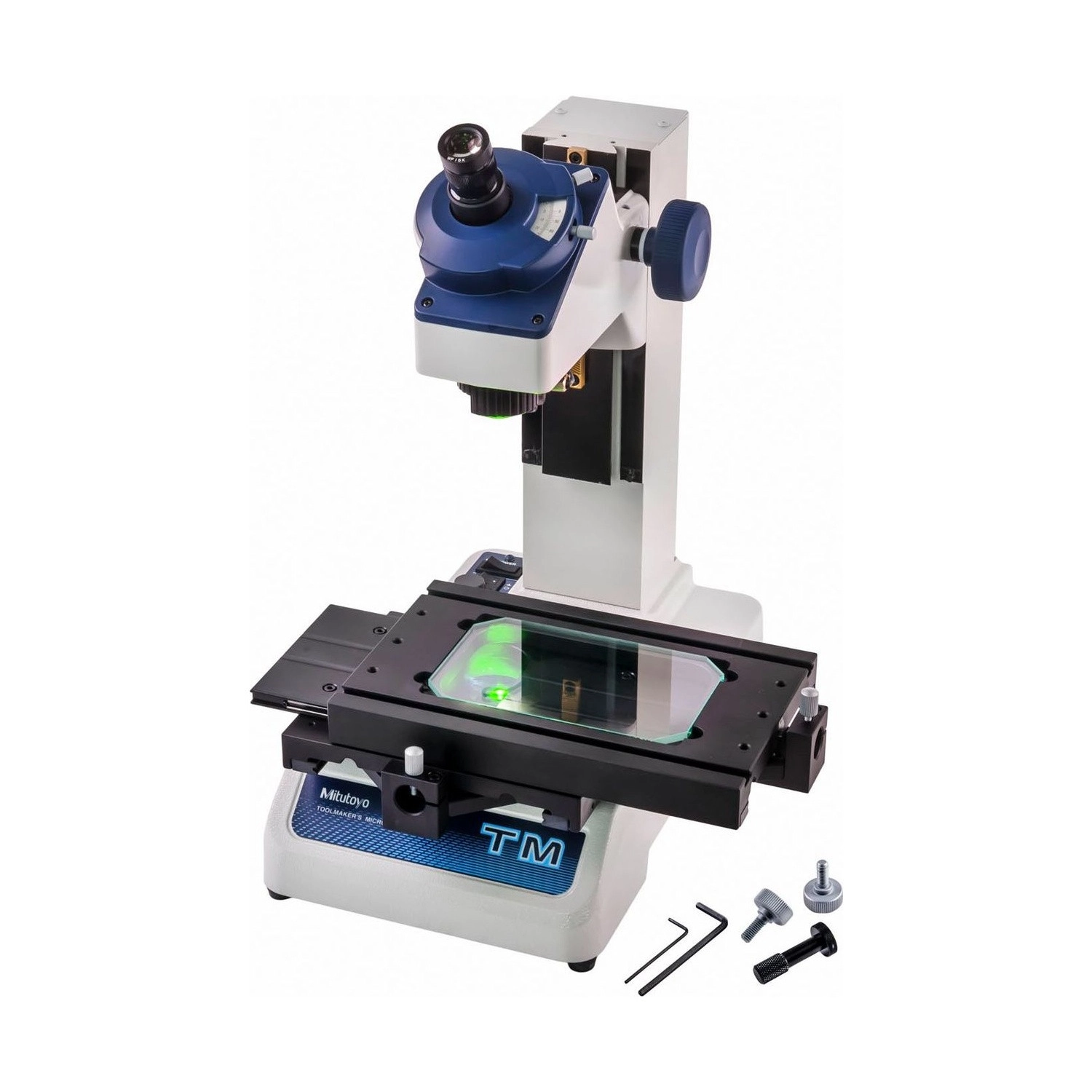

El Microscopio de Taller TM-1005B Mitutoyo 176-819A es un microscopio de taller universal y compacto, de la serie 176, que se puede instalar en varios ambientes. El aumento estándar es de 30X, con ocular de 15X y objetivo de 2X, y llega de 20X a 200X con las lentes opcionales.

La mesa tiene recorrido de 100 × 50 mm, el mayor de la serie TM: para usar el recorrido completo en el eje largo, Mitutoyo indica el bloque patrón opcional de 50 mm, de preferencia cerámico. La mesa mide 240 × 152 mm, el vidrio útil 154 × 96 mm, y la pieza puede tener hasta 107 mm de altura y 5 kg.

El goniómetro, integrado al soporte del ocular, mide ángulo con graduación de 1° y lectura de 6', en 360°. La medición lineal se hace con cabezales micrométricos opcionales: con el cabezal digital, la resolución es de 0,001 mm. La iluminación de contorno y la de superficie usan LED blanco, con ajuste continuo de brillo.

Recorrido de 100 × 50 mm
Pieza de hasta 107 mm de altura
30X de serie, de 20X a 200X
Goniómetro con lectura de 6'

Diferenciales

Aspectos destacados del producto

Lo que distingue al 176-819A entre los microscopios de taller Mitutoyo.

El mayor de la serie TM.

Lectura de 6' en 360°.

30X de serie.

Contorno y superficie.

0,001 mm, opcional.

Se instala en varios ambientes.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 176-819A.

100 × 50 mm Recorrido de la mesa

Total con bloque de 50 mm.
107 mm Altura de la pieza

Carga de 5 kg.
30X Aumento

De 20X a 200X.
6' Lectura angular

Graduación de 1°.
15 kg Peso

Unidad principal.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 176-819A es la elección correcta.

Desafío Medir longitudes mayores

El recorrido del cabezal micrométrico limita lo que se mide de una vez.

Solución

La mesa del TM-1005B tiene recorrido de 100 × 50 mm; el recorrido completo usa el bloque patrón opcional de 50 mm.

Desafío Medir el ángulo de una herramienta

Los ángulos de filos y chaflanes piden lectura angular directa en la imagen ampliada.

Solución

El goniómetro del TM-1005B está en el soporte del ocular, con lectura de 6' en 360°.

Desafío Leer la medida sin error de lectura

El cabezal analógico depende de la lectura del operador.

Solución

El TM-1005B acepta el cabezal micrométrico digital opcional, con resolución de 0,001 mm.

Desafío Contraste de la imagen

Una iluminación débil o mal regulada esconde el borde de la pieza.

Solución

El TM-1005B usa LED blanco en el contorno y en la superficie, con ajuste continuo y filtro verde en el contorno.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 176
Modelo: TM-1005B
Voltaje: 100 a 240 V CA, 50/60 Hz; consumo máximo de 4,2 W
Capacidad: Recorrido de 100 × 50 mm (el recorrido completo pide el bloque patrón opcional de 50 mm); pieza de hasta 107 mm de altura y 5 kg
Graduación / Graduado: Lineal: según el cabezal micrométrico opcional (0,001 mm con cabezal digital); angular: 6'
Tecnología: Óptica: tubo monocular, imagen erecta, iluminación LED blanca de contorno (con filtro verde) y oblicua de superficie
Notas y observaciones: Microscopio de taller TM-1005B, compacto, con goniómetro en el ocular (1°, lectura de 6', 360°). Ocular 15X y objetivo 2X estándar (30X), de 20X a 200X con lentes opcionales. Mesa de 240 × 152 mm, vidrio útil de 154 × 96 mm; 15 kg.

Detalles técnicos

Tubo óptico: Monocular, imagen erecta
Enfoque: Manual
Oculares: 15X 176-116 (estándar); opcionales 10X 176-115 y 20X 176-117
Objetivos: 2X 176-138 (estándar); opcionales 5X 176-139 y 10X 176-137
Vidrio de la mesa: 154 × 96 mm útiles
Opcionales: Cabezales micrométricos digital o analógico, iluminador circular LED, bloque patrón de 50 mm

Funciones

Cómo usar el 176-819A

Preparar

Colocar la pieza en el vidrio de la mesa (154 × 96 mm útiles, hasta 5 kg).

Enfocar

Ajustar el enfoque manual y elegir el aumento, de 20X a 200X.

Iluminar

Regular el LED de contorno y el oblicuo de superficie en el ajuste continuo.

Medir

Leer distancias con los cabezales micrométricos y ángulos en el goniómetro del ocular.

Variantes de la serie

Microscopios de taller TM disponibles en la tienda

Código	Modelo	Recorrido de la mesa	Altura máxima de la pieza
176-818D	TM-505B	50 × 50 mm	115 mm
176-819A (este)	TM-1005B	100 × 50 mm	107 mm

Artículos incluidos

Microscopio de taller TM-1005B (unidad principal)
Ocular 15X 176-116
Objetivo 2X 176-138
Goniómetro (lectura angular integrada)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de la mesa del TM-1005B (176-819A)?

100 × 50 mm; el recorrido completo en el eje largo pide el bloque patrón opcional de 50 mm, de preferencia cerámico. La mesa mide 240 × 152 mm y el vidrio útil 154 × 96 mm.

¿Cuál es el aumento del TM-1005B (176-819A)?

30X de serie, con ocular de 15X y objetivo de 2X. Con los oculares opcionales de 10X y 20X y los objetivos de 5X y 10X, va de 20X a 200X.

¿El TM-1005B (176-819A) viene con cabezal micrométrico?

No. Los cabezales son opcionales; con el digital, la resolución es de 0,001 mm y el recorrido de 50 mm, y también hay compatibilidad con cabezal analógico. La versión con cabezales Digimatic de fábrica es la TM-A1005B (176-821A).

¿Cómo mide ángulos el TM-1005B (176-819A)?

Con el goniómetro integrado al soporte del ocular, con graduación de 1°, lectura de 6', giro de 360° y cero ajustable.

¿Cuál es la pieza máxima en el TM-1005B (176-819A)?

Hasta 107 mm de altura y 5 kg sobre el vidrio de la mesa.

¿Cuál es la alimentación del TM-1005B (176-819A)?

100 a 240 V CA, 50/60 Hz, con consumo máximo de 4,2 W. La unidad principal pesa 15 kg.
