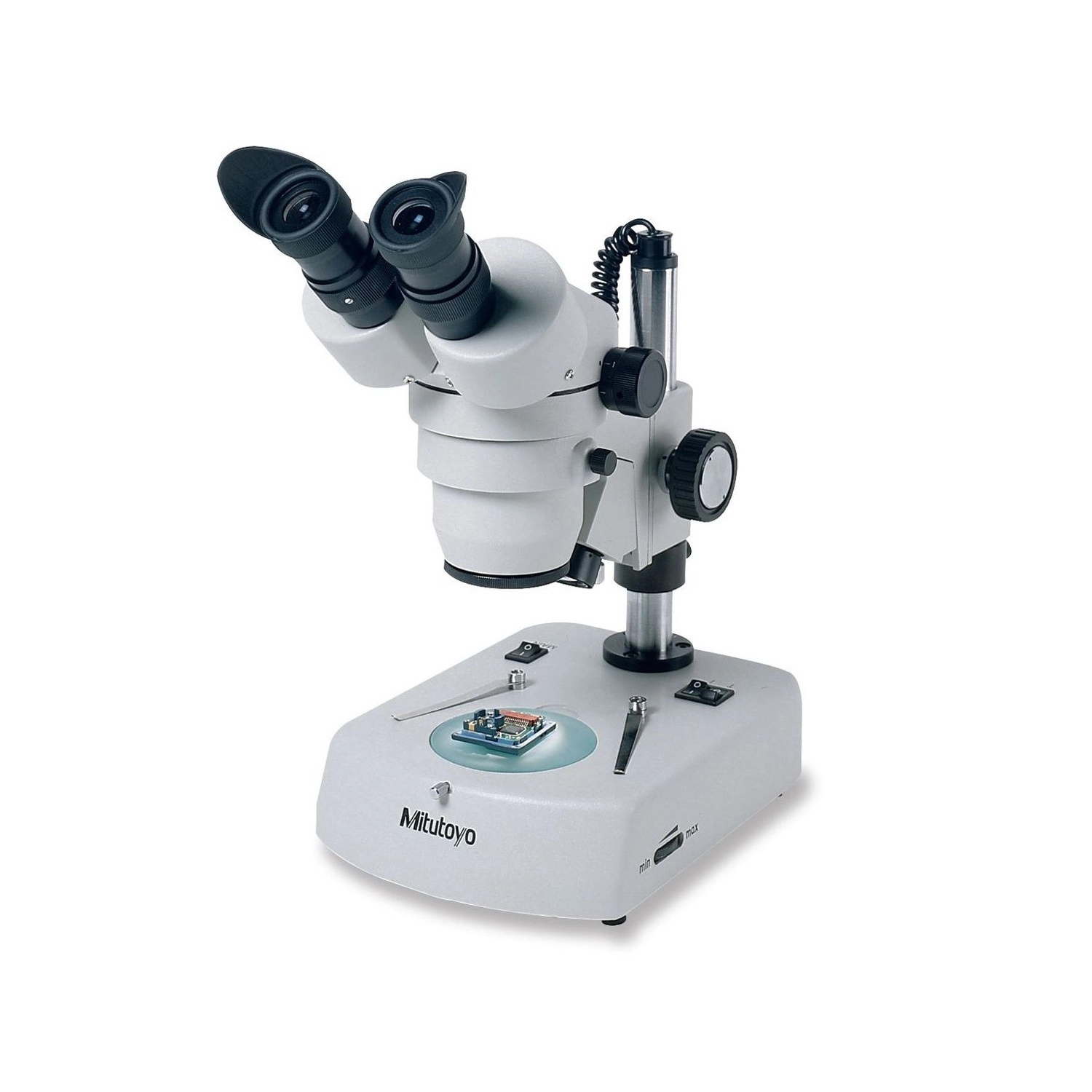

Name: Microscopio binocular estéreo - MSM 414L - 377-972A
Brand: Mitutoyo
SKU: 377-972A

SKU: 377-972A

Cantidad

Sobre el producto

El Estereomicroscopio MSM 414L Mitutoyo 377-972A, de la serie 377, es un microscopio de observación para superficies, inspección de defectos superficiales y montaje de piezas o sistemas ópticos y electrónicos. El aumento va de 10X a 40X, con zoom de 4 etapas, y llega a 180X con lentes opcionales.

El sistema óptico es de tipo Greenough, con zoom de 1X a 4X (relación de 1:4) y ocular de 10X con campo de visión de 20 mm. La distancia de trabajo es de 80 mm, lo que deja espacio para manipular la pieza bajo la lente, y la distancia interpupilar se ajusta de 56 a 76 mm.

La iluminación es halógena, de perfil (10 V/15 W) y de superficie (12 V/15 W), con ajuste de intensidad. El enfoque tiene ajuste fino, la dioptría se corrige en ±5°, y el sistema óptico tiene protección antihongos. La alimentación es de 110 o 120 V.

Aumento de 10X a 40X, hasta 180X
Distancia de trabajo de 80 mm
Iluminación halógena de perfil y superficie
Sistema óptico Greenough

Diferenciales

Aspectos destacados del producto

Lo que distingue al 377-972A entre los estereomicroscopios de la tienda.

Zoom de 4 etapas.

Espacio para la pieza.

Perfil y superficie.

Zoom de 1X a 4X.

Protección del sistema óptico.

Con lentes opcionales.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 377-972A.

10X a 40X Aumento

Hasta 180X con opcionales.
1X a 4X Zoom

Relación de 1:4.
80 mm Distancia de trabajo

Libre bajo la lente.
10X Ocular

Campo de 20 mm.
110 o 120 V Alimentación

Iluminación halógena.

Soluciones

¿Qué problemas resuelve?

Situaciones de inspección en las que el 377-972A es la elección correcta.

Desafío Inspeccionar defecto de superficie

Rayas y fallas pequeñas no se ven a simple vista.

Solución

El MSM 414L amplía de 10X a 40X, con zoom de 4 etapas.

Desafío Montar piezas bajo el microscopio

El montaje de componentes pequeños pide espacio para las manos y las herramientas.

Solución

La distancia de trabajo de 80 mm del MSM 414L deja espacio bajo la lente.

Desafío Ver el perfil y la superficie

Una sola fuente de luz no muestra el borde y el relieve al mismo tiempo.

Solución

El MSM 414L tiene iluminación halógena de perfil y de superficie, con ajuste de intensidad.

Desafío Ambiente húmedo

Los hongos pueden atacar el sistema óptico.

Solución

El sistema óptico del MSM 414L tiene protección antihongos.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 377
Modelo: MSM 414L
Voltaje: 110 e 120 V
Capacidad: Aumento de 10X a 40X (hasta 180X con lentes opcionales); distancia de trabajo de 80 mm
Tecnología: Zoom de 1X a 4X (relación 1:4), sistema óptico Greenough, iluminación halógena de contorno (10 V/15 W) y de superficie (12 V/15 W)
Notas y observaciones: Estereomicroscopio MSM 414L para observación de superficies, inspección de defectos y montaje de piezas ópticas o electrónicas. Zoom de 4 etapas, ocular 10X (campo de 20 mm), distancia interpupilar de 56 a 76 mm y protección antihongos.

Detalles técnicos

Sistema óptico: Greenough, zoom de 1X a 4X (relación de 1:4)
Ocular: 10X, campo de visión de 20 mm
Distancia interpupilar: 56 a 76 mm
Enfoque: Ajuste fino; dioptría de ±5°
Protección: Antihongos en el sistema óptico

Funciones

Cómo usar el 377-972A

Posicionar

Colocar la pieza bajo la lente, a 80 mm de distancia de trabajo.

Ajustar

Regular la distancia interpupilar (56 a 76 mm) y la dioptría (±5°).

Iluminar

Encender la luz halógena de perfil o de superficie y ajustar la intensidad.

Observar

Elegir el aumento en el zoom de 10X a 40X y enfocar con el ajuste fino.

Variantes de la serie

Estereomicroscopios de la serie 377 disponibles en la tienda

Código	Modelo	Aumento	Iluminación
377-972A (este)	MSM 414L	10X a 40X	Halógena
1100200600421	SMZ-143-N2GG	10X a 40X	LED
1100201300081	SMZ-161-TLED	7,5X a 45X	LED

Artículos incluidos

Estereomicroscopio MSM 414L
Ocular 10X

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el MSM 414L (377-972A)?

Para observación de superficies, inspección de defectos superficiales y montaje de piezas o sistemas ópticos y electrónicos.

¿Cuál es el aumento del MSM 414L (377-972A)?

De 10X a 40X, con zoom de 4 etapas (10X, 20X, 30X y 40X). Con lentes opcionales, llega a 180X.

¿Cuál es la distancia de trabajo del MSM 414L (377-972A)?

80 mm, con distancia interpupilar ajustable de 56 a 76 mm.

¿Cómo es la iluminación del MSM 414L (377-972A)?

Halógena, de perfil (10 V/15 W) y de superficie (12 V/15 W), con ajuste de intensidad.

¿El MSM 414L (377-972A) tiene ajuste de dioptría?

Sí, de ±5°, y el enfoque tiene ajuste fino.

¿Cuál es la alimentación del MSM 414L (377-972A)?

110 o 120 V.
