Name: Reloj Comparador Dig 25,4mm/ 0,0005mm ID-C tapa lisa- 543-720B
SKU: 543-720B

SKU: 543-720B

Cantidad

Sobre el producto

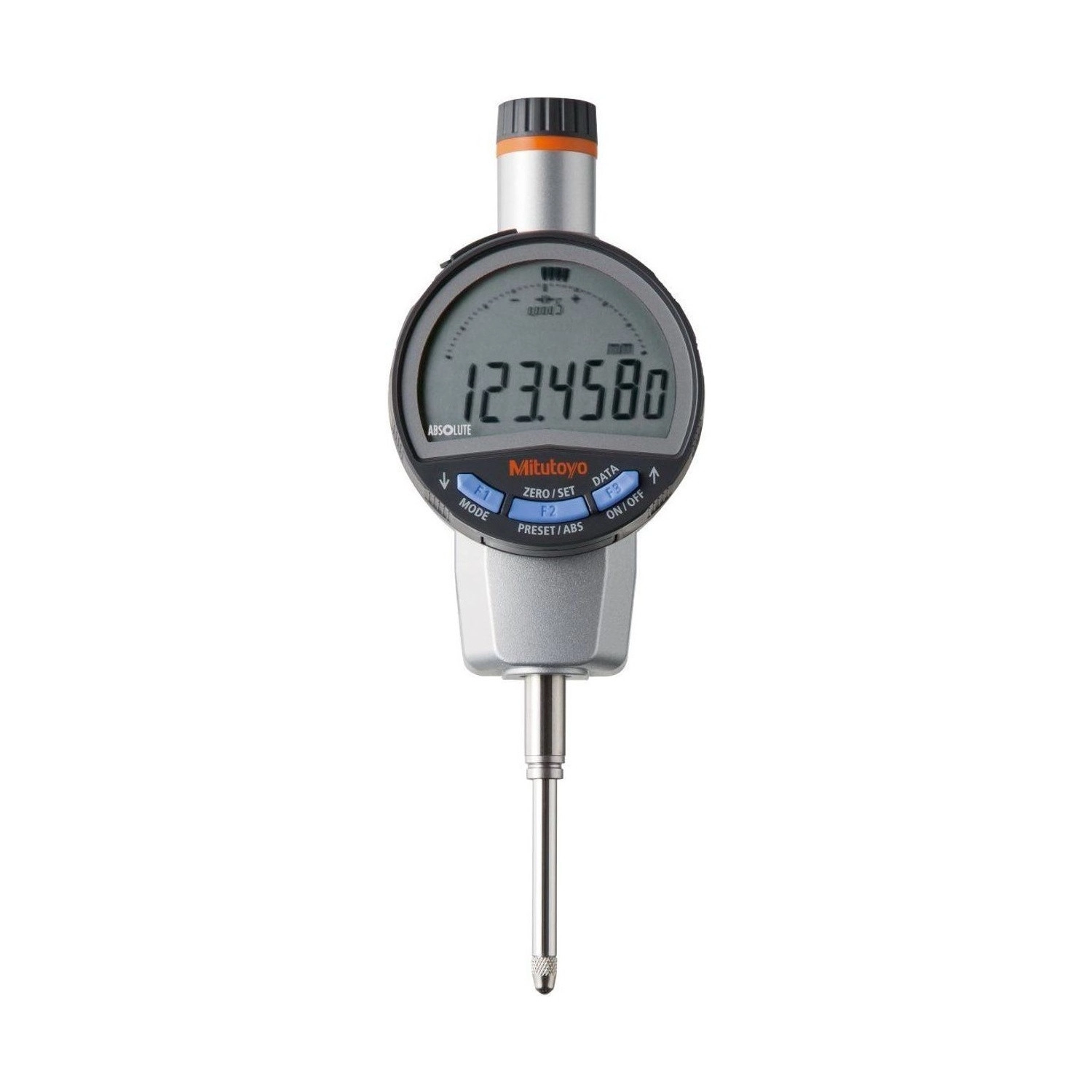

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-720B es el modelo de 25,4 mm de la serie 543 ID-C, el doble del recorrido del 543-700, y mantiene la exactitud de 0,003 mm del modelo corto. Más recorrido suele costar exactitud; en este punto de la línea todavía no cuesta.

La resolución es seleccionable entre 0,0005, 0,001 y 0,01 mm, elegida en el propio reloj, y el nombre del producto muestra solo la más fina. La histéresis y la repetibilidad son de 0,002 mm cada una, y la fuerza de medición sube a 1,8 N o menos, frente a 1,5 N del modelo de 12,7 mm.

La tapa trasera es lisa: no existe versión con oreja en 25,4 mm. La masa es de 195 g, el sensor es ABSOLUTE, que restaura el origen al encender, y hay salida Digimatic para llevar la lectura a la computadora.

Capacidad 25,4 mm · el doble del recorrido del 543-700
Resolución seleccionable: 0,0005 · 0,001 · 0,01 mm
Exactitud 0,003 mm · histéresis y repetibilidad 0,002 mm
Fuerza 1,8 N o menos · tapa lisa · 195 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-720B dentro de la serie 543 ID-C.

El doble del 543-700, en la misma familia.

El recorrido se duplica y el error máximo no cambia.

0,0005, 0,001 o 0,01 mm, elegidas en el reloj.

Acompaña el recorrido mayor, sin llegar al rango pesado.

El origen vuelve al encender, sin poner a cero cada turno.

Lleva la lectura a la computadora y al control de proceso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-720B.

25,4 mm CAPACIDAD

Lo que separa al 543-720B del 543-700 es el recorrido: 25,4 contra 12,7 mm. Sirve a la pieza alta y al dispositivo que necesita más retroceso para cargar y descargar.
0,003 mm EXACTITUD

El mismo error máximo del modelo de 12,7 mm. Es el número que entra en la comparación con la tolerancia de la pieza, no la resolución de la pantalla.
Seleccionable: 0,0005 / 0,001 / 0,01 mm RESOLUCIÓN

Un reloj cubre desde la pieza de tolerancia ajustada hasta la verificación de rutina, sin cambiar de instrumento.
1,8 N o menos FUERZA DE MEDICIÓN

Sube respecto a los 1,5 N del recorrido de 12,7 mm. Importa cuando el material cede: para esos casos la línea tiene los modelos de baja fuerza, que existen solo en 12,7 mm.
Lisa, 195 g TAPA Y MASA

En 25,4 mm no hay versión con oreja: la fijación es por soporte, no por tornillo en la trasera.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-720B es la elección correcta.

Desafío Pieza más alta que el recorrido del reloj

Un comparador de 12,7 mm obliga a reposicionar el soporte en cada rango de altura, y cada reposicionamiento es una oportunidad de perder la referencia.

Solución

El 543-720B tiene 25,4 mm de recorrido y cubre el rango entero sin tocar el soporte.

Desafío Más recorrido suele costar exactitud

Al subir de rango, es común que el error máximo permitido suba con él, y la tolerancia que antes cabía deja de caber.

Solución

En el 543-720B la exactitud sigue en 0,003 mm, la misma del modelo de 12,7 mm.

Desafío Dos relojes para dos tipos de pieza

Una mesa que atiende tolerancia ajustada y verificación rápida suele mantener dos comparadores, y el operador elige cuál tomar.

Solución

El 543-720B trae las tres resoluciones en el mismo instrumento, elegidas en el reloj.

Desafío Rehacer el cero cada turno

Un comparador sin sensor absoluto pierde el origen al apagar, y recuperarlo significa tocar de nuevo el patrón antes de producir.

Solución

El sensor ABSOLUTE del 543-720B restaura el origen solo al encender el instrumento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-C
Fuerza de medición: 1,8N o menor
Vida útil de la batería: Aprox. 2.700 horas con uso continuo
Batería: CR2032 (accesorio estándar para operación inicial)
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-25,4mm
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Exactitud (mm): ±0,005mm
Precisión: 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Lisa
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Capacidad: 25,4 mm
Fijación de la tapa: Lisa, sin orificio de fijación
Masa: 195 g
Pila: CR2032 (1 pieza), suministrada para verificación de funcionamiento
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla: LCD de 6 dígitos con símbolos

Funciones

Funciones de operación del 543-720B

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj, sin accesorio.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa, lo que evita comparar número a número en lote.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en control estadístico de proceso.

Conversión pulg/mm

Alterna la unidad en la propia pantalla, sin tabla de conversión.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos de recorrido largo de la serie 543 ID-C disponibles en la tienda

Código	Capacidad	Resolución	Exactitud
543-720B (este)	25,4 mm	Seleccionable	0,003 mm
543-721B	1" / 25,4 mm	Seleccionable, mm y pulgada	0,003 mm
543-725B	25,4 mm	Fija de 0,01 mm	0,02 mm
543-730B	50,8 mm	Seleccionable	0,005 mm
543-731B	2" / 50,8 mm	Seleccionable, mm y pulgada	0,005 mm
543-735B	50,8 mm	Fija de 0,01 mm	0,04 mm

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-C
Pila CR2032 (1 pieza), para verificación de funcionamiento
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-720B y el 543-700?

El recorrido. El 543-700 mide 12,7 mm y el 543-720B mide 25,4 mm. Resolución, exactitud, histéresis y repetibilidad son iguales; la fuerza sube de 1,5 a 1,8 N y la masa de 175 a 195 g.

El nombre del 543-720B dice 0,0005 mm. ¿Es esa la resolución?

Es la más fina de las tres. El 543-720B tiene resolución seleccionable entre 0,0005, 0,001 y 0,01 mm, elegida en el propio instrumento.

¿La exactitud del 543-720B empeora por el recorrido mayor?

No en este modelo. El error máximo permitido sigue en 0,003 mm, igual al del recorrido de 12,7 mm. El empeoramiento aparece en 50,8 mm, donde va a 0,005 mm.

¿Existe el 543-720B con tapa con oreja?

No. En 25,4 mm la línea ID-C tiene solo la tapa lisa; la versión con oreja, para fijar por tornillo en la trasera, existe únicamente en los modelos de 12,7 mm.

¿El 543-720B ya viene con pila?

Viene una CR2032, suministrada para verificación de funcionamiento. No es pila de stock: para uso continuo conviene prever el repuesto.
