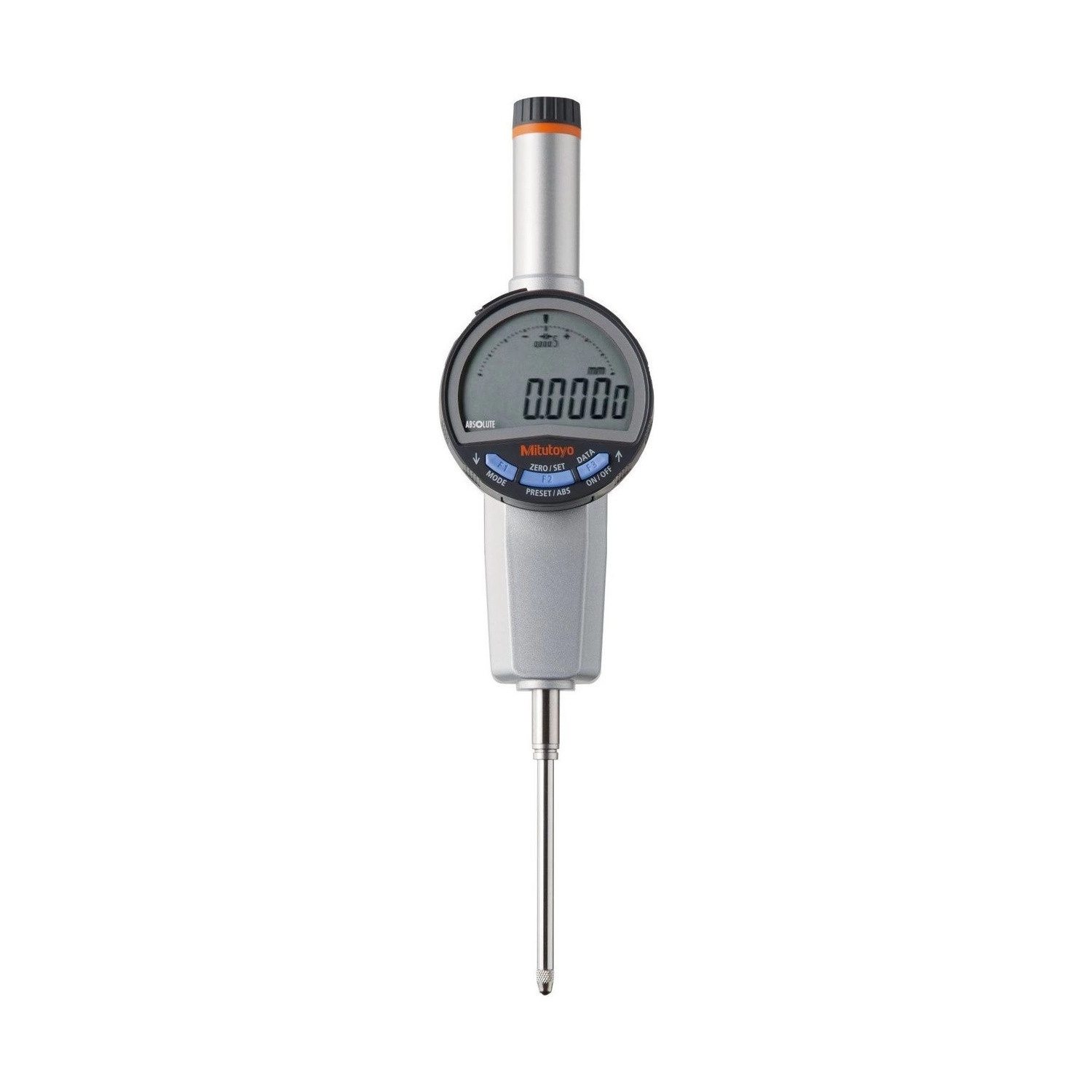

Reloj Comparador Dig 50,8mm/ 0,01mm ID-C tapa lisa- 543-735B - Mitutoyo

SKU: 543-735B

¿Cómo funciona la cotización?

1Haz clic en “Solicitar Cotización” para agregar el producto.
2Abre “Ver cotización” y completa el formulario con tus datos.
3Nuestro equipo te responde con precio, plazo y disponibilidad.

Producto original Mitutoyo con garantía. Cotización sin compromiso.

¿Prefieres hablar con nosotros?

Fesepsa S.A. · (+51) 989 862 086 · Central (01) 451-1052

Garantía
Producto original Mitutoyo
Accesorios incluidos
Pila CR2032 y certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Une el mayor recorrido de la serie 543 ID-C, de 50,8 mm, con resolución fija de 0,01 mm. Es el modelo para un rango de altura grande medido en centésima.

Esa combinación trae la mayor tolerancia de la familia: la exactitud es de 0,04 mm, porque el error máximo permitido crece con el recorrido y crece de nuevo con la resolución más gruesa. La histéresis es de 0,02 mm y la repetibilidad de 0,01 mm.

La fuerza de medición es de 2,3 N o menos y la masa de 245 g. La tapa trasera es lisa, el sensor es ABSOLUTE y hay salida Digimatic. En el mismo recorrido, el 543-730B entrega 0,005 mm de exactitud.

Resumen técnico
  • Capacidad 50,8 mm · resolución fija de 0,01 mm
  • Exactitud 0,04 mm · la mayor tolerancia de la familia
  • Histéresis 0,02 mm · repetibilidad 0,01 mm
  • Fuerza 2,3 N o menos · tapa lisa · 245 g

Aspectos destacados del producto

Lo que distingue al 543-735B dentro de la serie 543 ID-C.

Recorrido de 50,8 mm

El mayor de la línea, con lectura en centésima.

Lectura en 0,01 mm

Resolución fija, sin selección que hacer.

Exactitud de 0,04 mm

La mayor tolerancia de la familia, dicha sin rodeos.

Fuerza de 2,3 N

La del recorrido largo.

Masa de 245 g

Pide soporte dimensionado.

Sensor ABSOLUTE

El origen vuelve al encender.

Características principales

Lo que significa en la práctica cada dato del 543-735B.

  • 50,8 mm CAPACIDAD

    El mayor recorrido de la línea ID-C, para un rango de altura que los modelos de 12,7 y 25,4 mm no cubren.

  • Fija de 0,01 mm RESOLUCIÓN

    Lectura en centésima, sin resolución que elegir y sin riesgo de estar en la equivocada.

  • 0,04 mm EXACTITUD

    La mayor de la familia, y el motivo es acumulado: el error crece con el recorrido y crece con la resolución más gruesa. En el mismo recorrido, el 543-730B queda en 0,005 mm.

  • 0,02 y 0,01 mm HISTÉRESIS Y REPETIBILIDAD

    Histéresis de 0,02 mm y repetibilidad de 0,01 mm.

  • 245 g MASA

    Peso a considerar en la elección del soporte.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 543-735B es la elección correcta.

Desafío Rango de altura grande medido en centésima

Un recorrido de 50,8 mm suele venir con resolución fina que el trabajo no usa, y se paga por una precisión que no entra en el informe.

Solución

El 543-735B tiene el recorrido largo con lectura de 0,01 mm, sin resolución sobrante.

Desafío Tolerancia ajustada en el recorrido largo

Es común descubrir tarde que el error máximo del modelo elegido no cabe en la tolerancia de la pieza.

Solución

El 543-735B tiene exactitud de 0,04 mm, y la página lo dice antes de la compra; para tolerancia menor en el mismo recorrido, el 543-730B queda en 0,005 mm.

Desafío Pantalla oscilando en la verificación

Resolución fina en medición de centésima hace que el último dígito nunca se detenga, y la lectura se vuelve discusión.

Solución

El 543-735B lee directo en 0,01 mm.

Desafío Soporte que flexiona

Un instrumento pesado en vástago fino desplaza el conjunto y el desplazamiento se lee como pieza.

Solución

El 543-735B pesa 245 g, dato que está en la página para elegir el soporte junto.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

  • Serie: ID-C
  • Fuerza de medición: 2,3N o menor
  • Vida útil de la batería: Aprox. 2.700 horas con uso continuo
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-50,8mm
  • Resolución (mm): 0,01mm
  • Exactitud (mm): ±0,04mm
  • Protección IP: IP42
  • Precisión: 0,04mm
  • Salida de Datos: Sí
  • Tecnología: Absolute
  • Tapa trasera: Lisa
  • Diámetro del vástago: 8mm
  • Histéresis: 0,02mm
  • Repetibilidad: 0,01mm

Detalles técnicos

Capacidad
50,8 mm
Tipo de resolución
Fija de 0,01 mm
Fijación de la tapa
Lisa, sin orificio de fijación
Masa
245 g
Pila
CR2032 (1 pieza), suministrada para verificación de funcionamiento
Sensor ABSOLUTE
ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por exceso de velocidad del husillo
Pantalla
LCD de 6 dígitos con símbolos

Funciones

Funciones de operación del 543-735B
Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo, según la pieza de referencia.

Cambio de dirección de conteo

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Juicio GO/NG

Define límite mínimo y máximo y el instrumento indica si la pieza pasa, lo que evita comparar número a número en lote.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e incluir el instrumento en control estadístico de proceso.

Conversión pulg/mm

Alterna la unidad en la propia pantalla, sin tabla de conversión.

Transmisión de datos

Este reloj tiene salida de datos Digimatic con conector tipo SF. Elija la forma de llevar las lecturas a la computadora:

OpciónQué comprarIndicada para
1. Cable USB directo (Input Tool)06AGQ001FBanco fijo junto a la computadora
2. Transmisor inalámbrico U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVarios bancos · transmisor separado del reloj
3. Transmisor inalámbrico U-WAVE-T con zumbador02AZG011 + 02AZD880H + 02AZD810EVarios bancos · aviso sonoro en cada envío
Opción 1
Cable USB directo (Input Tool)
Necesitás estos ítems: 06AGQ001F (Interfaz Input Tool USB de Entrada Directa, tipo SF)

El Input Tool de entrada directa tipo SF conecta la salida de datos del reloj al puerto USB y se comporta como un teclado: el valor medido entra en la celda de la planilla abierta. Tiene 2 m de cable.

Opción 2
Transmisor inalámbrico U-WAVE-T
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmisor inalámbrico U-WAVE-T con LED (IP67)) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

El cable de conexión tipo SF, de 160 mm, conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la versión con zumbador es la Opción 3.

Opción 3
Transmisor inalámbrico U-WAVE-T con zumbador
Necesitás estos ítems: 02AZG011 (Cable de conexión tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmisor inalámbrico U-WAVE-T con zumbador) + 02AZD810E (Receptor inalámbrico U-WAVE-R)

Misma conexión de la Opción 2, con el transmisor U-WAVE-T que confirma cada envío con zumbador y LED. Esta versión no tiene protección IP; la versión IP67 es el 02AZD730H.

La salida de este reloj es del tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 y 09-24). La unidad de conexión U-WAVE fit (02AZF700) sirve solo en los modelos de 12,7 mm, así que el camino inalámbrico aquí es el transmisor U-WAVE-T (Opciones 2 y 3). Para gestionar los datos medidos, Mitutoyo indica el software USB-ITPAK V3.0.

Variantes de la serie

Modelos de recorrido largo de la serie 543 ID-C disponibles en la tienda

Código Capacidad Resolución Exactitud
543-720B 25,4 mm Seleccionable 0,003 mm
543-721B 1" / 25,4 mm Seleccionable, mm y pulgada 0,003 mm
543-725B 25,4 mm Fija de 0,01 mm 0,02 mm
543-730B 50,8 mm Seleccionable 0,005 mm
543-731B 2" / 50,8 mm Seleccionable, mm y pulgada 0,005 mm
543-735B (este) 50,8 mm Fija de 0,01 mm 0,04 mm

Artículos incluidos

  • Reloj Comparador Digital ABSOLUTE ID-C
  • Pila CR2032 (1 pieza), para verificación de funcionamiento
  • Certificado de inspección de fábrica
  • Manual del usuario

Video

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-735B y el 543-730B?

La resolución. El 543-730B tiene tres resoluciones y exactitud de 0,005 mm; el 543-735B tiene 0,01 mm fijo y exactitud de 0,04 mm. El recorrido de 50,8 mm y la fuerza son iguales.

¿Por qué la exactitud del 543-735B es 0,04 mm, la mayor de la línea?

Porque se suman dos efectos: el error máximo permitido crece con el recorrido y crece también en la familia de resolución fija de 0,01 mm. El 543-735B tiene los dos.

¿Se puede usar el 543-735B en tolerancia de centésima?

La exactitud es de 0,04 mm, cuatro centésimas. La tolerancia de la pieza debe admitir ese error; si no lo admite, el modelo del mismo recorrido con exactitud de 0,005 mm es el 543-730B.

¿El 543-735B tiene resolución seleccionable?

No. La resolución del 543-735B es fija en 0,01 mm.

¿El 543-735B necesita soporte reforzado?

Necesita uno dimensionado para 245 g, porque un vástago fino flexiona y la flexión entra en la medición.

Certificaciones y Tecnologías

Lo que el 543-735B trae de fábrica.

Codificador ABSOLUTE
Codificador ABSOLUTE

Sistema de medición absoluto: el origen queda retenido y se restablece al encender, sin poner a cero en cada uso.

Digimatic S1
Digimatic S1

Puerto de salida de datos Digimatic, para red de medición y control estadístico de proceso.

Certificado de inspección
Certificado de inspección

Incluye los datos de inspección de fábrica del instrumento, enviados por Mitutoyo.
