Rugosímetro Portátil SJ-310-4MN (pol-mm) – 178-571-12A

Rugosímetro Portátil SJ-310-4MN (pol-mm) – 178-571-12A - Mitutoyo

Name: Rugosímetro Portátil SJ-310-4MN (pol-mm) – 178-571-12A
Brand: Mitutoyo
SKU: 178-571-12A

SKU: 178-571-12A

Cantidad

Sobre el producto

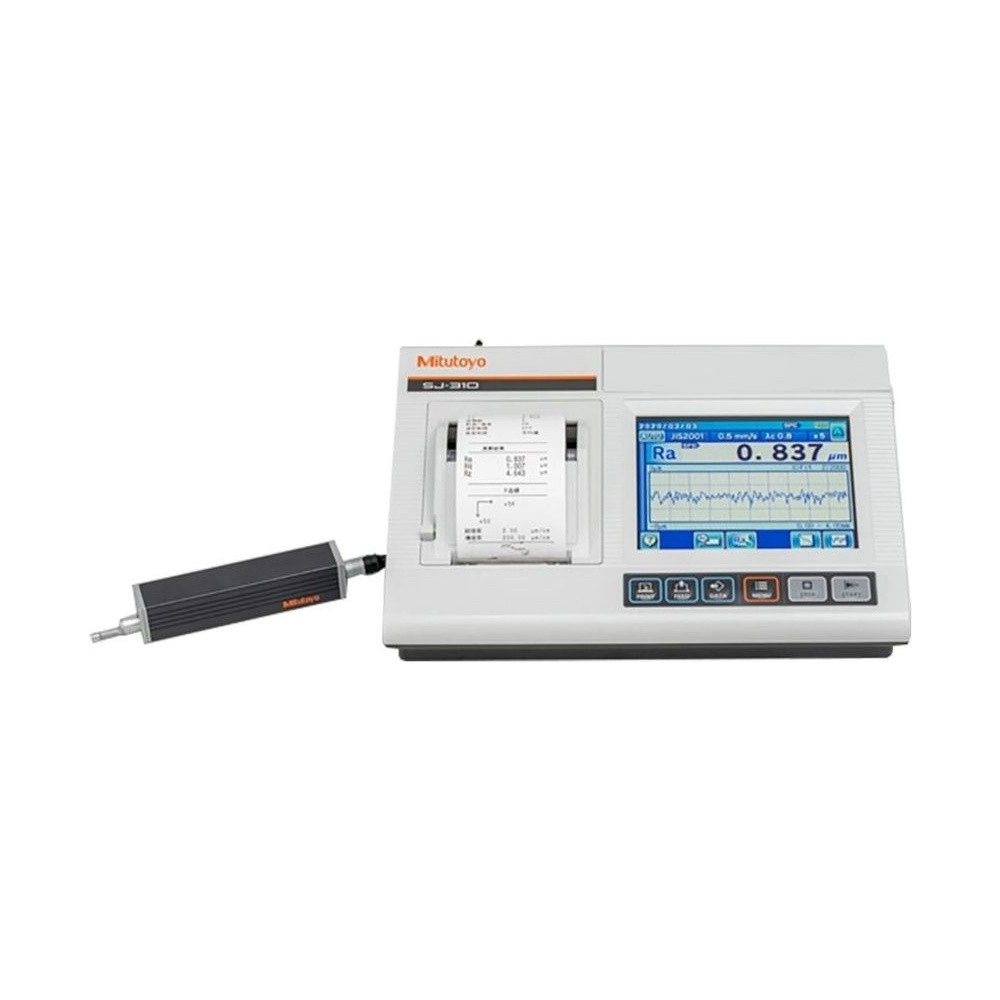

El Rugosímetro Portátil Surftest SJ-310 Mitutoyo 178-571-12A reúne en un solo equipo la medición de rugosidad, el análisis en pantalla y la impresora incorporada. Es la versión con unidad de desplazamiento estándar y detector de 4 mN, punta de 5 µm de radio y 90°, lectura en pulgadas y milímetros y recorrido de 16,0 mm en el eje X.

La pantalla es a color, de 5,7 pulgadas y táctil, con operación por íconos o por texto y ayuda en la propia pantalla. Con el botón START, el SJ-310 pasa de la medición a la impresión de una sola vez, y la impresora, aproximadamente 50% más rápida que la de los modelos Mitutoyo anteriores, imprime resultados, PASA/NO PASA, perfiles y las curvas BAC y ADC.

En el análisis, el SJ-310 amplía el perfil, calcula la diferencia de coordenadas entre dos puntos, elimina tramos que no deben entrar en el cálculo y hace estadística de hasta 300 mediciones con hasta tres parámetros. La batería hace hasta 1.500 mediciones con una carga de aproximadamente 4 horas.

Pantalla táctil a color de 5,7"
Impresora incorporada · medir e imprimir con START
Fuerza de 4 mN · punta 5 µmR 90°
Eje X de 16,0 mm · hasta 1.500 mediciones por carga

Diferenciales

Aspectos destacados del producto

Lo que distingue al 178-571-12A entre los rugosímetros portátiles Surftest.

Aproximadamente 50% más rápida.

A color y táctil.

Hasta 300 mediciones, 3 parámetros.

Condiciones por el símbolo de rugosidad.

Dos condiciones en una sola medición.

Con una carga de aprox. 4 h.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 178-571-12A.

5,7" táctil Pantalla

Íconos o texto, con ayuda.
Incorporada Impresora

Medir e imprimir con START.
4 mN Fuerza de medición

Punta de 5 µm de radio y 90°.
16,0 mm Eje X

Unidad de desplazamiento estándar.
Hasta 1.500 mediciones Batería

Carga de aprox. 4 horas.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 178-571-12A es la elección correcta.

Desafío Resultado impreso al instante

Llevar el rugosímetro hasta una computadora o impresora retrasa el registro de la inspección.

Solución

El 178-571-12A tiene impresora incorporada y pasa de la medición a la impresión con el botón START.

Desafío Control estadístico en planta

Juntar mediciones en una planilla solo para ver promedio y dispersión toma tiempo.

Solución

El 178-571-12A hace estadística de hasta 300 mediciones con hasta tres parámetros: promedio, desviación estándar, máximo, mínimo, tasa de aprobación e histograma.

Desafío Configurar según el plano

Traducir el símbolo de rugosidad del plano a condiciones de medición genera errores.

Solución

En el 178-571-12A, las condiciones se pueden configurar con el propio símbolo de rugosidad ISO/JIS.

Desafío Comparar dos normas en la misma pieza

Repetir la medición para evaluar con otra norma o filtro duplica el trabajo.

Solución

La evaluación doble del 178-571-12A calcula una sola medición con dos condiciones diferentes.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: SJ-310
Curso total eje X: 16,0 mm
Recorrido Total / Sensor / Recorrido: 360 µm (-200 µm hasta +160 µm)
Curso Total/Sensor/Resolución: 360 µm / 0,02 µm, 100 µm / 0,006 µm, 25 µm / 0,002 µm
Velocidad de medición: Durante la medición: 0,25 mm/s, 0,5 mm/s, 0,75 mm/s Retorno: 1 mm/s
Fuerza de medición / Formato de la punta: 4 mN / 5 µmR 90°
Fuerza de apoyo: 400 mN o menos
Normas de referencia: JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
Perfiles calculados: Perfil primario, perfil de rugosidad, perfil DF, perfil R-Motif, perfil W-Motif
Parámetros: Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa, λq, Lo, Rpm, tp, Htp, R, Rx, AR, W, AW, Wx, Wte, personalizable
Gráficos: Curvas BAC y ADC
Filtros: Gaussiano, 2CR75, PC75
Valores de corte λc: 0,08, 0,25, 0,8, 2,5, 8 mm
Valores de corte λs: 2,5, 8 µm
Largo de muestra: 0,08, 0,25, 0,8, 2,5, 8 mm
Cantidad de segmentos de muestra: ×1 a ×10, longitud arbitraria (0,3 a 16,0 mm: intervalo de 0,01 mm)
Tamaño de la pantalla: 117,8×88,2 mm
Lenguaje: 16 idiomas (Japonés, Inglés, Alemán, Francés, Italiano, Español, Portugués, Neerlandés, Polaco, Húngaro, Sueco, Checo, Chino Simplificado, Chino Tradicional, Coreano, Turco)
Presentación de los resultados: Visualización de 1 parámetro, 4 parámetros, perfil (1 parámetro y el perfil medido) y seguimiento (últimos 10 resultados del mismo parámetro)
Impresión *1: Condiciones de medición / Resultados de cálculo / Juicio PASA/NO PASA / Resultados por longitud de muestreo / Valor de tolerancia / Perfil evaluado / Curva BAC / Curva ADC / Configuración (impresora incorporada)
Funciones de E/S: USB I/F, salida Digimatic, RS-232C I/F, pedal I/F
Funciones Configurables: Los parámetros se pueden seleccionar para cálculo, presentación e impresión.
Funciones de evaluación: Regla máxima, regla del 16%, regla promedio, desviación estándar (1σ, 2σ, 3σ)
Función de grabar las configuraciones: Cuando se apaga el aparato
Funciones de almacenamiento: Memoria interna: hasta 10 condiciones de medición. Tarjeta de memoria (opcional): 500 condiciones de medición, 10.000 datos de medición, 10.000 datos de texto, 500 datos estadísticos, 1 copia de seguridad de la configuración y los últimos 10 trazos
Funciones de Calibración: Calibración automática con entrada de valor numérico / calibración promedio con medición múltiple (hasta 12 veces)
Economía de energía: Función de reposo automático (30 a 600 segundos), desactivada con el adaptador de CA
Alimentación: Batería interna (recargable Ni-MH) o adaptador de CA. Tiempo de carga: aprox. 4 horas (puede variar con la temperatura ambiente). Autonomía: aprox. 1500 mediciones (varía ligeramente según las condiciones de uso y el entorno)
Dimensiones Externas Unidad principal: 275×109×198 mm
Dimensiones Externas del Drive (Activador): 115×23×26,7 mm (sin el sensor)
Peso: Aprox. 1,8 kg (unidad de visualización, unidad de desplazamiento y detector)
Accesorios estándar: 12AAW066 Cable de conexión, 178-601 Patrón de rugosidad Ra 3 µm, 357651 Adaptador de CA, aditamentos 12AAA217 (planos), 12AAA218 (cilindros) y 12AAA216 (soportes), 12BAK700 Soporte de calibración, lápiz, mica, 270732 Papel (5 rollos), 12BAL400 Estuche

Detalles técnicos

Pantalla: 5,7" a color, táctil, por íconos o texto, con ayuda
Impresora: Incorporada, aproximadamente 50% más rápida que los modelos anteriores, también en horizontal
Estadística: Hasta 300 mediciones con hasta 3 parámetros
Configuración por símbolo: Símbolo de rugosidad ISO/JIS (patente registrada en Japón, EE. UU., Alemania, Reino Unido y Francia)
Edición del perfil: Ampliar, calcular la diferencia de coordenadas entre dos puntos y eliminar tramos
Indicación de contacto de la punta: Por color en la pantalla
Alarma de la punta: Por el recorrido de medición acumulado, con límite definido por el operador

Funciones

Funciones del 178-571-12A

Medir e imprimir

Con el botón START, el SJ-310 mide e imprime el resultado de una sola vez.

Elegir las condiciones

Normas, parámetros y demás condiciones en una lista, o por el símbolo de rugosidad ISO/JIS.

Analizar el perfil

Ampliar o reducir el perfil, calcular la diferencia de coordenadas entre dos puntos y eliminar tramos antes de recalcular.

Juzgar la pieza

Con la tolerancia definida, el resultado PASA/NO PASA aparece en colores.

Seguir la producción

Estadística de hasta 300 mediciones con hasta tres parámetros, con histograma.

Transmisión de datos

El 178-571-12A tiene USB, salida Digimatic (SPC), RS-232C y entrada para pedal. Los accesorios de abajo son los que el folleto del SJ-310 indica. Todos son opcionales.

USB del propio SJ-310: Con el software gratuito de Mitutoyo: condiciones, control de la medición e informes de inspección
Directo a la computadora (USB): Input Tool USB-ITN-D 06AFM380D
Inalámbrico (U-WAVE): Transmisor U-WAVE-T 02AZD880H con el cable 02AZD790D, y receptor U-WAVE-R 02AZD810E en la computadora
Miniprocesador: Digimatic DP-1VA LOGGER 264-505, con el cable 936937 (1 m) o 965014 (2 m)
Tarjeta de memoria: Datos en archivo de texto para planilla en la computadora
Pedal: Inicia la medición

Variantes de la serie

Rugosímetro portátil Surftest SJ-310 disponible en la tienda

Código	Modelo	Unidad de desplazamiento	Recorrido del eje X
178-571-12A (este)	SJ-310	Estándar	16,0 mm

Artículos incluidos

Unidad de visualización SJ-310 con impresora incorporada
Unidad de desplazamiento estándar con detector (4 mN)
12AAW066 Cable de conexión
178-601 Patrón de rugosidad (Ra 3 µm)
357651 Adaptador de CA
12AAA217 Aditamento para superficies planas
12AAA218 Aditamento para superficies cilíndricas
12AAA216 Juego de soportes
12BAK700 Soporte de calibración
Lápiz óptico
12BAL402 Mica protectora de la pantalla
270732 Papel de impresión (5 rollos)
12BAL400 Estuche de transporte
Destornillador Phillips, manual de operación, manual de referencia rápida y garantía

Preguntas frecuentes

Preguntas y Respuestas

¿El 178-571-12A tiene impresora?

Sí, incorporada. Imprime condiciones de medición, resultados, PASA/NO PASA, tolerancia, perfiles y las curvas BAC y ADC, y es aproximadamente 50% más rápida que la de los modelos Mitutoyo anteriores.

¿Cuál es la fuerza de medición del 178-571-12A?

4 mN, con punta de 5 µm de radio y 90°. La versión de 0,75 mN tiene código final -11.

¿El 178-571-12A hace estadística?

Sí. Hasta 300 mediciones con hasta tres parámetros, con promedio, desviación estándar, máximo, mínimo, tasa de aprobación e histograma.

¿Cómo pasar los datos del 178-571-12A a la computadora?

Por el cable USB, con el software gratuito de Mitutoyo; por la tarjeta de memoria, en archivo de texto para planilla; o por la salida Digimatic con Input Tool, U-WAVE o DP-1VA.

¿Cuánto dura la batería del 178-571-12A?

Aproximadamente 1.500 mediciones con una carga de aproximadamente 4 horas. Puede variar con la temperatura ambiente y las condiciones de uso.

¿El 178-571-12A recalcula sin medir de nuevo?

Sí. Después de la medición se puede cambiar norma, perfil o parámetro y recalcular, y la evaluación doble calcula la misma medición con dos condiciones. No todas las condiciones de medición lo permiten.
