Name: Rugosímetro Portátil SJ-411-25MM-4MN (MM/PULG) - 178-581-12A
Brand: Mitutoyo
SKU: 178-581-12A

SKU: 178-581-12A

Cantidad

Sobre el producto

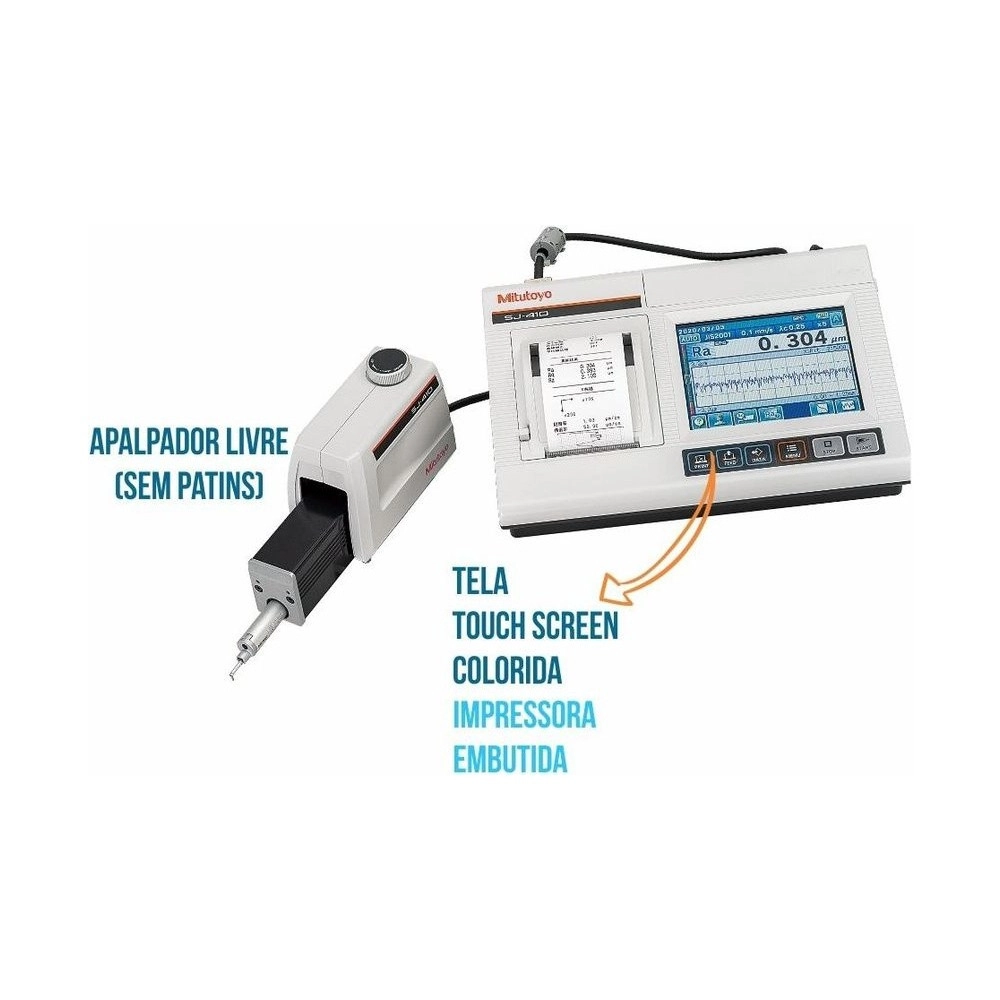

El Rugosímetro Portátil Surftest SJ-411 Mitutoyo 178-581-12A lleva fuera del laboratorio funciones de análisis que Mitutoyo compara con las de rugosímetros de banco. Tiene recorrido de 25 mm en el eje X, detector de inductancia diferencial de 4 mN con punta de 5 µm y 90°, intervalos de 800, 80 y 8 µm con resolución de hasta 0,0001 µm, y lectura en pulgadas y milímetros.

La medición se puede hacer con o sin guía, a elección del usuario. Sin guía, el SJ-411 mide, además de la rugosidad, ondulación y escalones finos, y la unidad de inclinación arriba/abajo que viene de serie, guiada por la función DAT en la pantalla, hace la nivelación antes de la medición. Los mismos datos sirven para un análisis de contorno simplificado: paso, altura del paso, área y diferencia de coordenadas.

La pantalla es táctil, a color e iluminada, y la impresora térmica integrada imprime en horizontal, tal como aparece en la pantalla, los resultados, los perfiles y las curvas BAC y ADC. El SJ-411 tiene USB, RS-232C, salida Digimatic y pedal, y un programa gratuito de Mitutoyo lleva las mediciones a tablas de inspección en Excel.

Eje X de 25 mm · rectitud 0,3 µm/25 mm
Medición con o sin guía · función DAT
Resolución de hasta 0,0001 µm (intervalo de 8 µm)
Impresora integrada · USB, RS-232C, Digimatic

Diferenciales

Aspectos destacados del producto

Lo que distingue al 178-581-12A entre los rugosímetros portátiles Surftest.

Mide también ondulación y escalones.

Paso, área y coordenadas.

Nivelación guiada en pantalla.

Aproximación reducida a 0,15 mm.

Dos condiciones en una medición.

Imprime como se ve en pantalla.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 178-581-12A.

25 mm Eje X

Rectitud de 0,3 µm en 25 mm.
800/80/8 µm Detector

Resolución de hasta 0,0001 µm.
4 mN Fuerza de medición

Punta de 5 µm de radio y 90°.
Con o sin guía Método

A elección del usuario.
Térmica integrada Impresora

Impresión en horizontal.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 178-581-12A es la elección correcta.

Desafío Medir ondulación y escalones, no solo rugosidad

Con guía, el contorno de la pieza se filtra y los escalones finos no se miden con exactitud.

Solución

Sin guía, el 178-581-12A mide ondulación y escalones finos, y el análisis de contorno simplificado calcula paso, área y diferencia de coordenadas.

Desafío Nivelar la pieza antes de medir sin guía

En la medición sin guía, la inclinación de la pieza entra en el resultado.

Solución

El 178-581-12A trae de serie la unidad de inclinación arriba/abajo (±1,5°), y la función DAT orienta el ajuste en la pantalla.

Desafío Rugosidad dentro de ranuras estrechas

En ranuras de anillo de pistón y de o-ring, la distancia de 0,5 mm antes de la evaluación no cabe.

Solución

La función de medición en partes estrechas del 178-581-12A reduce esa distancia a 0,15 mm.

Desafío Tabla de inspección sin digitar

Pasar los resultados a mano a una tabla abre espacio para errores.

Solución

Con el cable USB opcional 12AAD510 y el programa gratuito de Mitutoyo, el 178-581-12A configura e inicia la medición desde la computadora y arma la tabla de inspección en Excel.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: SJ-411
Serie: 178
Curso de medición/Eje X: 25 mm
Curso de medición/Eje Z1 (sensor): 800 µm, 80 µm, 8 µm; hasta 2400 µm con palpadores opcionales
Sensor/Método: Inductor diferencial
Sensor/Resolución: 0,01 µm (800 µm de capacidad), 0,001 µm (80 µm de capacidad), 0,0001 µm (8 µm de capacidad)
Sensor/Forma de la punta (Ángulo/ Radio): 90°/5 µm
Sensor/Fuerza de medición: 4 mN
Sensor/Radio del patín: 40 mm
Sensor/Método de medición: Con patín / Acceso directo con la punta (a elección del usuario)
Conducción (Eje X)/Velocidad de medición: 0,05, 0,1, 0,2, 0,5, 1,0 mm/s
Manejar (Eje X)/Velocidad de desplazamiento: 0,5, 1, 2, 5 mm/s
Conducción (Eje X)/Precisión lineal: 0,3 µm / 25 mm
Movimiento Vertical: 10 mm
Movimientos/Curso de ajuste angular: ±1,5°
Normas de referencia: JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
Perfiles calculados: Perfil primario, Perfil de rugosidad, Perfil de ondulación, Perfil DF, Perfil de rugosidad motif, Perfil de ondulación motif
Gráficos: BAC y ADC
Función de compensación de curvas: Parábola, Hipérbola, Elipse, Círculo, Cono, Inclinación, Sin compensación
Filtros: 2CR, PC75, Gaussiano
Valores de corte λc: 0,08, 0,25, 0,8, 2,5, 8 mm
Valores de corte λs: 2,5, 8, 25 µm
Largo de muestra: 0,08, 0,25, 0,8, 2,5, 8, 25 mm
Cantidad de segmentos de muestra: ×1, ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, ×11, ×12, ×13, ×14, ×15, ×16, ×17, ×18, ×19, ×20
Largo arbitrario: 0,1 a 25 mm
Cálculos Unidad Principal/Personalización: Selección detallada de cada ítem a ser calculado y presentado
Cálculos Unidad Principal/Función para contornos simples: Paso, cantidad de pasos, área, diferencia de coordenadas
Cálculos Unidad Principal/Función DAT: Ayuda a nivelar la pieza antes de la medición sin guía
Cálculos Unidad Principal/Función de muestreo real: Registra el desplazamiento del detector mientras se detiene la unidad de desplazamiento
Cálculos Unidad Principal/Procesamiento Estadístico: Calcula máximo, mínimo, promedio, desviación estándar, porcentaje e histograma de cada parámetro
Cálculos Unidad Principal/Evaluación Aprobado/No Aprobado: Regla del valor máximo, regla del 16%, regla del valor medio, desviación estándar (1σ, 2σ, 3σ)
Cálculos Unidad Principal/Condiciones de almacenamiento: Hasta 10 (en la unidad de cálculo)
Cálculos Unidad Principal/Lenguajes: 16 idiomas (japonés, inglés, alemán, francés, italiano, español, portugués, coreano, chino simplificado y tradicional, checo, polaco, húngaro, turco, sueco, holandés)
Cálculos Unidad Principal/Almacenamiento general: Memoria integrada: hasta 10 condiciones de medición. Tarjeta de memoria (opcional): 500 condiciones, 10.000 perfiles, 500 imágenes, 10.000 archivos de texto, 500 datos estadísticos, 1 archivo de respaldo y 10 datos de Trace 10
Cálculos Unidad Principal/Funciones E/S: USB I/F, salida Digimatic, RS-232C I/F, pedal I/F
Alimentación/Batería: Batería recargable Ni-MH o adaptador de CA. Carga: aprox. 4 horas (puede variar con la temperatura ambiente). Autonomía: aprox. 1000 mediciones
Dimensiones/Unidad principal: 275×198×109 mm
Dimensiones/Soporte del drive: 130,9×63×99 mm
Dimensiones/Conducción: 128×35,8×46,6 mm
Notas y observaciones: Impresora térmica integrada. Consumo máximo: 50 W. Peso: unidad de cálculo 1,7 kg, unidad de inclinación 0,4 kg, unidad de desplazamiento 0,6 kg. Detector 178-397 (4 mN) y palpador 12AAB403 (5 µm) de serie.

Detalles técnicos

Pantalla: A color, táctil, con iluminación
Impresora: Térmica integrada, de alta velocidad, en horizontal
Medición en partes estrechas: Distancia antes de la evaluación reducida de 0,5 a 0,15 mm
Análisis de contorno simplificado: Paso, altura del paso, área y diferencia de coordenadas
Protección: Funciones y condiciones restringidas por contraseña
Programa de comunicación: Gratuito, por USB (cable opcional 12AAD510), con tabla de inspección en Excel
Automatización (opcional): Auto-set 178-010, ajuste del eje X 178-020 y de inclinación 178-030, con la base con columna 178-039

Funciones

Funciones del 178-581-12A

Elegir el método

Medir con guía o sin guía; sin guía, nivelar antes con la unidad de inclinación y la función DAT.

Medir

Con los botones de membrana; para repetir la medición, basta con START.

Analizar

Evaluar la misma medición con dos condiciones, recalcular con otro perfil o parámetro y hacer análisis de contorno simplificado.

Juzgar

Con la tolerancia definida, la pantalla muestra OK/NG y la impresión indica con flechas si el resultado quedó por encima o por debajo.

Registrar

Imprimir en la impresora integrada, guardar en la tarjeta de memoria o enviar a la computadora.

Transmisión de datos

El 178-581-12A tiene USB, RS-232C, salida Digimatic (SPC) y entrada para pedal. Los accesorios de abajo son los que el folleto del SJ-410 indica. Todos son opcionales.

USB del propio SJ-411: Cable 12AAD510 y programa de comunicación gratuito de Mitutoyo, con macro de Excel
Directo a la computadora (USB): Input Tool USB-ITN-D 06AFM380D
Conversor a teclado USB: IT-016U, con el cable 936937 (1 m) o 965014 (2 m)
Inalámbrico (U-WAVE): Transmisor U-WAVE-T 02AZD880H con el cable 02AZD790D, y receptor U-WAVE-R 02AZD810E en la computadora. El folleto cita los sufijos G y D, versiones regionales de los mismos artículos
Análisis avanzado: FORMTRACEPAK-AP, con los datos de la tarjeta de memoria

Variantes de la serie

Rugosímetros portátiles Surftest con impresora incorporada disponibles en la tienda

Código	Modelo	Recorrido del eje X	Fuerza de medición
178-581-12A (este)	SJ-411	25 mm	4 mN
178-571-12A	SJ-310	16,0 mm	4 mN

Artículos incluidos

Unidad de cálculo SJ-411 con impresora integrada
Unidad de desplazamiento (25 mm) y unidad de inclinación
Detector 178-397 (4 mN) con palpador 12AAB403 (5 µm)
178-601 Patrón de rugosidad (Ra 3 µm)
270732 Papel de impresión (5 rollos)
12BAL402 Lámina protectora para la pantalla
12BAG834 Lápiz táctil
12AAN041 Estuche de transporte
Adaptador de CA, cable de alimentación, destornillador de punta plana, destornillador Phillips, llave hexagonal, correa para el lápiz, manual de funcionamiento, manual de una hoja y tarjeta de garantía

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 178-581-12A (SJ-411) y el SJ-412?

El recorrido del eje X: 25 mm en el SJ-411 y 50 mm en el SJ-412. El SJ-412 también tiene rectitud de 0,5 µm en 50 mm, frente a 0,3 µm en 25 mm del SJ-411.

¿El 178-581-12A mide con y sin guía?

Sí, a elección del usuario. Sin guía, mide también ondulación y escalones finos; con guía, el intervalo de medición es mayor porque la guía filtra el contorno de la pieza.

¿Cuál es la resolución del 178-581-12A?

0,01 µm en el intervalo de 800 µm, 0,001 µm en el de 80 µm y 0,0001 µm en el de 8 µm. Con palpadores opcionales, el intervalo llega a 2400 µm.

¿El 178-581-12A mide dentro de ranuras estrechas?

Sí. La distancia antes de empezar la evaluación, normalmente de 0,5 mm, se puede reducir a 0,15 mm, lo que atiende ranuras de anillo de pistón y de o-ring.

¿Cómo llevar los datos del 178-581-12A a la computadora?

Por USB, con el cable opcional 12AAD510 y el programa de comunicación gratuito de Mitutoyo, que arma tablas de inspección en Excel; por la salida Digimatic, con USB-ITN-D, IT-016U o U-WAVE; o por la tarjeta de memoria, también para FORMTRACEPAK-AP.

¿El 178-581-12A puede medir de forma automática?

Con opcionales, sí. El dispositivo auto-set 178-010 hace aproximación, medición, retracción y retorno con un solo botón, y requiere la base con columna 178-039.
