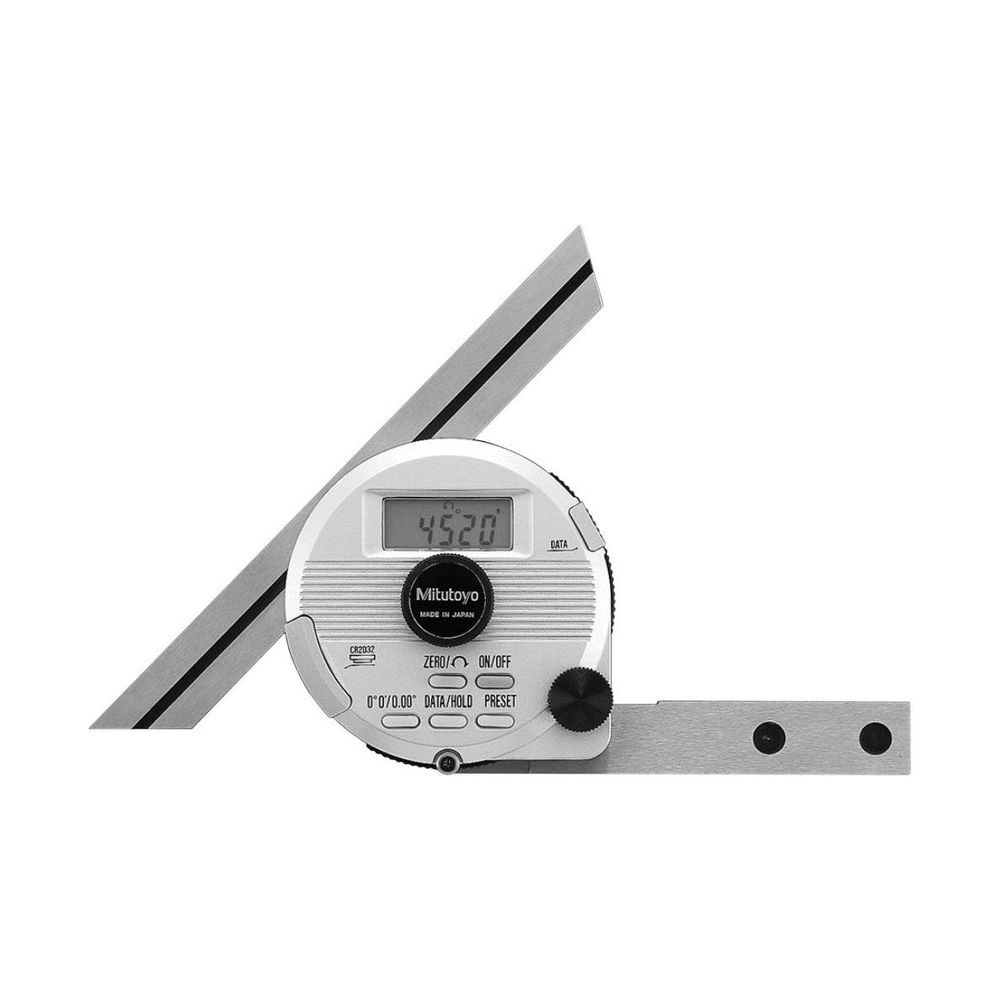

Transportador de ángulo digital de 150 mm - 187-501 - Mitutoyo

SKU: 187-501

Garantía
Producto original Mitutoyo
Accesorios incluidos
Soporte para trazador y pila CR2032
Compra Segura
100% protegida
Sobre el producto

Modelo de la serie 187 que mide ángulos de −360° a +360° con resolución de 1' (0,01°) y exactitud de ±2' (±0,03°), en una hoja de 150 mm.

Es la versión de hoja de 150 mm, la más corta de los dos digitales, para piezas y dispositivos en los que una hoja larga sobraría.

La salida de datos facilita la recolección de datos estadísticos, la hoja es removible y tiene función preset. Con el soporte 950750, que acompaña al transportador, se puede montar en un trazador de altura. Funciona con una pila CR2032, incluida, por cerca de 2.000 horas.

Resumen técnico
  • Intervalo de −360° a +360° · hoja de 150 mm
  • Resolución de 1' (0,01°) · exactitud ±2'
  • Salida de datos · función preset
  • Pila CR2032 · cerca de 2.000 h

Aspectos destacados del producto

Lo que distingue al 187-501 entre los patrones de referencia de la tienda.

Hoja de 150 mm

La más corta de los transportadores digitales, para piezas y dispositivos pequeños.

Hoja removible

Sale del cuerpo del transportador para guardar o cambiar.

Salida de datos

Conector tipo F: cable, USB-ITN-F o U-WAVE llevan el ángulo a la PC.

Resolución de 1'

0,01° en la pantalla, con exactitud de ±2' y repetibilidad de 1'.

Función preset

Define el valor de partida y la pantalla muestra el desvío respecto a él.

Se monta en el trazador

Con el soporte 950750, que viene en la caja.

Características principales

Lo que significa en la práctica cada dato del 187-501.

  • −360° a +360° Intervalo

    La pantalla lee ángulos en los dos sentidos de giro, con signo: el operador apoya la hoja y el cuerpo en las dos caras y lee el valor directo, sin convertir ángulo interno en externo, con repetibilidad de 1' (catálogo 2024, pág. 01-50).

  • 1' (0,01°), ±2' Resolución y exactitud

    La pantalla muestra la centésima de grado, cinco veces más fino que los 5' del nonio de los universales de la serie, con exactitud de ±2' (±0,03°) garantizada por el catálogo (pág. 01-50).

  • Digimatic, tipo F Salida de datos

    La salida de datos lleva el ángulo a la PC o a un colector: por el conector tipo F, con el cable 905338/905409 y el USB-ITN-F, o inalámbrico con el U-WAVE; es lo que el catálogo cita como la forma fácil de reunir datos estadísticos (pág. 01-50; ficha Mitutoyo Europa).

  • Valor de partida Preset

    Con el preset, el operador define el ángulo nominal como punto de partida y lee directo la diferencia; es la función que el catálogo lista junto con la salida de datos y la hoja removible (pág. 01-50).

  • 150 mm, removible Hoja

    Hoja de 150 mm removible: la más corta de los dos digitales, para piezas y dispositivos en los que la de 300 mm sobraría; sale del cuerpo para guardar o cambiar (pág. 01-50).

  • 950750 incluido Soporte y pila

    El soporte 950750 viene en la caja y monta el transportador en trazadores de altura (versión métrica; el 950749 es de las versiones en pulgadas); la pila CR2032 incluida dura cerca de 2.000 horas (pág. 01-50).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 187-501 es la elección correcta.

Desafío Pieza pequeña

Una hoja larga estorba en piezas y dispositivos pequeños.

Solución

El 187-501 tiene hoja de 150 mm.

Desafío Partir de un ángulo conocido

Medir la diferencia hasta un ángulo de referencia exige una cuenta en cada lectura.

Solución

La función preset del 187-501 define un valor de partida.

Desafío Anotar el ángulo a mano

Transcribir lecturas retrasa el control estadístico.

Solución

La salida de datos del 187-501 facilita la recolección de datos estadísticos.

Desafío Medir el ángulo a la altura de la pieza

Sin apoyo, el transportador queda suelto respecto de la mesa.

Solución

El soporte 950750, que acompaña al 187-501, permite montarlo en un trazador de altura.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: 187
  • Accesorios estándar: Soporte para trazador de altura 950750
  • Vida útil de la batería: 2.000 horas
  • Batería: CR2032 (accesorio estándar para operación inicial)
  • Marca: Mitutoyo
  • Capacidad: -360° a +360°
  • Graduación / Graduado: 1' (0,01°)
  • Precisión: ±2' (±0,03°)
  • Salida de Datos: Sí
  • Comp. de la hoja: 150mm
  • Repetibilidad: 1'

Detalles técnicos

Línea
Transportador universal Digimatic
Funciones citadas en el catálogo
Preset, salida de datos y hoja removible
Montaje
En trazador de altura, con el soporte 950750 (métrico)
Versiones en pulgadas (catálogo)
187-551 (6") y 187-552 (12"), con soporte 950749

Funciones

Cómo trabaja el 187-501
Preset

Define un valor de partida para la medición.

Salida de datos

Facilita la recolección de datos estadísticos.

Hoja removible

La hoja sale del cuerpo del transportador.

Transmisión de datos

El transportador 187-501 tiene salida de datos Digimatic con conector tipo F, según la ficha técnica oficial de Mitutoyo. Estos son los accesorios de la tienda para llevar la medición a la computadora:

Cable de conexión (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cable para U-WAVE-T (estándar / para pedal)
02AZD790F / 02AZE140F
Interfaz USB IT-020U
264-020

Variantes de la serie

Patrones de referencia disponibles en la tienda

Código Tipo Hoja / tamaño Resolución / graduación
187-501 (este) Transportador digital Hoja de 150 mm 1' (0,01°)
187-502 Transportador digital Hoja de 300 mm 1' (0,01°)
187-901-10 Transportador universal Hojas de 150 y 300 mm 5'
187-907 Transportador universal Hoja de 150 mm 5'
187-908-10 Transportador universal Hoja de 300 mm 5'
187-201 Transportador básico Hoja de 137 mm 5'
950-318 Medidor de inclinación 360° (4 × 90°) 0,01° / 0,1°
960-601 Nivel de precisión 200 × 44 × 38,2 mm 0,10 mm/m
960-701 Nivel de precisión 200 × 44 × 200 mm 0,10 mm/m

Artículos incluidos

  • Transportador de Ángulo Digital 187-501
  • Soporte para trazador de altura 950750
  • Pila CR2032

Preguntas y Respuestas

¿Cuál es la exactitud del 187-501?

±2' (±0,03°), con resolución de 1' (0,01°) y repetibilidad de 1', en el intervalo de −360° a +360°.

¿Cuál es la diferencia entre el 187-501 y el 187-502?

Solo la longitud de la hoja: 150 mm en el 187-501 y 300 mm en el 187-502. El intervalo, la resolución, la exactitud y las funciones son los mismos.

¿La hoja del 187-501 es removible?

Sí. El catálogo cita la hoja removible entre las características del transportador digital.

¿Qué pila usa el 187-501?

Una CR2032, que viene incluida. La vida útil es de cerca de 2.000 horas.

¿Puedo montar el 187-501 en un trazador de altura?

Sí, con el soporte 950750, que es accesorio estándar del transportador.
