Sobre el producto

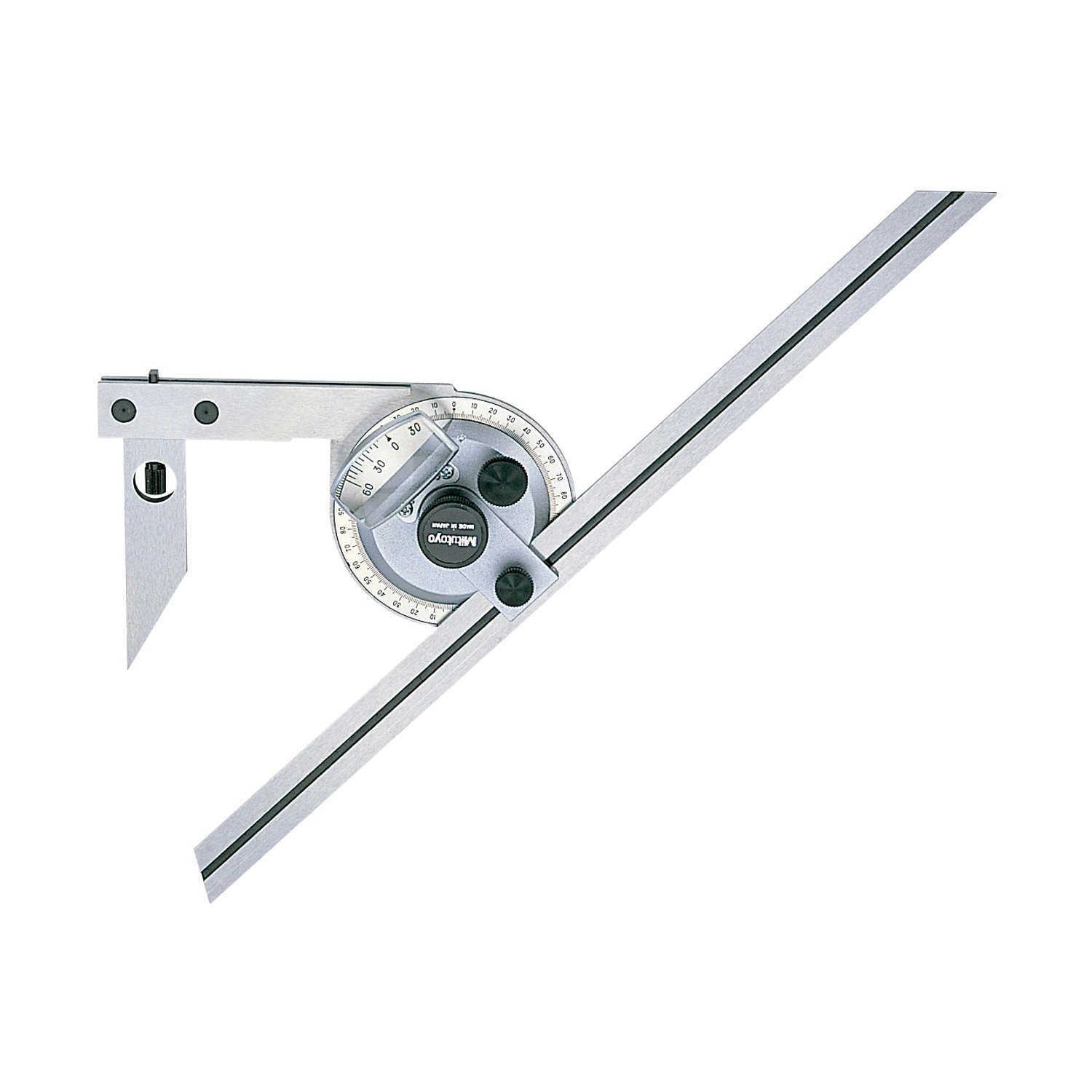

El Transportador de Ángulos Universal Mitutoyo 187-908-10, de la serie 187, es un instrumento de precisión para medir ángulos en máquinas, moldes y dispositivos, con graduación de 5'. Tiene una hoja de 300 mm, con bordes de 60° y 45°: el universal de hoja única más largo de la tienda.

Es la versión larga del 187-907, para alcanzar caras más lejanas del punto de apoyo sin cambiar de hoja.

No hay desnivel entre la escala principal y el nonio, y la lupa ayuda a reducir el error de paralaje en la lectura. La perilla de ajuste fino permite un avance fino, y el transportador se puede montar en trazadores de altura.

Graduación de 5' · lectura por el nonio
Hoja de 300 mm
Sin desnivel entre escala y nonio · lupa
Ajuste fino · se monta en trazador de altura

Diferenciales

Aspectos destacados del producto

Lo que distingue al 187-908-10 entre los patrones de referencia de la tienda.

La más larga entre los universales de hoja única.

Iguales a los del 187-907.

Lectura por el nonio.

Escala y nonio al mismo nivel, con lupa.

Perilla para avance fino.

Se puede montar en trazadores de altura.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 187-908-10.

5' Graduación

Leída por el nonio.
300 mm Hoja

Bordes de 60° y 45°.
Sin paralaje Lectura

Escala y nonio al mismo nivel, con lupa.
Fino Ajuste

Perilla de ajuste fino.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 187-908-10 es la elección correcta.

Desafío Cara lejos del apoyo

La hoja de 150 mm no alcanza la cara de la pieza.

Solución

El 187-908-10 tiene hoja de 300 mm.

Desafío Una sola hoja larga

Cambiar de hoja en medio de la inspección toma tiempo.

Solución

El 187-908-10 ya viene con la hoja de 300 mm.

Desafío Error de paralaje en la lectura

Mirar el nonio de costado cambia el valor leído.

Solución

En el 187-908-10, escala y nonio quedan al mismo nivel, y la lupa ayuda en la lectura.

Desafío Posicionar la hoja con cuidado

Mover la hoja a mano se pasa del punto correcto.

Solución

La perilla de ajuste fino del 187-908-10 permite un avance fino.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 187
Marca: Mitutoyo
Graduación / Graduado: 5'
Comp. de la hoja: 300mm
Notas y observaciones: Hoja con 60°, 45°

Detalles técnicos

Línea: Transportador de ángulos universal
Lectura: Nonio sin desnivel respecto de la escala principal, con lupa
Ajuste: Perilla de ajuste fino
Montaje: En trazadores de altura
Versiones en pulgadas (catálogo): 187-902-10, 187-904-10 y 187-906-10

Funciones

Cómo trabaja el 187-908-10

Lectura por el nonio

Graduación de 5', sin desnivel entre escala y nonio.

Lupa

Ayuda a reducir el error de paralaje.

Ajuste fino

Perilla para avance fino de la hoja.

Variantes de la serie

Patrones de referencia disponibles en la tienda

Código	Tipo	Hoja / tamaño	Resolución / graduación
187-501	Transportador digital	Hoja de 150 mm	1' (0,01°)
187-502	Transportador digital	Hoja de 300 mm	1' (0,01°)
187-901-10	Transportador universal	Hojas de 150 y 300 mm	5'
187-907	Transportador universal	Hoja de 150 mm	5'
187-908-10 (este)	Transportador universal	Hoja de 300 mm	5'
187-201	Transportador básico	Hoja de 137 mm	5'
950-318	Medidor de inclinación	360° (4 × 90°)	0,01° / 0,1°
960-601	Nivel de precisión	200 × 44 × 38,2 mm	0,10 mm/m
960-701	Nivel de precisión	200 × 44 × 200 mm	0,10 mm/m
